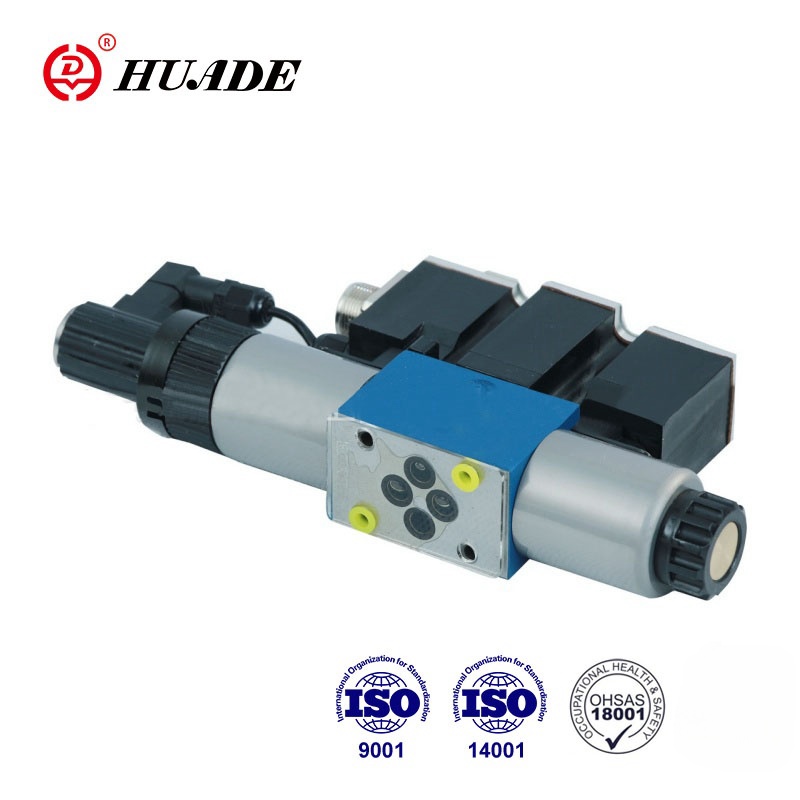

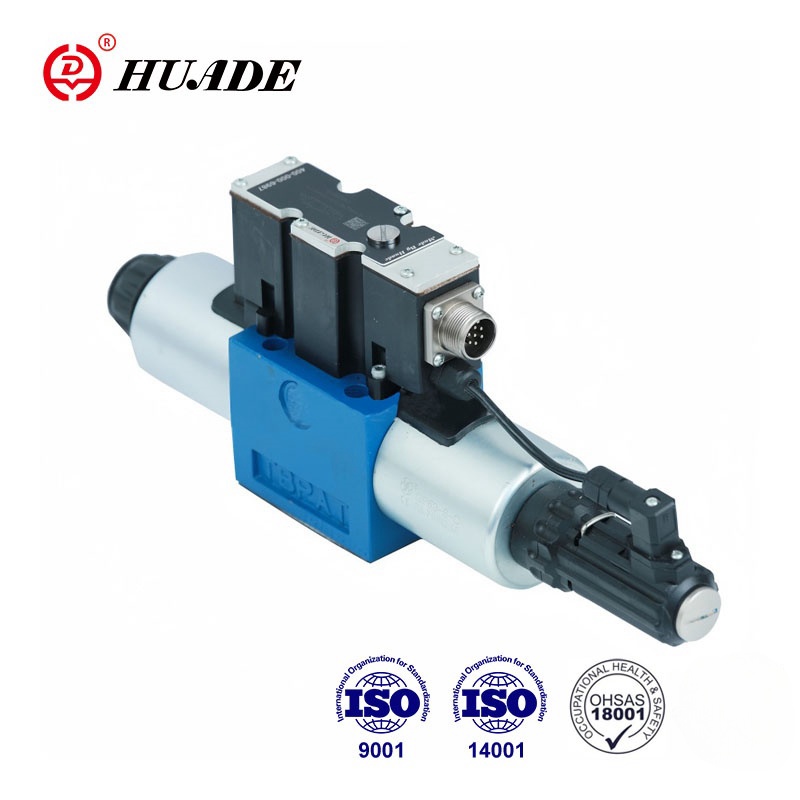

Þessi 4Wree-2X loki er beinvirkt hlutfallsleg stefnuventill sem er rekinn með hlutfallslegu segulloka til að stjórna rennslis- og flæðisstefnu vökvavökvans. Hægt er að ná stjórn á rafsegulettunni með innbyggða magnaranum. Árangur vöru er samhæfur við 4Wree-2x röð Rexroth.
| Vökvakerfi | |||
| Stærð | 6 | 10 | |
| Rekstrarþrýstingur | Hafnir A 、 P 、 b | 31.5 | 31.5 |
| Höfn t | 21 | 21 | |
| Nafnflæði qvnom við △ p = 1MPa (l/mín. | 8、16、32 | 25、50、75 | |
| Max. leyfilegt flæði (l/mín. | 80 | 180 | |
| Mengun (μm) | ≤20 (mæla með 10) | ||
| Hysteresis (%) | ≤0,1 | ||
| Afturköllun (%) | ≤0,05 | ||
| Svörunarnæmi (%) | ≤0,05 | ||
| Þrýstingsvökvi | Steinefnaolíur, fosfatester | ||
| Seigju svið mm2/s | 20 til 380 | ||
| Umhverfishitastig (℃) | 4WRE | -20 til +70 | |
| 4Wree | -20 til +50 | ||
| Þyngd (kg) | 4WRE | 2.2 | 6.3 |
| 4Wree | 2.4 | 6.5 | |
| Rafmagns (samþætt rafeindatækni) | |||
| Stærð | 6 | 10 | |
| Tegund framboðs | DC | DC | |
| Nafnspenna (v) | 24 | ||
| Nafnstraumur segulloka (A) | 2.5 | ||
| Solenoid spóluþol (Ω) | Spóluþol við 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Tollur | 100% | ||
| Max.coil hitastig (℃) | til 150 | ||
| Einangrun til DIN40050 | IP65 | ||
| Tæknilegar upplýsingar um tilheyrandi magnara | |||
| Tilheyrandi magnari | 4WRE | HD-VT-VRPA2 -.- 1X/ | HD-VT-VRPA2 -.- 1X/ |
| 4Wree | HD-VT-4Wree6-2x | HD-VT-4Wree10-2x | |
| Framboðsspenna | Nafnspenna VDC | 24 | |
| Lægra takmarkandi gildi V | 19.4 | ||
| Efri takmarkandi gildi V | 35 | ||
| Magnarafl | Imax a | <2 | |
| Höggstraumur a | 3 | ||
Eiginleikar:
▶ Stjórnaður hlutfallslega stefnuloki beint til að stjórna stefnu og stærðargráðu rennslis
▶ Fyrir festingu undirplata
▶ Rafmagnsstöðu endurgjöf
▶ Spring Centered Control Spool
▶ Type 4Wree, Integrated Valve Electronics með viðmóti A1 eða F1
▶ Virkni er með hlutfallslegum segulloka með miðlægum þráð og færanlegri spólu
▶ loki og rafræn stjórnun frá einni uppsprettu
Umsókn:
Hægt er að nota hlutfallslegan loki 4Wree-2x á ýmsum sviðum eins og vélarverkfærum, léttum iðnaði, málmvinnslu, námuvinnslu, geimferðum osfrv.
4/2 og 4/3 hlutfallslega stefnulokum er beint stjórnað íhlutir festingarhönnunar undirplata.
Þeir eru reknir með hlutfallslegum segulloka með miðlægum þráð og færanlegri spólu. Solenoids er mögulega stjórnað af samþættum rafeindatækni.
Hagnýtur lýsing:
Með segullokunum (5 og 6), afrituðum, er stjórnunarspólan (2) haldið í miðlægri stöðu með þjöppuninni (3 og 4)
Bein notkun stjórnunarspólunnar (2) með því að orka einn af hlutfallslegum segulloka, t.d. stjórn á segulloka „B“ (6)
→ Hreyfing stjórnunarspólunnar (2) til vinstri í hlutfalli við rafmagnsinntaksmerkið
→ Tenging frá P til A og B til T með gat eins og þversnið með framsæknum flæðieinkennum
Afritun segulloka (6)
→ Stjórnarspólan (2) er skilað í miðlæga stöðu í gegnum þjöppunarfjöðruna (3)
HD-4Wree ... A-2x
Í afgreiðsluástandi er spólan (2) haldin í vélrænni miðju stöðu með segulloka afturfjöðrum. Þetta, fyrir spólu táknið „V“, tengist ekki stöðu vökvamiðstöðvarinnar! Þegar rafmagns lokað lykkjustýringarrás er lokuð er spólan staðsett í vökvamiðstöðinni.
Hönnun:
Lokinn samanstendur í grundvallaratriðum af:
• Húsnæði (1) með Mountinq Face
• Stjórna spólu (2) með þjöppunarfjöðrum (3 og 4)
• Solenoids (5 og 6) með miðlægum þráð
• Staða transducer (7)
• Valfrjáls samþætt stjórnunarrafeindatækni (8)
• Vélrænni núllpunktaaðlögunin (9) er aðgengileg í gegnum PG 13,5 og rafmagns núllpunkturinn er aðgengilegur í gegnum PG 7 (10) (tegund 4Wree)
Tákn um hlutfallslega stefnu loki 4Wree-2x
