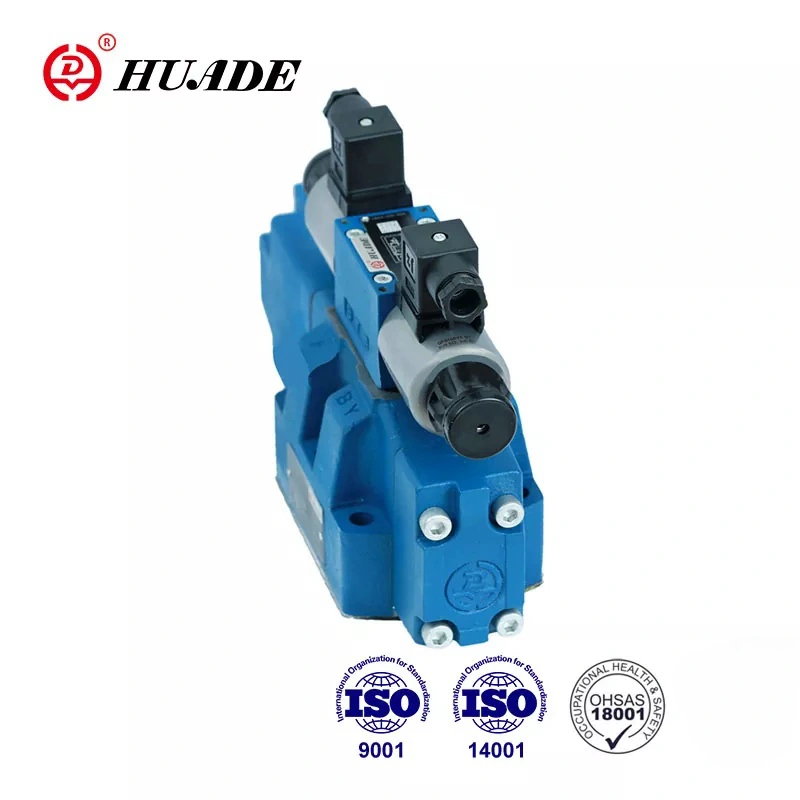

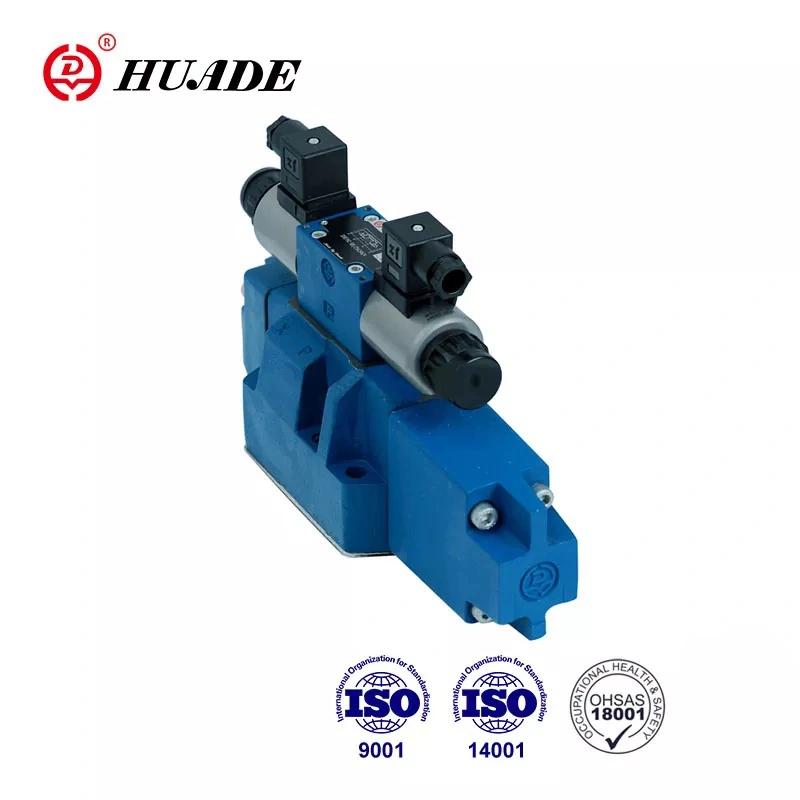

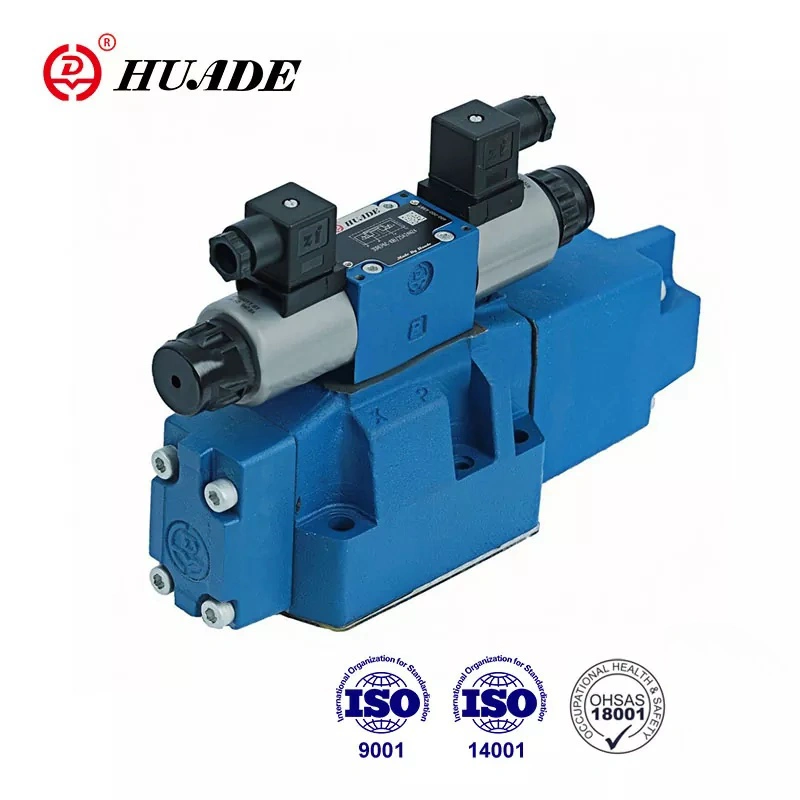

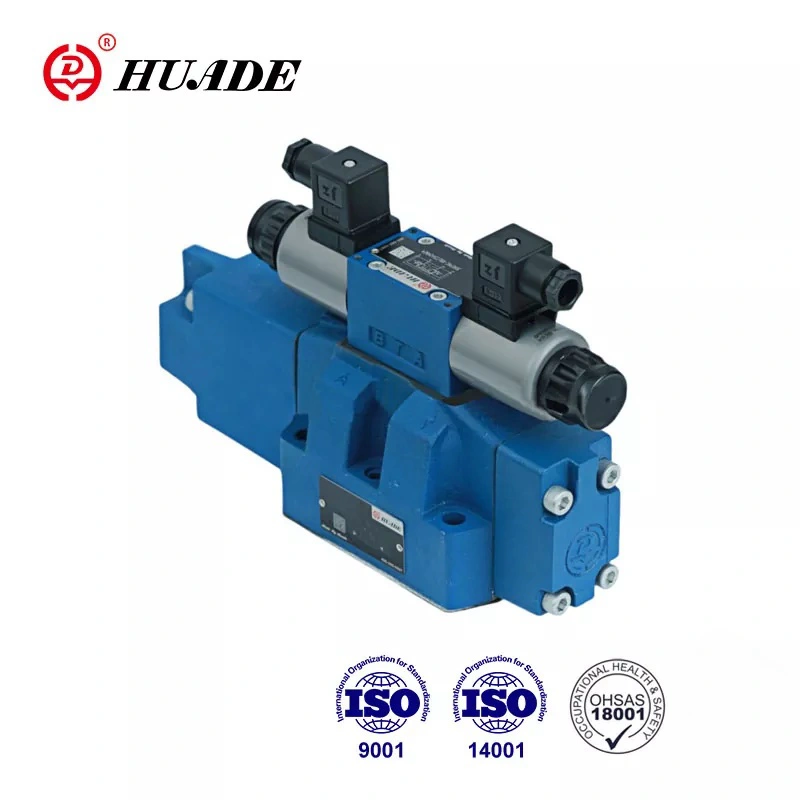

Hlutfallsstefnuventillinn 4WRZ samþykkir plötutengingu, sem hefur sömu tengingarstærð og sameiginlegur viðsnúningur loki í sama þvermál. Það er auðvelt að setja upp og kemba. Aðalventill Huade® 4WRZ hlutfallslegs loki er vormiðaður. Aðalventillinn hefur enga svíf, mikla endurtekningu og góða áreiðanleika. Valinn er CE vottaður.
|
Vökvagögn |
|||||
|
Stærð |
10 |
16 |
25 |
32 |
|
|
Flugþrýstingur (MPA) |
Ytri framboð á flugmannsolíu |
3 til 10 |
|||
|
Innra framboð til flugmannsolíu |
Up to 10 (over 10 must install ZDR6DP2-30B/75YM) |
||||
|
Aðalventilþrýstingur (MPA) |
31.5 |
35 |
|||
|
Skila þrýstingi (MPA) |
höfn T (ytri flugmannsolía) |
31.5 |
25 |
15 |
|
|
höfn T (Innri flugmannsolía aftur) |
3 |
||||
|
Höfn y |
3 |
||||
|
Pilot Oil rúmmál (CM3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Flugolíuflæði í höfn x eða y (l/mín. |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flæðið í gegnum aðalventilinn (l/mín. |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (L/mín. |
6 |
||||
|
Endurtekningarhæfni (%) |
3 |
||||
|
mengun (㎛) |
≤20 |
||||
|
Fluid |
Steinefnaolía (fyrir NBR innsigli). Fosfat ester (fyrir FPM innsigli) |
||||
|
Seigju svið (mm ²/s) |
2.8 til 380 |
||||
|
Vökvishitastig (℃) |
-20 til +70 |
||||
|
Uppsetningarstaða |
valfrjálst |
||||
|
Þyngd (kg) |
loki með einum segulloka |
7.4 |
12.7 |
17.5 |
41.8 |
|
loki með tveimur segulloka |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Rafmagnsgögn |
||
|
Tegund framboðs |
DC |
|
|
Nafnstraumur segulloka (A) |
0.8 |
|
|
Spóluþol (Ω) |
kalt (AT20 ℃) 19,5; Max.Valve, Hot 28.8 |
|
|
Umhverfishitastig (℃) |
50 |
|
|
Spóluhitastig (℃) |
150 |
|
|
Skylda hringrás |
Stöðugt |
|
|
Flugmannsstraumur (a) |
0.02 |
|
|
Einangrun |
IP65 |
|
|
Tengd |
Með 1 hlaði tíma |
VT-3000S30 |
|
Með 5 rampartíma |
VT3006S30 |
|
|
Rafmagnstenging |
Tengi tengingu |
|
Eiginleikar:
▶ Pilot WRZ hlutfallsleg loki
▶ fyrir festingu undirplata
▶ Til að stjórna báðum stefnu og rennslishraða vökvavökva
▶ Spring Centered. Engin spool drift
▶ Lágþrýstingsfall yfir stjórnlönd
▶ loki og rafræn stjórnun frá einni uppsprettu
▶ Hlutfallsleg segulloka aðgerð
▶ Porting mynstur til DIN 24 340 Form A, ISO4401 og CETOP-RP121H
Umsókn:
Type 4WRZ hlutfallslega stefnu loki er mikið notaður í ýmsum atvinnugreinum eins og vélarverkfærum, málmvinnslu, léttum iðnaði, námuvinnslu, verkfræði osfrv.
Loki gerðir 4wrz ... eru 4-leið lokar starfræktir með hlutfallslegum segulloka. Þeir stjórna stefnu og rennslishraða vökvavökva.
Í grundvallaratriðum samanstendur þeir af tilraunaventilnum (3), aðalventilnum (7) með aðalspólunni (8) og miðju vorinu (9).
Ef segulloka ‘B’ er orkugjafi, er flugmaður (4) færður til hægri. Pilot olía er þá annað hvort fóðrað innbyrðis frá höfn P, eða „utanaðkomandi“ frá Port X um tilraunaventilinn (3) í þrýstingshólfið (10) og færir aðalspóluna (8) Fjarlægð sem er í samræmi við styrkleika með því að streyma með því að streyma með því að streyma streymi sem streymir til að streyma með því að streyma með streymi. Vökvavökvi til stýrihafnarinnar.
Þegar slökkt er á rafmagnsmerkinu, fara bæði flugmanninn (4) og aðal spólan (8) aftur til hlutlauss óháð stjórnunarþrýstingsframboði. Neyðarhöndaraðili leyfir hreyfingu á stöðu flugmannsins án þess að orka segulloka
Uppbygging hlutfallslegs stefnu loki 4WRZ
Flugmannsventill
Tilraunaventillinn er hlutfallsleg segulloka sem er rekin 3-átta þrýstingsloki (Type 3drep6). Strottle Insert er sett upp í höfn A og B, Nánari upplýsingar Sjá textann 3drep6
Uppbygging flugmannsventils 3drep6
Tákn um hlutfallslega stefnu loki 4WRZ
