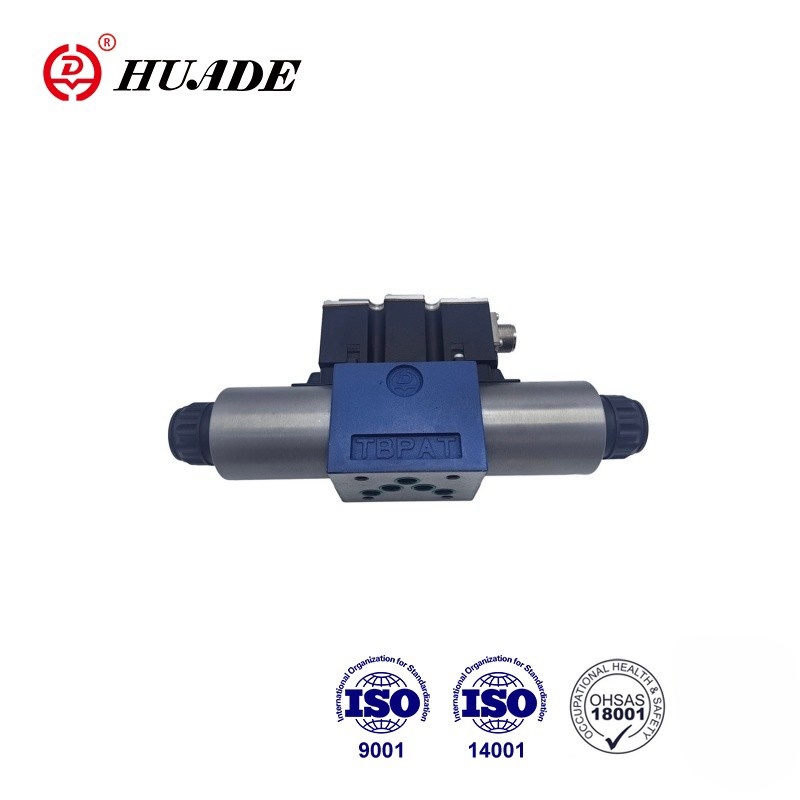

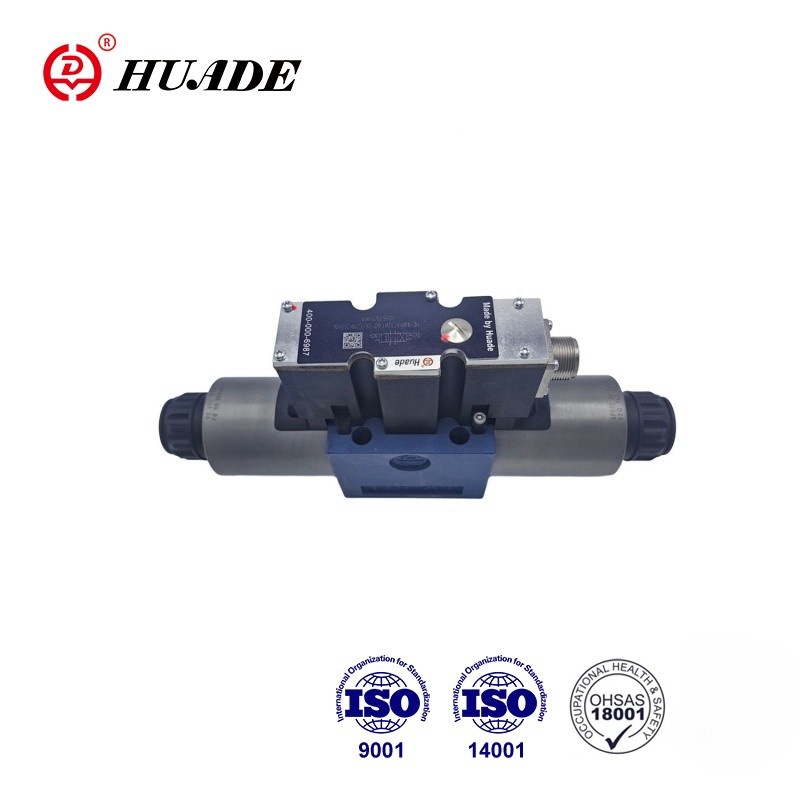

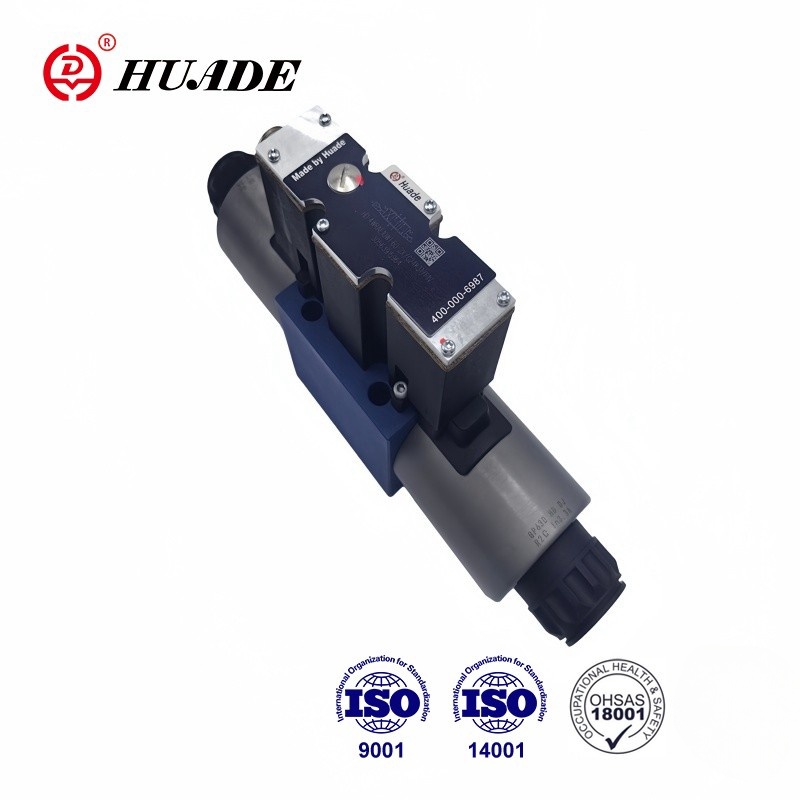

4WRAE 10 W1-60-2X hlutfallsstefnuloki er beinstýrður 4/2- og 4/3-vega hlutfallsstefnuloki. Þessi loki er plötufestur. 4WRAE 10 W1-60-2X er með valfrjálsan innbyggðan magnara og inntaksvalkosti A1 eða F1. Frammistaðan er samhæf við fyrstu línu stór vörumerki og er góður kostur á viðráðanlegu verði. Röð hlutfallsloka eru mikið notaðar í sjávariðnaði.
| Vökvakerfi | |||
| Gerð ventils | HD-WRA | HD-WRAE | |
| Rekstrarþrýstingur (MPa) | Höfn A,P,B | 31.5 | 31.5 |
| Hafnir T | 21 | 21 | |
| Nafnflæði qv nom við △ P=1MPa | NS6 (L/mín.) | 7, 15 og 26 | |
| NS10(L/mín.) | 30 og 60 | ||
| Mengunarstig (μ m) | ≤20 | ||
| Hysteresis (%) | ≤5 | ||
| Bakfærsluvilla (%) | ≤1 | ||
| Viðbragðsnæmi (%) | ≤0,5 | ||
| Þrýstivökvi | Jarðolía eða fosfat ester | ||
| Seigjusvið | 20~380 | ||
| Umhverfishitasvið (℃) | -20 til +80 | -20 til +50 | |
| Þyngd (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Rafmagns | |||
| Rafmagn, segulmagn | |||
| Gerð ventils | HD-WRA | HD-WRAE | |
| Tegund spennu | DC | ||
| Spennu stjórnað (V) | ±10 | ||
| Hámarksstraumur á segulloku(A) | 2.5 | ||
| Viðnám segulspólu (Ω) | Kalt gildi við 20 ℃ | 2 | |
| Hámark heitt gildi | 3 | ||
| Skylda | 100% | ||
| Spóluhiti (℃) | allt að +150 | ||
| Lokavörn samkvæmt DIN40050 | IP65 | ||
| Rafmagn, stjórn rafeindatækni | |||
| stjórna rafeindatækni | HD-VT-VSPA2-1-1X/ | innbyggður í lokann | |
| Framboðsspenna | Nafnspenna VDC | 24 | |
| Lægra takmörk V | 21/22 | 19 | |
| Efri mörkgildi V | 35 | ||
| Orkunotkun magnarans | ég max A | 1.8 | |
| Hámark aflhöggstraumur A | 3 | ||
Eiginleikar:
▶ Til að festa undirplötu
▶Beint virkur hlutfallsventill til að stjórna stefnu og rúmmáli flæðis
▶ Fjöðmiðja stjórnsnúningur
▶ Innbyggð rafeindatækni, tengi A1 eða F1 fyrir gerð 4WRAE
▶ Skýring með hlutfallssegullokum með miðlægum þræði og færanlegum spólu
▶ Stýringarraftæki fyrir gerð 4WRA
Umsókn:
4/2- og 4/3-átta hlutfallsstefnulokarnir 4WRAE 10 W1-60-2X eru hannaðir sem beinstýrðir íhlutir til að festa undirplötu. 4WRA 6 W30-2X hlutfallsstefnulokinn er notaður til að stjórna flæði og stefnu vökvavökva.
4WRAE 10 W1-60-2X hlutfallslokarnir samanstanda í grundvallaratriðum af: Húsi (1) með festingarfleti Stjórnspólu (2) með þrýstifjöðrum (3), segulspólum (4) með miðlægum þræði, Valfrjálst innbyggð ventuleindabúnaður (5).
HD-4WRA(E)...2X/...
Þegar segullokurnar (4) hafa verið spenntar, er stjórnkúlunni (2) haldið í miðstöðu með þrýstifjöðrum (3).
Bein virkjun stýrisnúnings (2) með því að virkja hlutfallssegulloka.Td. stjórnun segulloku "b" (4). Stýrispólan (2) er færð til vinstri í hlutfalli við rafmagnsinntaksmerkið. Tengingarform P við A og B í T í gegnum gatlíka þversnið með stigvaxandi flæðiseiginleika. Rafmagnsleysið á segullokanum (4). Stýrispólinn (2) er settur aftur í miðstöðu með þrýstifjöðri (3).
Uppbygging hlutfallsstefnuloka 4WRA -2X
HD-4WRA(E)...A-2X
Í grundvallaratriðum samsvarar virkni þessarar lokaútgáfu virka lokans með 3 spólastöður. Hins vegar eru lokar með 2 spólastöður aðeins búnar segulloku "a". Í staðinn fyrir 2. hlutfallssegullokuna er tappa (5) sett fyrir NS 6 eða fyrir NS 10 hlíf (5).
Athugasemd fyrir gerð 4WRA 6..-2X/...
Forðast ber að tæma tanklínuna. Með viðeigandi uppsetningarskilyrðum á að setja upp bakþrýstingsventil (bakþrýsting um það bil 0,2MPa).
