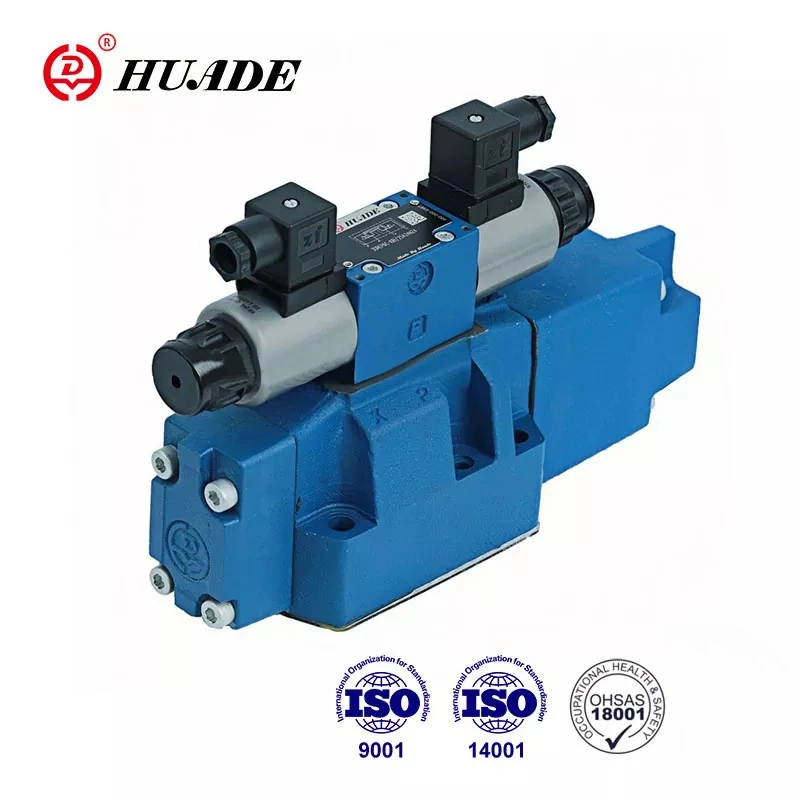

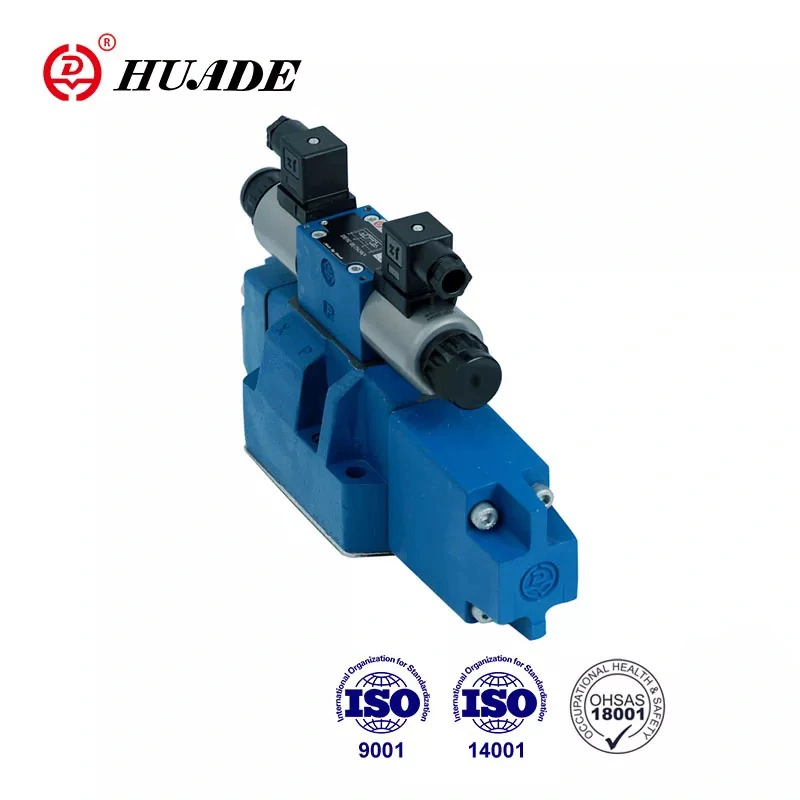

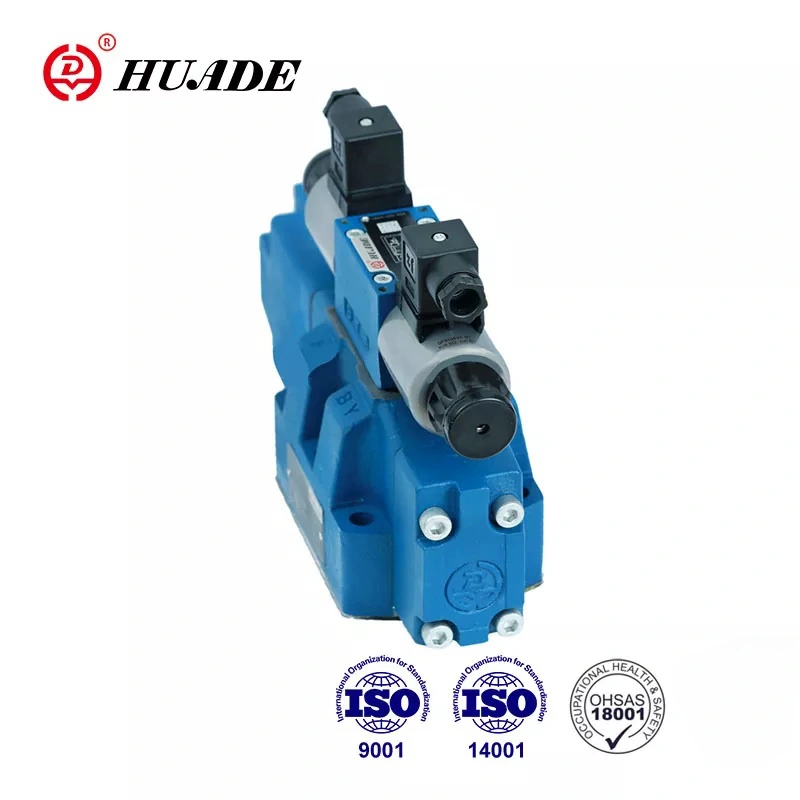

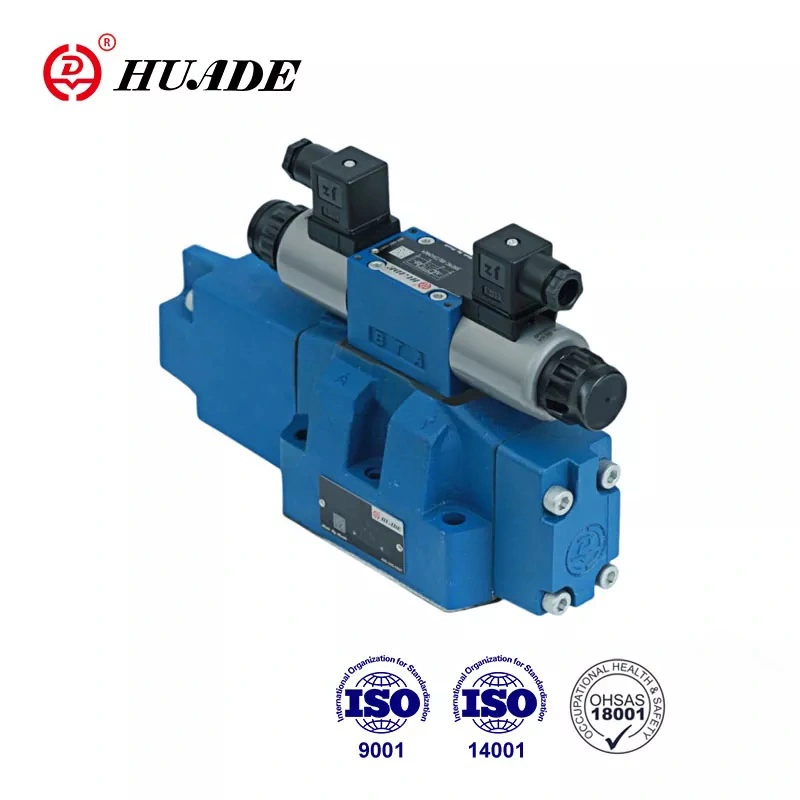

Einn 4Wrh hlutfallslegur loki getur stjórnað bæði flæði og flæðisstefnu, sem gerir kerfið uppbyggingu einfalt. Lokalíkaminn samþykkir steypta innri rás, með sterka rennslisgetu og stóran rennslishraða. Aðalventillinn samþykkir axial þríhyrningslaga stjórnunargróp, með litlu þrýstingsfall og þrýstingsmissi á öxlinni. Hlutfalls loki af tegund 4WRH er hentugur fyrir kerfi með mikið flæði og miklar nákvæmni kröfur.
|
Vökvagögn |
|||||
|
Stærð |
10 |
16 |
25 |
32 |
|
|
Flugþrýstingur (MPA) |
Ytri framboð á flugmannsolíu |
3 til 10 |
|||
|
Innra framboð til flugmannsolíu |
Allt að 10 (yfir 10 verða að setja Zdr6dp2-30b/75ym) |
||||
|
Aðalventilþrýstingur (MPA) |
31.5 |
35 |
|||
|
Skila þrýstingi (MPA) |
höfn T (ytri flugmannsolía) |
31.5 |
25 |
15 |
|
|
höfn T (Innri flugmannsolía aftur) |
3 |
||||
|
Höfn y |
3 |
||||
|
Pilot Oil rúmmál (CM3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Flugolíuflæði í höfn x eða y (l/mín. |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flæðið í gegnum aðalventilinn (l/mín. |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (L/mín. |
6 |
||||
|
Endurtekningarhæfni (%) |
3 |
||||
|
mengun (㎛) |
≤20 |
||||
|
Fluid |
Steinefnaolía (fyrir NBR innsigli). Fosfat ester (fyrir FPM innsigli) |
||||
|
Seigju svið (mm ²/s) |
2.8 til 380 |
||||
|
Vökvishitastig (℃) |
-20 til +70 |
||||
|
Uppsetningarstaða |
valfrjálst |
||||
|
Þyngd (kg) |
loki með einum segulloka |
7.4 |
12.7 |
17.5 |
41.8 |
|
loki með tveimur segulloka |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Rafmagnsgögn |
||
|
Tegund framboðs |
DC |
|
|
Nafnstraumur segulloka (A) |
0.8 |
|
|
Spóluþol (Ω) |
kalt (AT20 ℃) 19,5; Max.Valve, Hot 28.8 |
|
|
Umhverfishitastig (℃) |
50 |
|
|
Spóluhitastig (℃) |
150 |
|
|
Skylda hringrás |
Stöðugt |
|
|
Flugmannsstraumur (a) |
0.02 |
|
|
Einangrun |
IP65 |
|
|
Tengd |
Með 1 hlaði tíma |
VT-3000S30 |
|
Með 5 rampartíma |
VT3006S30 |
|
|
Rafmagnstenging |
Tengi tengingu |
|
Eiginleikar:
▶ Pilot Direction WRH hlutfallsleg loki
▶ fyrir festingu undirplata
▶ Til að stjórna báðum stefnu og rennslishraða vökvavökva
▶ Spring Centered. Engin spool drift
▶ Lágþrýstingsfall yfir stjórnlönd
▶ loki og rafræn stjórnun frá einni uppsprettu
▶ Hlutfallsleg segulloka aðgerð
▶ Porting mynstur til DIN 24 340 Form A, ISO4401 og CETOP-RP121H
Umsókn:
Tegund 4WRH hlutfallslegs loki er mikið notaður í ýmsum atvinnugreinum eins og vélarverkfærum, málmvinnslu, léttum iðnaði, námuvinnslu, verkfræði osfrv.
Tegund 4WRH lokar eru flugmannsstýrðir hlutfallslegir stefnulokar til ytri notkunar með þrýstingsstýringarventlum. Aðgerðin og meginreglan er sú sama og fyrir loki tegund 4WRZ. Samtengingarplötan (12) tengir stýri tenginguna A við tengingu T (Y) og Pilot Connection B með P (x). Streymisþrýstingurinn er annað hvort frá P til P og B. til T eða P til B og A til T.
Uppbygging hlutfallslegra stefnuloka 4Wrh
Flugmannsventill
Tilraunaventillinn er hlutfallsleg segulloka sem er rekin 3-átta þrýstingsloki (Type 3drep6). Strottle Insert er sett upp í höfn A og B, Nánari upplýsingar Sjá textann 3drep6
Uppbygging flugmannsventils 3drep6
Tákn um hlutfallslega stefnu loki 4wrh
