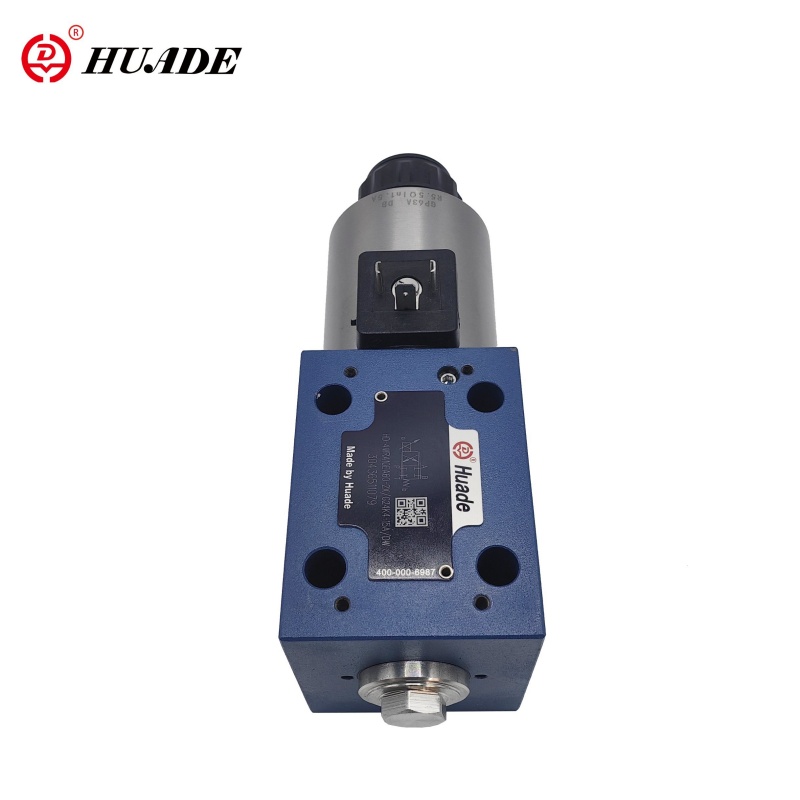

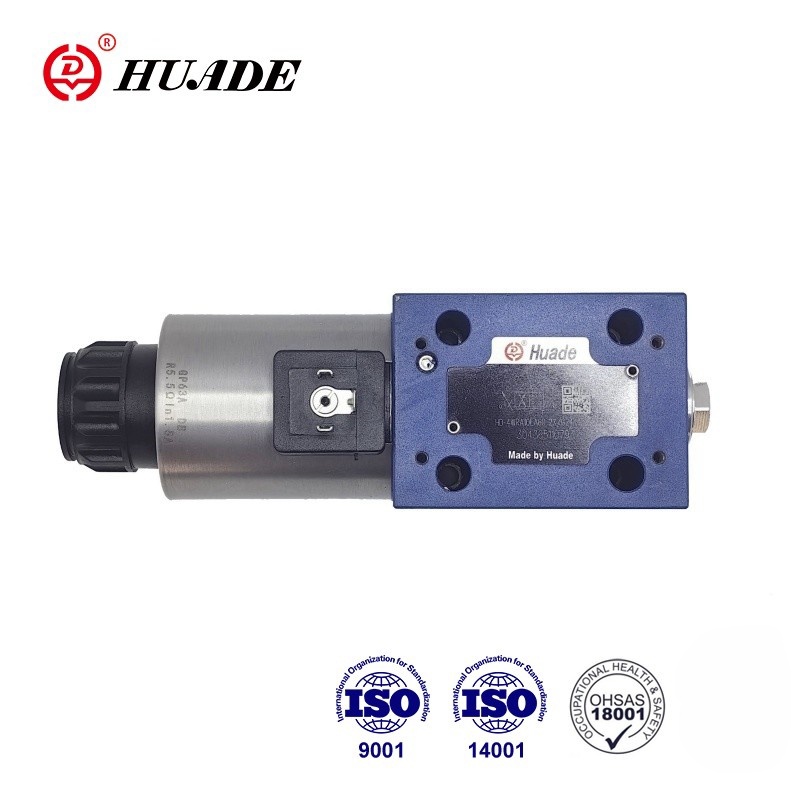

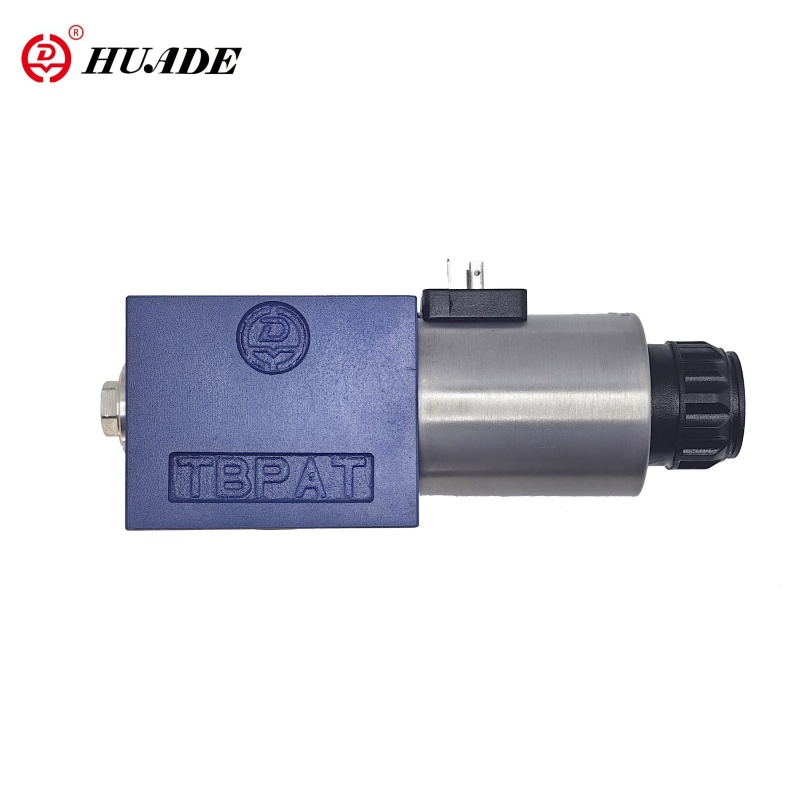

4/2- og 4/3-leið hlutfallsstefnuventlar eru hannaðir sem beinir starfræktir íhlutir til að festa undirplötu. Þeir eru virkjaðir með hlutfallslegum segulloka með miðlægum þráð og færanlegri spólu. Solenoids er stjórnað annað hvort með ytri stjórn rafeindatækni (gerð WRA) eða með samþættri stjórn rafeindatækni (gerð WRAE). Árangur 4WRA 10 EA60-2X getur passað við Rexroth vegna tveggja langtímasamvinnu.
| Vökvakerfi | |||
| Lokategund | HD-WRA | HD-Wrae | |
| Rekstrarþrýstingur (MPA) | Höfn A, P, f | 31.5 | 31.5 |
| Hafnir t | 21 | 21 | |
| Nafnflæði QV nom á △ p = 1mPa | NS6 (L/mín.) | 7、15 og 26 | |
| NS10 (L/mín.) | 30 og 60 | ||
| Mengun (μ m) | ≤20 | ||
| Hysteresis (%) | ≤5 | ||
| Aftureldisvilla (%) | ≤1 | ||
| Svörunarnæmi (%) | ≤0,5 | ||
| Þrýstingsvökvi | Steinefnaolía eða fosfat ester | ||
| Seigju svið | 20 ~ 380 | ||
| Umhverfishitastig (℃) | -20 til +80 | -20 til +50 | |
| Þyngd (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Rafmagns | |||
| Rafmagns, segulloka | |||
| Lokategund | HD-WRA | HD-Wrae | |
| Spennutegund | DC | ||
| Spenna stjórnað (v) | ± 10 | ||
| Max.current á hverja segulloka (A) | 2.5 | ||
| Solenoid spóluþol (Ω) | Kalt gildi við 20 ℃ | 2 | |
| Max. Hlýtt gildi | 3 | ||
| Tollur | 100% | ||
| Spóluhitastig (℃) | allt að +150 | ||
| Valvörn til DIN40050 | IP65 | ||
| Rafmagns, stjórn rafeindatækni | |||
| stjórna rafeindatækni | HD-VT-VSPA2-1-1-1X/ | samþætt í lokanum | |
| Framboðsspenna | Nafnspenna VDC | 24 | |
| Lægra takmarkandi gildi V | 21/22 | 19 | |
| Efri takmarkandi gildi V | 35 | ||
| Orkunotkun magnara | Ég max a | 1.8 | |
| Max. aflgjafa straumur a | 3 | ||
Eiginleikar:
▶ Fyrir festingu undirplata
▶ Bein virkjuð hlutfallsleg loki til að stjórna stefnu og rúmmáli flæðis
▶ Spring Centered Control Spool
▶ Samþætt stjórnunar rafeindatækni, viðmót A1 eða F1 fyrir gerð 4WRAE
▶ Virkni með hlutfallslegum segulloka með miðlægum þráð og færanlegri spólu
▶ Stjórna rafeindatækni fyrir gerð 4WRA
Umsókn:
4WRA 10 EA60-2X hlutfallsstefnuventill er notaður til að stjórna rennsli og stefnu vökvavökva.
4WRA 10 EA60-2X hlutfallslegir lokar samanstanda í grundvallaratriðum af: húsnæði (1) með festandi yfirborðsstjórnunarspólu (2) með þjöppunarfjöðrum (3), segulloka (4) með miðlægum þráð, valfrjáls samþættum loki rafeindatækni (5).
HD-4WRA (E) .2x/.
Með segullokunum (4) afskekktum, er stjórnunarspólan (2) haldið í miðlægri stöðu með þjöppun uppsprettum (3).
Bein virkni stjórnunarspólunnar (2) með því að orka hlutfallslega segulloka.e.g. Stjórna segulloka „B“ (4). Stýringarspólan (2) er færð til vinstri í hlutfalli við rafmagnsinntaksmerkið. Afgreiðslu segulloka (4). Stjórnunarspólan (2) er skilað í miðlæga stöðu með þjöppun vori (3).
Uppbygging hlutfallslegs stefnu loki 4WRA -2X
HD-4WRA (E) ... A-2X
Í grundvallaratriðum samsvarar hlutverk þessarar lokarútgáfu við lokann með 3 spólustöðum. Samt sem áður eru lokar með 2 spólustöðu aðeins með segulloka „A“. Í stað 2. hlutfallslegs segulloka er A Plug (5) fest fyrir NS 6 eða fyrir NS 10 A hlíf (5).
Athugið fyrir gerð 4wra 6 ..- 2x/...
Forðast skal tæmingu tankalínunnar. Með viðeigandi uppsetningarskilyrðum skal setja afturþrýstingsventil (afturþrýstingur um það bil.0.2MPa).
