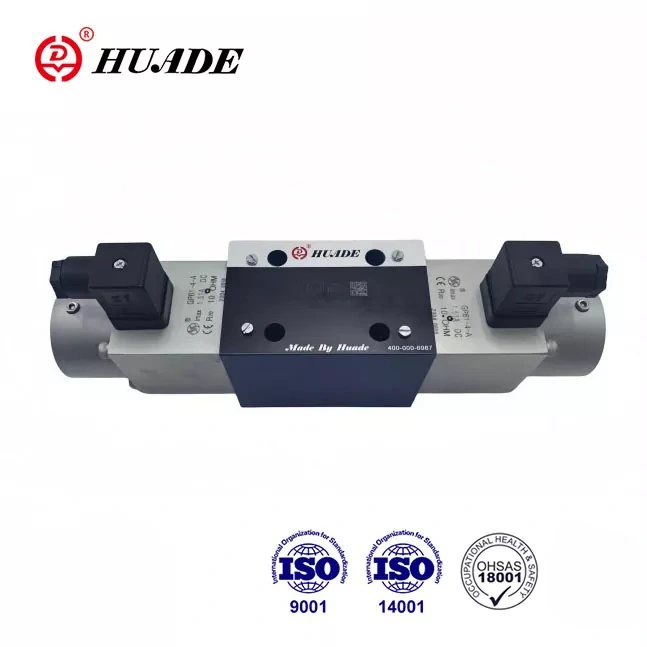

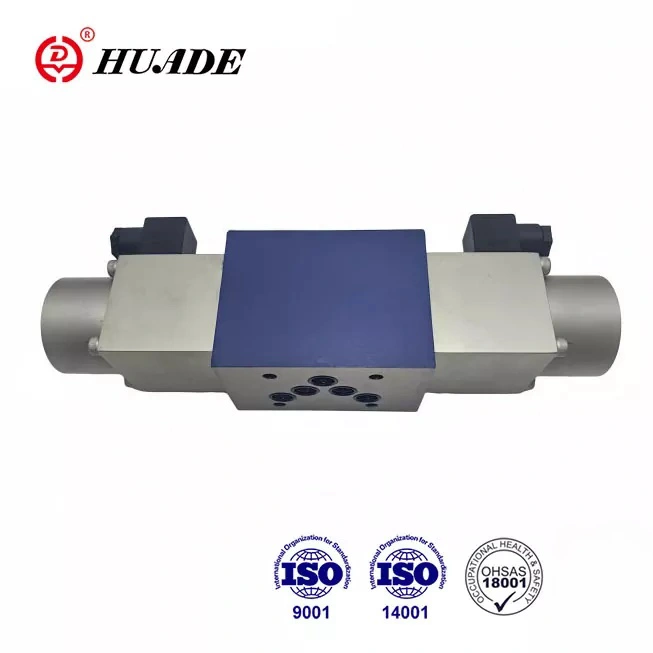

Stefnumótunarlokar af gerð 4WRA eru beinir með hlutfallslegum segulloka. Þau eru mikið notuð í ýmsum vökvaumhverfi iðnaðar sem krefjast stefnu og flæðisstýringar. Þökk sé tveimur langtímasamstarfi geta Huade® hlutfallslegar stefnulokar passað við sömu vörur sem Rexroth býður upp á í frammistöðu. Verð þessarar vöru er tiltölulega lægra.
|
Vökvagögn |
|||
|
Stærð |
6 |
10 |
|
|
Rekstrarþrýstingur (MPA) |
höfn a, b, bls |
31.5 |
31.5 |
|
höfn t |
16 |
16 |
|
|
Flæði (l/mín.) |
43 |
95 |
|
|
Mengun |
≤ 20 (mæla með ≤10) |
||
|
Hysteresis (%) |
<6 |
<5 |
|
|
Endurtekningarhæfni (%) |
<3 |
<2 |
|
|
Tíðnisvörun (-3db, merki ± 100%) (Hz) |
6 |
4 |
|
|
Þrýstingsvökvi |
Steinefnaolía (fyrir NBR innsigli), fosfatester (fyrir FPM innsigli) |
||
|
Seigju svið (mm ²/s) |
3.8 til 380 |
||
|
Þrýstingsvökvasvið (℃) |
-30 til+80 |
||
|
Þyngd (kg) |
Loki með einum segulloka |
1.75 |
5.9 |
|
Loki með tveimur segulloka |
2.5 |
7.5 |
|
|
Rafmagnsgögn |
|||
|
Stærð |
6 |
10 |
|
|
Spennutegund |
Bein spenna |
Bein spenna |
|
|
Nafnspenna (v) |
24v |
||
|
Max.current á hverja segulloka (A) |
1.5 |
||
|
Segulloka spólu |
Kalt gildi við 20 ℃ |
5.4 |
10 |
|
Max.warm gildi |
8.1 |
15 |
|
|
Umhverfishitastig ℃ |
allt að+50 |
||
|
Spóluhitastig ℃ |
allt að +150 |
||
|
Einangrun loki til DIN 40 050 |
IP65 |
||
|
Tilheyrandi magnari (24 V afritari af brúargerð) |
VT-3013S30 |
VT-3014S30 |
|
Eiginleikar:
▶ Bein virkjuð hlutfalls loki til að stjórna stefnu og rúmmáli flæði vökvavökva
▶ fyrir festingu undirplata
▶ Fyrir opna lykkjustýringu beggja stefnu og flæði vökvavökva
▶ Spring Centered Control Spool
▶ Lágþrýstingsfall yfir stjórnlöndin
▶ Bæði loki og rafræn stjórnun frá einum birgi
Umsókn:
Stefnumótunarlokar af tegund 4WRA eru notaðir til að stjórna stefnu og magni flæðis.
Stefnumótunarlokar tegundir 4WRA samanstanda í grundvallaratriðum af húsinu (1), stjórnunarspólunni (3), einum eða tveimur afturfjöðrum (2), og að auki einum eða tveimur hlutfallslegum segullóíðum (5).
Tegund 4wra 6 ...... 10b/..... og 4wra 10 ...... 10b/..... (3-staða loki)
Ef segullokunum er ekki virkjað er stjórnunarspólan (3) viðhaldið í hlutlausu stöðu með afturfjöðrum (2). Virkni stjórnunarspólunnar (3) er beint með hlutfallslegu segulloka (5). Ef til dæmis er segulloka „A“ orkugjafi, mun það ýta stjórnunarspólunni (3) til hægri í hlutfalli við rafmerkið. Tengingar eru síðan gerðar frá P til B og A til T.
Á þennan hátt veldur stjórnunarspólan (3) að V-laga grópin opnast smám saman til að flæða. Þegar hlutfallsleg segulloka (5) er afskekkt, er stjórnunarspólan (3) skilað í miðju stöðu með endurkomusvindinum (2).
Uppbygging hlutfallslegs stefnu loki 4WRA
Type 4wra ... a ... 10b og 4wra ... B ... 10b (2 staða loki)
Hlutverk þessa loki er sú sama og fyrir loki tegund 4WRA. En það er 2 staða stefnu loki með aðeins einum
hlutfallslegt segulloka
Type 4Wra samþykkir festingu undirplata, vormiðstöð og lágþrýstingsfall yfir stjórnlöndin.
Þeir notuðu oft í vél, léttum iðnaði, málmvinnslu, námu, geimflugi og öðrum sviðum.
Uppbygging hlutfallslegs stefnu loki 4WRA ... A ... og 4WRA ... B ...
Tákn um hlutfallslega stefnu loki 4WRA
