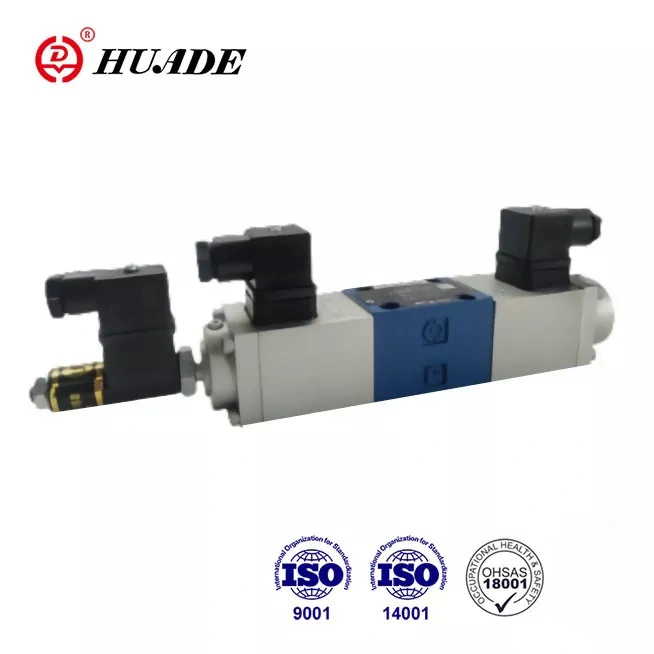

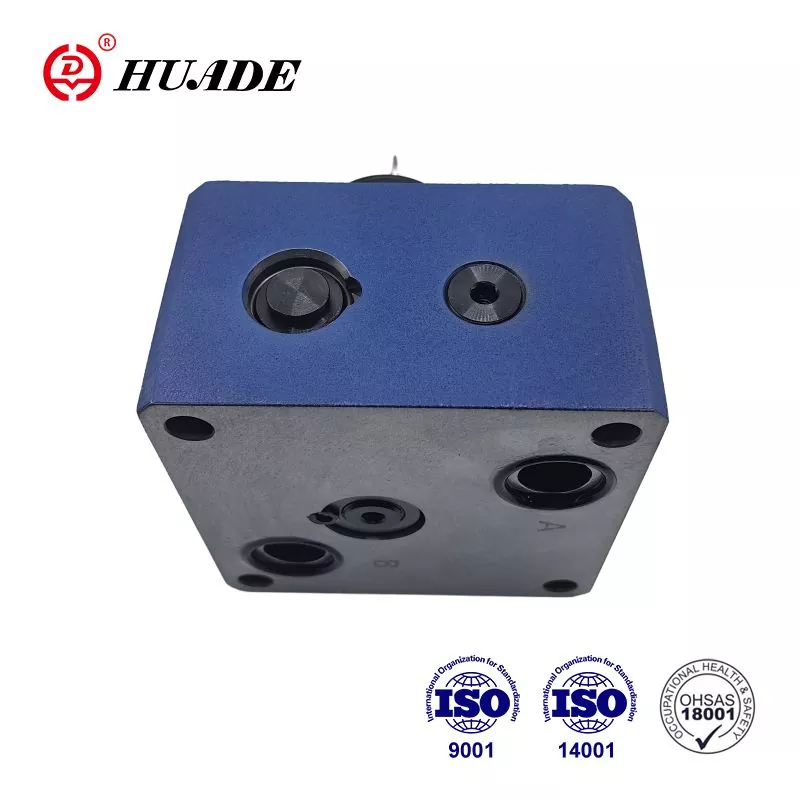

Gerð 4WRE hlutfallslegs loki samþykkir festingu undirplata, vormiðstöð. Góð rennslisgeta, háþrýstingur og framúrskarandi endurtekning nákvæmni, þægileg til notkunar. Það getur komið í stað 4WRE Series 1X sem Rexroth býður upp á þökk sé tveimur langtíma samvinnu við Rexroth. Árangur 4WRE hlutfallslegs lokans getur passað við fyrstu alþjóðleg vörumerki. Það er góður, hagkvæmur valkostur.
|
Vökvagögn |
|||
|
Stærð |
6 |
10 |
|
|
Rekstrarþrýstingur (MPA) |
höfn a, b, bls |
31.5 |
31.5 |
|
höfn t |
16 |
16 |
|
|
Flæði (l/mín.) |
65 |
260 |
|
|
Mengun (㎛) |
≤ 20 (mæla með ≤10) |
||
|
Hysteresis (%) |
<1 |
<1 |
|
|
Endurtekningarhæfni (%) |
<1 |
<1 |
|
|
Svörunarnæmi (%) |
≤ 0,5 af nafnmerki |
≤ 0,5 af nafnmerki |
|
|
Tíðnisvörun (-3db) (Hz) |
6 |
4 |
|
|
Vökvavökvi |
Steinefnaolía (fyrir NBR innsigli), fosfatester (fyrir FPM innsigli) |
||
|
Seigju svið (mm ²/s) |
2.8 til 380 |
||
|
Þrýstingsvökvasvið (℃) |
-20 til+70 |
||
|
Uppsetningarstaða |
Valfrjálst |
||
|
Þyngd (kg) |
Loki með 1 segulloka |
1.91 |
5.65 |
|
Loki með 2 segulloka |
2.66 |
7.65 |
|
|
Rafmagnsgögn |
|||
|
Spennutegund |
Bein spenna 24v eða 12V |
||
|
Max. Núverandi á hvern segulloka (A) |
1.5 |
1.5 |
|
|
Spólu |
Kalt gildi við 20 ℃ |
5.4 |
10 |
|
Max.warm gildi |
8.1 |
15 |
|
|
Umhverfishitastig ℃ |
allt að+50 |
||
|
Tollur |
Stöðugt |
||
|
Spóluhitastig ℃ |
allt að +150 |
||
|
Einangrun loki |
IP65 |
||
|
Tilheyrandi magnari (24V afriðari af brúargerð) |
með 2 rampartíma |
VT-5001S20 (fyrir 2 staða) |
VT-5002S20 (fyrir 2 staða) |
|
Með 1 hlaði tíma |
VT5005S10 (fyrir 3 staða) |
VT 5006S10 (fyrir 3 staða) |
|
|
Inductive Positional transducer |
|||
|
Rafmagnsmælikerfi |
Lvdt |
||
|
Control Stroke (mm) |
± 4,5 línuleg |
||
|
Linearity Tolerance (%) |
1 |
||
|
Spóluþol (Ω) |
Ⅰr20 |
56 |
|
|
Ⅱr20 |
56 |
||
|
Ⅲr20 |
112 |
||
|
Inductance (MH) |
6 til 8 |
||
|
Sveiflutíðni (KHz) |
2.5 |
||
|
Einangrun loki |
IP65 |
||
Eiginleikar:
▶ loki til að stjórna báðum stefnu og flæði vökvavökva
▶ fyrir festingu undirplata
▶ Rafmagnsstöðu endurgjöf
▶ Spring Centered Control Spool
▶ Lágþrýstingsfall yfir stjórnlöndin
▶ Bæði loki og rafræn stjórnun frá einum birgi
▶ Festingarmynstur við DIN 24 340 Form A, ISO4401 og CETOP - RP121H
Umsókn:
4WRE stefnu loki er hentugur fyrir nána hringrás og notaður víða í vél, léttum iðnaði, málmvinnslu, námu, geimflugi og öðru sviði.
Stefnulokar af tegund 4 og eru beinir með hlutfallslegum segulloka og eru notaðir til að stjórna stefnu og rúmmáli flæðis.
Þau samanstanda í grundvallaratriðum af húsnæði (1), stjórnunarspólum (4), tveimur afturfjöðrum (5), tveimur hlutfallslegum segulloka (2) og staðsetningar transducer (3).
Tegund 4wre6 ... 10b ... og 4wre10 ... 10b ... (3 staða)
Ef segulloka „A“ (2) er orkugjafi er spólan færð til hægri, ferðin er í réttu hlutfalli við rafmagnsinntaksmerkið. Stýringarspólan (4) veldur því að V-laga grópin opnast smám saman til að renna. Fylgst er með staðsetningu stjórnunarspólunnar (4) með staðsetningar transducer (3). Í rafrænu stjórninni er raunveruleg staða stjórnunarspólunnar borin saman við fyrirfram stillt gildi. Hér höfum við stöðu stjórnunarrásar sem viðurkennir núverandi mismun
Milli fyrirfram stillt gildi (skipanagildi) og endurgjöfargildisins (raunverulegt gildi) og leiðrétt með viðeigandi merkjum á viðkomandi segulloka. Þegar segulloka ‘A’ (2) er afskrifað er stjórnunarspólan skilað í miðju stöðu sína með endurkomusveinunum (5).
Uppbygging hlutfallslegs stefnu loki 4wre6 ... og 4wre10 ...
Type4wre..a ... 10b/... (2-PositionValve)
Meginregla þessarar tegundar loki er sú sama og 4WRE ... 10B/ .. Hins vegar hefur þessi tegund loki aðeins einn skynjara og einn segulloka.
Uppbygging hlutfallslegs stefnu loki 4wre6 ... a ... 10b og 4wre10 ... a ... 10b
Tákn um hlutfallslega stefnu loki 4WRE
