Þegar þú ert að vinna með þungar iðnaðarvélar er nauðsynlegt að skilja hvernig vökvaafl fer í gegnum kerfið þitt. Í hjarta margra háflæðisvökvakerfa er mikilvægur hluti sem kallast stefnustýriventill, nánar tiltekið WH röðin frá Bosch Rexroth. Þessir lokar virðast kannski ekki glæsilegir við fyrstu sýn, en þeir eru að gera alvarlegar þungar lyftingar í verksmiðjum og iðnaðarumhverfi um allan heim.
Hvað gerir stefnustýringarloka svo mikilvæga
Hugsaðu um stefnustýringarventil sem umferðarlögreglu fyrir vökva. Aðalhlutverk þess er að ákveða hvert vökvinn fer, sem stjórnar beint hvernig vélin þín hreyfist. Hvort sem þú ert að byrja, stoppa, flýta fyrir eða breyta um stefnu á vökvahylki, þá er stefnustýriventillinn að gera það að verkum.
WH-gerðin vísar sérstaklega til stýristýrðra stefnustýriloka sem nota vökvaþrýsting til að stjórna aðalflæðinu. Þetta skiptir meira máli en þú heldur. Þegar þú ert að takast á við háan flæðishraða og mikið magn af vökva, þá hefur einfaldur beinstýrður loki bara ekki næga vöðva til að vinna verkið. Kraftarnir sem verka á stóra ventlaspinna eru gríðarlegir og þar verður flugmannsaðgerð nauðsynleg.
Bosch Rexroth hannaði WH seríuna sína til að takast á við þessar krefjandi aðstæður. Þessir lokar geta stjórnað þrýstingi allt að 350 bör og flæðishraða nær 1100 lítrum á mínútu. Til að setja það í samhengi erum við að tala um að færa nægilega mikið af vökvavökva til að knýja stórar iðnaðarpressur, þungan mótunarbúnað og stór efnismeðferðarkerfi.
Hvernig WH Series stefnustýringarlokar virka í raun
Fegurð WH stefnustýringarventilsins liggur í tveggja þrepa hönnun hans. Í stað þess að reyna að færa stóra, þunga spólu beint, notar kerfið lítinn stýriventil til að stjórna miklu stærri aðalventil. Það er afl mögnun í aðgerð.
Hér er hvernig það virkar í reynd. Stýristigið notar lítið magn af vökvaþrýstingi til að skipta um litla ventlaspol. Þetta skapar þrýstingsmun sem virkar á endana á miklu stærri aðalkeflinu. Þessi þrýstingsmunur myndar nægan kraft til að sigrast á vökvakraftunum og núningnum, sem gerir aðalsnúningnum kleift að skipta um stöðu og beina öllu kerfisflæðinu.
WH merkingin segir þér að þetta sé eingöngu vökvastýring. Öll stjórnmerki koma frá vökvaþrýstingsgjöfum, ekki rafsegullokum. Þetta gerir WH lokar sérstaklega verðmæta í umhverfi þar sem rafkerfi gætu verið erfið, eins og neðansjávarnotkun, háhitastig eða sprengifimt andrúmsloft.
Inni í ventlahlutanum finnurðu nákvæma vélræna holu þar sem hertu stálkeflinn rennur fram og til baka. Spólan hefur vandlega hönnuð lönd og rifa sem eru í samræmi við port í ventlahlutanum. Þegar spólan hreyfist opnast og lokar hún þessum flæðisleiðum og beinir vökva að mismunandi stýribúnaði eða aftur í tankinn.
Mismunandi stillingar fyrir mismunandi þarfir
Stýrilokar koma í ýmsum stillingum og skilningur á hugtökum hjálpar þegar réttur loki er valinn. Tölurnar sem þú sérð í lokulýsingum vísa til fjölda hafna og staða.
Fjögurra staða, þriggja staða loki (skrifað sem 4/3) hefur fjórar vökvatengingar og þrjár aðskildar vinnustöður. Gáttirnar fjórar innihalda venjulega dælugjafa, tankskil og tvær vinnuportar sem tengjast stýrisbúnaðinum þínum. Stöðurnar þrjár innihalda venjulega tvær virkar stöður til að færa strokkinn eða mótorinn í hvora áttina, auk miðstöðu.
Sú miðjustaða skiptir meira máli en margir gera sér grein fyrir. Í lokaðri miðju stöðvast allt flæði þegar lokinn fer aftur í miðju. Þetta virkar vel með föstum tilfærsludælum og þegar þú þarft nákvæma stöðu. Opin miðstöð gerir dæluflæði kleift að fara aftur í tankinn í hlutlausri stöðu, sem dregur úr hitamyndun en gerir hugsanlega kleift að reka undir álag. Tandem miðjustillingar bjóða upp á milliveg, losar dæluna á meðan stíflar virkjunarportunum.
WH serían býður upp á allar þessar miðstöðvaraðstæður og fleira. Hægt er að panta ventla með gormamiðju, þar sem gormar ýta spólunni aftur í hlutlausan, eða þrýstimiðju, þar sem vökvaþrýstingur heldur spólunni í miðju. Sum forrit þurfa fjöðrunarstillingar eða vökvafestingar sem halda keflinu í hvaða stöðu sem henni var síðast skipað í.
Tækniforskriftir sem skipta máli
Þegar þú ert að bera saman stefnustýrða lokar segja ákveðnar forskriftir þér hvað lokinn getur raunverulega gert í kerfinu þínu. WH röðin nær yfir nafnstærðir frá NG10 til NG32. Þessi nafnstærð tengist beint því hversu mikið flæði lokinn þolir.
NG10 loki gæti þolað 200 til 300 lítra á mínútu, sem hentar meðalstórum vélum. Stígðu upp í NG32 og þú ert að horfa á þessa 1100 lítra á mínútu hámarksflæðisgetu. Þessi stærri stærð er það sem þú myndir tilgreina fyrir stærstu iðnaðarpressurnar eða háhraða framleiðslutæki.
350 bör hámarks vinnuþrýstingur setur WH lokar í afkastaflokkinn. Mörg iðnaðarkerfi starfa við 200 til 250 bör, þannig að það að hafa þessa auka þrýstingsgetu veitir öryggismörk og gerir lokanum kleift að vinna í krefjandi hringrásum.
Allir WH stefnustýringarventlar eru festir samkvæmt ISO 4401 stöðlum. Þessi alþjóðlegi staðall skilgreinir nákvæmlega hvar tengin eru staðsett og hvernig uppsetningarflöturinn er vélaður. Af hverju skiptir þetta máli? Vegna þess að það þýðir að þú getur hugsanlega skipt út Bosch Rexroth loki fyrir Parker eða Eaton jafngildi án þess að skipta um dreifikerfi eða pípu. Þessi stöðlun sparar gífurlegan tíma og peninga í kerfishönnun og viðhaldi.
Lokarnir vinna með jarðolíu eða fosfat ester vökva vökva yfir hitastig á bilinu mínus 30 til jákvæðra 80 gráður á Celsíus. Þessi breiði rekstrargluggi nær yfir flest iðnaðarumhverfi án þess að þurfa sérstaka hitauppbót.
Real-World forrit þar sem WH Valves Excel
Gangtu inn í hvaða þunga framleiðslu sem er og þú ert líklegri til að finna stefnustýriloka í WH röð að verki. Stálverksmiðjur nota þær til að stjórna stórum mótunarpressum. Sprautumótunarverksmiðjur treysta á þær fyrir hákrafts klemmukerfin sem halda mótum lokuðum undir miklum þrýstingi.
Stórar vélar bjóða upp á annað algengt forrit. Þegar CNC vinnslustöð þarf að staðsetja þungt borð hratt eða klemma vinnustykki, veitir WH stefnustýriventill þá afgerandi, öflugu rofi sem þarf. Hæfni lokans til að takast á við háan flæðishraða þýðir að þessar hreyfingar gerast hratt, dregur úr hringrásartíma og eykur framleiðni.
Efnismeðferðarbúnaður eins og vökvalyftur og lyftipallar njóta einnig góðs af WH tækni. Þessar forrit krefjast áreiðanleika umfram allt annað og einföld, öflug hönnun flugstýrðs stefnustýringarventils skilar nákvæmlega því.
Það sem gerir WH lokar sérstaklega hentugir fyrir þessi forrit er umburðarlyndi þeirra fyrir minna en fullkomnar rekstrarskilyrði. Vökvakerfi iðnaðar geta oft ekki viðhaldið ofurhreinum vökvaskilyrðum sem flóknari hlutfallslokar krefjast. WH lokar vinna áreiðanlega með hreinleika vökvavökva í kringum ISO 4406 20/18/15, en hlutfallslokar gætu þurft 19/16/13 eða betri. Þessi munur á síunarkröfum þýðir beint lægri rekstrarkostnað og lengri þjónustutíma.
Að bera saman WH lokar við keppnina
Markaðurinn fyrir iðnaðarstefnustýriloka inniheldur nokkra stóra leikmenn fyrir utan Bosch Rexroth. Vickers deild Eaton býður upp á DG3V-10 seríuna fyrir vökvaflugvélaaðgerðir og DG5V-10 fyrir segullokaflugmannsaðgerðir. Þessir keppa beint við WH og WEH lokar og bjóða upp á svipaða flæðisgetu og þrýstingsmat.
Parker Hannifin framleiðir stóra stýristýrða loka í D81VW röðinni og breiðari D-röðinni. Eins og aðrir eru þessir lokar í samræmi við ISO 4401 uppsetningarstaðla og skila sambærilegum afköstum.
Það áhugaverða við þetta samkeppnislandslag er hversu svipaðar topplýsingarnar eru orðnar. Allir þrír helstu framleiðendurnir bjóða upp á loka sem eru metnir fyrir 350 bör þrýsting og 1100 lítra á mínútu flæði. Þeir fylgja allir sömu uppsetningarstöðlum. Þessi samleitni endurspeglar kröfur markaðarins um skiptanleika og hefur skapað aðstæður þar sem samkeppni á sér stað meira á aukaþáttum eins og afhendingartíma, tæknilega aðstoð og sérstaka stillingarvalkosti frekar en hreinum frammistöðumörkum.

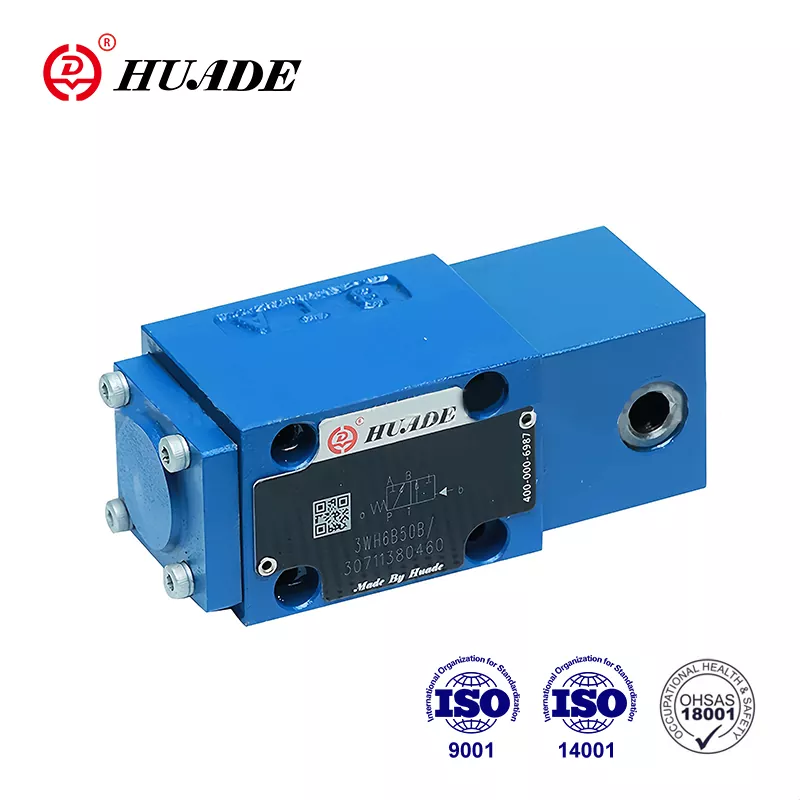

Asískir framleiðendur hafa einnig komið inn á markaðinn með ISO 4401 samhæfðum lokum. Fyrirtæki eins og Huade og Shanghai Lixin bjóða upp á WH-samhæfðar vörur á samkeppnishæfu verði, sérstaklega aðlaðandi til kaupenda á ört iðnvæddum svæðum. Þó að þessir valkostir hafi ekki sömu vörumerkjaviðurkenningu, fylgja þeir sömu grunnhönnunarreglum og uppsetningarstöðlum.
Viðhaldssjónarmið og algeng vandamál
Einn mikilvægur kostur WH röð stefnustýringarloka er tiltölulega einfalt viðhaldssnið þeirra. Ólíkt háþróuðum hlutfallslokum með þröngum vikmörkum og flóknum endurgjöfarkerfum, eru hefðbundnir flugmannastýrðir lokar nokkuð fyrirgefnir.
Algengasta bilunaraðferðin er að spóla festist, venjulega af völdum mengunar í vökvavökvanum. Örsmáar agnir geta safnast fyrir í litlu bilinu á milli spóls og borunar, sem kemur í veg fyrir mjúka hreyfingu. Regluleg vökvaskipti og fullnægjandi síun koma í veg fyrir flest þessi vandamál.
Innri leki myndast með tímanum þar sem venjulegt slit eykur bilið milli spóls og borunar. Þetta kemur fram sem hægari hraða hreyfils, minni kraftur og aukin hitamyndun. Þegar innri leki verður óhóflegur er eina raunverulega lausnin að skipta um loka. Kostnaður við endurbyggingu er venjulega meiri en kostnaður við nýjan loka fyrir flestar stærðir.
Yfirleitt er auðveldara að taka á utanaðkomandi leka frá þéttingum eða festingum. Hægt er að skipta um mörg innsigli án sérhæfðra verkfæra. Hins vegar, ef spólan sjálf er skemmd á þéttingarsvæðinu, verður að skipta um það.
Pilot framboðsþrýstingur á skilið sérstaka athygli á WH lokum. Þar sem stýrirásin stjórnar aðalsnúningsstöðunni hafa öll vandamál með stýriþrýsting beint áhrif á virkni ventilsins. Hvort sem notaður er innri stýrisbúnaður frá aðaldælunni eða ytri stýrisgjafi frá aðskildum uppsprettu, verður sá þrýstingur að vera stöðugur og fullnægjandi fyrir áreiðanlega skiptingu.
Stofnkostnaður gæðastefnustýringarventils getur virst verulegur. Bosch Rexroth samsetningar í meðalflokki gætu kostað um 450 dollara, þar sem stærri eða flóknari uppsetningar kosta meira. Hins vegar fer heildarkostnaður við eignarhald að miklu leyti eftir áreiðanleika og endingartíma. WH lokar vinna sér inn í gegnum áralanga áreiðanlega notkun með lágmarks athygli.
Framtíð stefnustýringartækni
Vökvaventlaiðnaðurinn stendur ekki í stað. Tvær meginstefnur eru að endurmóta landslagið, þó hvorugur hafi gert WH-stíllokur úreltar ennþá.
Hlutfallsstýrðar stefnustýringarlokar bjóða upp á stöðugt breytilega flæðisstýringu frekar en einfalda kveikja og slökkva. Með því að breyta inntaksmerkinu geturðu nákvæmlega stjórnað hraða og krafti stýrisbúnaðar. Þetta hefur mikla kosti í för með sér fyrir forrit sem krefjast sléttrar hreyfingar eða nákvæmrar staðsetningu. Hins vegar krefjast hlutfallslokar mun hreinni vökvavökva, krefjast reglulegrar kvörðunar og kosta almennt meira að kaupa og viðhalda.
Stafræn vökvakerfi táknar grundvallarbreytingu í nálgun. Í stað þess að nota hliðstæða lokar eins og WH röðina eða hlutfallsloka, nota stafræn vökvakerfi fylki af hröðum kveikjum og lokum. Með því að púlsa þessar lokar hratt getur kerfið náð nákvæmri stjórn sem jafnast á við eða umfram hlutfallsloka á sama tíma og einfaldleikinn og styrkleiki íhlutanna er viðhaldið.
Stafræn vökvakerfi lofar miklum orkusparnaði með því að útrýma mörgum inngjöfatapinu sem felst í hefðbundnum kerfum. Tæknin veitir einnig innbyggða offramboð þar sem margir litlir lokar geta bætt upp ef einn mistekst. Framleiðslukostnaður gæti lækkað verulega þegar magn eykst, þar sem stafrænar lokar eru einfaldari í framleiðslu en nákvæmar hlutfallslokar.
Þrátt fyrir þessar framfarir halda hefðbundnir WH stefnustýringarlokar mikilvægum kostum. Þær krefjast minna háþróaðrar rafeindabúnaðar, þola mengun betur en hlutfallslokar og fella óaðfinnanlega inn í núverandi kerfi sem eru byggð í samræmi við ISO 4401 staðla. Fyrir forrit sem krefjast öflugrar skipta með miklu flæði án stöðugrar stjórnunar eru WH lokar áfram hagkvæmasta lausnin.
Bosch Rexroth viðurkennir þessa samkeppnisþrýsting og hefur þróað sína tengda vökvakerfi. Þessi nálgun bætir skynjurum og stafrænum viðmótum við hefðbundna vökvaíhluti, og færir þá inn í Industry 4.0 umhverfi án þess að þurfa fullkomna endurhönnun kerfisins. WH loki með innbyggðum þrýstiskynjara og stöðuvöktun getur veitt dýrmæt gögn fyrir fyrirsjáanlegt viðhald á sama tíma og hann sinnir grundvallarskiptaaðgerð sinni.
Rétt val á ventil
Val á milli hefðbundins WH stefnustýringarventils og nýrri tækni fer eftir sérstökum umsóknarkröfum þínum. Fyrir ný kerfi sem krefjast nákvæmrar hraðastýringar eða flókinna hreyfiprófíla eru hlutfallslokar eða stafræn vökvakerfi skynsamleg þrátt fyrir hærri kostnað og viðhaldsþörf.
Fyrir varahluti í núverandi kerfum eru WH lokar venjulega hagnýtasta valið. Þeir falla inn í staðlað ISO 4401 uppsetningarmynstur, vinna með núverandi stýrirásum og veita sannaðan áreiðanleika. Einbeittu þér að birgjavali þínu að fyrirtækjum sem bjóða upp á góða tæknilega aðstoð og sérstaka stillingarvalkosti sem þú þarft, eins og stillanlegan skiptitíma eða þrýstingsmiðju.
Þegar erfitt eða ómögulegt er að ná mengunarstýringu eru hefðbundnir stýristýrðir stefnustýringarlokar greinilega betri en hlutfallslegir valkostir. Atvinnugreinar eins og námuvinnsla, skógrækt og niðurrif falla oft í þennan flokk. Stærra innra rými WH lokans og einfaldari hönnun þola aðstæður sem myndu fljótt eyðileggja flóknari stjórntæki.
Lykillinn er að passa ventlatækni við raunverulegar kerfisþarfir frekar en að velja sjálfkrafa nýjasta kostinn. WH röð stefnustýringarlokar hafa verið í framleiðslu í áratugi vegna þess að þeir leysa raunveruleg vandamál á áhrifaríkan hátt. Þeir munu halda áfram að þjóna iðnaðarkerfum svo lengi sem forrit eru til sem meta einfaldleika, styrkleika og mikla flæðisgetu umfram stöðuga breytilega stjórn.
Að skilja hvernig þessir lokar virka, hvað þeir gera vel og hvar valkostir gætu þjónað betur hjálpar þér að taka upplýstar ákvarðanir fyrir tiltekna vökvakerfin þín. Hvort sem þú ert að viðhalda núverandi búnaði eða hanna nýjar uppsetningar, þá verðskuldar WH stefnustýringarventillinn íhugun sem sannað, áreiðanleg lausn fyrir vökvastýringar með miklum krafti.
