Þegar unnið er með vökvakerfi þarftu íhluti sem halda vökvanum í rétta átt. Check Valve RVP 25 er áreiðanlegt tæki sem er hannað til að gera nákvæmlega það. Þessi loki leyfir vökvaolíu að flæða frjálst í eina átt á meðan hann hindrar afturflæði. Þetta er einfalt hugtak, en Check Valve RVP 25 gerir þetta starf einstaklega vel í miðlungs til háþrýstikerfi.
RVP 25 tilheyrir fjölskyldu bakventla sem framleiddir eru af þekktum evrópskum framleiðendum eins og HYDAC og MHA Zentgraf. Þú getur líka fundið samhæfðar útgáfur frá fyrirtækjum eins og Huade og Hengli. Þessir lokar festast beint á sundur, sem eru málmblokkir sem skipuleggja vökvatengingar. Þessi hönnun sparar pláss og gerir uppsetninguna hreinni en að nota einstaka rörtengi.
Talan "25" vísar til nafnstærðar lokans, sem er DN25 eða um það bil einn tommur í þvermál. Þessi stærð ræður við miðlungs til stóran flæðishraða, venjulega á milli 150 og 550 lítra á mínútu. Það er nóg fyrir byggingartæki, iðnaðarvélar og sjálfvirk kerfi. Check Valve RVP 25 virkar best í forritum þar sem þú þarft stöðugt einstefnuflæði án þess að hjóla oft.
Hvernig eftirlitsventillinn RVP 25 virkar í raun
Inni í Check Valve RVP 25 finnurðu nokkra grunnhluta sem vinna saman. Það er ventilhús, keilulaga sæti, stimpla eða kúla á hreyfingu, gormur og gúmmíþéttingar sem kallast O-hringir. Hönnunin er einföld, sem gerir hana áreiðanlega.
Þegar vökvavökvi þrýstir í gegnum lokann í rétta átt, sigrast þrýstingurinn á gormkraftinum. Þetta ýtir stimplinum frá sæti sínu og skapar op fyrir vökva að fara í gegnum. Þrýstifallið í þessu áframstreymi er tiltölulega lítið, venjulega aðeins nokkrar börur jafnvel við háan flæðishraða. Þessi skilvirkni þýðir að dælan þín vinnur ekki meira en nauðsynlegt er.
Þegar vökvi reynir að flæða afturábak ýtir gormurinn stimplinum strax aftur á móti sætinu. Keiluformið skapar þétt innsigli og öfugþrýstingurinn hjálpar í raun að þrýsta innsiglinum enn fastar. Þessi málm-í-málm snerting stöðvar nánast allan leka. Samkvæmt iðnaðarstöðlum eins og DIN EN 12266, nær Check Valve RVP 25 það sem kallast „núlleka“ flokkun, þó að nokkur lágmarks leka sé eðlileg við raunverulegar aðstæður.
Mismunandi framleiðendur nota aðeins mismunandi innri hönnun. HYDAC útgáfur nota venjulega keilulaga stimpil fyrir nákvæmni stjórn. Zentgraf módel nota oft kúluhönnun, sem bregst hraðar við lægri þrýsting. Báðar aðferðir virka vel, en keiluhönnunin veitir almennt þéttari vikmörk. Check Valve RVP 25 frá öðrum hvorum framleiðanda meðhöndlar vökvaolíur sem eru byggðar á steinefnum með seigju á bilinu 2,8 til 500 fermillímetrar á sekúndu. Þú vilt halda vökvavökvanum þínum síuðum í að minnsta kosti 20 míkron til að koma í veg fyrir mengun inni í lokanum.
Tækniforskriftir sem skipta máli
Að skilja forskriftir Check Valve RVP 25 hjálpar þér að velja rétta lokann fyrir kerfið þitt. Vinnuþrýstingurinn er ein mikilvægasta talan. Flestir RVP 25 lokar höndla allt að 350 bör, sem jafngildir um 5.000 pundum á fertommu. Sumar útgáfur frá birgjum eins og Huade og Hengli eru metnar fyrir 315 bör, sem er samt nóg fyrir flest forrit. Þessi þrýstingseinkunn gildir þegar þú notar venjulega jarðolíu við venjulegt hitastig.
Hámarksrennsli er örlítið mismunandi milli framleiðenda. HYDAC gefur Check Valve RVP 25 þeirra 150 lítra á mínútu eða um 568 lítra á mínútu. Zentgraf og samhæfðir kínverskir framleiðendur halda fram flæðihraða á milli 400 og 550 lítra á mínútu. Raunverulegt flæði sem kerfið þitt ræður við fer eftir því hversu mikið þrýstingsfall þú getur sætt þig við. Við hærri flæðishraða eykst þrýstingsfallið, sem getur haft áhrif á heildarnýtni kerfisins.
Opnunarþrýstingur, einnig kallaður sprunguþrýstingur, ákvarðar hvenær Check Valve RVP 25 byrjar að opna. Hefðbundnar útgáfur opna við um 7 psi eða 0,5 bör. Þetta er nógu lágt til að lokinn skapi ekki óþarfa viðnám við venjulega notkun. Hins vegar er hægt að panta útgáfur með hærri opnunarþrýstingi, allt frá 25 psi upp í 65 psi eða 4,5 bar. Hærri opnunarþrýstingur virkar betur í kerfum þar sem þú þarft að koma í veg fyrir smá bakflæði, jafnvel við lágmarks öfugþrýsting. Hafðu í huga að framleiðendur leyfa plús eða mínus 30 prósent vikmörk á þessum opnunarþrýstingsgildum.
Hitastig er annað hagnýtt atriði. The Check Valve RVP 25 starfar á öruggan hátt frá neikvæðum 20 gráðum á Celsíus til jákvæðra 100 gráður á Celsíus. Það er neikvæð 4 gráður á Fahrenheit til 212 gráður á Fahrenheit. Þessi mörk koma frá O-hringjum úr gúmmíi, sem venjulega eru gerðir úr FPM eða NBR efnum. FPM höndlar hærra hitastig betur, á meðan NBR kostar minna og virkar fínt við miðlungs aðstæður.
Lokahlutinn sjálfur er gerður úr kolefnisstáli, oft með fosfathúð til að standast tæringu. Stimpillinn eða kúlan á hreyfingu notar hert stál til að standast milljónir lota án þess að slitna. Sumir framleiðendur bjóða upp á sinkhúðun sem aðra yfirborðsmeðferð. Þetta efnisval gerir Check Valve RVP 25 endingargott í óhreinu iðnaðarumhverfi.
Tengingarmöguleikar innihalda NPT þræði, SAE O-hringa tengi og BSPP þræði. Hins vegar setja flestir notendur Check Valve RVP 25 beint á greini með því að nota bolta frekar en snittari tengingar. Þessi festingarstíll er hreinni og áreiðanlegri fyrir kerfi með mörgum lokum.
Líkamlegar stærðir og uppsetningarkröfur
Það skiptir máli þegar þú ert að samþætta Check Valve RVP 25 inn í vökvagreinina þína að ná réttum málunum. Lokinn er um það bil 172 millimetrar á lengd, 79,5 millimetrar á hæð og er mismunandi á breidd eftir tilteknu gerðinni. Það er um 6,8 tommur á lengd og 3,1 tommur á hæð. Festingarflöturinn þar sem ventillinn festist við greinarkerfið er 165 mm á lengd og 120 mm á breidd á HYDAC útgáfum.
Gáttirnar þar sem vökvi fer inn og út eru með 100 millimetra millibili frá miðju til miðju. Þetta er staðlað bil sem notað er yfir marga vökvaíhluti, sem gerir það auðveldara að hanna dreifikerfi sem rúma marga ventla. Þvermál portsins sjálft er 28 millimetrar, hentugur fyrir eins tommu festingar.
Þú þarft að bora festingargöt í greinarhlutanum þínum til að taka við Check Valve RVP 25. Þessi göt ættu að vera 11,5 mm í þvermál, með 60 mm millibili. Flestar uppsetningar nota fjóra til sex M10 bolta, sem eru 10 mm í þvermál. Ráðlagt tog fyrir þessa bolta er 70 Newton-metrar, sem tryggir þétta þéttingu án þess að skemma ventilhús eða greini. Ofhert getur sprungið húsið eða afmyndað þéttiflötinn.
Áður en þú setur upp eftirlitsventilinn RVP 25 skaltu ganga úr skugga um að uppsetningaryfirborð margvíslegrar festingar sé flatt og slétt. Yfirborðsgrófleiki ætti að vera betri en 0,8 míkrómetrar og flatleiki ætti að vera innan við 0,01 millimetrar á 100 millimetra lengd. Þessi þrönga vikmörk koma í veg fyrir leka í kringum O-hringa innsiglið. Hefðbundin O-hringsstærð fyrir RVP 25 er 32 mm á 3 mm þversnið.
Þegar þú ert tilbúinn að setja upp skaltu setja þunnt lag af samhæfri vökvaolíu eða fitu á O-hringinn. Þessi smurning hjálpar O-hringssætinu að sitja rétt án þess að snúa eða klemma. Settu eftirlitsventilinn RVP 25 á greinina og ræstu alla festingarboltana með höndunum. Hertu þau síðan smám saman í krossmynstri, svipað og þú myndir herða á hjólhjólum á bíl. Þessi jafna aðdráttur kemur í veg fyrir að ventlahlutinn skekkist.
Hægt er að setja afturlokann RVP 25 upp í hvaða stefnu sem er. Þú getur fest það lárétt, lóðrétt eða í horn. Gakktu úr skugga um að flæðisstefnan passi við örina sem er merkt á ventilhúsinu. Örin sýnir frjálsa flæðistefnuna, þar sem vökvi ætti að fara inn í port P1 og fara út í port P2. Að setja lokann aftur á bak kemur í veg fyrir allt flæði, sem gæti skemmt dæluna þína eða aðra íhluti.
Þyngd er annað íhugun ef þú ert að hanna farsímakerfi. Check Valve RVP 25 vegur um það bil 5,8 kíló, sem er um 12,8 pund. Þetta felur í sér ventilhús og staðlaðan uppsetningarbúnað. Stærri útgáfur með mismunandi tengistillingum gætu vegið aðeins meira.
Að bera saman mismunandi framleiðendur og birgja
Nokkur fyrirtæki framleiða Check Valve RVP 25 eða sambærilegt sambærilegt. Að skilja muninn hjálpar þér að taka skynsamlega kaupákvörðun byggða á fjárhagsáætlun þinni og frammistöðuþörfum.
HYDAC er líklega þekktasta nafnið í vökvaeftirlitslokum. Check Valve RVP 25 þeirra býður upp á breiðasta úrval opnunarþrýstingsvalkosta, frá 7 psi upp í 65 psi. HYDAC lokar gangast undir strangar prófanir og eru með ISO 9001 vottun. Þú munt finna HYDAC vörur í gegnum dreifingaraðila eins og ValinOnline og Motion Industries um Norður-Ameríku og Evrópu. Gallinn er kostnaður. HYDAC Check Valve RVP 25 einingar keyra venjulega á milli 300 og 500 Bandaríkjadala eftir uppsetningu. Hins vegar er framboðið frábært og venjulega er hægt að fá varahluti fljótt.
MHA Zentgraf framleiðir Check Valve RVP 25 gerðir fyrst og fremst fyrir Evrópumarkað. Lokar þeirra nota kúlugerð í stað keilustimpla, sem sumir verkfræðingar kjósa fyrir lægri opnunarþrýsting. Zentgraf lokar eru nettir og virka vel í þröngum rýmum. Þeir uppfylla DIN staðla og bjóða upp á sérsniðnar valkosti. Verðið fellur á milli 200 og 400 dollara. Þú getur fundið Zentgraf lokar í gegnum DirectIndustry og stundum á eBay, þó að framboð utan Evrópu geti verið takmarkað.

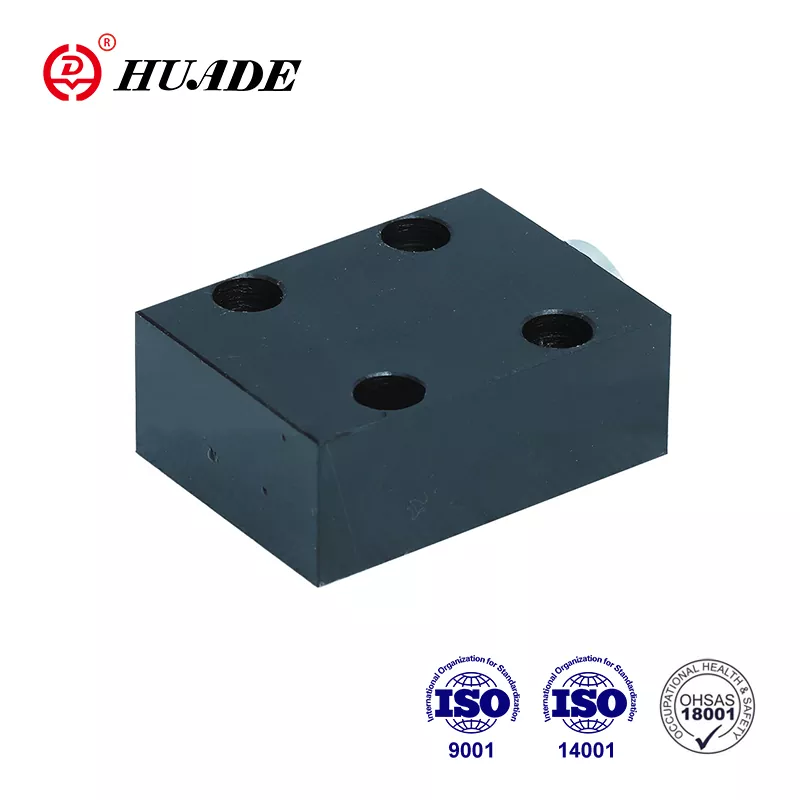

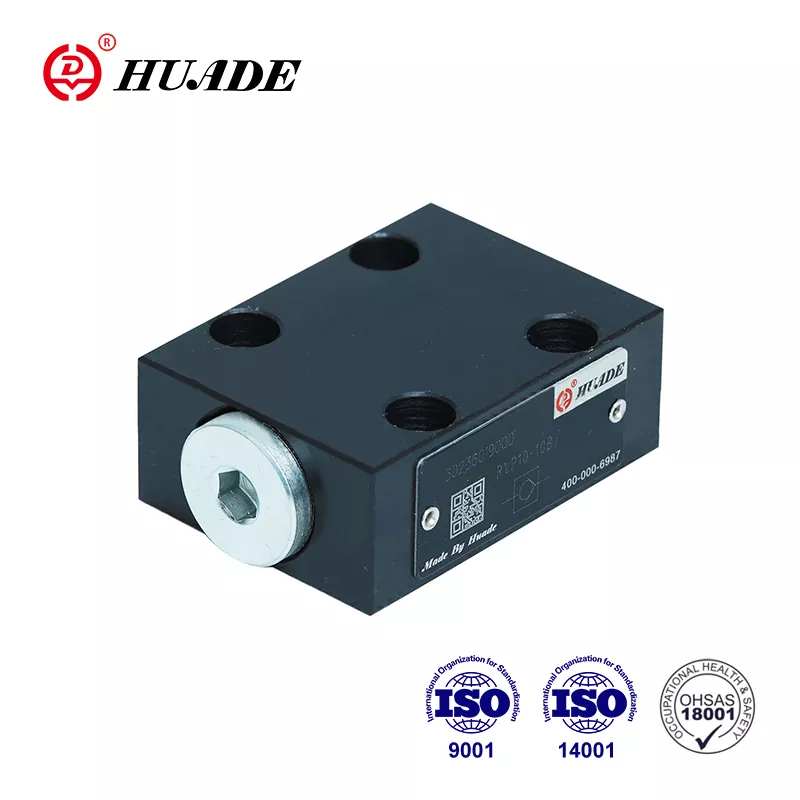

Kínverskir framleiðendur eins og Huade og Hengli búa til samhæfðar útgáfur af Check Valve RVP 25 á mun lægra verði. Huade markaðssetur lokana sína sem Rexroth-samhæfða, sem þýðir að þeir passa líkamlega á staði sem eru hannaðir fyrir Rexroth íhluti. Verð byrja í kringum 42 dollara FOB frá Kína, þó þú þarft að gera grein fyrir sendingar- og innflutningsgjöldum. Lágmarkspöntunarmagn er oft bara eitt stykki, sem gerir Huade aðlaðandi fyrir lítil verkefni eða viðgerðir. Hengli býður upp á svipaða verðlagningu og bætir við valkostum eins og aukinni tæringarþol í gegnum sérstaka húðun.
Gæðamunur er á milli úrvals- og lággjaldamerkja. HYDAC og Zentgraf lokar hafa venjulega strangari framleiðsluvikmörk, sem þýðir stöðugri opnunarþrýsting og lengri endingartíma. Kínversk framleidd Check Valve RVP 25 einingar virka fínt fyrir mörg forrit, en þú gætir séð meiri breytileika frá lokum til loka. Ef þú ert að byggja upp mikilvægt kerfi þar sem bilun gæti verið hættuleg eða dýr, þá er skynsamlegt að borga aukalega fyrir HYDAC eða Zentgraf loki. Fyrir almennan iðnaðarbúnað með minna krefjandi kröfur veita Huade eða Hengli lokar gott gildi.
Allir þessir framleiðendur bjóða upp á ISO 9001 vottun, sem þýðir að þeir fylgja gæðastjórnunarstöðlum. Sumir eru einnig með umhverfisvottorð eins og ISO 14001 og öryggisvottorð eins og ISO 45001. Þegar pantað er skaltu ganga úr skugga um að birgir þinn geti veitt efnisvottorð og prófunarskýrslur ef þú þarft á þeim að halda til að uppfylla reglur.
Raunveruleg notkun á eftirlitsventil RVP 25
The Check Valve RVP 25 kemur fyrir í mörgum gerðum vökvabúnaðar í mismunandi atvinnugreinum. Að skilja þessi forrit hjálpar þér að sjá hvar þessi loki passar inn í raunveruleg kerfi.
Byggingar- og jarðvinnubúnaður notar Check Valve RVP 25 mikið. Gröfur eru til dæmis með vökvaarma sem þurfa að halda stöðu sinni þegar stjórnandinn hættir að færa stjórntækin. Eftirlitsventill RVP 25 settur upp við strokkinn kemur í veg fyrir að olía flæði aftur á bak, sem myndi láta handlegginn falla. Þessi hleðsluaðgerð heldur stjórnendum öruggum og gerir nákvæma stjórn. Svipuð forrit birtast í jarðýtum, krana og lyftara.
Framleiðsla véla nýtur góðs af Check Valve RVP 25 uppsetningum á nokkra vegu. CNC vinnslustöðvar nota vökvaklemma til að halda vinnuhlutum stöðugum meðan á skurði stendur. Afturlokar tryggja að klemmurnar haldist þéttar, jafnvel þótt dæluþrýstingur sveiflist. Sprautumótunarvélar dæla heitu plasti í mót undir miklum þrýstingi. Athugunarventillinn RVP 25 kemur í veg fyrir að plast flæði aftur á bak í gegnum inndælingarrásina, sem myndi sóa efni og hægja á framleiðslu.
Málmvinnslubúnaður eins og pressur og klippur mynda gífurlegan kraft í gegnum vökvahólka. Þessi kerfi þurfa áreiðanlega afturloka til að koma í veg fyrir stjórnlausa hreyfingu þegar stjórnandinn sleppir stjórntækjunum. The Check Valve RVP 25 höndlar háan þrýsting og flæðishraða sem er dæmigerður í málmvinnslu. Lágt þrýstingsfall þýðir að kerfið helst skilvirkt jafnvel á hröðum lotum.
Landbúnaðartæki, þar á meðal dráttarvélar og uppskeruvélar, eru með vökvakerfi fyrir áhöld og stýri. Eftirlitsventillinn RVP 25 verndar vökvadælur fyrir skemmdum á snúningi sem gæti orðið þegar dráttarvélin slekkur á sér. Lokinn hjálpar einnig til við að viðhalda þrýstingi í lyfturásum og kemur í veg fyrir að verkfæri reki hægt niður þegar lagt er í brekkur.
Sjálfvirkar framleiðslulínur nota oft vökvaafl fyrir endurtekin verkefni eins og stimplun, pressun og efnismeðferð. The Check Valve RVP 25 passar í margvíslega blokkir sem stjórna mörgum strokkum frá miðlægum stað. Þessi skipulagða nálgun minnkar lagnir, sparar pláss og einfaldar bilanaleit. Rennslishraði allt að 550 lítrar á mínútu gerir RVP 25 hentugan jafnvel fyrir hraðvirkan framleiðslubúnað.
Eitt sérstakt dæmi felur í sér vélfærasamsetningarkerfi þar sem eftirlitsventillinn RVP 25 vinnur við hlið þrýstiloka í þéttri grein. Vélmennisarmurinn hreyfist hratt og nákvæmlega og krefst flæðihraða um 600 lítra á mínútu. Með því að setja upp Check Valve RVP 25 náðu verkfræðingarnir 15 prósent betri skilvirkni kerfisins samanborið við fyrri uppsetningu. Lágt þrýstingsfall þýddi að dælan notaði minni orku og dró úr rekstrarkostnaði.
Kyrrstæðar vökvaafleiningar í verksmiðjum eru oft með Check Valve RVP 25 einingar við dæluúttak. Þetta kemur í veg fyrir að kerfisþrýstingur flæði aftur í gegnum dæluna þegar hún stöðvast, sem gæti valdið skemmdum. Lokinn leyfir einnig mýkri ræsingu vegna þess að dælan þarf ekki að sigrast á kerfisþrýstingi strax. Þetta forrit er einfalt en mikilvægt fyrir áreiðanleika.
Viðhald og bilanaleit RVP 25
Reglulegt viðhald heldur Check Valve RVP 25 þínum rétt í mörg ár. Góðu fréttirnar eru þær að þessar lokar þurfa lágmarks athygli ef þeir eru settir rétt upp og starfræktir innan hönnunarmarka þeirra.
Byrjaðu á sjónrænni skoðun á sex til tólf mánaða fresti, allt eftir því hversu erfitt kerfið þitt virkar. Leitaðu að olíu sem lekur í kringum ventilhúsið eða uppsetningaryfirborðið. Nokkrir dropar gætu gefið til kynna slitinn O-hring sem þarf að skipta um. Mikill leki gæti þýtt að festingarboltar hafi losnað eða yfirborð margvíslegrar skemmdar. Athugaðu að allir festingarboltar haldist þéttir við tilgreint 70 Newton-metra tog.
Að prófa opnunarþrýstinginn segir þér hvort innri gormurinn sé enn að virka rétt. Þú þarft prófunarbekk með stillanlegum þrýstings- og flæðistýringum. Tengdu afturlokann RVP 25 við prófunarbekkinn og aukið þrýstinginn smám saman áfram. Athugaðu þrýstinginn sem flæði byrjar við. Berðu þetta saman við forskrift lokans. Ef opnunarþrýstingurinn hefur aukist umtalsvert gæti verið mengun í lokanum sem heldur stimplinum frá sætinu. Ef opnunarþrýstingur hefur minnkað getur gormurinn verið að veikjast vegna þreytu eða tæringar.
Innri hreinsun verður nauðsynleg ef þú tekur eftir því að eftirlitsventillinn RVP 25 festist eða bregst hægt. Fjarlægðu lokann af greinarkerfinu og taktu hann varlega í sundur. Sumir lokar þurfa sérstök verkfæri til að forðast að skemma innri hluta. Hreinsaðu alla íhluti með leysi sem er samhæft við vökvavökvann þinn. Brennivín virkar vel fyrir jarðolíukerfi. Skoðaðu keilusæti og stimpil fyrir slit eða rispur. Jafnvel litlar ófullkomleikar geta valdið leka. Athugaðu gorminn með tilliti til tæringar eða varanlegrar aflögunar.
Skiptu um O-hringana meðan á meiriháttar viðhaldi stendur. Þessar gúmmíþéttingar missa sveigjanleika með tímanum, sérstaklega ef þær verða fyrir miklum hitastigi eða ósamrýmanlegum vökva. Notaðu ósvikna O-hringa sem passa við upprunalega efnið. FPM O-hringir kosta meira en NBR en endast lengur við heitar aðstæður. Berið þunnt lag af vökvavökva á nýja O-hringi við samsetningu.
Hægt er að skipta um ventlahylki inni í Check Valve RVP 25 á flestum gerðum. Ef þú finnur mikið slit eða skemmdir er oft hagkvæmara að panta nýtt skothylki en að reyna að gera við einstaka íhluti. Gakktu úr skugga um að varahlutir komi frá upprunalega framleiðandanum eða staðfestum samhæfum uppruna. Almennir hlutar gætu ekki uppfyllt sömu forskriftir um vikmörk.
Geymið varaafturloka RVP 25 einingar á hreinum, þurrum stað. Lokaðu höfnunum með plasthettum til að koma í veg fyrir mengun. Geymsla á miklum hita getur skemmt O-hringa, svo geymdu varahluti á loftslagsstýrðu svæði ef mögulegt er. Athugaðu geymda loka árlega og skiptu um alla O-hringa sem sýna merki um rýrnun.
Mikilvæg rekstrarsjónarmið
Nokkrir þættir hafa áhrif á hversu vel Check Valve RVP 25 virkar í þínu tilteknu kerfi. Skilningur á þessum sjónarmiðum hjálpar þér að forðast vandamál.
Tíðni hringrásar skiptir meira máli en flestir gera sér grein fyrir. Check Valve RVP 25 höndlar einstaka hjólreiðar mjög vel, en hann er ekki hannaður fyrir hraða, samfellda notkun. Framleiðendur tilgreina venjulega hámarkstíma líftíma upp á 10.000 aðgerðir fyrir staðlaðar útgáfur. Ef notkun þín er notuð oftar, slitna gormurinn og þéttiflöturinn hraðar. Íhugaðu í staðinn flugstýrðan afturloka fyrir háhraða notkun.
Seigja vökva breytir þrýstingsfallinu í gegnum Check Valve RVP 25. Forskriftirnar gera ráð fyrir jarðolíu með seigju um 335 SUS, sem er dæmigert fyrir iðnaðarvökvakerfi. Þykkari vökvar skapa meiri þrýstingsfall, sem dregur úr skilvirkni kerfisins og framleiðir meiri hita. Þynnri vökvar gætu ekki smurt innri hluta nægilega vel, sem veldur hraðari sliti. Haltu þig við tilgreint seigjusvið sem er 2,8 til 500 fermillímetrar á sekúndu til að ná sem bestum árangri.
Mengun er helsti óvinur allra vökvaventla, þar á meðal Check Valve RVP 25. Þröngt bilið inni í lokanum þolir ekki óhreinindi eða málmagnir. Alltaf síaðu vökvavökvann í að minnsta kosti 20 míkron, og helst 10 míkron eða fínni. Settu síuna fyrir framan eftirlitsventil RVP 25 til að ná mengun áður en hún nær lokanum. Skiptu um síur reglulega í samræmi við áætlun framleiðanda.
Öfgar hitastigs hafa áhrif á bæði frammistöðu og líftíma. Þó að eftirlitsventillinn RVP 25 virki frá neikvæðum 20 til jákvæðum 100 gráðum á Celsíus, þá er betra að vera í miðju þessu bili. Mjög kalt hitastig gerir innsigli stíft og getur aukið opnunarþrýsting. Mjög heitt hitastig mýkir innsigli og flýtir fyrir sliti. Ef kerfið þitt er stöðugt heitt skaltu íhuga að uppfæra í FPM O-hringi eða bæta varmaskipti við vökvarásina þína.
Uppsetningarstefna hefur ekki áhrif á Check Valve RVP 25 vélrænt, en það getur skipt máli varðandi viðhaldsaðgang. Festu lokann þar sem þú getur náð í festingarboltana fyrir framtíðarþjónustu. Ef mögulegt er skaltu stilla því þannig að allar fastar loftbólur geti sloppið út á náttúrulegan hátt. Þó að lokinn virki í hvaða stöðu sem er, þá auðveldar útblástur lofts við fyrstu gangsetningu að setja hann upp með láréttum höfnum.
Kerfisþrýstingur geta skemmt hvaða vökvaíhluti sem er, þar á meðal afturlokar. Gakktu úr skugga um að kerfið þitt hafi fullnægjandi þrýstilokunarventla sem eru stærðir fyrir flæði dælunnar. Check Valve RVP 25 er metinn fyrir 350 bör samfelldan þrýsting, en endurteknir toppar yfir þessari einkunn munu stytta líftíma hans. Íhugaðu að setja upp þrýstidempara eða rafgeyma ef kerfið þitt verður fyrir tíðum þrýstihækkunum.
Að velja réttan eftirlitsventil RVP 25 fyrir kerfið þitt
Til að velja rétta ventilforskriftina þarf að passa ventilgetu við kerfiskröfur þínar. Byrjaðu á því að bera kennsl á hámarks rekstrarþrýsting kerfisins. Bættu við öryggisbili sem er að minnsta kosti 20 prósent til að taka tillit til þrýstingsskota. Ef kerfið þitt keyrir venjulega á 280 börum, gefur 350 bör einkunnin á Check Valve RVP 25 fullnægjandi framlegð. Fyrir hærri þrýsting þarftu aðra ventlaseríu.
Rennslisútreikningur kemur næst. Ákvarðu hámarksflæði í gegnum hringrásina þar sem þú setur upp eftirlitsventilinn RVP 25. Berðu þetta saman við flæðisgildi lokans, venjulega 150 til 550 lítrar á mínútu eftir framleiðanda. Ekki gleyma að athuga þrýstifallsferilana. Hærra rennsli veldur stærra þrýstingsfalli, sem sóar orku og framleiðir hita. Ef nauðsynlegt flæði þitt skapar meira en 10 bör þrýstingsfall skaltu íhuga stærri lokastærð eða tvo loka samhliða.
Val opnunarþrýstings fer eftir tilteknu forriti þínu. Fyrir flesta notkun virkar venjulegur 0,5 bör opnunarþrýstingur vel. Þessi lága stilling lágmarkar viðnám við venjulega notkun. Hins vegar gætir þú þurft meiri opnunarþrýsting við ákveðnar aðstæður. Ef þú ert að reyna að halda álagi lóðrétt veitir hærri opnunarþrýstingur betra öryggi gegn reki. Ef þú þarft að koma í veg fyrir bakflæði, jafnvel lítinn bakþrýsting, skaltu velja 4,5 bör opnunarþrýsting. Mundu að hærri opnunarþrýstingur eykur einnig framþrýstingsfallið.
Port stillingar verða að passa við greinarkerfið þitt eða leiðslur. Check Valve RVP 25 kemur með ýmsum tengimöguleikum, þar á meðal NPT þræði, SAE O-hringa tengi og BSPP þræði. Til að festa upp á dreifibrautina, gakktu úr skugga um að portbilið og mynstrið fyrir uppsetningargata passi við hönnun þinnar á margvísunum. Flestir framleiðendur bjóða upp á CAD gerðir sem þú getur flutt inn í hönnunarhugbúnaðinn þinn til að staðfesta passa. Sæktu þessar gerðir áður en þú kaupir.
Efnissamhæfi skiptir sköpum fyrir langan endingartíma loka. Hið staðlaða Check Valve RVP 25 vinnur með vökvaolíu sem byggir á steinefnum og fosfat ester vökva. Ef þú ert að nota vatns-glýkól blöndur, tilbúna vökva eða niðurbrjótanlegar olíur skaltu staðfesta samhæfni við bæði ventilhús og innsigli. Sumir framleiðendur bjóða upp á sérstakt innsigli fyrir óvenjulega vökva. Ef þú ert í vafa skaltu hafa samband við tækniaðstoð framleiðanda til að fá leiðbeiningar.
Fjárhagsaðstæður hafa áhrif á val þitt á vörumerki. Ef kostnaður er aðaláhyggjuefni þitt og umsókn þín er ekki mikilvæg, bjóða Huade eða Hengli útgáfur af Check Valve RVP 25 verulegan sparnað. Fyrir krefjandi forrit þar sem áreiðanleiki er í fyrirrúmi, réttlæta HYDAC eða Zentgraf lokar hærri kostnað með betri samkvæmni og stuðningi. Íhugaðu heildarkostnað við eignarhald, þar á meðal hugsanlega niður í miðbæ ef loki bilar, ekki bara upphaflegt kaupverð.
Leiðslutími og framboð skipta máli við skipulagningu verkefna. HYDAC lokar eru fáanlegir í Norður-Ameríku og Evrópu, oft sendingar innan nokkurra daga. Kínverskir framleiðendur gætu þurft nokkrar vikur fyrir afhendingu, sérstaklega ef þú þarft að sérsníða. Skipuleggðu pöntunina í samræmi við það til að koma í veg fyrir tafir á verkefnum.
Hvernig eftirlitsventillinn RVP 25 er í samanburði við aðra valkosti
Að skilja valkosti hjálpar þér að staðfesta að Check Valve RVP 25 sé rétti kosturinn fyrir umsókn þína. Nokkrar aðrar gerðir ventla veita einstefnu flæðistýringu, hver með mismunandi styrkleika.
Venjulegir innbyggðir eftirlitslokar eins og RV röðin nota sömu grunnreglu og RVP 25 en tengjast með snittari höfnum í stað þess að bolta á margvíslegan. RV röðin virkar fínt fyrir einföld lagnakerfi, en Check Valve RVP 25 sparar töluvert pláss í margvíslegri hönnun. Þú getur pakkað mörgum RVP 25 lokum í þéttan blokk í stað þess að renna rörum til einstakra húsbílaloka. Þetta dregur úr lekastöðum og gerir kerfið skipulagðara. Hins vegar, ef þú ert að endurbæta núverandi pípukerfi, gæti RV lokar verið auðveldara að setja upp en að endurhanna fyrir uppsetningu á margvíslegum hætti.
Stýrimannastýrðir afturlokar bjóða upp á viðbótarstýringargátt sem gerir þér kleift að opna lokann jafnvel gegn öfugþrýstingi. Þessi eiginleiki er gagnlegur þegar þú þarft að draga inn strokk sem hefur verið læst með afturloka. Check Valve RVP 25 hefur ekki þessa stýriaðgerð, sem gerir hann einfaldari og ódýrari. Ef þú þarft örugglega flugmannsaðgerð, muntu vilja aðra ventlagerð. En fyrir grunnflæðisstýringu í einstefnu er einfaldari Check Valve RVP 25 áreiðanlegri vegna þess að hann hefur færri hluta til að bila.
Kúlulokar frá framleiðendum eins og Zentgraf bregðast mjög hratt við vegna þess að boltinn hefur minni massa en keilustimpla. Þessi hröðu viðbrögð virka vel í kerfum með hröðum þrýstingsbreytingum. Hins vegar, keiluhönnun eins og þau sem notuð eru í HYDAC Check Valve RVP 25 einingar þétta venjulega betur vegna þess að keilan veitir meira snertiflötur við sætið. Keiluhönnunin höndlar einnig háþrýsting á áreiðanlegri hátt yfir milljónir lota. Val þitt á milli kúlu og keilu fer eftir því hvort þú þarft hraðari viðbrögð eða betri þéttingu.
Hlutfallslokar veita breytilegt flæðisstýringu í stað einfaldrar kveikjar og slökktuaðgerðar. Þetta eru allt öðruvísi en afturlokar og þjóna öðrum tilgangi. Ekki rugla þessu tvennu saman. Hlutfallslokar kosta miklu meira og þurfa rafeindastýringu. Check Valve RVP 25 er óvirkt tæki sem virkar sjálfkrafa út frá þrýstingsmun. Þessi einfaldleiki gerir það afar áreiðanlegt og hentugur fyrir grunnflæðistýringarverkefni.
Fjöðraðir öryggisventlar líta út eins og afturlokar en þjóna annarri virkni. Þrýstilokar verja kerfi fyrir ofþrýstingi með því að opna þegar þrýstingur fer yfir sett mörk. Eftirlitsventillinn RVP 25 starfar á grundvelli flæðisstefnu, ekki þrýstingsstigs. Mörg kerfi nota báðar tegundir loka saman. Eftirlitsventillinn RVP 25 kemur í veg fyrir bakflæði á meðan öryggisventlar höndla þrýstingsstuðla.
Framtíðarstraumar og tæknisamþætting
Vökvatækni heldur áfram að þróast og Check Valve RVP 25 er að laga sig ásamt iðnaðinum. Sumir framleiðendur bjóða nú upp á afturloka með innbyggðum skynjurum sem fylgjast með flæði, þrýstingi og hitastigi. Þessar snjalllokar tengjast iðnaðar Internet of Things netkerfum, sem gerir kerfiseftirlit í rauntíma kleift. Þó að samþætting skynjara sé ekki algeng ennþá í RVP 25 sérstaklega, táknar það hvert tæknin stefnir. Fyrirsjáanlegt viðhald verður mögulegt þegar þú getur fylgst með afköstum ventils úr fjarlægð.
Endurbætur á efnisvísindum gera það að verkum að vökvaíhlutir endast lengur í erfiðu umhverfi. Ný innsigli efni standast hærra hitastig og árásargjarn vökva betur en hefðbundið gúmmí. Yfirborðsmeðferðir á ventilhúsum veita betri tæringarþol án þess að auka mikinn kostnað. Þegar þessi tækni þroskast getum við búist við að Check Valve RVP 25 einingar muni takast á við sífellt krefjandi forrit.
Smávæðing er önnur stefna sem hefur áhrif á vökvaventla. Eftir því sem hreyfanlegur búnaður verður þéttari er þrýstingur á að minnka vökvaíhluti en viðhalda afköstum. Hönnun Check Valve RVP 25, sem fest er á margvíslegan hátt, tekur nú þegar betur á þessari þörf en hefðbundnir inline lokar. Framtíðarútgáfur gætu pakkað enn meiri virkni í smærri pakka með háþróaðri framleiðslutækni eins og aukefnaframleiðslu.
Lokahugsanir um eftirlitsventil RVP 25
Check Valve RVP 25 táknar þroskaða, áreiðanlega lausn fyrir einstefnuflæðisstýringu í meðalþrýsti vökvakerfi. Einföld hönnun þess veitir stöðuga frammistöðu í margs konar notkun, allt frá byggingartækjum til sjálfvirkrar framleiðslu. Hæfni lokans til að höndla allt að 350 bör þrýsting og 550 lítra á mínútu flæði gerir hann hentugan fyrir krefjandi iðnaðarnotkun.
Val á milli framleiðenda kemur niður á því að jafna kostnað á móti gæðakröfum. HYDAC býður upp á hágæða afköst og víðtækasta framboð. Zentgraf veitir evrópskri verkfræði góða aðlögun. Huade og Hengli skila hagnýtri frammistöðu á kostnaðarverði. Allir þessir valkostir gefa þér sveigjanleika til að passa val ventla við kröfur verkefnisins.
Rétt uppsetning og viðhald tryggir langan endingartíma. Festið eftirlitsventilinn RVP 25 á flatt, hreint greinarflöt með rétt spenntum boltum. Haltu vökvavökva hreinum og innan tilgreinds hitastigssviðs. Athugaðu opnunarþrýsting reglulega og skiptu um O-hringi á meðan á meiriháttar þjónustutímabili stendur.
Fyrir nákvæmar upplýsingar og CAD módel skaltu heimsækja vefsíður framleiðanda eins og opinbera síðu HYDAC eða verkfræðivettvanga eins og DirectIndustry. Ef þú ert tilbúinn að kaupa bjóða birgjar eins og ValinOnline, Motion Industries og Made-in-China upp á ýmsa verðmöguleika. Hvort sem þú ert að hanna nýtt kerfi eða skipta um slitinn loka, þá veitir Check Valve RVP 25 sannaðan árangur sem þú getur treyst á.
