Hefur þú einhvern tíma velt því fyrir þér hvernig byggingartæki hreyfist svo vel og nákvæmlega? Eða hvernig verksmiðjuvélar geta stjórnað hraða sínum svona nákvæmlega? Svarið liggur oft í litlum en voldugum íhlut sem kallast vökvaþrýstiventill.
Í þessari handbók munum við sundurliða allt sem þú þarft að vita um vökva inngjöf lokar á einfaldan hátt. Hvort sem þú ert nemandi, viðhaldsstarfsmaður eða bara forvitinn um hvernig hlutirnir virka, mun þessi grein hjálpa þér að skilja þessi mikilvægu tæki.
Hvað er vökvaþrýstiventill?
Vökvaþrýstingsloki er eins og vatnskrani fyrir vökvakerfi. Rétt eins og þú snýrð blöndunartæki til að stjórna því hversu hratt vatn flæðir út, stjórnar inngjöfarventill hversu hratt vökvavökvi flæðir í gegnum kerfi.
Einföld líking:Hugsaðu um þetta svona: Þegar þú kreistir garðslöngu kemur minna vatn út og það rennur hægar. Vökvaþrýstiventill virkar á svipaðan hátt - hann skapar minna op sem vökvinn verður að fara í gegnum, sem hægir á flæðinu.
Hvers vegna eru þau mikilvæg?
Vökvaþrýstilokar eru mikilvægir vegna þess að þeir:
- Stjórna hraða vökvahólka og mótora
- Láttu vélar hreyfa sig mjúklega í stað þess að kippast við
- Hjálpaðu rekstraraðilum að vinna af nákvæmni
- Haltu búnaði öruggum með því að koma í veg fyrir skyndilegar hreyfingar
Hvernig virkar vökvaþrýstingsventill?
Vísindin á bak við inngjöfarventla eru í raun frekar einföld. Allt kemur þetta niður á einni grundvallarhugmynd: því minni opnun, því hægara rennsli.
Hér er það sem gerist inni í lokanum:
- Vökvavökvi fer inn í lokann undir þrýstingi
- Vökvinn verður að fara í gegnum lítið op (kallað op)
- Hægt er að stilla stærð þessa ops með því að snúa handfangi eða skrúfu
- Minni opnun = hægara flæði = hægari hreyfing vélarinnar
- Stærra opnun = hraðari flæði = hraðari hreyfing vél
Einföld stærðfræði á bakvið hana
Ekki hafa áhyggjur - við verðum ekki of tæknileg hér! En það hjálpar að vita að flæðishraðinn veltur á þremur meginatriðum:
Stærð opnunar(stærra = meira flæði)
Þrýstimunuryfir lokann (meiri þrýstingur = meira flæði)
Tegund vökvaverið að nota
Verkfræðingar nota sérstakar formúlur til að reikna út nákvæmlega rennslishraða, en grundvallarreglan er auðskilin.
Tegundir vökvagjafarloka
Rétt eins og það eru mismunandi gerðir af blöndunartækjum á heimili þínu, þá eru til nokkrar gerðir af inngjöfarlokum. Hver og einn er hannaður fyrir ákveðin störf.
1. Nálar inngjöf loki
2. Sérvitringur inngjöfarventill
3. Axial Þríhyrningslaga Groove Valve

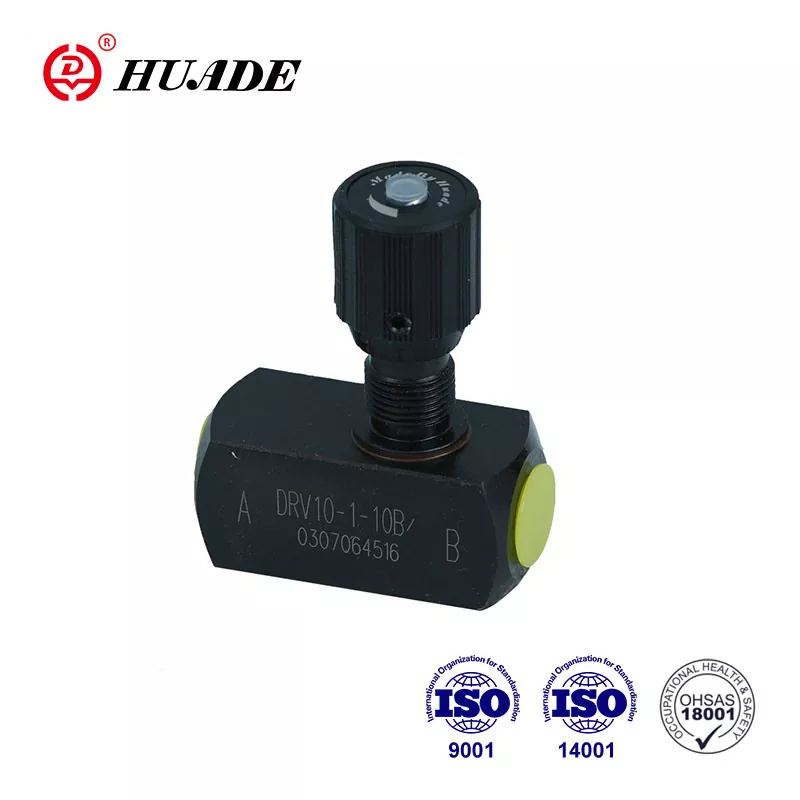

4. Inngjöf eftirlitsventill
Sérstakar gerðir fyrir erfið störf
Þrýstijafnaðir lokar:Þessir stilla sjálfkrafa þegar kerfisþrýstingur breytist og halda flæði stöðugu.
Hitajafnaðir lokar:Þetta aðlagast fyrir hitabreytingum sem hafa áhrif á vökvaþykkt.
Hvar eru vökvaþrýstingslokar notaðir?
Þú munt finna þessar lokar á mörgum stöðum, líklega fleiri en þú gerir þér grein fyrir:
Byggingartæki
- Gröfur: Stjórna hversu hratt handleggurinn hreyfist upp og niður
- Jarðýtur: Stjórna hreyfihraða blaðsins
- Kranar: Tryggðu sléttar lyftingar og lækkun
Verksmiðjuvélar
- Samsetningarlínur: Stjórna hraða færibanda
- Pressur: Stjórnaðu hversu hratt hlutum er pressað saman
- Vélar: Stjórna skurðar- og borhraða
Önnur forrit
- Virkjanir: Stjórna gufu- og gasflæði
- Olíuhreinsunarstöðvar: Stjórna olíuflæðishraða
- Loftræstikerfi: Stjórna vatnsrennsli til hitunar og kælingar
- Prófunarbúnaður: Veita nákvæma stjórn fyrir efnisprófun
Hvernig á að velja rétta inngjöfarventilinn
Að velja rétta inngjöfarventilinn er eins og að velja rétta verkfærið fyrir verkið. Hér eru helstu atriðin sem þarf að huga að:
1. Flæðisþörf
- Lítið flæði: Veldu nálarventla
- Mikið flæði: Veldu fiðrilda- eða sérvitringalokur
2. Rekstrarþrýstingur
- Lágur þrýstingur: Flestar ventlagerðir virka fínt
- Háþrýstingur: Veldu axial þríhyrningslaga gróp lokar
3. Tegund álags
- Stöðugt álag: Grunn inngjöf lokar virka vel
- Breyting á álagi: Íhugaðu þrýstijafnaðar lokar
4. Uppsetningarrými
- Þröng rými: Veldu þétta hönnun
- Nóg pláss: Hvaða tegund getur virkað
5. Viðhaldskröfur
- Auðvelt viðhald: Veldu fiðrildaloka
- Flókin kerfi: Gæti þurft sérhæfðar gerðir
Viðhald og bilanaleit
Eins og öll vélræn tæki þurfa inngjöfarlokar reglulega aðgát til að virka rétt.
Ábendingar um reglulegt viðhald
Haltu því hreinu
- Notaðu hreinan vökvavökva
- Skiptu um síur reglulega
- Skolið kerfið reglulega
Athugaðu fyrir slit
- Skoðaðu innsigli og O-hringa
- Leitaðu að rispum á ventlahlutum
- Skiptu um slitna íhluti áður en þeir bila
Koma í veg fyrir vandamál
- Haltu stillingarhandföngum öruggum
- Verndaðu lokana fyrir óhreinindum og raka
- Fylgdu ráðleggingum framleiðanda
Algeng vandamál og lausnir
| Vandamál | Það sem þú munt taka eftir | Líkleg orsök | Hvað á að gera |
|---|---|---|---|
| Ósamkvæmur hraði | Vélin hreyfist ójafnt | Óhreinn loki eða stífluð sía | Hreinsaðu kerfið, skiptu um síu |
| Olía sem lekur | Vökvapollar undir ventil | Slitin innsigli | Skiptu um þéttingar og þéttingar |
| Valve mun ekki stilla | Handfangið mun ekki snúast | Mengun eða tæring | Hreinsaðu lokann, athugaðu hvort hann sé skemmdur |
| Undarleg hljóð | Hvæsandi eða malandi hljóð | Kavitation eða slitnir hlutar | Athugaðu þrýsting, skiptu um slitna hluta |
| Ofhitnun | Kerfið verður of heitt | Rangur vökvi eða léleg kæling | Notaðu réttan vökva, bættu kælingu |
Að skilja vökvakerfistákn
Verkfræðingar nota sérstök tákn til að sýna inngjöfarventla á vökvaskýringum. Þessi tákn eru staðlað um allan heim, svo allir geta skilið þau.
Grunntákn fyrir inngjöfarventil:Lítur út eins og þríhyrningur með ör í gegnum hann
Stillanleg inngjöf:Er með ör sem sýnir að hægt er að stilla það
Inngjafareftirlitsventill:Sameinar inngjöf og eftirlitsventil tákn
Þessi tákn hjálpa tæknimönnum og verkfræðingum að hafa skýr samskipti um vökvakerfi.
Kostir og gallar
Eins og allt í verkfræði, hafa inngjöfarlokar kostir og gallar.
Kostir
- Einföld hönnun - færri hlutar til að brjóta
- Nákvæm stjórn - mjög nákvæm hraðastýring
- Hagkvæmt - tiltölulega ódýrt
- Auðvelt að skilja - einföld aðgerð
- Áreiðanleg - sannað tækni sem virkar
Ókostir
- Orkutap - skapar hita með því að takmarka flæði
- Getur stíflað - lítil op fanga óhreinindi
- Takmarkað við einfalda stjórn - hentar ekki fyrir flókna sjálfvirkni
- Viðkvæm fyrir hreinleika vökva - óhreinn vökvi veldur vandamálum
Ábendingar um betri árangur
Til að fá sem mest út úr vökva inngjöf lokunum þínum:
- Notaðu hreinan vökva - Þetta er mikilvægasta reglan
- Stærð lokar rétt - Ekki nota loka sem er of stór eða of lítill
- Settu upp hliðarsíur - Auka síun hjálpar til við að koma í veg fyrir vandamál
- Fylgstu með hitastigi kerfisins - Heitur vökvi getur skemmt innsigli
- Halda aðlögunarskrár - Skrifaðu niður stillingar fyrir mismunandi aðgerðir
- Lestu rekstraraðilar - Gakktu úr skugga um að fólk viti hvernig á að nota búnaðinn rétt
Framtíð vökvakerfis inngjafarloka
Tæknin heldur áfram að batna og inngjöfarlokar verða líka betri:
Snjallir lokarmeð rafeindastýringu
Betri efnisem endast lengur
Samþætting við tölvurfyrir sjálfvirka stjórn
Bætt skilvirknitil að draga úr orkusóun
Hins vegar mun grundvallarreglan um flæðistýringu alltaf vera mikilvæg í vökvakerfi.
Niðurstaða
Vökvaþrýstilokar gætu virst eins og einföld tæki, en þeir gegna mikilvægu hlutverki við að láta nútíma heim okkar virka vel. Frá gröfunni sem grafar undirstöðu þína til verksmiðjuvélarinnar sem gerir bílinn þinn, þessir lokar hjálpa til við að stjórna hreyfingum með nákvæmni og áreiðanleika.
Að skilja hvernig þau virka, hvar þau eru notuð og hvernig á að viðhalda þeim getur hjálpað þér:
- Taktu betri ákvarðanir þegar þú velur búnað
- Leysaðu vandamál á skilvirkari hátt
- Þakkaðu verkfræðina á bak við hversdagsvélar
- Samskipti betur við tæknimenn og verkfræðinga
Hvort sem þú ert nýbyrjaður að læra um vökvakerfi eða leitar að dýpka þekkingu þína, mundu að inngjöfarlokar eru grundvallarbyggingareiningar vökvaorkukerfa. Lærðu grunnatriðin og þú munt vera á góðri leið með að skilja flóknari vökvahugtök.
Næst þegar þú sérð verksmiðju vinna snurðulaust eða verksmiðjuvél vinna af nákvæmni muntu vita að einhvers staðar í því kerfi er vökvaþrýstiventill að vinna vinnuna sína hljóðlega - að stjórna flæði, stjórna hraða og gera allt mögulegt.
Þarftu hjálp við að velja rétta inngjöfarventilinn fyrir umsókn þína? Íhugaðu að ráðfæra þig við vökvakerfisverkfræðing sem getur greint sérstakar kröfur þínar og mælt með bestu lausninni fyrir þarfir þínar.
