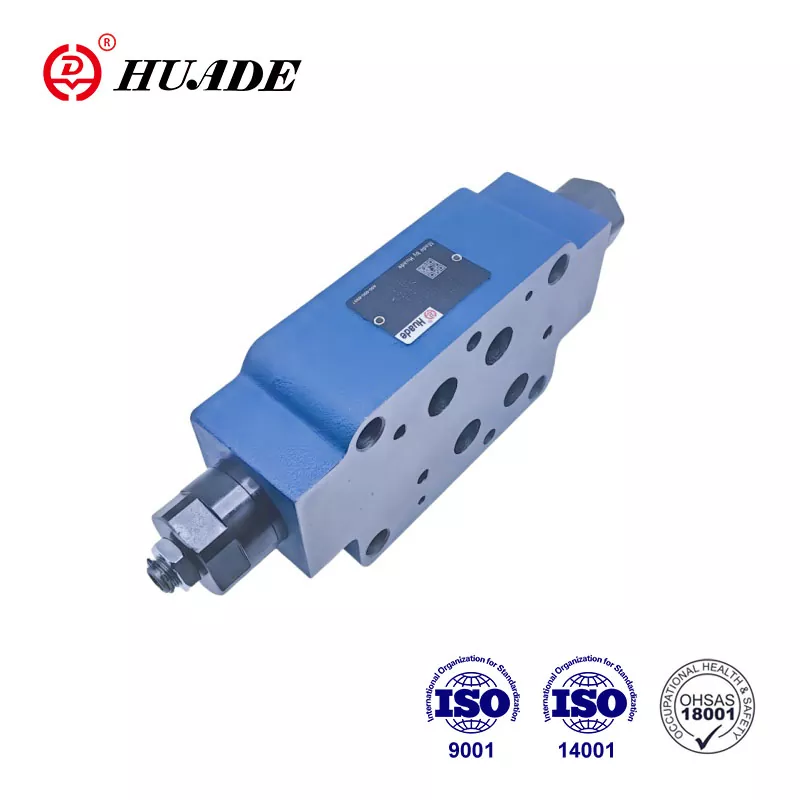

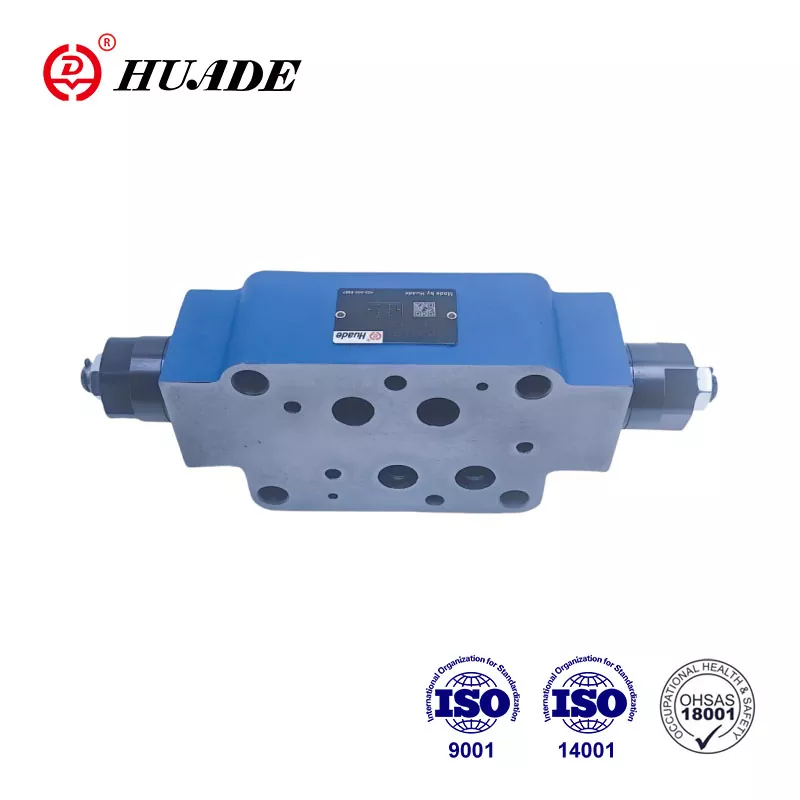

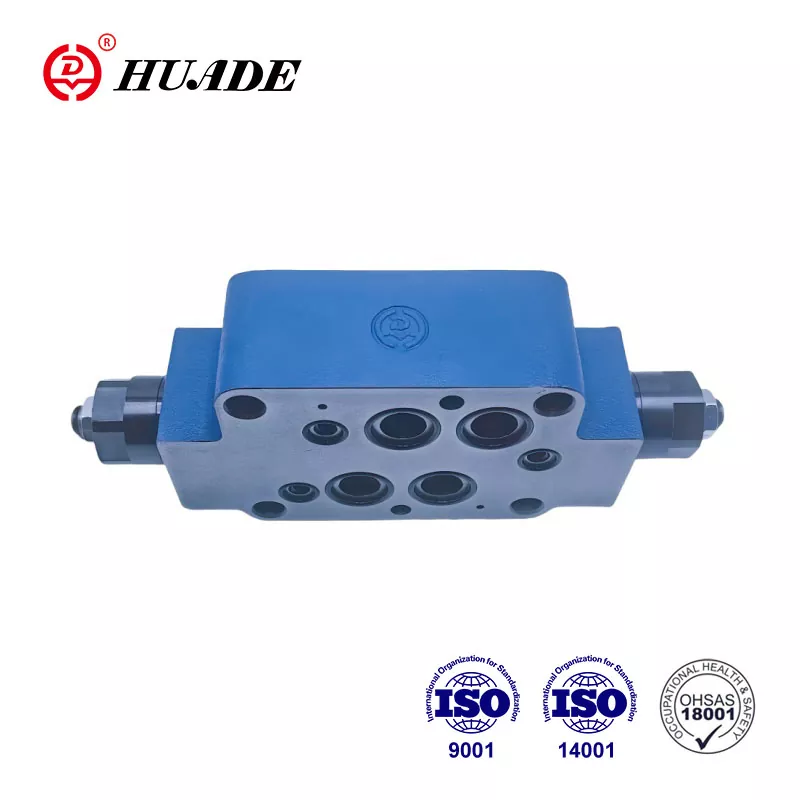

Samlokuplötuhönnun Lokar af gerð Z 2 FS 16 eru tvöfaldir inngjöf/eftirlitsventlar. Hlutverk þessa loka er að stjórna inntaks- eða útstreymi. Sú staðreynd að Huade® Z 2 FS 16 getur komið í stað Rexroth® Z2FS 16 3XB er aðallega vegna langtímasamstarfsins við Rexroth. Verksmiðjan hefur strangt eftirlit með vörugæðum og allir inngjöfarlokar uppfylla alþjóðlega staðla.
|
Tæknileg gögn (fyrir forrit utan þessara breytu, vinsamlegast hafðu samband við okkur!) |
|||
|
Stærð |
6 |
16 |
22 |
|
Hámarksrennsli (L/mín.) |
80 |
250 |
350 |
|
Hámarksvinnuþrýstingur (MPa) |
31.5 |
35 |
|
|
Þrýstivökvi |
Jarðolía (fyrir NBR innsigli), eða fosfat ester (fyrir FPM innsigli) |
||
|
Seigjusvið (mm²/s) |
10 til 800 |
||
|
Vökvahitasvið (℃) |
-30 til +80 |
||
Eiginleikar:
▶ Hönnun samlokuplötu
▶ Flutningsmynstur í DIN 24 340, frá A, ISO 4401 og CETOP - RP 121H
▶ Takmörkun á aðal- eða stýriflæði með tveimur þjónustuhöfnum
▶ Mælirinn eða útmælisstýring.
Umsókn:
Inngjöf afturlokar Z 2 FS 16 eru notaðir til að takmarka aðal- eða stýriolíuflæði á einum eða tveimur þjónustuopum.
Lokar af gerðinni Z 2 FS 16 eru tvöfaldir inngjöf / afturlokar í samlokuplötuhönnun. Tveir samhverft settir inngjafar-/eftirlitsventlar takmarka flæði (með stillanlegum inngjöfarspólum) í aðra áttina og leyfa frjálst afturflæði í hina áttina.
Aðalrennslistakmörkun
Tvöfaldur inngjöf/eftirlitsventill er komið fyrir á milli stefnuloka og undirplötu til að breyta hraða stýribúnaðar (takmörkun á aðalflæði).
Takmörkun á flæði flugmanna
Þegar um er að ræða stýristýrða stefnuloka, má nota tvöfalda inngjöf/eftirlitslokann sem stýristýringarstillingu (takmörkun á flæði flugmanns). Í þessu tilviki er það komið fyrir á milli aðalventilsins og stýrislokans.
Uppbygging tvöfalds inngjafar/eftirlitsventils, gerð Z 2 FS 16 3XB
Meginreglan um vökvakerfi
