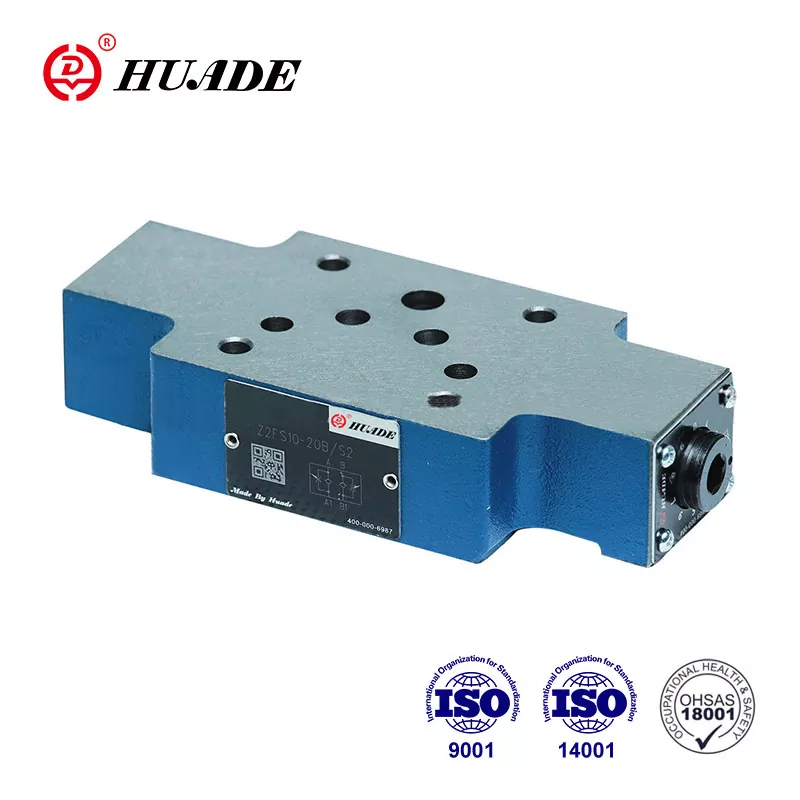

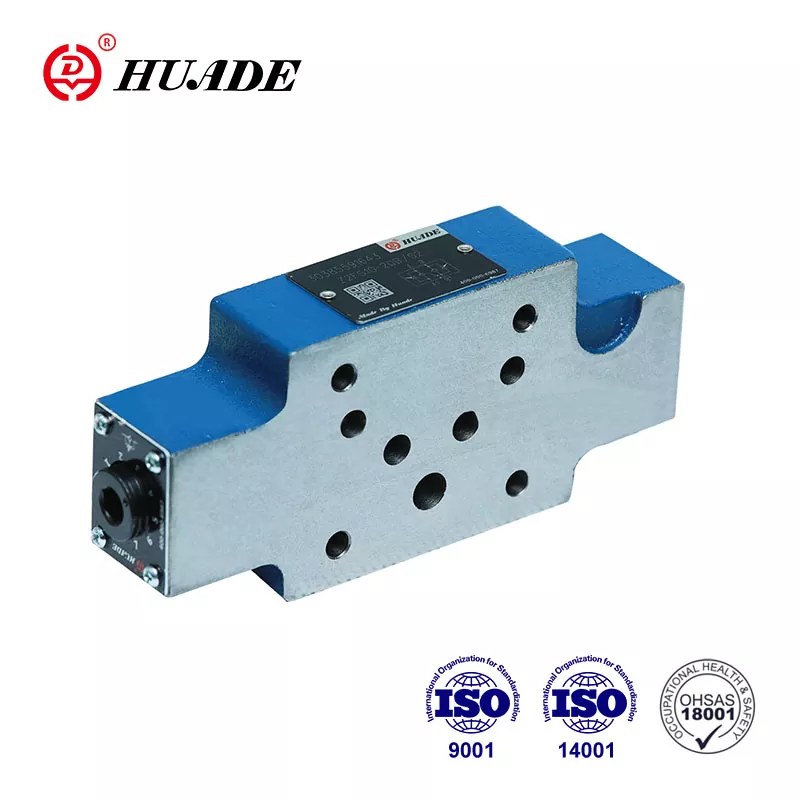

Tvöfaldur inngjöf/eftirlitsventlar Z 2 FS10...20B/... eru í samlokuplötuhönnun. Hægt er að setja þau saman lóðrétt. Með því að kynna nýjustu tækni frá Rexroth getur Huade® Z2FS 10 náð sama stigi og Rexroth vörur hvað varðar afköst, gæði og eindrægni. Huade® inngjöf lokar hafa unnið víðtæka markaðsviðurkenningu og traust notenda.
|
Stærð |
10 |
|
Hámarksrennsli (L/mín.) |
160 |
|
Hámarksvinnuþrýstingur (MPa) |
31.5 |
|
Þrýstivökvi |
Jarðolía (fyrir NBR innsigli), eða fosfat ester (fyrir FPM innsigli) |
|
Seigjusvið (mm²/s) |
10 til 800 |
|
Vökvahitasvið (℃) |
-30 til +80 |
Eiginleikar:
▶ Hönnun samlokuplötu
▶ Flutningsmynstur í DIN 24 340, frá A, ISO 4401 og CETOP - RP 121H
▶ Takmörkun á aðal- eða stýriflæði tveggja þjónustuhafna
▶ Mælirinn eða útmælisstýring.
Umsókn:
Tvöfaldur inngjöf afturlokar Z2FS 10 eru notaðir til að takmarka aðal- eða stýriolíurennsli við eina eða tvær þjónustuopnar. Tveir samhverft settir inngjöf/eftirlitsventlar takmarka flæði (með stillanlegum inngjöfarspólum) í aðra áttina og leyfa frjálst afturflæði í hina áttina átt.
Lokar af gerð Z 2 FS10...20B/... eru tvöfaldir inngjöf/eftirlitsventlar í samlokuplötuhönnun.
Aðalrennslistakmörkun
Tvöfaldur inngjöf/eftirlitsventill er komið fyrir á milli stefnulokans og undirplötunnar til að breyta hraða stýribúnaðar (takmörkun á aðalflæði).
Takmörkun á flæði flugmanna
Þegar um er að ræða stýristýrða stefnuloka, má nota tvöfalda inngjöf/eftirlitslokann sem stýristýringarstillingu (takmörkun á flæði flugmanns). Í þessu tilviki er það komið fyrir á milli aðalventilsins og stýrislokans.
Uppbygging tvöfalds inngjöf/eftirlitsventils, gerð Z 2 FS10...20B
Meginreglan um vökvakerfi Z 2 FS10...20B
