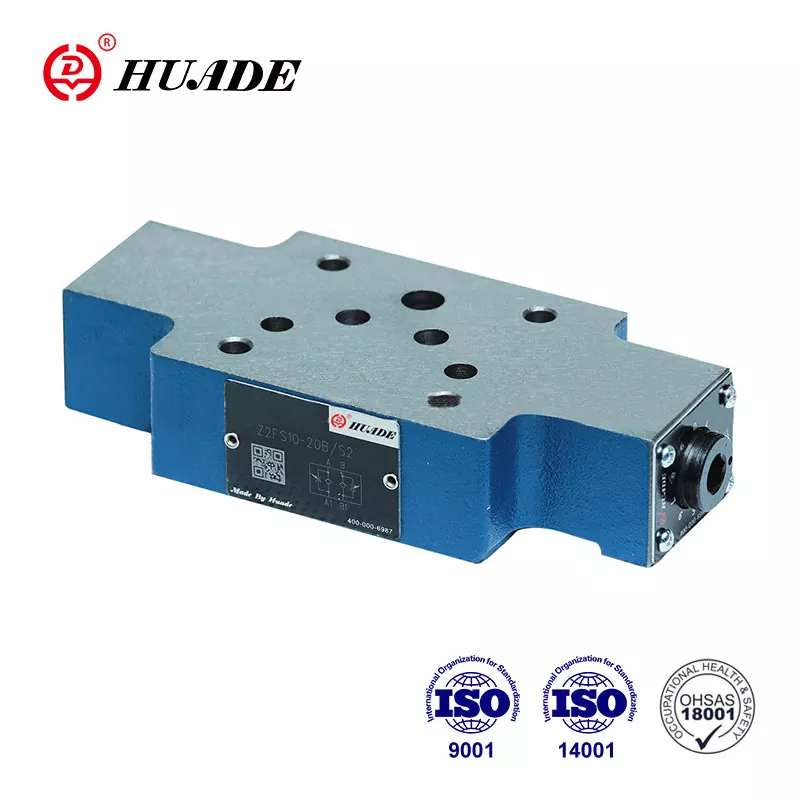

Inngjafarathugunarventill Z2FS 10-5

Tvöfaldur inngjöf/Athugaðu loki gerð Z2FS 10 ...- 30B/... er í hönnun samlokuplata.  Þessi rennslisventill er notaður til að mæla með metra eða mæli. Það getur komið í stað röð Z2FS 10-5-3x í boði Rexroth vegna tveggja langtíma samvinnu við Rexroth. Einnig er hægt að aðlaga vöruumbúðir af inngjöfarlokum Z2FS 10-5, svo sem plast vatnsheldur umbúðir, venjulegar öskju eða krossviður umbúðir.

Vörubreytu á inngjöfinni Check Valve Z2FS 10-5

Vörueiginleiki og notkun á inngjafareftirliti z2fs 10-5

Eiginleikar:

▶ Sandwich plata loki

▶ Porting mynstur til DIN 24 340 frá A, ISO 4401 og CETOP - RP 121 H

▶ Til að takmarka aðal- eða flugvökvastreymi 2 þjónustubarna

▶ 3 Aðlögunarþættir

. Læsanleg snúningshnappur með stærðargráðu

. Snælda með innri sexhyrningi og stærðargráðu

. Snúningshnappur með stærðargráðu

▶ Fyrir mælir eða mælir

Umsókn:

Tvöfaldur inngjöf CHECK loki Z2FS 10-5 er notaður til að takmarka aðal- eða flugrennslisflæði einnar eða tveggja þjónustugjalds. Tvennt samhverft raðað inngjöf/athugunarlokar takmarka flæðið í eina átt og leyfa frjálst flæði í gagnstæða átt.

Hluti og tákn um inngjöf athugunarventils z 2 fs 10-5

Fyrir metra-innstýrisvökva fer frá höfn A1 til Port A2 um inngjöf punktsins (1), sem er gerð að lokasætinu (2) og inngjöf spólunnar (3.1). THE THENTING Spool (3.1) er axial stillanlegt með snældunni (4), þannig að hægt er að stilla inngjöfina (1). Á sama tíma og vökvinn í höfn A1 nær spóluhliðinni (6) um borið (5). Þrýstingurinn sem er til staðar til að flæða af stað frá því að streyma af stað B2. Vorið (7) sem veldur því að lokinn virkar sem tékkloki og leyfa frjálst flæði. Það fer eftir því hvernig lokinn er settur upp, er hægt að raða inngjöfaráhrifunum sem metra í eða mæla út stjórn.

Að takmarka aðalvökva flæðið

Til þess að breyta hraðanum á stýrivél (aðalvökvastreymi) er tvöfaldur inngjöf/athugunarventill settur upp milli stefnuventilsins og undirplötunnar.

Að takmarka flæði flugmannsins

Í stýrisstýringarlokum í flugmanni er tvöfaldur/inngjöf stöðvunarventilsins settur upp sem aðlögun flugmanns (flæði flugvökva). Það er komið fyrir milli aðalventilsins og flugmannsventilsins.

Uppbygging tvöfalds inngjöf/athugunarventil, gerð Z 2 FS 10-5- 30b

Tákn z 2 fs 10 - 30b
