Þegar þú ert að vinna með vökvakerfi í verksmiðjum eða á byggingartækjum birtist einn hluti aftur og aftur: stefnustýriventillinn. Rexroth 4WE 6 E er einn af mest notuðu lokunum í iðnaðarvökvakerfi og ekki að ástæðulausu. Þessi loki stjórnar því hvernig vökvavökvi fer í gegnum kerfi, sem þýðir að hann stjórnar því hvernig vélar hreyfast og starfa.
4WE 6 E er það sem verkfræðingar kalla segulloka-stýrðan stefnusnúningsventil. Það hljómar flókið, en grunnhugmyndin er einföld. Þegar rafmagn flæðir að segulloka lokans (rafsegulspólu) ýtir það málmsnúnu inn í lokunarhlutann. Þessi spólahreyfing beinir vökvavökva frá einni höfn til annarrar og breytir stefnunni sem vökvahólkur eða mótor hreyfist. Þegar rafmagnið hættir ýtir gormur spólunni aftur í upprunalega stöðu.
Hvað gerir 4WE 6 E öðruvísi
„E“ í heiti líkansins segir þér eitthvað mikilvægt um hönnun þessa ventils. Það þýðir að lokinn notar blautpinna segulloka, þar sem rafsegulspólan situr í snertingu við vökvavökvann. Þetta hönnunarval hefur nokkra kosti. Olían hjálpar til við að kæla segullokuna, dregur úr rekstrarhávaða og lengir endingartíma íhlutans. Þú getur meira að segja snúið segullokunni 360 gráður í flestum útgáfum, sem auðveldar uppsetningu í þröngum rýmum.
Lokinn fylgir NG6 staðlinum, sem einnig er kallaður CETOP 3 eða D03 í mismunandi heimshlutum. Þessi stöðlun skiptir meira máli en þú gætir haldið. Það þýðir að lokinn passar á venjulegar uppsetningarplötur og hægt er að skipta honum út fyrir svipaða loka frá Parker, Vickers eða Argo Hytos án þess að skipta um vökvagreinina. Fyrir viðhaldsteymi dregur þessi skiptanleiki úr niður í miðbæ þegar þú þarft varahlut fljótt.
Rexroth metur 4WE 6 E fyrir þrýsting allt að 350 bör, sem jafngildir um 5.076 PSI. Hámarksrennslisgetan nær 80 lítrum á mínútu á DC-knúnum útgáfum, eða um 21 lítra á mínútu. Þessar tölur setja lokann í afkastaflokkinn fyrir stærð sína. Þú munt finna að það stjórnar öllu frá sprautumótunarvélum til vökvakerfis á gröfum og námubúnaði.
Hvernig lokinn virkar í raun
Inni í lokunarhlutanum hreyfist spólan fram og til baka til að tengja mismunandi tengi. Lokinn hefur fjórar aðalportar sem verkfræðingar merkja P, T, A og B. Port P tengir við vökvadæluna þína, sem gefur vökva undir þrýstingi. Port T tengist geyminum eða tankinum þar sem vökvi skilar sér. Port A og B tengjast vökvahreyfingunni þinni, eins og báðar hliðar strokka.
Þegar þú kveikir á einum segulloka, færist spólan til að tengja P við A og B við T. Þetta sendir vökva undir þrýstingi á aðra hliðina á strokknum þínum á meðan hina hliðin tæmist aftur í tankinn. Kveiktu á hinum segullokanum og tengingarnar snúast við. Nú tengist P við B og A tengist T og færir strokkinn þinn í gagnstæða átt. Í miðstöðu án rafsegulsóla, halda fjöðrmiðjuútgáfurnar keflinu í hlutlausri stöðu sem lokar fyrir allar tengingar.
Lokinn kemur í mismunandi spólustillingum sem verkfræðingar kalla „tákn“. Táknið E er algengt fyrir þriggja staða loka með gormamiðju. Þegar lokinn situr í miðstöðu, eru allar portar læstar. Táknið HA táknar tveggja staða loki með gormafkomu, notað þegar þú þarft aðeins hreyfingu í eina átt. Sum forrit nota stöðvunarútgáfur merktar „OF,“ þar sem vélrænn pinna læsir keflinu á sínum stað þegar hún hreyfist. Þessir lokar þurfa aðeins stuttan rafpúls til að skipta um stöðu, sem sparar orku í kerfum sem halda stöðu í langan tíma.
Þrýstisjónarmið og kerfishönnun
Ein tala krefst athygli þegar þú hannar kerfi sem notar 4WE 6 E: hámarksþrýstingur á tanki. Þó að höfn P, A og B þoli 350 bör, þá nær T höfn yfirleitt 160 bör, þó sum afbrigði fari upp í 210 bör. Þessi munur skapar mikilvæga hönnunarþvingun. Þegar þú keyrir lokann á hámarks vinnuþrýstingi með ákveðnum spólatáknum, varar Rexroth við því að port T ætti að nota sem frárennslisleiðslu, ekki sem afturlínu sem gæti séð bakþrýsting frá tankinum þínum eða öðrum íhlutum.
Þessi þrýstingstakmörkun tengist því hvernig spólulokar virka innbyrðis. Þröngt bil á milli spólu og lokahluta sem gerir lokanum kleift að virka skapar einnig innri leka. Þetta er ekki galli; það er eðlislægur eiginleiki hönnunar spóluventils. Þegar lokinn slitnar með tímanum eykst þessi innri leki smám saman. Vökvinn sem lekur þarf að fara einhvers staðar, þess vegna skipta þrýstingstakmörk tankportsins máli fyrir langtíma áreiðanleika.
Önnur þrýstingstengd áhyggjuefni kemur upp með mismunadrifshólkum, þar sem stangarhliðarsvæðið er minna en stimplahliðarsvæðið. Ef ventiltáknið þitt hindrar endurkomu stangarinnar við ákveðnar skiptiaðstæður, getur flatarmálshlutfallið aukið þrýsting í stangarhólfinu umfram 350 böra einkunn ventilsins. Þetta fyrirbæri er kallað þrýstingsaukning og getur skemmt strokka eða jafnvel valdið hættulegum bilunum. Lausnin felur í sér að bæta við ytri losunarlokum á stangarhlið mismunadrifshólka eða velja spólatákn sem skapa ekki þetta lokunarástand.
Rafmagnslýsingar og stýrivalkostir
4WE 6 E vinnur með bæði DC og AC rafveitum. Algengar DC spennur eru 12, 24, 96 og 205 volt. AC útgáfur keyra venjulega á 110/120 eða 230 voltum við 50 eða 60 Hz. Raftengið fylgir EN 175301-803 staðlinum með þriggja póla hönnun sem inniheldur tvær afltengingar og jörð. Flestar útgáfur eru með innbyggðum bælingadíóðum til að vernda gegn spennustoppum þegar segullokan slekkur á sér.
Fyrir notkun á hættulegum svæðum býður Rexroth sprengiheldar útgáfur merktar XE eða VE1. Þessi afbrigði uppfylla ATEX staðla fyrir evrópskar uppsetningar eða NEC 505/Class I Zone 1 kröfur fyrir svæði í Norður-Ameríku. Sprengiþétt húsin og sjálföryggir segullokar gera lokanum kleift að starfa á öruggan hátt í umhverfi með eldfimum lofttegundum eða gufum, eins og efnaverksmiðjum eða olíupöllum á hafi úti.
Lokamöguleikinn með „OF“ merkingunni veitir verulega kosti fyrir orkunýtingu. Í stað þess að halda segulloku stöðugt virkt til að halda stöðunni, sendir þú 100 millisekúndna púls til að færa spóluna, þá læsir vélræna festingin henni á sínum stað. Þetta dregur úr hitamyndun, lengir líftíma segulloka og dregur úr rafmagnsnotkun. Vélasmiðir nota þennan eiginleika fyrir vökvaspennukerfi sem verða að halda vinnuhlutum þétt við langar vinnsluaðgerðir.
Vökvasamhæfi og innsigli
Hið staðlaða 4WE 6 E kemur með NBR (nítrílgúmmí) þéttingum sem virka með flestum steinefnavökvaolíu sem uppfylla HLP eða HVLP forskriftir. NBR selir meðhöndla einnig vatnsglýkól eldþolna vökva í HFC flokki. Hins vegar, ef kerfið þitt notar lífbrjótanlegan vökvavökva eins og HETG, HEES eða HEPG, eða tilbúna eldþolna vökva eins og HFDU eða HFDR, verður þú að tilgreina FKM (flúorkolefni) innsigli við pöntun.
Ef innsigli er rangt veldur það hraðri rýrnun og kerfisbilun. Ef þú ert að skipta um innsigli meðan á viðhaldi stendur skaltu athuga hvaða vökva kerfið þitt notar í raun áður en þú pantar varahluti. NBR innsiglissettið ber hlutanúmer 3492432, en FKM settið er 3120269. Að nota rangt sett þýðir að þú munt rífa lokann í sundur aftur eftir nokkra mánuði eftir að ósamrýmanlegu innsiglin bólgna, sprunga eða sundrast.
Rexroth tilgreinir að vökvavökvi verði að uppfylla ISO 4406 Class 20/18/15 hreinlætisstaðla. Þessi þriggja númera kóði gefur til kynna hámarksfjölda agna á mismunandi stærðarsviðum. Hreinsivökvi dregur úr sliti á nákvæmni vélknúnum keflum og borflötum. Mengaður vökvi flýtir fyrir sliti, eykur innri leka og getur valdið því að spólan festist eða hreyfist óreglulega. Að setja upp rétta síun með hlutum sem eru metnir 10 míkrómetrar eða fínni verndar lokafjárfestinguna þína og lengir endingartímann.
Uppsetning og fyrsta notkun
Lokinn festist beint á venjulega NG6 eða CETOP 3 undirplötu með því að nota fjóra bolta. Uppsetningarmynstrið og tengistaðsetningar fylgja ISO 4401-03-02-0-05, sem tryggir samhæfni milli framleiðenda. O-hringir innsigla hverja tengitengingu og þú ættir að setja þunnt lag af vökvavökva á þessa O-hringi meðan á uppsetningu stendur til að koma í veg fyrir að þeir klemmi eða velti.
Vegna þess að segullokurnar nota blaut-pinna hönnun verða innri holrúmin að fyllast af vökvavökva til að hægt sé að virka. Við fyrstu ræsingu gætir þú þurft að hjóla um lokann nokkrum sinnum á meðan vökvadælan er keyrð til að hreinsa loft úr segullokuhólfunum. Loft sem er fast í þessum rýmum hefur áhrif á segullokukraft og viðbragðstíma loka. Sumar uppsetningar innihalda litlar útblástursskrúfur á segullokuhúsunum til að hjálpa til við að losa fast loft við gangsetningu.
Sérhver 4WE 6 E inniheldur handvirka yfirstýringu sem gerir þér kleift að skipta um ventil án rafmagns. Hefðbundin falin útgáfa krefst sérstakt tól til að fá aðgang. Valfrjálsar útfærslur innihalda hnúða hnappa eða læsanlega sveppahaushnappa sem leyfa handvirka notkun við viðhald eða neyðartilvik. Á tveggja segullokulokum, ýttu aldrei á báðar handvirkar hnekkjur samtímis, þar sem þetta skapar vélrænan árekstur sem getur skemmt innri íhluti.
Flæðisstýring og mjúk skipti
Sumar útgáfur af 4WE 6 E koma með inngjöfum, sem eru í grundvallaratriðum kvörðuð op sem eru sett upp í sérstökum höfnum. Merkingin "/B12" gefur til kynna 1,2 millimetra op við höfn P. Þessar inngjöf takmarka ekki bara hámarksflæði. Megintilgangur þeirra er að stjórna þrýstingsstökkunum og flæðishækkunum sem eiga sér stað við hröð ventilskipti. Með því að stjórna hraðanum sem flæði getur breyst á, draga inngjöf inngjöfa úr kerfislosi, vernda íhluti neðanstraumsins og lengja heildarlíftíma kerfisins.
Ákveðnar afbrigði af gerðum sem merktar eru „.73…A12“ innihalda mjúka skiptingu í gegnum breytta keðulómfræði. Þessar útgáfur veita u.þ.b. 85 prósenta höggminnkun miðað við venjulega skiptingu. Mýkri umskiptin hjálpa til við notkun þar sem ventilskipti skapa óþægilegan hávaða eða þar sem vökvaáfall skemmir píputengingar og dreifikerfi með tímanum. Viðskiptin eru örlítið hægari svörun, sem skiptir máli í háhraðaforritum en býður upp á skýra kosti í kerfum sem setja sléttan rekstur og langlífi í forgang.
Algeng forrit og notkunartilvik
4WE 6 E stefnustýriventillinn birtist í gegnum iðnaðar sjálfvirkni. Sprautumótunarvélar nota þessar lokar til að stjórna klemmukrafti myglunnar og hreyfingar útstúfunnar. Háþrýstingsstig ventilsins og áreiðanleg skipting gerir það að verkum að hann hentar fyrir krefjandi vinnulotur í plastvinnslu. Gúmmímótunarbúnaður notar svipaðar lokastillingar fyrir pressustýringu og hlutaútkast.
Smíða- og farsímabúnaður er með 4WE 6 E í gröfuarmrásum, stjórntækjum jarðýtublaða og kranabómuaðgerðum. Fyrirferðarlítil stærð ventilsins miðað við flæðisgetu hans sparar pláss í fjölmennum hreyfanlegum vökvakerfi. Stöðluð uppsetning þess gerir búnaðarframleiðendum kleift að fá frá mörgum birgjum án þess að endurhanna dreifikerfi.
Vélasmiðir setja þessar lokar upp í malavélum, mölunarstöðvum og sjálfvirkum framleiðslulínum. Lokaútgáfurnar virka sérstaklega vel í innréttingum og klemmukerfi sem verða að halda stöðu á áreiðanlegan hátt án þess að neyta rafmagns stöðugt. Óeftirlitslausar vinnslur njóta góðs af orkusparnaði og minni hitamyndun púlsstýrðra stöðvunarventla.
Bilanaleit og viðhald
Þegar 4WE 6 E virkar ekki rétt, skýra nokkur algeng vandamál venjulega vandamálið. Hæg eða ósamræmi tilfærsla bendir oft til mengaðs vökva sem gerir spólunni kleift að festast í holunni. Athugun á mismunaþrýstingsvísir kerfissíunnar segir þér hvort síun haldi í við mengunarmyndun. Ef það er tímabært að skipta um síur er það fyrsta lagfæringin þín.
Rafmagnsvandamál koma fram sem algjör bilun á breytingum eða sem veik, hikandi ventilaðgerð. Athugaðu framboðsspennu á ventiltengi á meðan segullokan ætti að vera spennt. Lágspenna dregur úr segullokakrafti og hægir á svörun. Lausir tengipinnar skapa hlé sem er pirrandi að greina. Bældíóðurnar sem eru innbyggðar í flestar lokar geta bilað stutt eða opnað, sem hefur áhrif á segullokahegðun.
Aukinn innri leki á endingartíma lokans þarf að lokum að skipta um innsigli eða skipta um loki. Ef þú tekur eftir því að vökvahylki skríður niður undir álagi þegar lokinn ætti að halda stöðu, er innri leki líkleg orsök. Að setja upp ytri hleðsluloka gæti verið einfaldari leiðrétting en að skipta um loka ef lekinn er ekki alvarlegur. Fyrir mikilvægar stöðuhaldsaðgerðir veita ytri afturlokar eða stýristýrðir afturlokar jákvæða álagshald óháð ástandi stefnuloka.
Blautpinna segullokahönnunin býður upp á viðhaldsforskot: þú getur skipt um spóluna án þess að tæma kerfið eða tapa vökvavökva. Aftengdu einfaldlega rafmagnstengið, skrúfaðu segullokuna af og skiptu um spóluna. Þessi viðgerðarhæfni á vettvangi dregur úr niður í miðbæ við viðgerðir. Þegar þú pantar skiptispólur skaltu ganga úr skugga um að bæði spennustigið og gerð tengisins passi við uppsetningu þína.
Stærðar- og valsjónarmið
Að velja rétta stefnustýringarventilinn felur í sér að passa nokkrar breytur við kröfur þínar um notkun. Byrjaðu með þrýstingi: ef kerfið þitt vinnur yfir 350 börum mun 4WE 6 E ekki virka. Flæðisgeta þarf að athuga miðað við kröfur um hraða hreyfibúnaðar. 80 lítra á mínútu loki gæti virst fullnægjandi á pappír, en ef þú ert að keyra nálægt þeim mörkum eykst þrýstingsfall yfir lokann og hitamyndun verður vandamál.
Hugsaðu um vinnuferil og skiptitíðni. Forrit sem skipta stöðugt njóta góðs af AC segullokum, sem höndla hita betur vegna hærri hitamassa. DC segullokar virka vel fyrir hlé og bjóða upp á hraðari viðbragðstíma. Ef kerfið þitt þarf að halda stöðunni í langan tíma án hreyfingar, tilgreindu stillingu festingar til að koma í veg fyrir stöðuga segullokuvirkjun.
Spólatáknið ákvarðar virkni ventilsins í miðstöðu og í hverri ystu stöðu. Kynntu þér vökvamyndatáknin vandlega til að skilja hvað hver tengistillingar tengisins gera við stýribúnaðinn þinn. Táknið E (allar hafnir lokaðar í miðju) hentar forritum þar sem þú vilt að stöðvaðir stýritæki standist utanaðkomandi krafta. Táknið P-to-T í miðju veitir frjálsa hringrás sem dregur úr hitamyndun á aðgerðalausu tímabili. Veldu táknið sem passar við virknikröfur þínar.
Samkeppnishæfar valkostir og krosstilvísanir

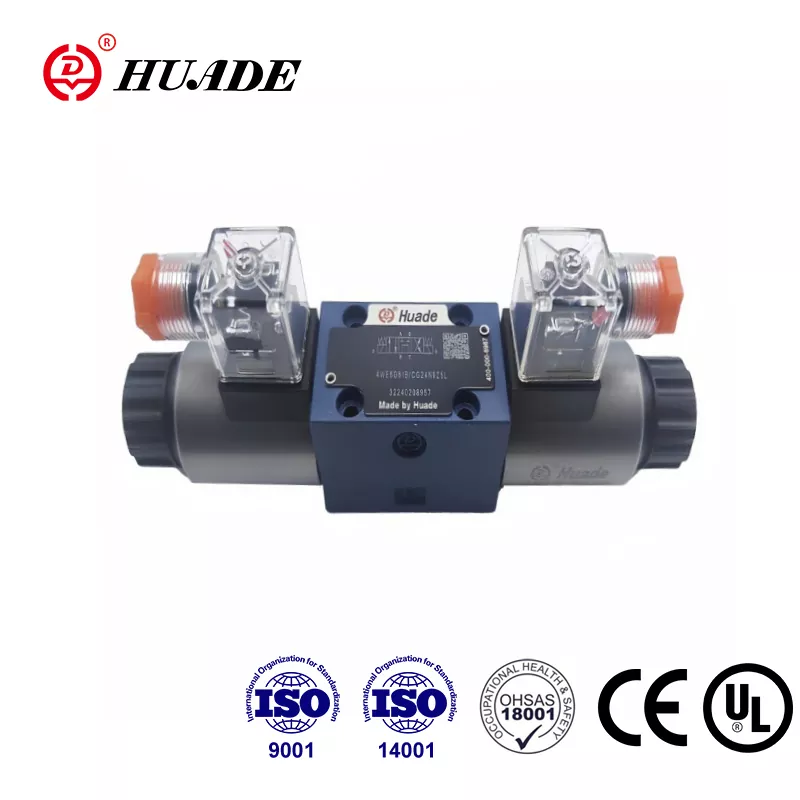

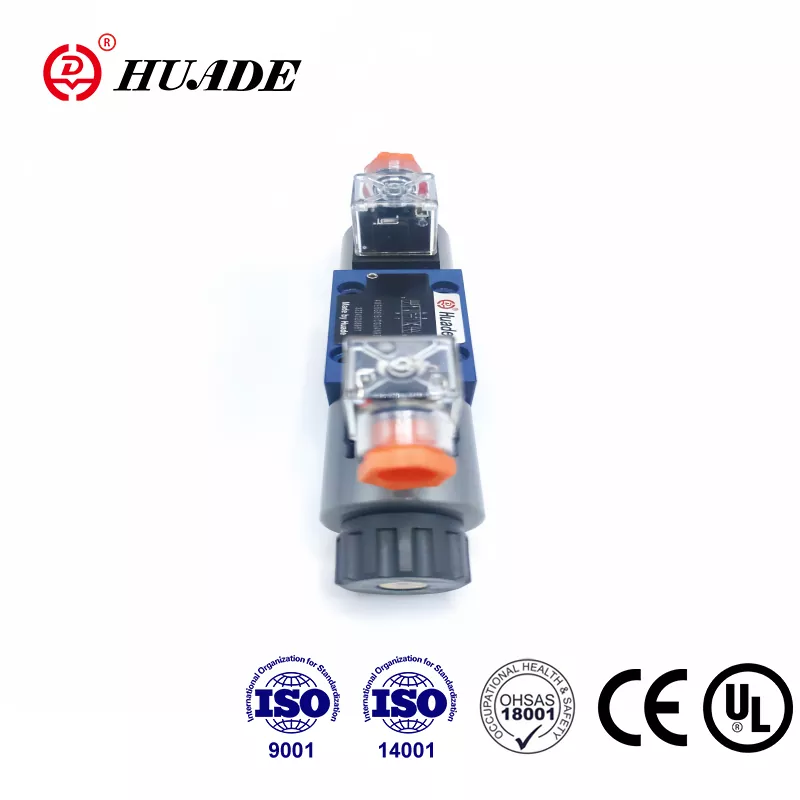

Þó að Rexroth 4WE 6 E sé leiðandi vara, framleiða nokkrir aðrir framleiðendur jafngildar lokar. Parker's D1VW009CNT röð býður upp á beina skiptigetu með svipuðum þrýstingi og flæðieinkunnum. Vickers, sem nú er hluti af Eaton, framleiðir DG4V-3-8C röðina sem skiptast beint á NG6 undirplötur. Argo Hytos býður upp á RPE3-063C11 sem annan skiptanlegan valkost.
Þessi samhæfni milli framleiðenda veitir innkaupadeildum sveigjanleika. Ef aðalbirgir þinn stendur frammi fyrir löngum afgreiðslutíma eða birgðaskorti eru valkostir til án þess að endurhanna vökvakerfið þitt. Verðsamkeppni meðal þessara framleiðenda kemur kaupendum til góða, þó að umfangsmikið dreifingarkerfi Rexroth og tækniaðstoð réttlæti oft verðálag.
Þegar skipt er um ventla frá mismunandi framleiðendum skaltu ganga úr skugga um að spólutákn passi saman, ekki bara að nafninu til. Það sem einn framleiðandi kallar „Tákn E“ gæti verið með lúmskt aðrar tengitengingar en útgáfa annars framleiðanda. Skoðaðu ítarlegar skýringarmyndir um tengitengingar í vörulista hvers framleiðanda áður en gengið er frá krosstilvísun.
Verð- og innkaupastefna
Markaðsverð fyrir 4WE 6 E er mismunandi eftir svæðum, uppsetningu og innkaupamagni. Í Norður-Ameríku, búist við verði um $140 fyrir staðlaðar stillingar keyptar fyrir sig. Indverskir markaðir sýna verð á milli 7.799 og 9.203 ₹, en malasískir dreifingaraðilar skrá um RM196,50. Þessi afbrigði endurspegla staðbundinn dreifingarkostnað, innflutningsgjöld og samkeppni á markaði.
Lágmarkspöntunarmagn frá flestum dreifingaraðilum byrjar á einu stykki, sem gerir lítil innkaup hagnýt. Leiðslutími er venjulega sjö til tíu dagar fyrir staðlaðar stillingar, þó algengar spennu- og táknsamsetningar berist oft frá dreifingarbirgðum. Sjaldgæfari stillingar gætu stækkað í nokkrar vikur ef þær krefjast pöntunar frá verksmiðju.
Fyrir viðhaldsdeildir sem hafa umsjón með mikilvægum varabirgðum, íhugaðu að hafa eina eða tvær algengar uppsetningar sem tryggingar gegn óvæntum bilunum. Langur endingartími ventilsins þýðir að varahlutir gætu setið í hillum í mörg ár, en kostnaður við að geyma varahluti er í lágmarki miðað við kostnað við stöðvun búnaðar. Gakktu úr skugga um að birgðir þínar innihaldi einhverjar sérstakar stillingar eins og FKM innsigli ef kerfið þitt notar óvenjulega vökva.
Lokatillögur
Rexroth 4WE 6 E stefnustýriventillinn skilar áreiðanlegum afköstum í fyrirferðarlítilli, iðnaðarstöðluðum pakka. 350 bör þrýstingur og 80 lítrar á mínútu flæðisgetu veita sterka getu í NG6 stærðarflokknum. Blaut-pinna segullokahönnunin kemur í jafnvægi við frammistöðu og nothæfi og staðlaða festingin tryggir víðtæka samhæfni milli vökvakerfis.
Þegar þú tilgreinir eða viðheldur þessum lokum skaltu fylgjast með þeim smáatriðum sem skipta mestu máli. Passaðu innsiglisefni við efnafræði vökvavökva þinnar. Stærð lokans varlega til að forðast of mikið þrýstingsfall og hitamyndun. Íhugaðu stöðvunarútgáfur fyrir orkusparnað í stöðuhaldsforritum. Verndaðu mismunadrifshólka gegn þrýstingsaukningu með réttri hringrásarhönnun.
Að skilja hvernig lokinn virkar, hverjar takmarkanir hans eru og hvernig hann passar inn í samkeppnislandslag hjálpar þér að taka betri ákvarðanir um val, viðhald og bilanaleit. 4WE 6 E er ekki fullkominn fyrir hverja notkun, en innan hönnunarumslagsins veitir hann sannaðan árangur sem útskýrir útbreidda notkun hans í iðnaðarvökvakerfi.
