Þegar þú ert að vinna með vökvakerfi getur það skipt sköpum að velja rétta stefnustýrilokann. Rexroth 4WE 10 D stefnustýringarventillinn er orðinn áreiðanlegur kostur fyrir mörg iðnaðarnotkun og það eru góðar ástæður fyrir því að verkfræðingar halda áfram að snúa aftur til hans.
Það sem gerir 4WE 10 D sérstakan
Rexroth 4WE 10 D er segulloka-stýrður stefnustýriventill sem stjórnar hvernig vökvavökvi flæðir í gegnum kerfi. Hugsaðu um það sem umferðarstjóra fyrir olíu eða aðra vökva. Þegar rafmagn flæðir í gegnum spólur þess, breytir lokinn stöðu og vísar vökva til mismunandi hluta vélarinnar þinnar.
Þessi loki passar við NG10 stærðarstaðalinn, sem einnig er kallaður CETOP 5 eða ISO 4401-05. Það sem þetta þýðir í raun er að það þolir alvarlegan þrýsting og flæðishraða en passar samt við venjulegt uppsetningarmynstur sem flest vökvakerfi nota.
Tölurnar í nafni þess segja þér mikilvægar upplýsingar. „4“ þýðir að það hefur fjórar aðalport þar sem vökvi fer inn og út. „WE“ gefur til kynna að það sé stefnuloki sem stjórnað er af segullokum. „10“ vísar til nafnstærðar þess og „D“ lýsir tiltekinni spólustillingu sem ákvarðar hvernig ventillinn hegðar sér þegar hann er í hlutlausri stöðu.
Þrýsti- og flæðisgeta
Einn af áberandi eiginleikum stefnustýringarventilsins 4WE 10 D fyrir Rexroth er hæfni hans til að höndla háan þrýsting. Helstu vinnuhöfnin geta stjórnað allt að 350 börum, sem jafngildir um 5.076 PSI. Það er nægur pressa til að takast á við krefjandi iðnaðarverkefni án þess að svitna.
Fyrir flæðisgetu þolir þessi loki á milli 120 og 160 lítra á mínútu, allt eftir tilteknu gerð afbrigði. Það er um það bil 32 til 42 lítra á mínútu í bandarískum mælingum. Þetta úrval gefur þér sveigjanleika til að passa lokann að þörfum kerfisins þíns án þess að of- eða vanstærða íhlutina þína.
Afturgáttin hefur lægri þrýstingsmörk, venjulega um 210 bör. Þetta skiptir máli vegna þess að ef þú ert að hanna kerfi þarftu að ganga úr skugga um að afturlínan þín byggi ekki upp of mikinn þrýsting. Annars gætirðu skemmt fjaðrabúnað ventilsins eða streitu á húsinu út fyrir hönnunarmörk þess.
Wet-Pin segullokahönnunin
4WE 10 D notar það sem kallast blaut-pinna segulloka hönnun og þessi eiginleiki á skilið smá athygli. Í þessari uppsetningu situr þrýstistöng segullokans í vökvaolíu frekar en að vera alveg lokað frá henni.
Þetta hönnunarval hefur ýmsa hagnýta kosti. Vökvaolían virkar sem kælivökvi og dregur hita frá rafspólunni. Þetta hjálpar segullokanum að endast lengur og virka áreiðanlegri, sérstaklega þegar þú ert að hjóla oft um lokann. Olían smyr einnig hreyfanlega hlutana, sem dregur úr sliti með tímanum.
Frá sjónarhóli viðhalds eru blaut-pinna segullokur þægilegar. Þú getur skipt út spólunni án þess að þurfa að tæma vökvakerfið eða brjótast inn í lokuð þrýstihólf. Þetta sparar tíma meðan á viðgerð stendur og dregur úr líkunum á að menga vökvavökvann þinn. Spólan getur jafnvel snúist 90 eða 360 gráður til að passa þétt uppsetningarrými, sem gefur þér fleiri möguleika þegar þú setur lokann upp.
Skiptahraða og dempunarstýring
Þegar þú kveikir á stefnustýringarventilnum 4WE 10 D fyrir Rexroth með DC afl, þá skiptir hann venjulega á 45 til 70 millisekúndum þegar kveikt er á honum og 35 til 45 millisekúndum þegar slökkt er á honum. Þessir viðbragðstímar virka vel fyrir flestar iðnaðar sjálfvirkniþarfir.
Það sem aðgreinir þennan ventil frá mörgum keppinautum er stillanleg dempunareiginleiki hans. Sumar útgáfur leyfa þér að hægja á því hversu hratt spólan hreyfist þegar skipt er um stöðu. Með því að nota stillanlegar inngjafarskrúfur eða fasta op geturðu lengt skiptingartímann í yfir 100 millisekúndur ef þörf krefur.
Af hverju myndirðu vilja hægari loki? Í kerfum með stóra strokka eða mikið álag geta tafarlausar stefnubreytingar skapað þrýstipunkta sem hamra í gegnum rör og festingar. Þetta fyrirbæri, stundum kallað vatnshamar, getur skemmt íhluti og stytt líftíma kerfisins. Innbyggða dempunin hjálpar til við að jafna þessar umbreytingar án þess að þurfa sérstaka höggdeyfara í pípunum þínum.
Lokinn þolir allt að 15.000 skiptilotur á klukkustund, sem gerir hann hentugan fyrir háhraða framleiðslulínur þar sem lokinn þarf að opnast og lokast ítrekað yfir daginn.
Spólastillingar og rekstrarrökfræði
„D“ í 4WE 10 D merkingunni vísar til tiltekins spólatáknis, en Rexroth býður upp á þennan ventlapalla með mörgum mismunandi spólustillingum. Þú getur fengið það í 4/3 stillingum (fjórar tengi, þrjár stöður) eða 4/2 uppsetningar (fjórar portar, tvær stöður), meðal annarra valkosta.
Hver spólategund skapar mismunandi flæðisleiðir þegar lokinn er í hlutlausri eða miðjustöðu. Sumar stillingar loka öllum höfnum þegar þær eru afspenntar, sem heldur strokka á sínum stað. Aðrir tengja dæluna við tankinn sem losar dæluna og sparar orku. Valið fer eftir því hvað þú þarft að gera þegar ventillinn er ekki virkur.
Stýriventillinn 4WE 10 D fyrir Rexroth kemur bæði í gorma- og spennuútfærslum. Fjöðurlokar fara sjálfkrafa aftur í upphafsstöðu þegar þú slærð af krafti, sem er oft mikilvægt fyrir öryggið. Haldaútgáfur haldast í síðustu stöðu þar til þú sendir annað merki, sem virkar betur fyrir forrit þar sem þú þarft að halda einhverju á sínum stað í rafmagnsleysi.
Rafmagnslýsingar
Þessi loki vinnur með fjölbreytt úrval rafkerfa. Þú getur pantað hann með DC spennu frá 12V alla leið upp í 230V, eða með ýmsum AC spennu valkostum. Venjuleg DC segulloka eyðir um 30 til 35 vöttum af afli.
Raftengingarnar koma í mismunandi stílum, þar á meðal tengi sem uppfylla DIN staðla. Lokinn er með IP65 verndareinkunn sem þýðir að hann þolir ryk og vatnsúða án vandræða. Einangrunin uppfyllir VDE Class F staðla, svo hún hentar vel í iðnaðarumhverfi þar sem rafmagnsöryggi skiptir máli.
Fyrir bilanaleit eða neyðaraðgerðir eru margar útgáfur með handvirka hnekkjavalkosti. Þetta gerir þér kleift að skipta um lokann vélrænt þegar þú ert að setja upp kerfi eða þarft að hreyfa eitthvað við rafmagnsleysi.
Hvar þessi loki er notaður
4WE 10 D kemur fram í mörgum mismunandi atvinnugreinum vegna þess að hann jafnvægir frammistöðu og áreiðanleika. Í sjóforritum finnurðu það að stjórna stýrikerfum á skipum, stjórna kranum sem hlaða og losa farm og stilla skrúfur með breytilegum halla. Þetta umhverfi krefst loka sem geta keyrt stöðugt við erfiðar aðstæður og Rexroth hönnunin heldur vel við saltlofti og titringi.
Framleiðsluaðstaða notar stefnustýrilokann 4WE 10 D fyrir Rexroth í verkfæravélum, sprautumótunarbúnaði og málmmótunarpressum. Hátt skiptitíðnigeta gerir það gagnlegt fyrir sjálfvirka framleiðslu þar sem lokinn hringsólar þúsundir sinnum á hverri vakt. Dempunarstillingin hjálpar til við að koma í veg fyrir höggskemmdir á nákvæmnihlutum í þessum vélum.
Smíði og hreyfanlegur búnaður reiðir sig einnig á þennan ventlavettvang, þó að þessi forrit noti oft aðeins mismunandi afbrigði sem eru fínstillt fyrir farsímavökvakerfi.
Viðhald og vökvaþrif
Eins og flestir nákvæmir vökvaíhlutir þarf 4WE 10 D hreina olíu til að virka rétt. Bilið á milli spólu og ventilhúss er mælt í míkrómetrum og óhreinindi geta valdið sliti og innri leka ansi fljótt.
Rexroth tilgreinir að vökvavökvinn ætti að uppfylla NAS 1638 Class 9 hreinlætisstaðla. Þú þarft gott síunarkerfi með beta hlutfallinu að minnsta kosti 75 fyrir 10 míkron agnir. Þetta gæti hljómað of strangt, en þegar þú ert að keyra 15.000 lotur á klukkustund, bætast mengunarskemmdir hratt upp.
Reglulegt viðhald felur í sér að athuga hreinleika vökvans, skoða með tilliti til leka og skipta stundum um innsiglissett. Innsiglissettin innihalda venjulega níu O-hringa og koma með hlutanúmerum eins og R961006886 fyrir nýrri seríur. Vegna blautpinnahönnunarinnar er oft hægt að skipta um segulspólu án þess að taka í sundur, sem heldur niðritíma stuttum.
Samanburður við aðra valkosti
Stýriventillinn 4WE 10 D fyrir Rexroth keppir við ventla frá Parker, Eaton og öðrum helstu framleiðendum í NG10 flokknum. Parker's D3W serían býður upp á svipaða þrýsting í kringum 345 bör. DG4V-5 röð Eaton starfar einnig á sambærilegum þrýstingssviðum, þó upplýsingar séu mismunandi eftir gerðum.
Það sem gerir Rexroth valkostinn áberandi er aðallega þessi samþætta dempunargeta. Þó að aðrir framleiðendur framleiði öfluga og móttækilega loka, eru margir ekki með innbyggða höggdeyfingu. Ef þú þarft þann eiginleika þarftu að bæta ytri inngjöfum eða púðum við kerfið þitt, sem tekur pláss og eykur flókið.

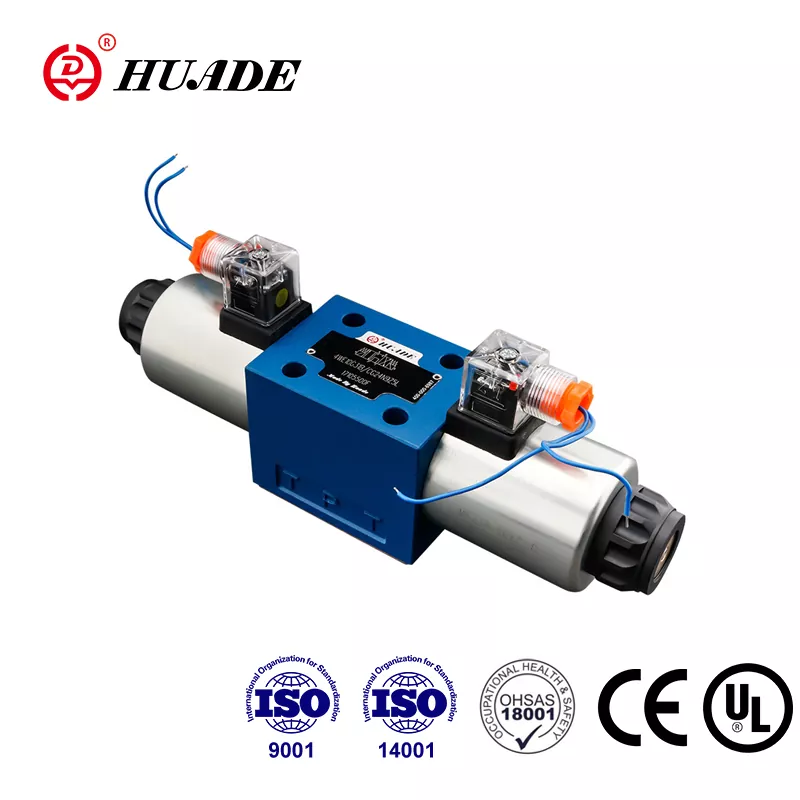

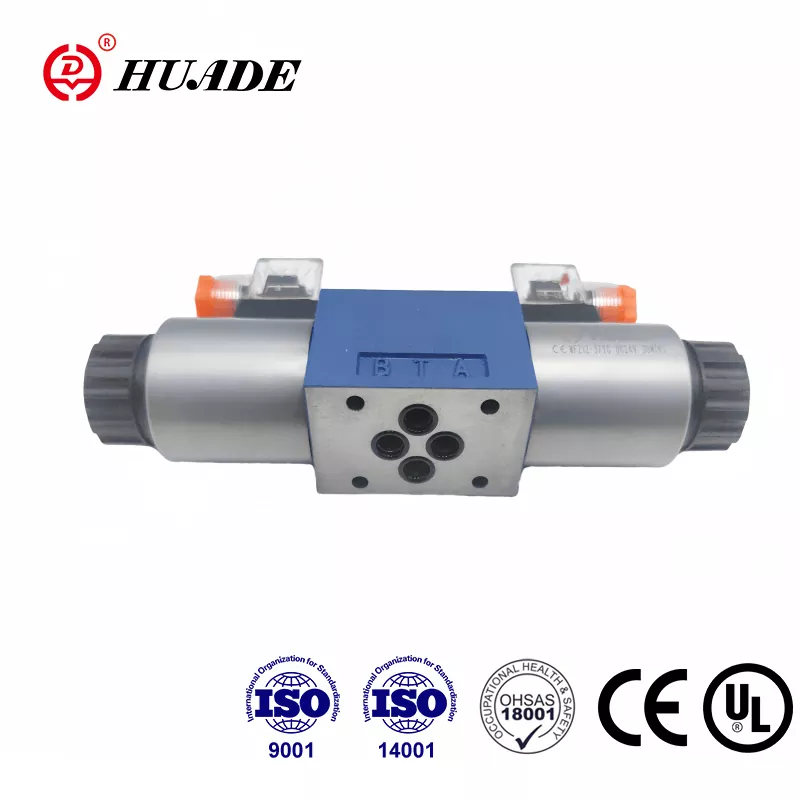

Það eru líka samhæfðir valkostir frá fyrirtækjum eins og Huade sem fylgja sömu uppsetningarstöðlum og bjóða upp á lægra verð. Þetta getur virkað vel fyrir minna mikilvæg forrit, en þú ættir að bera vandlega saman raunverulegar frammistöðuforskriftir, sérstaklega hámarksflæðishraða og langtíma endingargögn.
Hugleiðingar um uppsetningu
4WE 10 D festist á undirplötu með því að nota staðlaða ISO 4401-05 mynstrið. Boltagötin eru með 80 sinnum 32 millimetra millibili, sem passar við iðnaðarstaðalinn fyrir þennan stærðarflokk. Þessi stöðlun þýðir að þú getur oft skipt á milli loka mismunandi framleiðenda án þess að endurhanna greinina þína eða undirplötuna.
Þegar lokinn er settur upp skaltu fylgjast með portmerkingum. Port P tengist dælunni þinni, tengi A og B fara í stýrisbúnaðinn þinn og port T fer aftur í tankinn. Ef þú færð þetta aftur á bak mun kerfið þitt virka rangt og gæti skemmt búnað.
Stýriventillinn 4WE 10 D fyrir Rexroth getur starfað við umhverfishita frá neikvæðum 15 gráðum á Celsíus upp í 70 gráður á Celsíus. Hitastig vökvavökva hefur áhrif á skiptitíma vegna þess að seigja olíu breytist með hitastigi. Ef kerfið þitt keyrir í miklum kulda eða hita gætirðu þurft að gera grein fyrir þessu í tímasetningarútreikningum þínum.
Sérstök afbrigði fyrir hættusvæði
Fyrir notkun í sprengifimu andrúmslofti býður Rexroth upp á ATEX-vottaðar útgáfur af þessum loka. WE...XE serían virkar í svæði 2 þar sem sprengifimar lofttegundir eða ryk gætu verið til staðar en venjulega er ekki búist við því. WE...XN röðin höndlar svæði 3 aðstæður með minni sprengihættu.
Þessar sprengiþolnu afbrigði nota sérstaka spóluhönnun og hlífðargirðingar sem koma í veg fyrir íkveikjuvalda. Ef þú ert að vinna í unnin úr jarðolíu, námuvinnslu eða úthafspöllum þarftu þessar vottuðu útgáfur til að uppfylla öryggisreglur.
Framtíðarsönnun kerfisins þíns
Eftir því sem iðnaðarkerfi verða sjálfvirkari og tengdari, verður það að hafa greiningargetu verðmætari. Þó að grunn 4WE 10 D sé einfaldur á-slökktur loki, býður Rexroth upp á uppfærðan vettvang sem kallast 4WEH 10 röð sem bætir við stöðuvöktun og rafrænni höggstillingu.
Þessar háþróuðu útgáfur nota sömu sannreyndu ventilhús og spóluhönnun og staðlaða 4WE 10 D, en þær innihalda skynjara sem segja þér hvar spólan er staðsett. Þessi endurgjöf hjálpar við fyrirsjáanlegt viðhald og ástandseftirlit. Ef þú ert að byggja upp kerfi sem þarf að uppfylla Industry 4.0 staðla eða krefst hagnýtra öryggisvottun, gefur 4WEH vettvangurinn þér uppfærsluleið án þess að breyta grunnhönnun vökvarásar þinnar.
Að velja rétt
Stefnustýriventillinn 4WE 10 D fyrir Rexroth táknar traustan milliveg milli frammistöðu og hagkvæmni. Það ræður við háan þrýsting og flæðihraða án þess að vera of hannað fyrir einföld forrit. Blaut-pinna segullokahönnunin gerir viðhald einfalt og stillanleg dempunareiginleikinn hjálpar til við að vernda viðkvæm kerfi fyrir vökvalosi.
Þegar þú ert að tilgreina þennan loki, vertu viss um að þú skiljir hvaða röð þú ert að fá. 3X og 5X seríurnar hafa nokkurn mun á hámarksþrýstingsstigum, þar sem nýrri 5X útgáfur ná 350 börum samanborið við 315 bör fyrir sum eldri afbrigði. Ef þú ert að nota háspennuspólur eins og 96V eða 205V DC, mundu að þú þarft að minnka hámarksflæði um tíu prósent til að forðast ofhitnun segullokans.
Lykillinn að langri endingartíma er að viðhalda réttum hreinleika vökva og fylgja ráðlögðum síunarstöðlum. Þetta er ekki valfrjálst ef þú vilt að lokinn nái áætluðum rekstrartíma. Með góðri vökvastjórnun og reglubundnum skiptum um innsigli geta þessir lokar skilað milljónum hringrása í iðnaðarþjónustu.
Hvort sem þú ert að hanna nýtt kerfi eða skipta um núverandi loki, þá býður 4WE 10 D upp á sannaðan áreiðanleika með nægum sveigjanleika til að passa við mörg mismunandi forrit. Staðlað uppsetningarmynstur þess og mikið úrval af spólastillingum þýðir að þú getur venjulega fundið útgáfu sem passar við þarfir þínar án sérsniðna breytinga.
