Þegar unnið er með vökvakerfi er stjórnun flæðisstefnu nauðsynleg fyrir öryggi og skilvirkni. Bosch Rexroth M-SR skothylkisventillinn þjónar sem áreiðanlegur eftirlitsventill sem gerir vökva kleift að flæða í eina átt á meðan hann lokar algjörlega afturábak. Þessi íhlutur er orðinn staðlað val í vökvakerfi í iðnaði vegna þéttrar hönnunar og lekalausrar frammistöðu.
Hvað er M-SR hylkisventillinn
M-SR skothylkisventillinn er innskrúfður vökvaeftirlitsventill framleiddur af Bosch Rexroth, einu af leiðandi fyrirtækjum í vökvatækni. Þessi skothylkisventill M-SR tilheyrir 1X seríunni og notar smelluhönnun til að stjórna vökvaflæði. Lokinn passar beint inn í greinarblokk sem sparar pláss miðað við hefðbundna línufesta loka.
Grunnaðgerðin er einföld. Þegar vökvavökvi ýtir á móti lokanum í áframhaldandi átt með nægum þrýstingi, opnast spjaldið og leyfir flæði. Þegar þrýstingur kemur úr öfugri átt, lokar stöngin þétt að sæti sínu og kemur í veg fyrir bakflæði. Þessi málm-í-málm þétting skapar lekaþétta lokun sem viðheldur kerfisþrýstingi án þess að rýrna með tímanum.
Hylkisventillinn M-SR kemur í tveimur uppsetningargerðum: KE hornloki fyrir 90 gráðu flæðisleiðir og KD innbyggður loki fyrir beinar flæðisleiðir. Þessi sveigjanleiki hjálpar verkfræðingum að hanna þéttar vökvarásir sem passa innan takmarkaðs rýmis.
Tæknilýsing og stærðarsvið
M-SR skothylkisventillinn er fáanlegur í sjö nafnstærðum, merktur sem NG 6 til NG 30. Hver stærð ræður við mismunandi flæðishraða og þrýstingsstig eftir notkunarkröfum.
Fyrir smærri kerfi, NG 6 skothylki loki M-SR höndlar flæði allt að 6 lítra á mínútu og vinnur við allt að 420 bör þrýsting. Eftir því sem stærðin stækkar vex flæðisgetan verulega. NG 10 útgáfan nær 50 lítrum á mínútu en NG 15 þolir 120 lítra á mínútu. Stærsta staðalstærðin, NG 30, tekur flæði allt að 400 lítra á mínútu, þó hámarksþrýstingur hennar fari niður í 250 bör.
Sprunguþrýstingurinn, sem er lágmarksþrýstingur sem þarf til að opna lokann, er á bilinu í rauninni núll (fyrir gormalausar útgáfur) upp í 5 bör. Flest forrit nota staðlaða 0,5 bör gorminn, sem veitir áreiðanlega þéttingu en opnast auðveldlega þegar framstreymi hefst. Hærri sprunguþrýstingur eins og 1,5 bar eða 3 bar er fáanlegur fyrir kerfi sem þurfa sterkari öfugþéttingarkraft.
Rekstrarhitasvið fer eftir innsigli efnisins. Stöðluð NBR innsigli virka frá neikvæðum 30 gráðum á Celsíus í jákvæða 80 gráður á Celsíus. Fyrir háhita eða efnaþolinn notkun, lengja FKM innsigli efri mörkin á sama tíma og kalt hitastigið minnkar lítillega.
Hylkisventillinn M-SR vinnur með ýmsum vökvavökva, þar á meðal jarðolíu, niðurbrjótanlegum vökva og eldþolnum valkostum. Þegar vökvi sem byggir á vatni er notaður ætti vinnuhitinn að vera undir 60 gráður á Celsíus til að viðhalda endingu innsigli.
Uppsetningarkröfur og upplýsingar um uppsetningu
Uppsetning M-SR skothylkislokans krefst athygli á nokkrum stærðar- og yfirborðslýsingum. Lengd ventilhússins er breytileg eftir stærð, allt frá 33,3 mm fyrir NG 6 upp í 83,3 mm fyrir NG 30, með neikvæðu vikmarki upp á 0,1 millimetra. Uppsetningarholið fylgir ZN 10001 staðlinum, sem tryggir samhæfni við rétt hönnuð margvísleg kubba.
Hver stærð krefst sérstakrar snittari tappa til að þétta holrúmið. Til dæmis notar NG 10 skothylkisventillinn M-SR hlutanúmer R913011603, sem er með 18 mm þvermál gat og G 1/2 pípuþráð. NG 20 útgáfan notar stærri tappa með 30 millimetra holu og G 1 þræði. Þessar innstungur verða að vera smurðar örlítið fyrir uppsetningu til að koma í veg fyrir að þeir níri sig og tryggja rétta þéttingu.
Yfirborðsfrágangur skiptir máli fyrir áreiðanlega notkun. Þéttiflötin ættu að hafa grófleikagildi á milli Rz 8 og Rz 16. Lokinn getur festst í hvaða stefnu sem er, þó að forðast loftvasa í hringrásinni komi í veg fyrir kavitation og hávaða.
Fyrir háþrýstingsnotkun yfir 350 börum, bætir það öryggi gegn því að losna frá titringi með því að setja Loctite 243 þráðaskáp á innstunguna. Hylkisventillinn M-SR heldur nafnþrýstingsgetu sinni þegar hann er settur upp á réttan hátt með réttum toggildum.
Afköstareiginleikar og flæðisferlar
Að skilja hvernig M-SR skothylkisventillinn hegðar sér við mismunandi aðstæður hjálpar verkfræðingum að velja rétta stærð og gorm. Sambandið milli rennslishraða og þrýstingsfalls fylgir ólínulegri feril sem er breytilegur eftir lokastærð og sprunguþrýstingsstillingu.
Ef NG 15 skothylkislokan M-SR er tekin sem dæmi, þegar flæðir 100 lítrar á mínútu með 0,5 böra gorm, mælist þrýstingsfallið yfir lokann um það bil 0,8 bör. Þegar flæði eykst hækkar þrýstingsfallið hraðar vegna aukins hraða í gegnum ventlaopið. Við 120 lítra á mínútu nær þrýstingsfallið um 1,2 bör.
Fyrir stærri ventla eins og NG 30 helst þrýstingsfallið lægra við jafngilda flæðishraða vegna stærra flæðisflatar. Við 400 lítra á mínútu sýnir NG 30 skothylkiventillinn M-SR þrýstingsfall um 10 bör, sem er ásættanlegt í flestum háflæðisrásum.
Þessar frammistöðuferlar gera ráð fyrir notkun HLP 46 vökvaolíu við 40 gráður á Celsíus. Breytingar á seigju hafa áhrif á þrýstingsfallið, þar sem þykkari vökvar skapa meiri viðnám. Lokinn meðhöndlar seigju frá 2,8 upp í 500 fermillímetra á sekúndu, þó ætti að sannreyna frammistöðu utan venjulegs sviðs fyrir tilteknar notkunir.
Andstæða þéttingarárangurinn er í meginatriðum fullkominn. Þegar þrýstingur vinnur gegn lokunarstefnunni situr stöngin þétt og kemur í veg fyrir leka. Þessi lekaþétti eiginleiki gerir skothylkislokann M-SR hentugan til að halda þrýstingi í strokkum eða koma í veg fyrir öfugt flæði í dælurásum.
Algeng forrit og notkunartilvik
M-SR skothylkisventillinn er notaður í mörgum atvinnugreinum þar sem krafist er áreiðanlegrar eftirlitsloka. Í bílaframleiðslu vernda þessar lokar gírprófunarstanda og bremsukerfisrásir. Dæmigerð uppsetning gæti notað NG 20 skothylkisloka M-SR í gírprófunarrás sem flæðir 200 lítra á mínútu, þar sem að koma í veg fyrir bakflæði tryggir nákvæmar prófunarniðurstöður og verndar dýran búnað.
Pökkunarvélar treysta á nákvæma strokka staðsetningu og skothylkisventillinn M-SR kemur í veg fyrir álagsrek með því að hindra öfugt flæði þegar stefnulokinn miðast við. Þetta forrit notar oft smærri stærðir eins og NG 10 eða NG 15, sem passa við flæðiskröfur strokksins.
Lækninga- og lyfjabúnaður krefst hreinnar notkunar án mengunaráhættu. Lokað hylkjahönnun M-SR lokans útilokar ytri lekaleiðir sem gætu leitt til mengunarefna. Þessi kerfi starfa venjulega við hóflegan þrýsting þar sem 420 bör einkunnin gefur næga öryggismörk.
Iðnaðarvélaverkfæri nota skothylkislokann M-SR í framhjáveiturásum dælu og notkunar sem halda strokka álagi. Fyrirferðarlítil uppsetning sparar pláss á spjaldinu en skilar áreiðanlegum afköstum í krefjandi framleiðsluumhverfi. Byggingarbúnaður og vindmyllupallastýringarkerfi eru einnig með þessum lokum fyrir öflugan háþrýstingsgetu.
Fjölhæfni skothylkislokans M-SR kemur frá einföldum aðgerðum hans og fjölbreyttu stærðarvali. Verkfræðingar geta tilgreint nákvæma samsetningu stærðar, sprunguþrýstings og innsiglisefnis til að passa við sérstakar kröfur þeirra.
Viðhaldssjónarmið og endingartími
Einn kostur M-SR skothylkislokans er langur endingartími með lágmarks viðhaldi. Bosch Rexroth metur meðaltímann til hættulegrar bilunar við 150 ár við venjulegar rekstraraðstæður, sem þýðir í raun viðhaldsfrjáls notkun fyrir flestar uppsetningar.
Helsta þjónustuþörfin felur í sér að viðhalda réttu hreinleika vökva. Lokinn þarfnast síunar upp á 20 míkrómetra eða fínni til að koma í veg fyrir agnamengun sem gæti skemmt þéttiflöt. Að fylgja ISO 4406 hreinleikastigi 20/18/15 tryggir áreiðanlega notkun og hámarkslíftíma.
Þráður tappann sem innsiglar holrúmið er talinn slithlutur, þó sjaldan sé þörf á að skipta um nema lokinn sé fjarlægður og settur aftur upp mörgum sinnum. Hægt er að skipta um innstungur sérstaklega með því að nota sömu hlutanúmerin sem skráð eru fyrir fyrstu uppsetningu.
Þegar hylkislokinn M-SR er notaður í erfiðu umhverfi með háum hita, árásargjarnum vökva eða mikilli mengun, ætti að stytta skoðunarbil frá stöðluðum forsendum. Eftirlit með ytri leka í kringum snittari tappann og eftirlit með þrýstingi kerfisins hjálpar til við að ná hugsanlegum vandamálum áður en bilun verður.
Lokaða hylkjahönnunin verndar innri hluti fyrir umhverfisáhrifum, sem stuðlar að framúrskarandi áreiðanleikaskrá. Ólíkt ytri eftirlitslokum sem gætu orðið fyrir tæringu eða líkamlegum skemmdum, situr M-SR lokinn varinn inni í greinarblokkinni.
Að bera saman valkosti og samhæfðar vörur
Þó að Bosch Rexroth M-SR skothylki loki setur staðalinn fyrir háþrýstingseftirlitsloka, eru nokkrir kostir til á markaðnum. Að skilja muninn hjálpar við ákvarðanir um innkaup og samhæfisspurningar.
Hydac býður upp á CSBN röð af skothylkislokum með svipaðri skrúffestingu en venjulega metið til 350 bör í stað 420 bör. Þessir lokar kosta aðeins minna á meðan þeir skila sambærilegum árangri í forritum sem krefjast ekki fullrar þrýstingseinkunnar. Parker framleiðir D1VW seríuna, sem inniheldur rafræna vöktunarmöguleika fyrir kerfi sem þurfa endurgjöf um stöðu ventla.

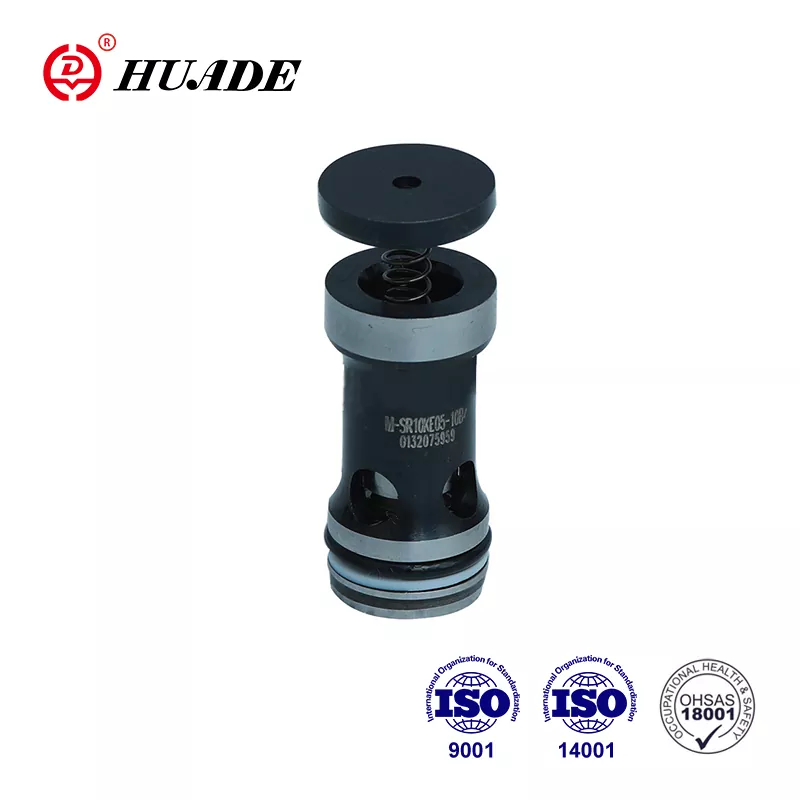

Nokkrir framleiðendur í Kína framleiða skothylkisloka sem eru samhæfðir M-SR forskriftunum. Fyrirtæki eins og Huade og Hengli framleiða lokar sem passa við stærð og frammistöðueiginleika á lægra verði. Þessir valkostir geta virkað vel í forritum sem ekki eru mikilvægar eða þar sem takmarkanir á fjárhagsáætlun eru verulegar. Lykilatriðið er að sannreyna að framleiðandinn viðheldur réttu gæðaeftirliti og veitir ISO vottunarskjöl.
Þegar þú velur á milli upprunalegu Bosch Rexroth skothylkislokans M-SR og samhæfra valkosta skaltu íhuga mikilvægi umsóknarinnar, áskilin vottunarstig og framboð á staðbundnum stuðningi. Mikilvæg kerfi sem þola ekki bilun ættu að nota upprunalegan búnað. Minni krefjandi forrit gætu samþykkt samhæfðar vörur til að draga úr kostnaði.
Hvar á að kaupa og verðupplýsingar
M-SR skothylkisventillinn er fáanlegur í gegnum margar rásir eftir staðsetningu þinni og kröfum um magn. Bosch Rexroth rekur opinbera netverslun á [store.boschrexroth.com](http://store.boschrexroth.com/) þar sem staðlaðar stillingar eru sendar innan eins til þriggja daga. Hlutanúmer fylgja ákveðnu sniði, eins og R900350797 fyrir NG 30 KE hornloka með 0,5 böra gorm.
Viðurkenndir dreifingaraðilar eins og BuyRexroth veita skothylkislokanum M-SR gagnsæ verðlagningu og sendingarmöguleika um allan heim. Þessir dreifingaraðilar hafa venjulega algengar stærðir á lager og geta pantað sérstakar stillingar beint frá verksmiðjunni. Leiðslutími fyrir staðlaða hluta er venjulega stuttur, en sérsniðnar forskriftir gætu þurft nokkrar vikur.
Verðlagning er mjög mismunandi eftir ventilstærð og uppsetningu. Minni stærðir eins og NG 6 kosta venjulega á milli 50 og 80 dollara, en stórir NG 30 lokar geta náð 200 dollara eða meira. Samhæfðir valkostir frá kínverskum framleiðendum gætu verð 20 til 40 prósent lægra, þó að lágmarkspöntunarmagn gæti verið hærra en æskilegt er fyrir lítil verkefni.
Fyrir sérhæfð forrit sem krefjast FKM þéttinga eða óstöðluðs sprunguþrýstings, þá gefur oft besta árangur að biðja um tilboð beint frá dreifingaraðilum eða framleiðanda. Tæknileg aðstoð getur hjálpað til við að staðfesta að valin M-SR stillingar á skothylkislokanum passi við umsóknarkröfur fyrir kaup.
Hönnunarsjónarmið fyrir kerfissamþættingu
Að samþætta M-SR skothylkislokann í vökvakerfi krefst vandlegrar athygli að margvíslegum hönnun og hringrásarskipulagi. Lokinn er settur upp í staðlað holrúm sem þarf að vinna í nákvæmar stærðir. Að vinna með margvíslegum birgjum sem fylgja ZN 10001 staðlinum tryggir rétta passa og frammistöðu.
Flæðisstefna í gegnum skothylkislokann M-SR verður að vera í takt við hönnun hringrásarinnar. Örin á lokunarhlutanum eða vörulistartáknið gefur til kynna frjálsa flæðistefnuna. Að setja lokann aftur á bak mun loka fyrir allt flæði, svo sannprófun meðan á samsetningu stendur er mikilvæg. Sumir verkfræðingar merkja margvíslega blokkina með flæðistefnuörvum til að koma í veg fyrir uppsetningarvillur.
Útreikningar á þrýstingsfalli ættu að taka tillit til eiginleika ventilsins við væntan flæðishraða. Þó að þrýstingsfallið í gegnum hylkislokann M-SR sé yfirleitt lítið miðað við aðrar hringrásartakmarkanir, hagnast háflæðisforrit á því að velja næstu stærri stærð til að lágmarka orkutap og hitamyndun.
Sprunguþrýstingsvalið hefur áhrif á bæði framstreymisviðnám og afturábak þéttingarkraft. Forrit sem þurfa lágmarks viðnám áfram ættu að nota lægri sprunguþrýsting eins og 0,2 bör eða jafnvel fjöðrlausu útgáfuna. Kerfi sem verða að halda þrýstingi gegn mismunandi álagi njóta góðs af hærri sprunguþrýstingi sem veitir sterkari þéttingu.
Staðfesta skal hitastig og vökvasamhæfi á hönnunarstigi. Ef kerfið sér öfga hitastig eða notar sérvökva, kemur í veg fyrir ótímabæra bilun að staðfesta samhæfni innsiglisefna. FKM innsiglivalkosturinn eykur efnaþol fyrir notkun sem felur í sér árásargjarn aukefni eða hækkað hitastig.
Niðurstaða
Bosch Rexroth M-SR skothylkisventillinn veitir áreiðanlega afturlokavirkni í þéttum pakka sem hentar fyrir háþrýstivökvakerfi. Skrúfað hylkishönnun þess einfaldar uppsetningu en útilokar ytri lekaleiðir. Stærðarsviðið frá NG 6 til NG 30 nær yfir flæðisþörf frá litlum strokkum til stórra iðnaðarrása.
Val á réttri M-SR stillingu fyrir skothylkisventil felur í sér að passa stærð ventils við flæðiskröfur, velja viðeigandi sprunguþrýsting fyrir notkunina og sannreyna samhæfni innsigli við notkunarskilyrði. Framúrskarandi endingartími og lágmarks viðhaldsþörf gera þennan loka að hagkvæmu vali yfir líftíma kerfisins.
Hvort sem er verið að hanna nýja vökvarás eða skipta um núverandi íhluti, þá hjálpar skilningur á getu og uppsetningarkröfum M-SR skothylkislokans að tryggja árangursríka framkvæmd. Víðtækt framboð og umfangsmikil notkunarsaga veita traust til að tilgreina þennan sannaða vökvahluta.
