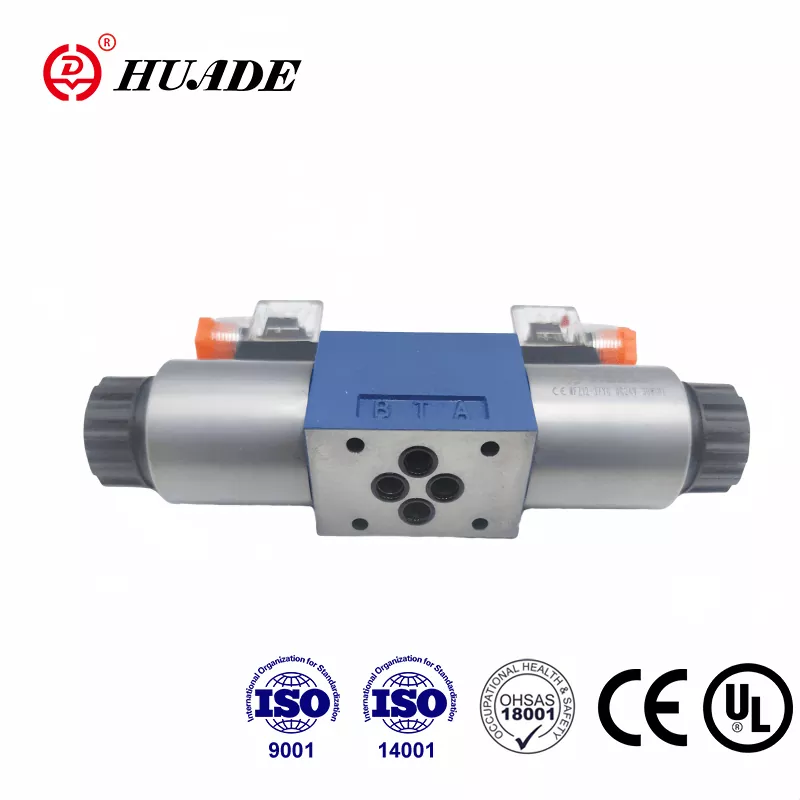

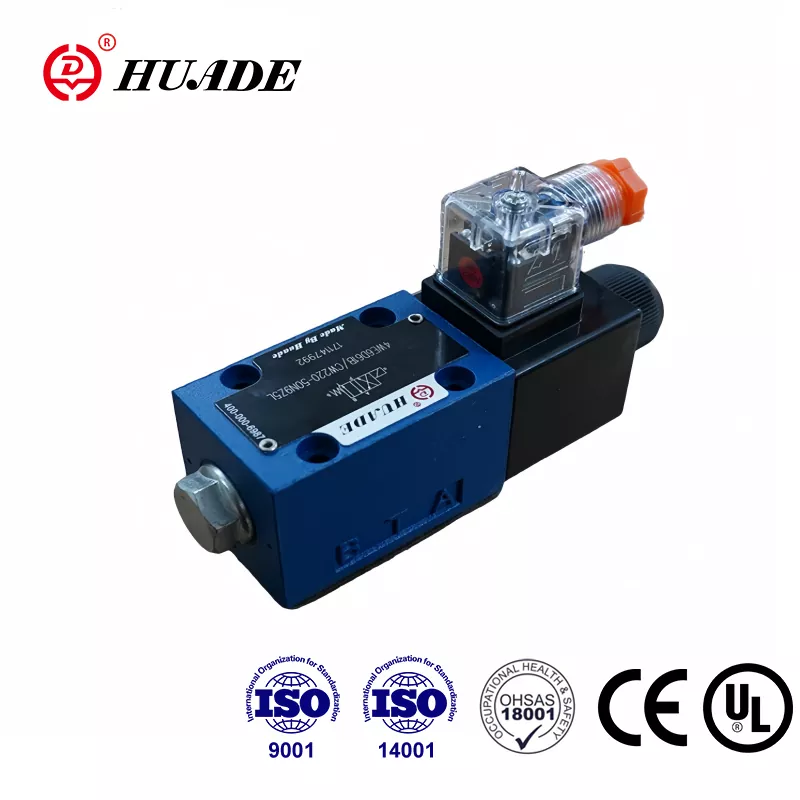

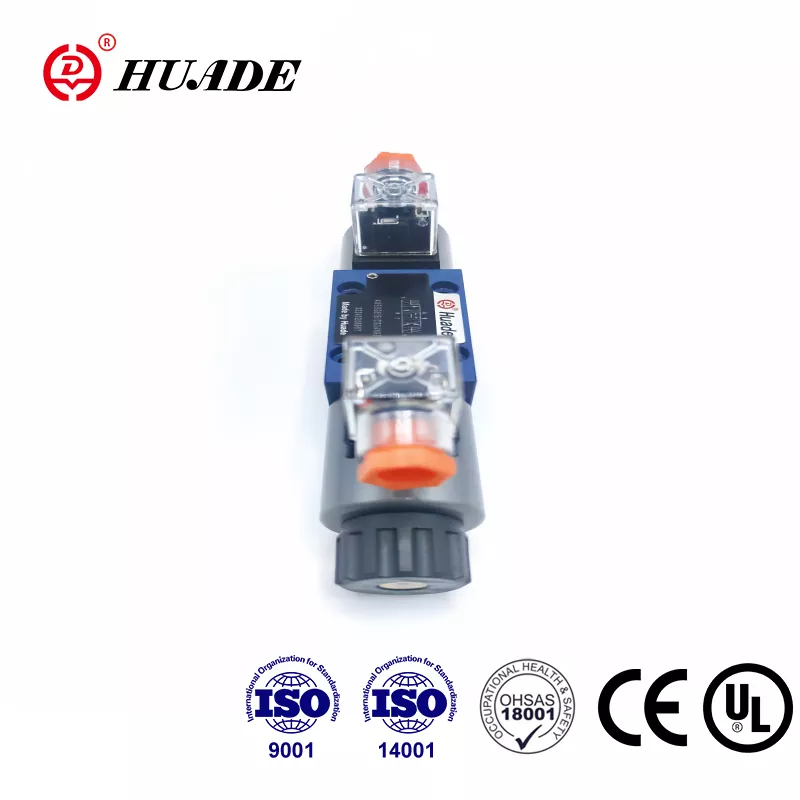

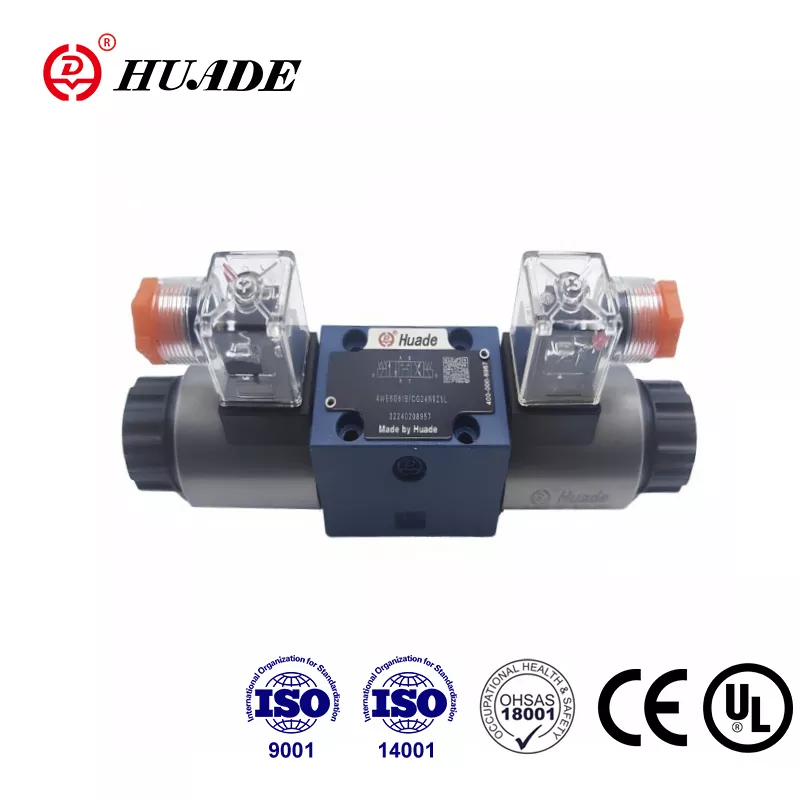

Vegna tveggja langtíma samvinnu við Rexroth frá 1979 er Huade® 4We 6 Series Directional Spool Valve hagkvæmur valkostur við sömu gerð Rexroth. Það er einn af vinsælustu og notuðu stefnulokunum. Huade er með 750 háþróaðan búnað sem fluttur er inn um allan heim og strangt prófunarkerfi til að tryggja betri afköst vökvaventla þess. R & D og framleiðslustjórnunarkerfi uppfyllir ISO9001, ISO14001 og ISO45001. Allir stefnulokar segulloka eru CE vottaðir. Huade® vökvalokar eru mikið notaðir í verkfræði- og smíði, málmvinnslu, vélarverkfæri, umhverfisvernd, skipasmíði, geimferða, járnbrautaraflutning, jarðolíu og jarðolíu, hernaðariðnað og önnur svið í Kína.
|
Vökvakerfi |
|||
|
Max.Tracting Pressure Ports A, B, P (MPA) |
allt að 35,0 |
||
|
Höfn t (㎫) |
21 (-); 16 (～) |
||
|
Með táknum A og B verður að nota höfn T sem frárennslishöfn |
|||
|
Max.flow (l/mín. |
80 (-); 60 (～) |
||
|
Þrýstingsvökvi |
Steinefnaolíur eða fosfat ester |
||
|
Seigju svið (mm2/s) |
2.8 ~ 500 |
||
|
Þrýstingsvökvi hitastig （℃） |
-30 ～+80 |
||
|
Mengun |
Hámarks leyfilegt mengun á vökvavökva til NAS 1638 Class9. |
||
|
Rafmagns |
|||
|
Spennutegund |
DC |
AC 50/60Hz |
|
|
Laus spennu (v) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Orkunotkun (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
Skipt um afl (VA) |
- |
220 |
|
|
Tollur |
Stöðugt |
||
|
Skipta tíma í IS0 6403 |
Á (MS) |
25 til 45 |
10 til 20 |
|
OFF (MS) |
10 til 25 |
15 til 40 |
|
|
Vernd fyrir dín |
IP 65 |
||
|
Skipta tíðni (hringrás/klst.) |
allt að 15000 |
allt að 7200 |
|
|
Með rafmagnstengingum hlífðarleiðarinn (PE) |
|||
Eiginleikar:
▶ Beint segulloka stýrt stefnu spólu loki High Performance útgáfa
▶ Wet Pin DC eða AC segulloka með færanlegu spólu
▶ Hægt er að snúa segullólu spólu í gegnum 90 °
▶ Það er ekki nauðsynlegt að opna þrýstingshólfið þegar skipt er um spólu
▶ Rafmagnstengingar annað hvort sem einstök eða miðstengingar
▶ Handhæð, valfrjálst
▶ Porting mynstur til DIN 24 340 Form A, ISO 4401 og CETOP - RP 121H
Umsókn:
Stefnumótar af gerðinni 4We 6 D eru segulloka stýrð stefnulokar. Þeir stjórna byrjun, stöðva og stefnu vökva.
Í meginatriðum samanstendur stefnu stjórnunarlokanna af húsi (1), einum eða tveimur segullokum (2), stjórnunarspólunni (3) og einum eða tveimur afturfjöðrum (4). Í de-orsakandi ástandi er stjórnunarspólan (3) haldin í hlutlausu eða upphafsstöðu með afturfjöðrum (4) (nema fyrir höggspólur). Stjórnunarspólan (3) er virkjað með blautum pinna segulloka (2). Kraftur segulloka (2) virkar um stimpilinn (5) á stjórnunarspólunni (3) og ýtir þessu frá hlutlausri stöðu sinni í nauðsynlega lokastöðu. Þetta gefur ókeypis flæði frá P til A og B til T eða P til B og A til T.
Þegar segulloka (2) er aflétt er stjórnunarspólan (3) skilað í hlutlausa stöðu sína með afturfjöðrum (4).
Valfrjáls hönd hnekkja (6), gerir kleift að hreyfa stjórnunarspóluna (3) án þess að orka segulloka.
Uppbygging skýringarmynd af WE 6 61B
