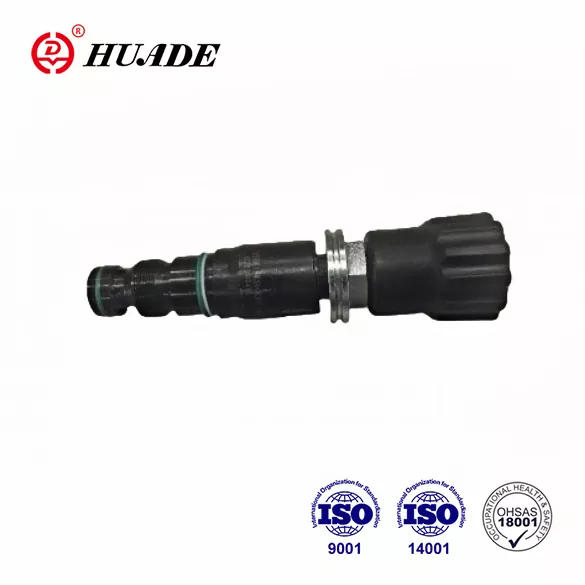

Þrýstingslokar DB.K

Með því að kynna háþróaða tækni Rexroth hefur Huade Hydraulic náð miklum framförum í hönnun, framleiðslu á vökvaíhlutum og samþættum búnaði. Huade® þrýstilokar DB.K eru endingargóðari samanborið við aðrar svipaðar vörur. Þeir geta komið í stað vörunnar sem Rexroth býður upp á í sömu seríu. Til þess að veita vörur á viðráðanlegu verði, leggur verksmiðjan meiri gaum að hagkvæmni á meðan hún kynnir meira en 750 háþróaðan framleiðslutæki frá öllum heimshornum til að tryggja gæði. Verksmiðjan hefur staðist ISO9001, ISO14001 og OH SAS18001. Huade® vökvaþrýstilokar hafa unnið víðtæka markaðsviðurkenningu. Vegna áreiðanlegra gæða og stöðugrar frammistöðu eru þau mikið notuð í ýmsum iðnaðarumhverfi eins og byggingarvélum og vökvakerfi sjávar.

Vörufæribreytur þrýstiloka DB.K

Vörueiginleikar og notkun þrýstijafnarloka DB.K

Eiginleikar:

▶ Hylkisloki

▶ 4 þrýstingssvið

▶ 4 stillingareiningar

. Snúningshnappur

. Ermi með sexhyrningi og hlífðarhettu

. Læsanleg snúningshnappur með kvarða

. Snúningshnappur með kvarða

Umsókn:

Þrýstijafnarlokar af gerðinni DB..K.. eru flugstýrðir þrýstilokar til uppsetningar í skothylki. Þau eru notuð til að takmarka þrýstinginn í vökvakerfi.

Virkni, hluti og tákn þrýstijafnarloka DB.K

Stilling kerfisþrýstings er með stillingareiningu (4). Í hvíld eru lokar lokaðir. Þrýstingur í port A virkar á spóluna (1). Á sama tíma er þrýstingur settur í gegnum opið (2) á fjöðrunarhlið keflsins (1) og í gegnum opið (3) á stýripallinn (6). Ef þrýstingurinn

í höfn Kemur upp fyrir gildið sem er stillt á gorm (5), opnast stýrihnappurinn (6). Vökvi getur nú streymt frá gorminni hlið spólu (1), opi (3) og rás (8) inn í port Y. Þrýstifallið sem myndast hreyfir spóluna (1) sem veldur því að þetta opnar tenginguna frá A til B, á meðan þrýstingurinn stilltur á gorm (5) er viðhaldið.

Pilotolíuskil frá gormahólfunum tveimur er tekin að utan um port Y.

uppbygging DB 10 K2-40B

Tákn

Takið eftir

1.Vökvinn verður að sía. Lágmarksfínleiki síunnar er 20 ㎛.

2. Geymirinn verður að vera lokaður og loftsía verður að vera sett upp við loftinngang.

3.Vörur án undirplötu þegar þú ferð frá verksmiðjunni, ef þörf er á þeim, vinsamlegast pantaðu sérstaklega.

4.Valve festingar skrúfur verður að vera hár styrkleiki stigi (flokkur 10.9). Vinsamlegast veldu og notaðu þau í samræmi við færibreytuna sem skráð er í sýnisbókinni.

5. Grófleiki yfirborðs sem tengist lokanum er nauðsynlegur yfirborðsgrófleiki er 0,8.

6. Nauðsynlegt er að yfirborðsfrágangur á pörunarstykki sé 0,01/100 mm.
