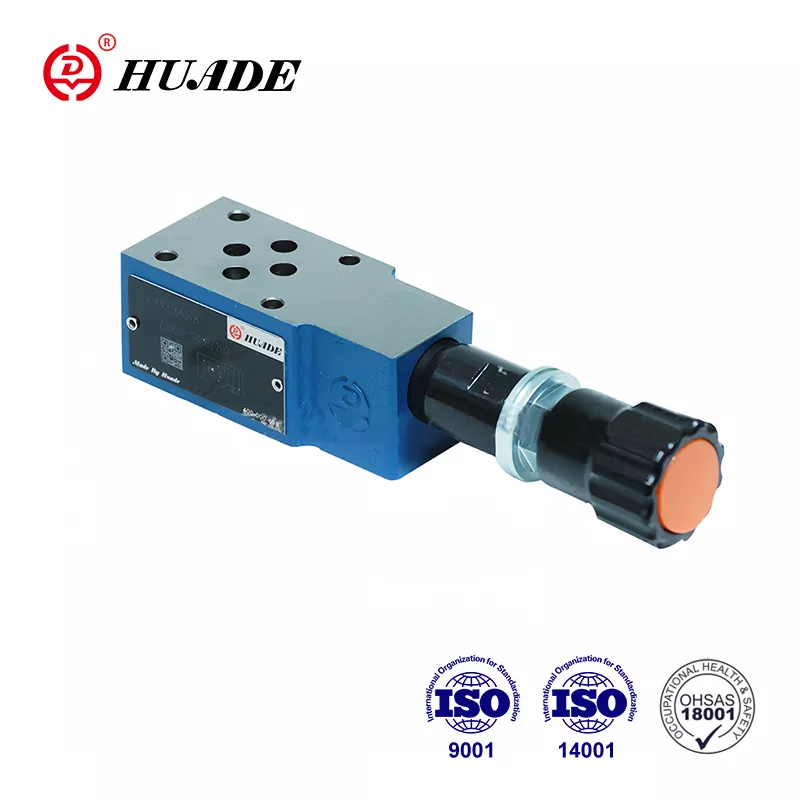

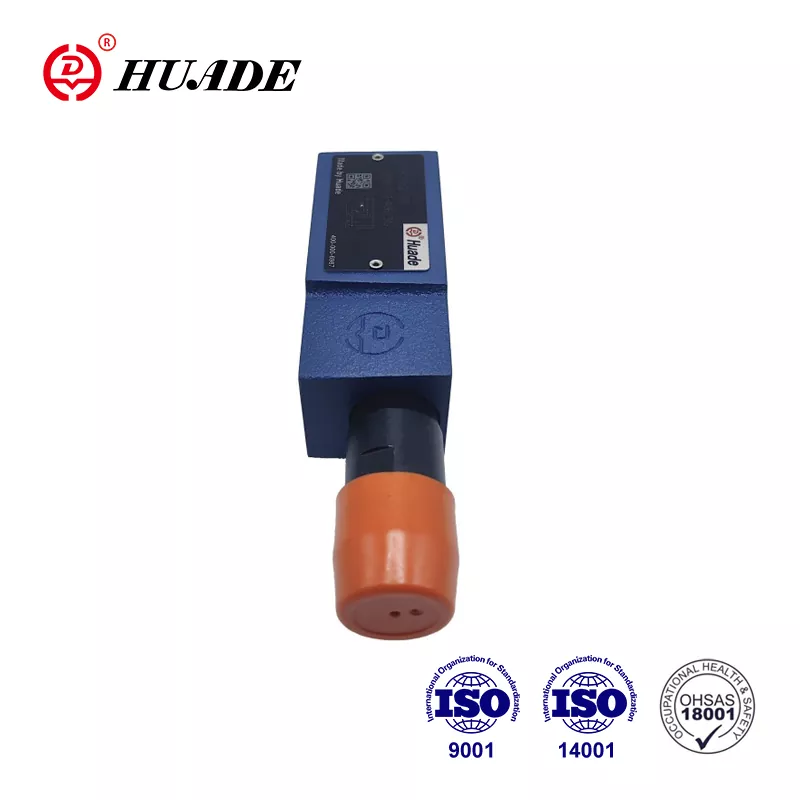

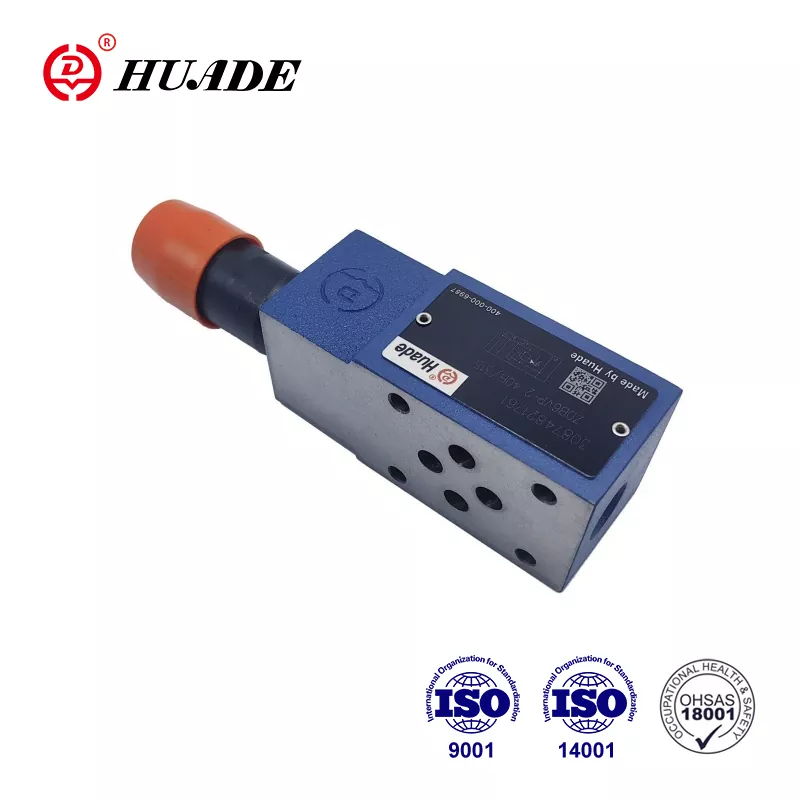

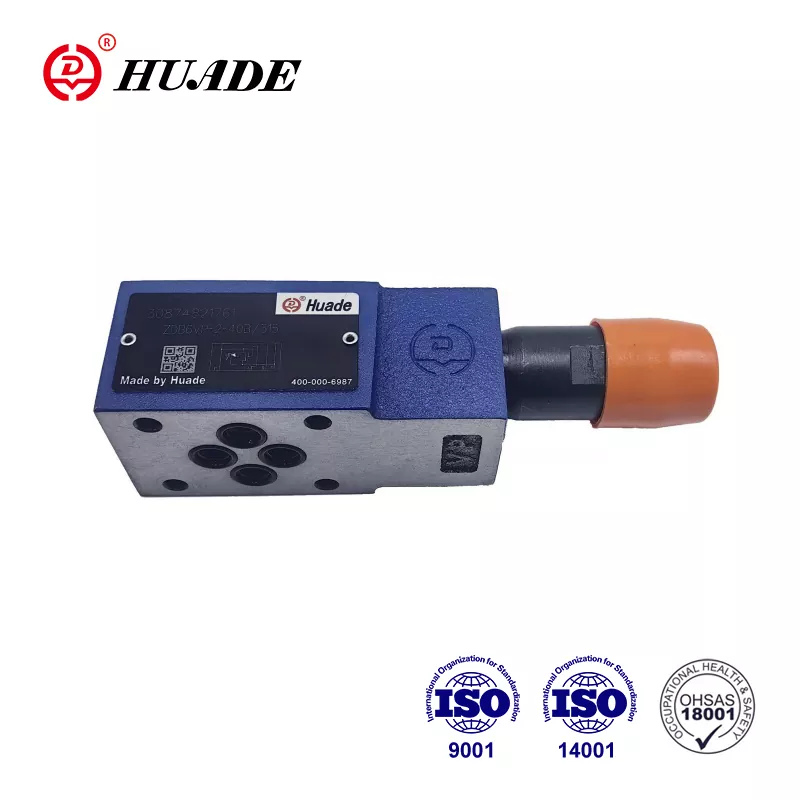

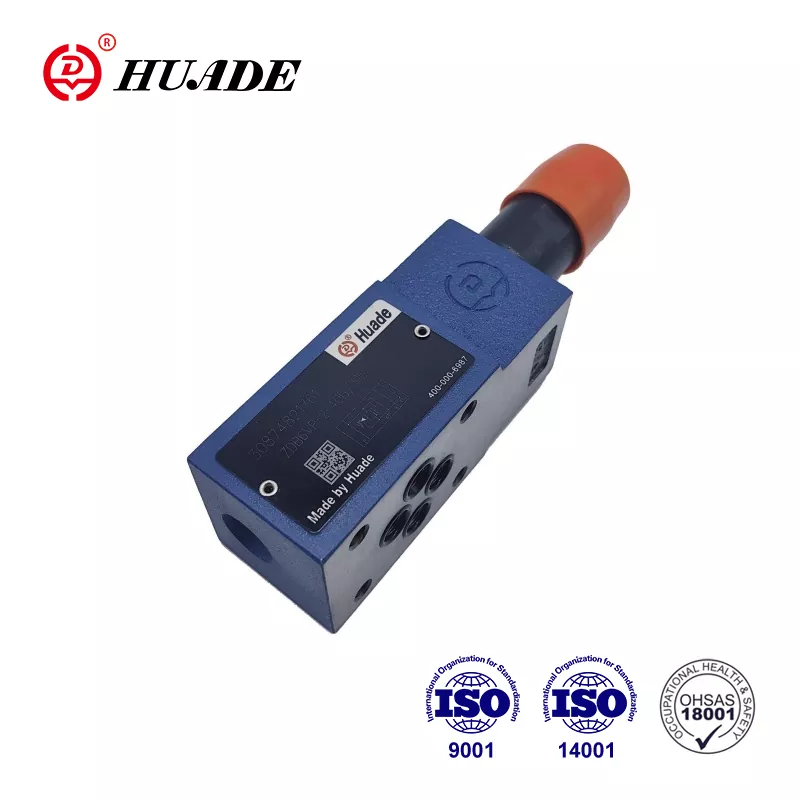

Þrýstingsventill ZDB 6

Þrýstingsloki ZDB 6 getur komið í stað vörunnar sem Rexroth® býður upp á. Staðreyndin er sú að Huade Hydraulic hefur átt tvö langtímasamstarf við Rexroth. Þessi samvinna gerir Huade® þrýstilokum kleift að ná sama stigi og Rexroth vörur hvað varðar frammistöðu, gæði og eindrægni. Verksmiðjan hefur staðist ISO9001, ISO14001 og OH SAS18001. Verksmiðjan Verksmiðjan hefur stóran framleiðsluskala, sem getur í raun stjórnað kostnaði og veitt viðskiptavinum hagkvæma og hagnýta vökvaþrýstiloka. Vegna áreiðanlegrar og stöðugrar frammistöðu eru Huade® vökvavörur mikið notaðar í her- og sjávariðnaði.

Vörufæribreyta þrýstijafnarloka ZDB 6

Vörueiginleikar og notkun þrýstijafnarloka ZDB 6

Eiginleikar:

▶ Samlokuplötuloki

▶ 4 þrýstisvið

▶ 5 hringrásarvalkostir

▶ Með einu eða tveimur þrýstihylki

▶ 4 stillingareiningar.

·Snúningshnappur

· Ermi með sexhyrningi og hlífðarhettu

·Læsanlegur snúningshnappur með kvarða

· Læsanleg snúningshnappur

Umsókn:

Þrýstingsloki ZDB 6 er notaður til að takmarka þrýstinginn í vökvakerfi.

Aðgerðir, hluti og tákn þrýstiloftsloka ZDB 6

Þrýstingslokar af gerðum ZDB og Z2DB eru stýristýrðir og eru af samlokuplötuhönnun.

Þau samanstanda í grundvallaratriðum af húsinu (7), ásamt einu eða tveimur skothylki fyrir þrýstiloka.

Kerfisþrýstingurinn er stilltur með stillingarhluta (4).

Í hvíld er lokinn lokaður. Þrýstingur í port A virkar á spóluna (1). Á sama tíma fer þrýstingur í gegnum opið (2) á gormhlaða hlið spólunnar (1) og í gegnum opið (3) til stýripopsins (6). Ef þrýstingurinn í gátt A fer upp fyrir gildið sem stillt er á gorm (5), opnast stýrihnappurinn (6). Vökvi getur nú streymt frá gorminni hlið spólunnar (1), opi (3) og rás (8) inn í port T. Þrýstifallið sem myndast hreyfir síðan spóluna (1) sem veldur því að þetta opnar tengingu A til T, á meðan þrýstingurinn stilltur á gorm (5) er viðhaldið.

Pilotolía úr gormahólfunum tveimur skilar sér að utan í tankinn um tengi T.

Uppbygging og tákn þrýstiloka ZDB 6

Takið eftir

1.Vökvinn verður að sía. Lágmarksfínleiki síunnar er 20 ㎛.

2. Geymirinn verður að vera lokaður og loftsía verður að vera sett upp við loftinngang.

3.Vörur án undirplötu þegar þú ferð frá verksmiðjunni, ef þörf er á þeim, vinsamlegast pantaðu sérstaklega.

4.Valve festingar skrúfur verður að vera hár styrkleiki stigi (flokkur 10.9). Vinsamlegast veldu og notaðu þau í samræmi við færibreytuna sem skráð er í sýnisbókinni.

5. Grófleiki yfirborðs sem tengist lokanum er nauðsynlegur yfirborðsgrófleiki er 0,8.

6. Nauðsynlegt er að yfirborðsfrágangur á pörunarstykki sé 0,01/100 mm.
