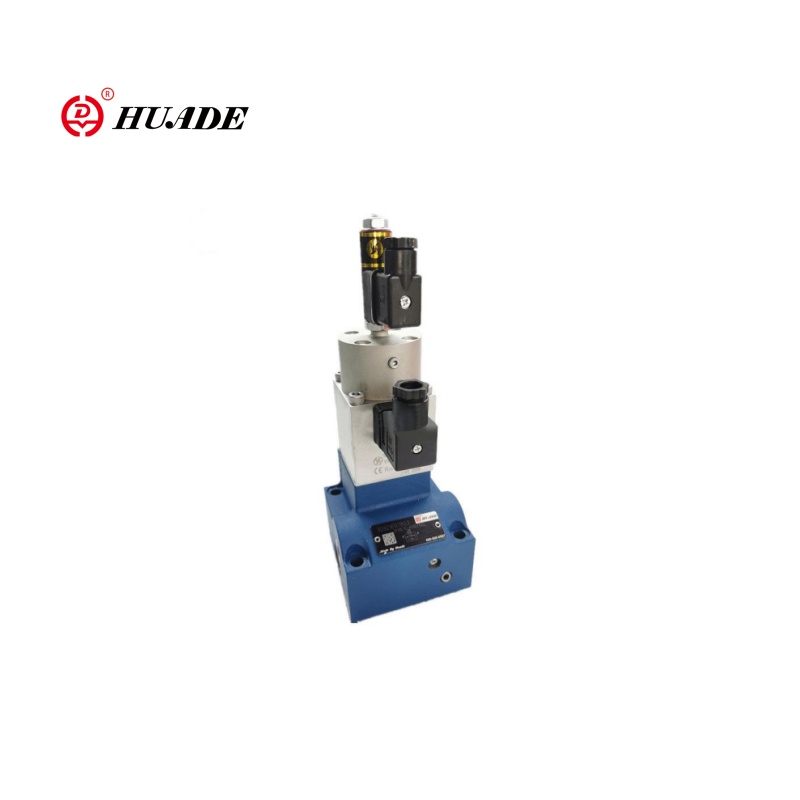

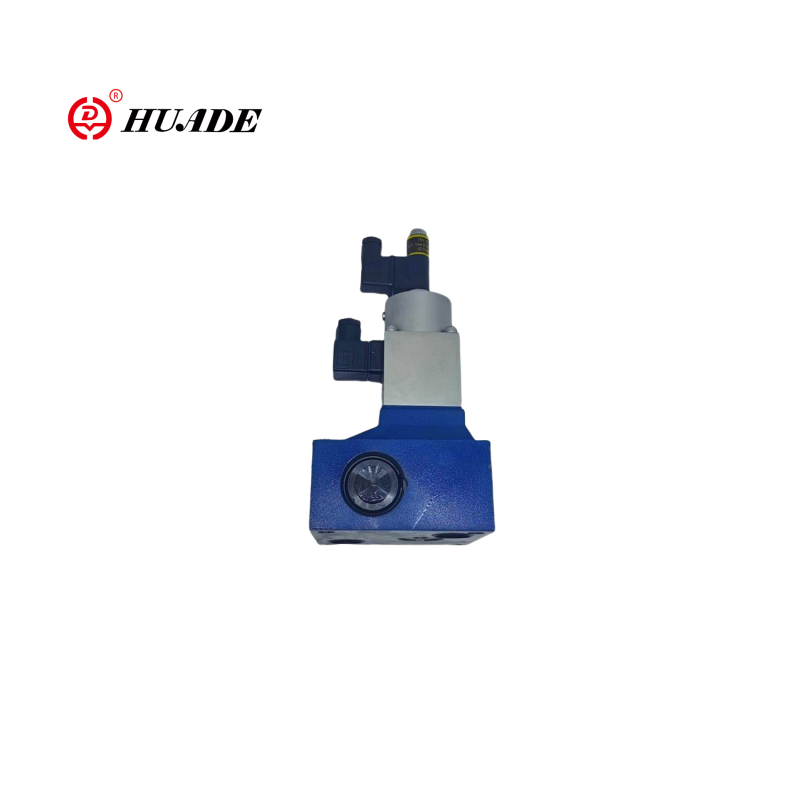

Hlutfallsleg flæðisstýringarventill 2fre16

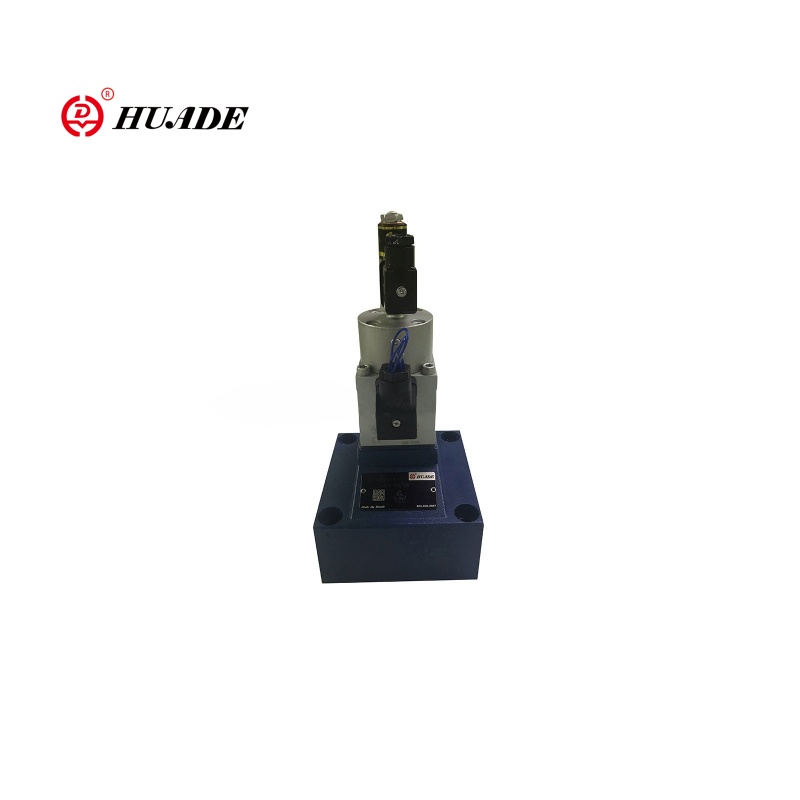

2FRE16 2-leið hlutfallsflæðisstýringarventill er afkastamikill hlutfallslega flæðisstýringarventill, sem er hentugur fyrir notkun þar sem nákvæmlega þarf að stilla hraðann á vökvastýrðum (strokkum eða mótorum). Í samanburði við hlutfallslegan loki 2FRE10 hefur loki 2FRE16 stærra þvermál, sem gerir kleift að fá hærra rennslissvið. Og hlutfallslegur loki 2FRE16 er hentugur fyrir vökvakerfi hærri afl.

Vörubreytu hlutfallslega flæðisstýringarventils 2fre16

Vökvakerfi
Rekstrarþrýstingur (MPA)	31.5
Lágmarksþrýstingsmunur (MPA)	Stærð 10	stærð 16
	0,3 ~ 0,8	0,6 ~ 1
Þrýstingsvökvi	Steinefnaolía (fyrir NBR innsigli), fosfatester (fyrir FPM innsigli)
Seigju svið (mm2/s)	2.8 til 380
Hitastig þrýstingsvökva (℃）	-20 til +70
Hysteresis (%)	＜ ± 1QMAX
Endurtekningarhæfni (%)	＜ 1 Qmax
Sýnishorn (%)	＜ ± 2
Uppsetning	valfrjálst
Þyngd (kg)	6	8.3
Rafmagns
Spennutegund	DC 24V
Spóluþol segulloka (Ω)	Kalt gildi við 20 ℃ 10, hámarks heitt gildi 13.9
Max. Máttur (VA)	50
Hvatvísi (MH)	6 til 8
Sveiflutíðni (KHz)	2.5
VT-5010S30 Eftirspurn eftir einangrun IP65	IP65

Eiginleikar:Vörueiginleiki og notkun hlutfallslegs flæðisstýringarventils 2FRE16

▶ loki með þrýstingsbótum fyrir þrýstingsbætur á flæði

▶ virkjun með hlutfallslegu segulloka

▶ Með rafmagnsstöðu endurgjöf stjórnunarmótsins

▶ Hægt er að hreyfa staðsetningu transducer spólu með því að gera núll punkta aðlögun stjórnunarmótsins auðveld, án þess að þurfa að snerta rafeindatæknina (rafmagns-vökvakerfi)

▶ Lágmarkssýniafbrigði loki og rafmagns magnara VT 5004 (sérstök röð)

Umsókn:

Hlutfallsrennslisstýringarventill 2FRE16 er mikið notaður í þunga iðnaðar vökvakerfum, verkfræðivélum og farsíma vökvakerfi, málmvinnslu og námuvinnslubúnaði.

Dæmigert kerfisdæmi ： Stýringarrás um gröfu fötu

PLC → Hlutfalls magnari → 2FRE16 → Vökvakerfi

                    ↑

 Þrýstingskynjari (lokuð endurgjöf lykkju)

Með því að stilla rafmagnsmerki inntaksins er hægt að flýta fyrir fötuhreyfingunni og hraðskelt til að forðast vökvaslost.

Virkni og hluti hlutfallsflæðisstýringarventils 2FRE16

Type 2FRE .. Hlutfallsflæðisstýringarlokar hafa tvíhliða aðgerð. Þeir geta, frá beittu rafmagnsskipunargildi, stjórnað flæði sem er þrýstingur og að miklu leyti hitastig bætt.

Þeir samanstanda í grundvallaratriðum af húsinu (1), hlutfallslega segulloka með inductive stöðu transducer (2), mæla gat (3), þrýstingsbætur (4), höggmörk (5), svo og valfrjáls eftirlitsventill (6).

Stilling rennslisins er ákvörðuð (0 bis 100 %) við stjórnunargildið potentiometer. Beitt skipunargildi, veldur með magnaranum sem og hlutfallslegu segulloka, aðlögun mælingarmótsins (3). Staða mælingaropsins (3) fæst með stöðu transducer. Öll frávik frá skipanagildinu eru bætt upp með stjórnunarstýringu stöðu.

Þrýstingsbótarinn (4) heldur þrýstingsfallinu við mælingu (3) við stöðugt gildi. Rennslið er því bætt þrýstingur.

Litli hitastigsdrifið er náð vegna hönnunar á mælingaropinu. Við 0 % skipunargildi er mælingin lokuð.

Ef um er að ræða rafmagnsleysi eða kapalbrot í stöðu transducer lokast mælingin. Frá 0 % skipanagildi er stökkfrjálst byrjun mögulegt. Með tveimur rampum innan rafmagns magnara er mögulegt að fresta opnun og lokun mælinga.

Með tékklokanum (6) er frjálst flæði mögulegt frá B til A.

Strcture of Hlutfallsleg flæðisstýringarventill 2fre16

Tákn um hlutfallslega flæðisstýringarventil 2fre16
