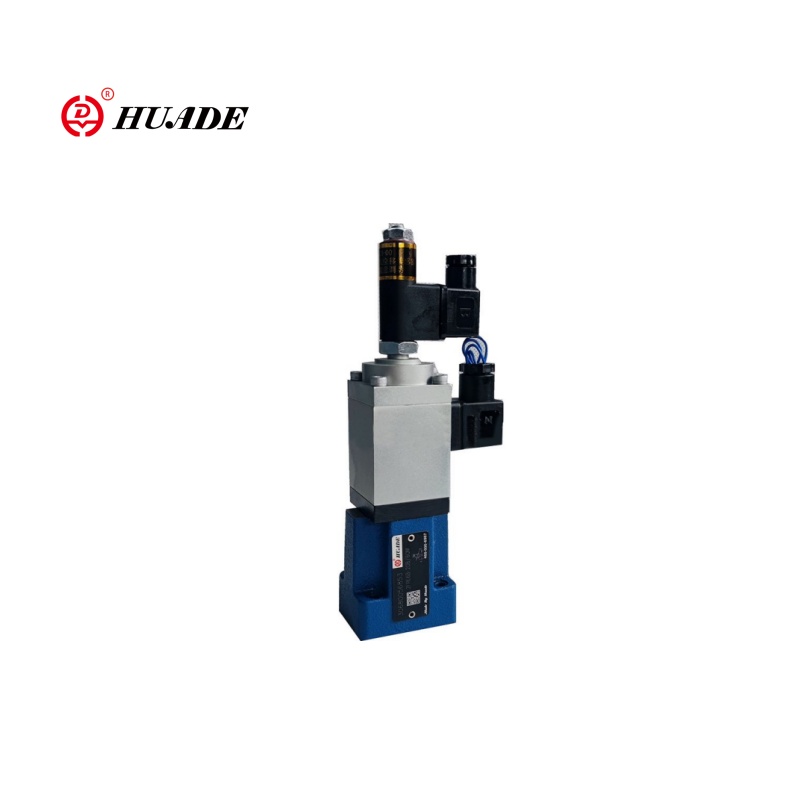

Hlutfallsleg flæðisstýringarventill 2fre6

Hlutfallslegt flæðisstýringarventill 2FRE6 Stýrir rennslishraða sem er þreplaust í gegnum 0 ~ 10V / 4 ~ 20mA merki til að ná nákvæmri hraðastýringu. 2FRE6 Hlutfallslegi loki hefur þrýstingsbótaaðgerð, sem getur tryggt að rennslishraðinn hafi ekki áhrif á sveiflur á álagsþrýstingi og viðhalda stöðugu rennslishraða. Þessi 2FRE6 loki er hentugur fyrir vökvakerfi með takmarkað rými og fyrir kraftkröfur um flæði reglugerðar.

Vörubreytu hlutfallslega flæðisstýringarventils 2fre6

Vökvakerfi
Hysteresis	＜ ± 1%Qmax
Endurtekningarhæfni	＜ 1%Qmax
Mengun (μm)	≤20
Þrýstingsvökvi	Steinefnaolía (fyrir NBR innsigli), fosfatester (fyrir FPM innsigli)
Seigju svið (mm2/s)	2.8 til 380
Hitastig þrýstingsvökva (℃）	-20 ~+70
Uppsetning	valfrjálst
Rafmagns
Spennutegund	DC
Spóluþol segulloka (Ω)	Kalt gildi við 20 ℃ 5,4, hámarks heitt gildi 8.2
Max. Máttur (VA)	50
Hvatvísi (MH)	6 til 8
Sveiflutíðni (KHz)	2.5

Vörueiginleiki og notkun hlutfallslegs flæðisstýringarventils 2fre6

Eiginleikar:

▶ loki með þrýstingsbótum fyrir þrýstinginn bætt stjórn á flæði

▶ virkjun með hlutfallslegu segulloka

▶ Með rafmagnsstöðu endurgjöf stjórnunarmótsins

▶ Hægt er að hreyfa staðsetningu transducer spólu með því að gera núll punkta aðlögun stjórnunarmótsins auðveld, án þess að þurfa að snerta rafeindatæknina (rafmagns-vökvakerfi)

▶ Rennslisstýring er möguleg í báðar áttir með því að nota rafrétti samlokuplata

Umsókn:

Tvíhliða hlutfallslega flæðisstýringarventill 2FRE6 er mikið notaður í sjálfvirkni og vélarverkfæri, gröfur/hleðslutæki og aðrar verkfræðir, málmvinnslu og þungar búnaðar, prófunarbúnaður og rannsóknarstofur osfrv.

 Virkni og hluti hlutfallslegs flæðisstýringarventils 2fre6

Type 2FRE ... Hlutfallsflæðisstýringarlokar hafa tvíhliða aðgerð. Þeir geta, frá beittu rafmagni gildi, stjórnað flæði sem er þrýstingur og hitastig bætt.

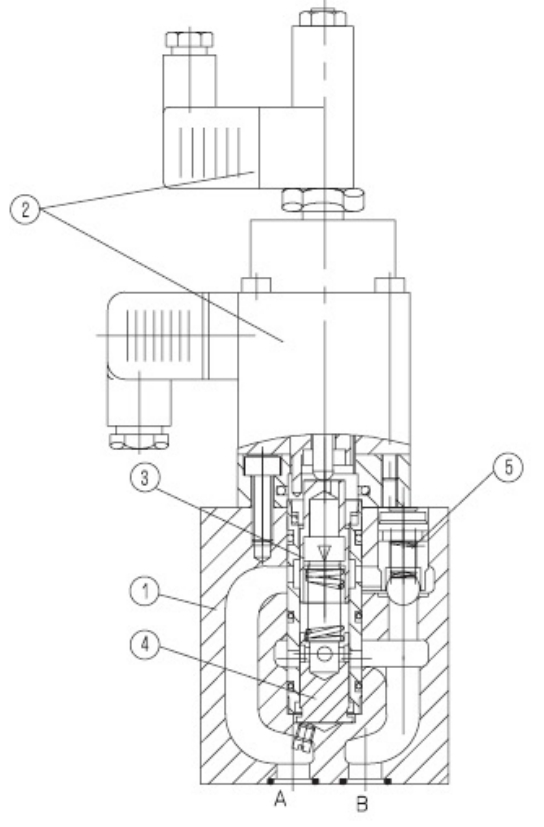

Þeir samanstanda í grundvallaratriðum af húsinu (1), hlutfallslega segulloka með inductive stöðu transducer (2), mæla gat (3), þrýstingsbætur (4) sem og valfrjáls eftirlitsventil (5).

Hlutfallsleg flæðisstýringarventill 2fre 6 b

Stilling rennslisins er ákvörðuð (0 til 100 %) við stjórnunargildið. Notað skipunargildi aðlagast, um magnara sem og hlutfallslega segulloka, mælingaropið (3). Staða mælingarmótsins (3) fæst með hvataþéttni. Öll frávik frá skipanagildinu eru bætt með endurgjöf stjórnunar.

Þrýstingsbótarinn (4) heldur þrýstingsfallinu við mælingu (3) við stöðugt gildi. Rennslið er því álag bætt.

Litli hitastigsdrifið er náð vegna hönnunar á mælingaropinu.

Við 0 % skipunargildi er mælingin lokuð.

Ef um er að ræða rafmagnsleysi eða kapalbrot í stöðu transducer lokast mælingin.

Frá 0 % skipanagildi er stökkfrjálst byrjun mögulegt. Með tveimur rampum innan rafmagns magnara er mögulegt að fresta opnun og lokun mælinganna B

ORIFICE.

Með tékklokanum (5) er frjálst flæði mögulegt frá B til A.

Hlutfallsleg flæðisstýringarventill Tegund 2fre 6 a:

Hlutverk þessa lokar er í grundvallaratriðum það sama og loki tegund 2FRE 6 B:

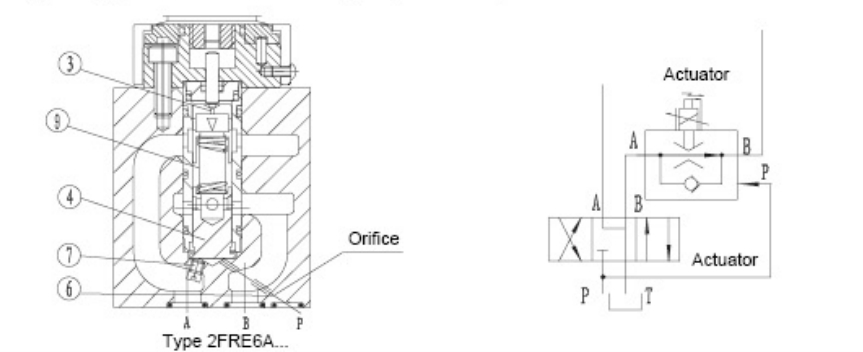

Til að bæla upphafsstökkið þegar mælingin (3) (skipanagildi> 0%) er opið er ákvæði fyrir þrýstingsbætur (4) að vera lokað með höfn P (6). Innri tengingin (7) milli Port A og þrýstingsbóta (4) er tengd. Með ytri höfn P (6) Þrýstingurinn í höfn P, áður en stefnuventillinn (8) virkar á þrýstingsbætur (4) og heldur honum við vorkraftinn (9) í lokuðu stöðu. Ef stefnulokanum (8) er skipt yfir frá P til B, færist þrýstingsbætur (4) frá lokuðu stöðu

í reglugerðina og upphafstökkið er þar með forðast.

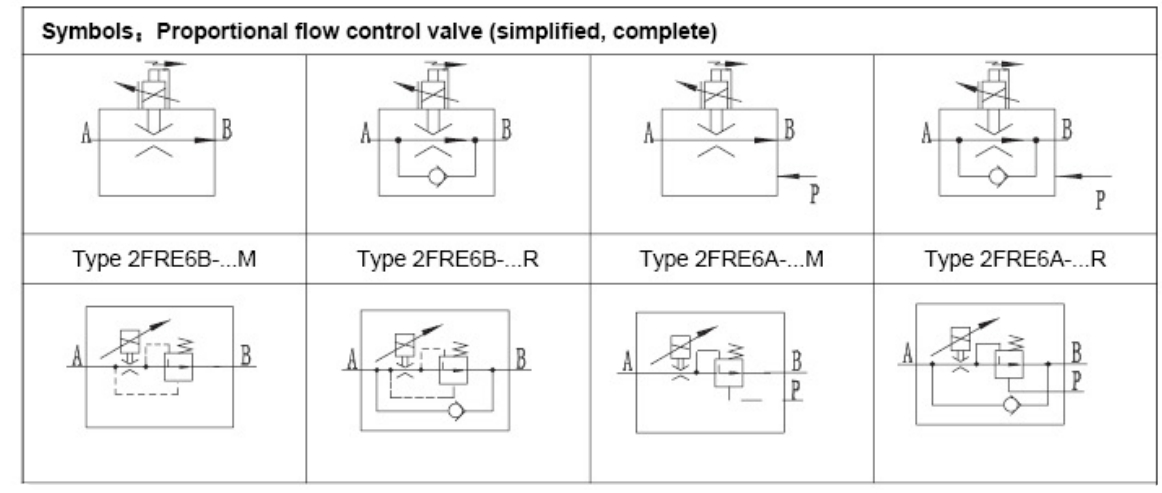

Tákn um hlutfallslega flæðisstýringarventil 2fre6
