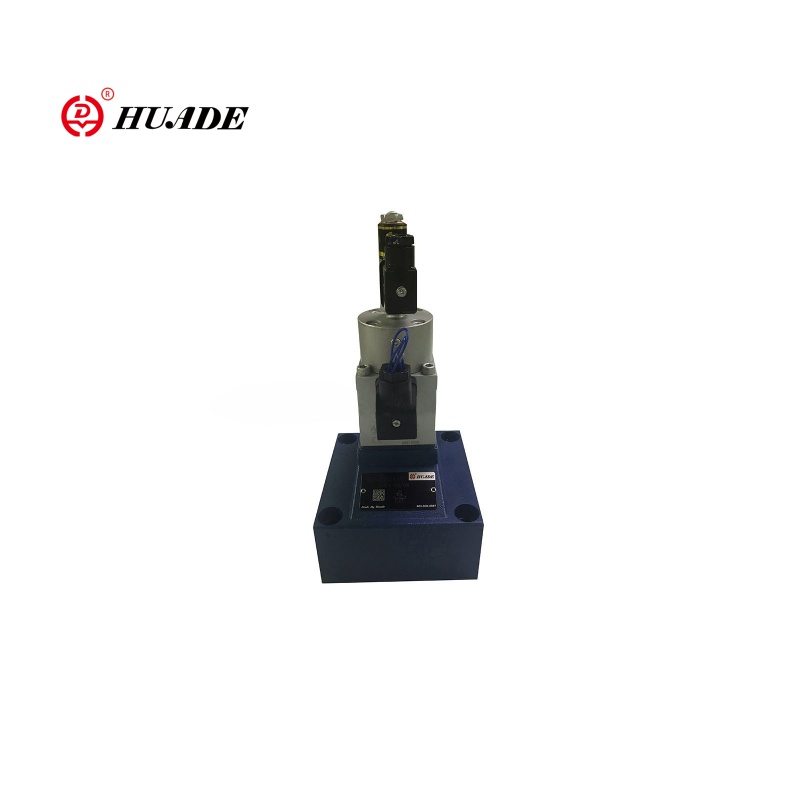

2FRE10 tvíhliða hlutfallslega flæðisstýringarventill er rennslisstýringarventill fyrir vökvakerfi með hlutfallslega reglugerðaraðgerð. Valve 2FRE10 er hentugur fyrir sviðsmyndir þar sem þarf að stjórna hraða stýrivélar (svo sem vökvahólkum eða mótorum) nákvæmlega. Hlutfallsflæðisventill 2FRE10 Stillir lokunarlokið stöðugt með því að setja inn rafmerki (svo sem 0 ~ 10V eða 4 ~ 20mA) til að ná fram stigalausri flæðishraðabreytingu. Það er auðvelt að setja það upp og er oft notað ásamt öðrum þrýstingsventlum (svo sem þrýstingsbætur) til að bæta stöðugleika kerfisins.
| Vökvakerfi | ||
| Rekstrarþrýstingur (MPA) | 31.5 | |
| Lágmarksþrýstingsmunur (MPA) | Stærð 10 | stærð 16 |
| 0,3 ~ 0,8 | 0,6 ~ 1 | |
| Þrýstingsvökvi | Steinefnaolía (fyrir NBR innsigli), fosfatester (fyrir FPM innsigli) | |
| Seigju svið (mm2/s) | 2.8 til 380 | |
| Hitastig þrýstingsvökva (℃） | -20 til +70 | |
| Hysteresis (%) | ＜ ± 1QMAX | |
| Endurtekningarhæfni (%) | ＜ 1 Qmax | |
| Sýnishorn (%) | ＜ ± 2 | |
| Uppsetning | valfrjálst | |
| Þyngd (kg) | 6 | 8.3 |
| Rafmagns | ||
| Spennutegund | DC 24V | |
| Spóluþol segulloka (Ω) | Kalt gildi við 20 ℃ 10, hámarks heitt gildi 13.9 | |
| Max. Máttur (VA) | 50 | |
| Hvatvísi (MH) | 6 til 8 | |
| Sveiflutíðni (KHz) | 2.5 | |
| VT-5010S30 Eftirspurn eftir einangrun IP65 | IP65 | |
▶ loki með þrýstingsbótum fyrir þrýstingsbætur á flæði
▶ virkjun með hlutfallslegu segulloka
▶ Með rafmagnsstöðu endurgjöf stjórnunarmótsins
▶ Hægt er að hreyfa staðsetningu transducer spólu með því að gera núll punkta aðlögun stjórnunarmótsins auðveld, án þess að þurfa að snerta rafeindatæknina (rafmagns-vökvakerfi)
▶ Lágmarkssýniafbrigði loki og rafmagns magnara VT 5004 (sérstök röð)
Umsókn:
Tvíhliða hlutfallslega flæðisstýringarventill 2FRE10 er mikið notaður í iðnaðar vökvakerfi og verkfræðivélum. Valve 2FRE10 aðlagar hraðann á vökvahólknum eða mótorum í gröfum, krana, lyftara og öðrum búnaði til að ná sléttri hreyfingu og hámarks skilvirkni.
Type 2FRE .. Hlutfallsflæðisstýringarlokar hafa tvíhliða aðgerð. Þeir geta, frá beittu rafmagnsskipunargildi, stjórnað flæði sem er þrýstingur og að miklu leyti hitastig bætt.
Þeir samanstanda í grundvallaratriðum af húsinu (1), hlutfallslega segulloka með inductive stöðu transducer (2), mæla gat (3), þrýstingsbætur (4), höggmörk (5), svo og valfrjáls eftirlitsventill (6).
Stilling rennslisins er ákvörðuð (0 bis 100 %) við stjórnunargildið potentiometer. Beitt skipunargildi, veldur með magnaranum sem og hlutfallslegu segulloka, aðlögun mælingarmótsins (3). Staða mælingaropsins (3) fæst með stöðu transducer. Öll frávik frá skipanagildinu eru bætt upp með stjórnunarstýringu stöðu.
Þrýstingsbótarinn (4) heldur þrýstingsfallinu við mælingu (3) við stöðugt gildi. Rennslið er því bætt þrýstingur.
Litli hitastigsdrifið er náð vegna hönnunar á mælingaropinu. Við 0 % skipunargildi er mælingin lokuð.
Ef um er að ræða rafmagnsleysi eða kapalbrot í stöðu transducer lokast mælingin. Frá 0 % skipanagildi er stökkfrjálst byrjun mögulegt. Með tveimur rampum innan rafmagns magnara er mögulegt að fresta opnun og lokun mælinga.
Með tékklokanum (6) er frjálst flæði mögulegt frá B til A.

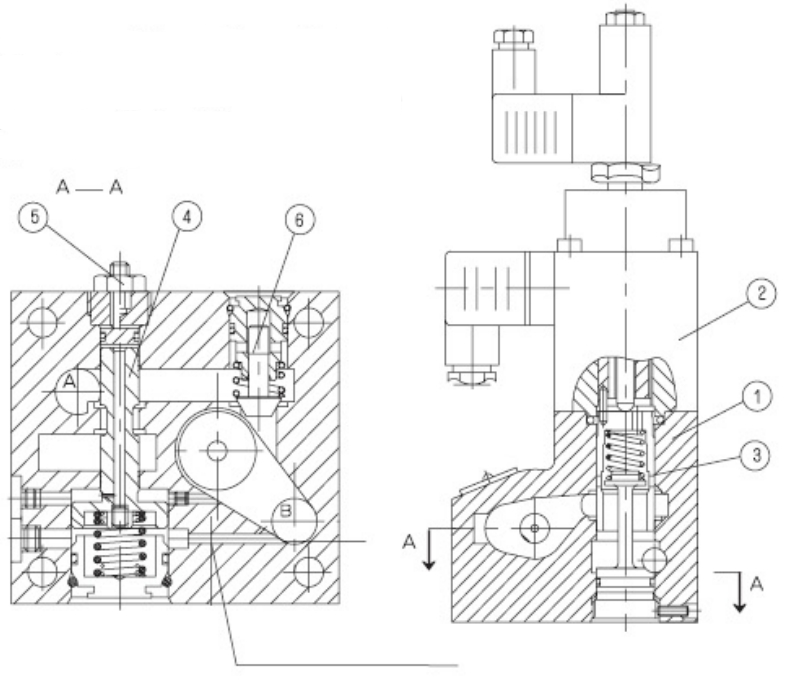

Strcture of Hlutfallsleg flæðisstýringarventill 2fre10

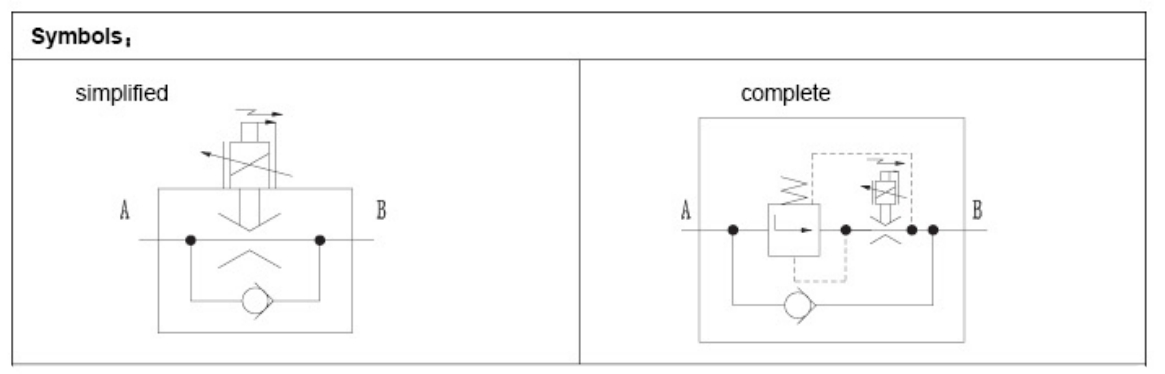

Tákn um hlutfallslega flæðisstýringarventil 2fre10
