Axial stimpladælureru meðal þeirra mestu Háþróaðar og skilvirkar vökvadælur í nútíma iðnaðarforritum. Frá byggingarbúnaði og flugvélakerfum til framleiðslu véla, Þessar dælur veita háþrýstingsvökvakraft sem þarf til að krefjast starfsemi. En hvernig nákvæmlega breyta þessum verkfræði undrum vélrænni Orka í vökvaþrýsting? Kafa djúpt inn í heillandi heim Axial stimpladælur og kanna innri vinnu sína.
Skilja grunnatriðin
Axial stimpladæla er jákvæð Hljómunardæla tilfærslu sem notar stimpla raðað í hringlaga mynstri umhverfis miðjuás. Ólíkt geislamyndunardælum þar sem stimplar hreyfast hornrétt á drifskaftið, axial stimpladælur hafa stimpla sem hreyfa sig Samhliða skaftásnum. Þessi einstaka stilling gerir ráð fyrir samsniðinni hönnun meðan þú skilar framúrskarandi frammistöðueinkennum.
Grundvallarreglan á bak við alla axial stimpladælur er tiltölulega einfalt: þar sem stimplar endurgjalda sig innan þeirra Hólkar, þeir búa til skiptis sog- og losunarlotur. Meðan á Sogslag, stimplar teikna vökva í strokka hólfin. Meðan á Þjöppunarslag, þeir neyða vökvann út við háan þrýsting. Samræmd Hreyfing margra stimpla tryggir stöðugt, slétt vökvaflæði.
Kjarnaþættir og arkitektúr
Hjarta axial stimpladælu samanstendur af nokkrum mikilvægum þáttum sem vinna í fullkominni sátt. Strokkablokkin, eða tunnan, hýsir margar stimpla sem eru raðað í nákvæmu hringmynstri. Venjulega eru þessar dælur á milli 5 og 11 stimpla, þar sem 7 eða 9 eru mest Algengt fyrir besta jafnvægi milli flæðis sléttleika og vélræns margbreytileika.
Hver stimpla tengist inniskópúði í gegnum boltatengingu. Þetta fyrirkomulag gerir stimplinum kleift að fylgja Hyrnd hreyfing meðan hún viðheldur réttri þéttingu innan hólksins. The Slipperpúðar hjóla á móti strikplötu (í hurðaplötuhönnun) eða kambhring (í beygðum Axis hönnun), sem breytir snúningshreyfingu drifskaftsins inn í gagnkvæm hreyfingu sem þarf til að dæla aðgerðum.
Lokaplata þjónar sem tímasetning dælunnar vélbúnaður, með nákvæmlega staðsettum inntaks- og útrásarhöfnum sem samræma Með strokkahólfunum á nákvæmlega réttu augnablikunum. Mikil nákvæmni Framleiðsla tryggir fullkomna tímasetningu milli stöðu stimpla og höfn jöfnun, hámarka rúmmál skilvirkni meðan lágmarka þrýsting pulsations.
Tvö megin hönnunarafbrigði
Axial stimpladælur koma í tveimur aðal Stillingar, hver með sérstökum rekstrarreglum og forritum.
Swash plötuhönnun
Swash platahönnunin táknar mest Algeng stilling á axial stimpladælu. Í þessu fyrirkomulagi eru stimplar eftir Samhliða drifskaftinu á meðan inniskópúðarnir þeirra hafa samband við hornrétt diskur. Þegar strokkablokkin snýst með drifskaftinu fylgir hver stimpla Skútahreyfingarmynstur ákvarðað af hornhorninu.
Þegar stimpla flytur frá sveiflu Plata, það skapar sog sem dregur vökva í gegnum inntakshöfnina í strokka hólf. Þegar snúningur heldur áfram og stimpillinn nálgast sveiflu Plata, samþjöppun á sér stað, sem neyðir vökva í gegnum útrásarhöfnina í upphækkuðu þrýstingur. Hornshornið ákvarðar beint stimpilslengdina, og í breytilegum tilfærsludælum er hægt að stilla þennan horn til að stjórna flæði Einkunn.

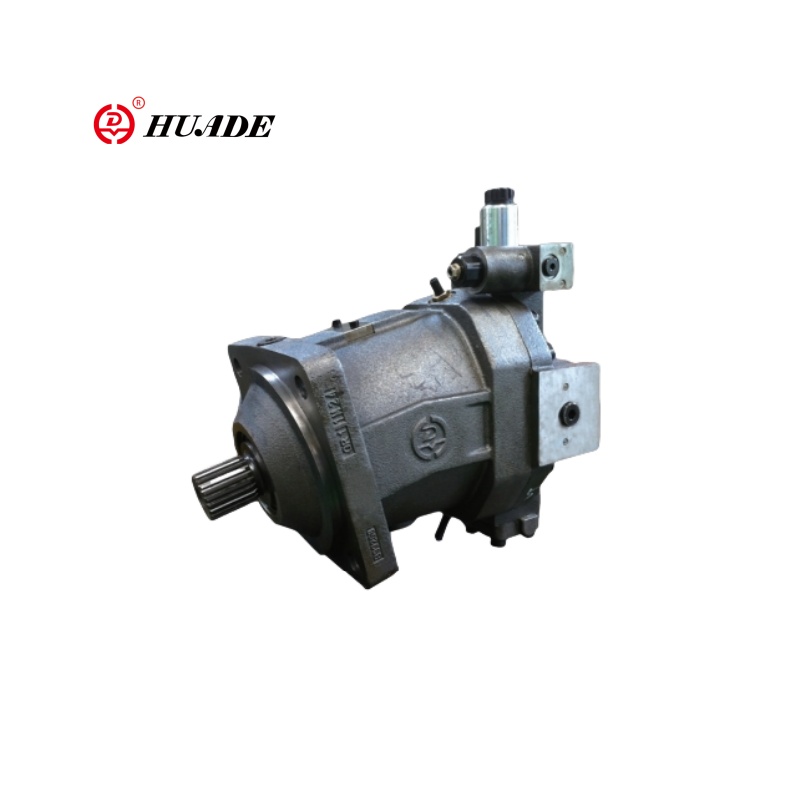

Boginn ás hönnun
Beygðar ásdælur eru með flóknara en hugsanlega skilvirkari stillingar. Hér situr strokkablokkin við Horn (venjulega 15 til 30 gráður) miðað við drifskaftið. Pistons tengjast Beint að drifflansinum í gegnum alhliða lið eða kúlulaga tengingar, útrýma þörfinni fyrir inniskópúða og sveifluplötur.
Þessi hönnun býður upp á nokkra kosti, þ.mt hærri rekstrarþrýstingur, betri skilvirkni á miklum hraða og minnkað slitíhluti. Hins vegar gerir aukið vélræn flækjustig Þessar dælur dýrari og krefjandi að framleiða, takmarka notkun þeirra til sérhæfðra afkastamikilra forrita.
Dæluhringinn útskýrði
Að skilja fullkomna dæluhringrás afhjúpar hvernig axial stimpladælur ná glæsilegum árangri sínum Einkenni. Hver stimpla gengst undir fjóra aðgreinda áfanga á hverjum Bylting drifskaftsins.
Á sogstiginu hreyfist stimpillinn fjarri lokiplötunni (í hurðaplötuhönnun) eða fylgir boginn ás rúmfræði til að auka rúmmál strokka. Strokkahólfið tengist Inntakshöfn, að búa til þrýstingsmun sem dregur vökva inn í hólfið. Rétt inntakshönnun tryggir fullnægjandi vökvaframboð án cavitation, jafnvel á mikill rekstrarhraði.
Þjöppunarstigið hefst sem áframhaldandi Snúningur færir stimpilinn í átt að hámarks höggstöðu. Strokkahólfið Aftengist inntakshöfninni og byrjar að tengjast við útrásarhöfnina. Fluid Þjöppun byrjar smám saman, sem gerir þrýstingi kleift að byggja vel án Skyndilegt áfallsálag sem gæti skaðað íhluti dælu.
Hámarksþjöppun á sér stað þegar stimpla nær nánustu nálgun sinni við lokiplötuna eða hámarks þjöppun í Beygð ás hönnun. Á þessari stundu á sér stað hámarks þrýstingsþróun og strokkahólfið er að fullu við útrásargáttina fyrir hámarksvökva Losun.
Að lokum lýkur losunarstiginu Hringið þegar stimpillinn byrjar afturslag sitt. Leifarþrýstingur í strokknum Kammersveitir sem eru áfram vökva í gegnum útrásarhöfnina en hólfið aftengir smám saman frá útrásinni og býr sig undir að tengjast aftur við inntakið fyrir næstu lotu.
Breytileg tilfærslutækni
Einn merkilegasti eiginleiki margra Axial stimpladælur er geta þeirra til að breyta tilfærslu meðan þeir starfa. Þetta getu veitir áður óþekkt stjórn á vökvakerfi, sem gerir kleift Nákvæm aðlögun rennslishraða án þess að breyta drifhraða eða nota inngjöf lokar sem eyða orku.
Í breytilegum svashplötudælum, servó Verkunarhættir aðlaga hitaplötuhornið út frá eftirspurn kerfisins eða rekstraraðila inntak. Auka hornið eykur stimpla högglengd og dælu Tilfærsla, en að draga úr horninu minnkar rennslisframleiðslu. Sumir háþróaðir Kerfi geta jafnvel snúið við hornhorninu og búið til dælur sem geta starfað Sem mótorar eða veita öfugt flæðisgetu.
Stjórnkerfi fyrir breytu tilfærsludælur eru allt frá einföldum handvirkri aðlögun til háþróaðra Rafræn endurgjöfarkerfi. Þrýstingssamsetningar stjórntæki aðlagast sjálfkrafa tilfærsla til að viðhalda stöðugum þrýstingi óháð eftirspurn eftir flæði, en Hleðsluskynjunarkerfi hámarka orkunotkun með því að passa upp á dælu við Raunverulegar kerfiskröfur.
Frammistöðueinkenni og Forrit
Axial stimpladælur skara fram úr í forritum sem krefst hás þrýstings, nákvæmrar stjórnunar og áreiðanlegrar notkunar. Dæmigerður þeirra Rekstrarþrýstingur er á bilinu 1.000 til 10.000 psi eða hærri, með sumum Sérhæfð hönnun fær yfir 15.000 psi. Rennslishraði er breytilegur dramatískt byggt á tilfærslu og hraða, frá nokkrum lítra á mínútu inn Nákvæmni forrit í hundruð lítra á mínútu í iðnaðarkerfi.
Skilvirkni vel hönnuð axial stimpladælur fara venjulega yfir 90%, sem gerir þær tilvalnar fyrir farsíma þar sem eldsneytisnotkun hefur bein áhrif á rekstrarkostnað. Samningur þeirra miðað við framleiðsla getu gerir þau sérstaklega dýrmæt í flugvélum Vökvakerfi, þar sem þyngd og rýmisþröng eru mikilvæg.
Byggingarbúnaður táknar kannski Stærsta notkunarsvæðið, þar sem þessar dælir knýja allt frá gröfu Uppsveiflur til jarðýtu. Breytileg tilfærslugeta leyfir rekstraraðilar til að stjórna nákvæmlega hreyfingu en viðhalda best Skilvirkni vélarinnar yfir mismunandi álagsskilyrði.
Viðhald og langlífi sjónarmið
Rétt viðhald skiptir sköpum fyrir Að hámarka líf og afköst axial stimpla. Nákvæmni framleiðslu og þétt vikmörk sem krafist er fyrir bestu notkun gera þessar dælur viðkvæmar að mengun og óviðeigandi vökvaaðstæðum. Hágæða síun, Regluleg vökvagreining og fylgi við forskriftir framleiðenda fyrir Vökvavökvategund og hreinleika eru nauðsynleg.
Íhlutir klæðast mynstur í axial stimpla Dælur eru fyrirsjáanlegar og viðráðanlegar með réttu viðhaldi. Inniskópúðar og Swash plötur í hitaplötuhönnun upplifa hæsta slithlutfall vegna rennibraut þeirra undir miklu álagi. Nútíma húðun og efni hafa verulega útvíkkað lífslíf, en reglulega skoðun og tímabær Skipti er áfram mikilvægt.
Háþróuð stjórnkerfi í Breytilegar tilfærsludælur þurfa frekari athygli á rafrænu íhlutir og servó loki hreinleiki. Venjuleg kvörðun og kerfi Greining hjálpar til við að tryggja hámarksárangur og koma í veg fyrir kostnaðarsamar bilanir.
