Í heimi vökva- og loftkerfa er nákvæmnisstýring í fyrirrúmi. Hvort sem þú ert að nota þungar vélar, iðnaðar sjálfvirknibúnað eða háþróuð framleiðslukerfi, getur hæfileikinn til að stjórna vökvaflæði og stefnu nákvæmlega gert gæfumuninn á milli sléttrar notkunar og kostnaðarsamrar óhagkvæmni. Þetta er þar sem hlutfallsstefnulokar skína sem einn mikilvægasti þátturinn í nútíma vökvaorkukerfum.

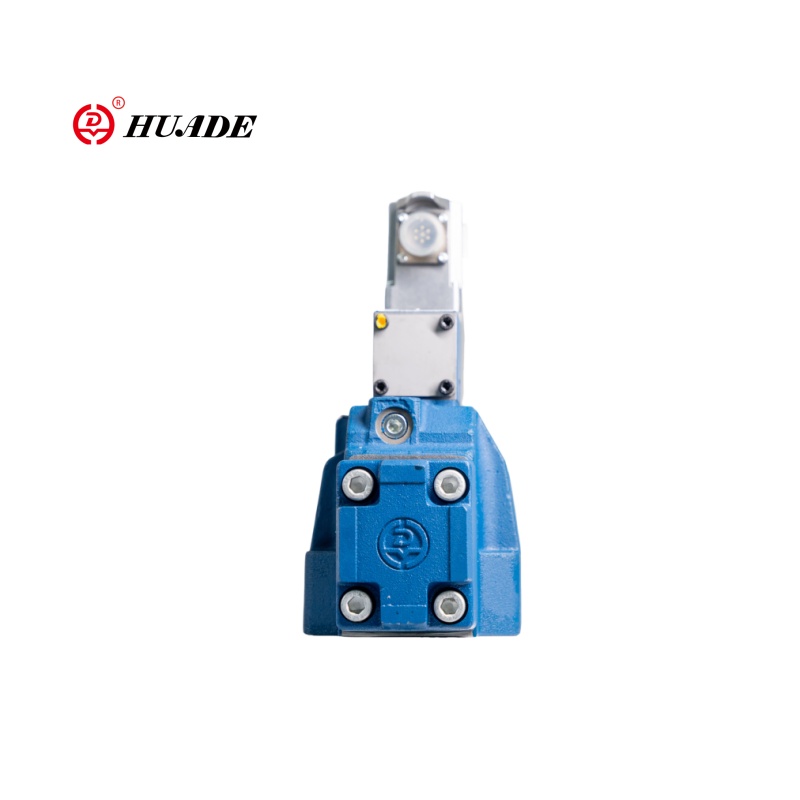

Hlutfallsstefnuloki er háþróuð tegund afhlutfallsventillsem sameinar aðgerðir flæðisstýringar og stefnustýringar í einum, háþróaðri íhlut. Ólíkt hefðbundnum kveikja/slökktu lokum sem starfa í einföldum tvöföldum ástandi, veita hlutfallsstefnulokar óendanlega breytilega stjórn á bæði stefnu og flæðishraða vökva- eða pneumatic vökva.
Lykileinkenni þessara loka er hæfni þeirra til að veita hlutfallsleg svörun. Þetta þýðir að ventilopnunin og þar af leiðandi flæðishraðinn er í réttu hlutfalli við inntaksmerkið sem það fær. Þegar þú eykur stýrimerkið um 50% eykst ventlaopnunin um 50%, sem leiðir til samsvarandi breytingu á flæðishraða.
Rekstur hlutfallsstefnuloka byggir á háþróaðri rafvökva eða rafpneumatic stjórnbúnaði. Í kjarna hans inniheldur lokinn spólu eða skála sem hreyfist innan vandlega vélaðs húss til að stjórna flæðisleiðum vökva.
Stýrikerfið samanstendur venjulega af rafeindastýringu sem tekur við inntaksmerkjum frá skynjurum, stýripinnum eða tölvukerfum. Þessi stjórnandi sendir síðan nákvæm rafmerki til servóventla eða hlutfallssegulloka sem staðsetja aðalventilspolinn. Háþróaðar gerðir eru með endurgjöfarkerfi með stöðuskynjara sem fylgjast stöðugt með stöðu spólunnar og gera rauntímastillingar til að tryggja nákvæma stjórn.
Lokahlutinn inniheldur margar tengi sem tengjast mismunandi hlutum vökvarásarinnar. Með því að staðsetja spóluna nákvæmlega getur ventillinn stýrt vökvaflæði á milli þessara hafna en samtímis stjórnað flæðishraðanum. Þessi tvöfalda virkni útilokar þörfina á aðskildum stefnu- og flæðisstýringarlokum, sem einfaldar kerfishönnun og bætir viðbragðstíma.
] Lærðuhvernig hlutfallslokar virkaí smáatriðum]
Þessir lokar geta náð einstaklega fínni stjórnupplausn, oft betri en 0,1% af fullum mælikvarða, sem gerir slétta og nákvæma notkun vökvahreyfla og mótora.
Með því að veita aðeins það magn af flæði sem þarf, lágmarka þessar lokar orkusóun, draga úr hitamyndun og lengja endingu íhluta.
Bein rafstýring kemur í veg fyrir tafir og ónákvæmni, sem leiðir til hraðari viðbragðstíma og betri kraftmikillar frammistöðu.
Með færri hreyfanlegum hlutum og engum vélrænum tengingum til að slitna þurfa þeir venjulega sjaldnar viðhald og veita lengri endingartíma.
[Sjá meiravökvahlutfallslokaforrit]
Að velja rétta hlutfallsstefnulokann krefst vandlegrar skoðunar á nokkrum þáttum. Flæðisgeta er grundvallaratriði - ventillinn verður að vera að stærð til að takast á við hámarksflæðisþörf forritsins en viðhalda góðri stjórnupplausn við lægra flæðishraða.
Þrýstistig verður að passa við eða fara yfir kerfiskröfur með viðeigandi öryggismörkum. Þrýstifallseiginleika lokans ætti að meta til að tryggja nægilegt flæði við nauðsynlegan kerfisþrýsting.
Samhæfni stjórnmerkja skiptir sköpum. Inntakskröfur lokans verða að passa við tiltæk stjórnmerki, hvort sem það er hliðræn spenna, straumur eða stafrænar samskiptareglur. Sumir nútíma lokar bjóða upp á marga inntaksvalkosti og forritanlega svörunarferla fyrir hámarks sveigjanleika.
Taka verður tillit til umhverfisþátta eins og rekstrarhitasviðs, mengunarstigs og titrings. Iðnaðarlokar bjóða venjulega betri frammistöðu í erfiðu umhverfi samanborið við venjulegar farsíma vökvalokar.
Hlutfallslegir stefnulokar tákna verulega framfarir í vökvaaflstýringartækni. Hæfni þeirra til að veita nákvæma, óendanlega breytilega stjórn á bæði flæðisstefnu og hraða gerir þá ómissandi í nútíma vökva- og loftkerfi. Þó að þeir krefjist meiri upphafsfjárfestingar samanborið við einfaldar á/slökkva lokar, réttlæta kostir hvað varðar nákvæmni, skilvirkni og afköst kerfisins oft kostnaðinn.
Eftir því sem sjálfvirkni heldur áfram að aukast og nákvæmniskröfur verða strangari munu hlutfallsstefnulokar gegna sífellt mikilvægara hlutverki í vökvaorkukerfum. Að skilja getu þeirra og rétta beitingu er nauðsynlegt fyrir verkfræðinga og tæknimenn sem vinna með nútíma vökva- og loftbúnað.
Hvort sem þú ert að hanna nýtt kerfi eða uppfæra það sem fyrir er, þá bjóða hlutfallsbundnar stefnulokar upp á nákvæmni og sveigjanleika sem þarf til að mæta krefjandi frammistöðukröfum nútímans á sama tíma og þau leggja grunninn að framtíðarframförum sjálfvirkni.
