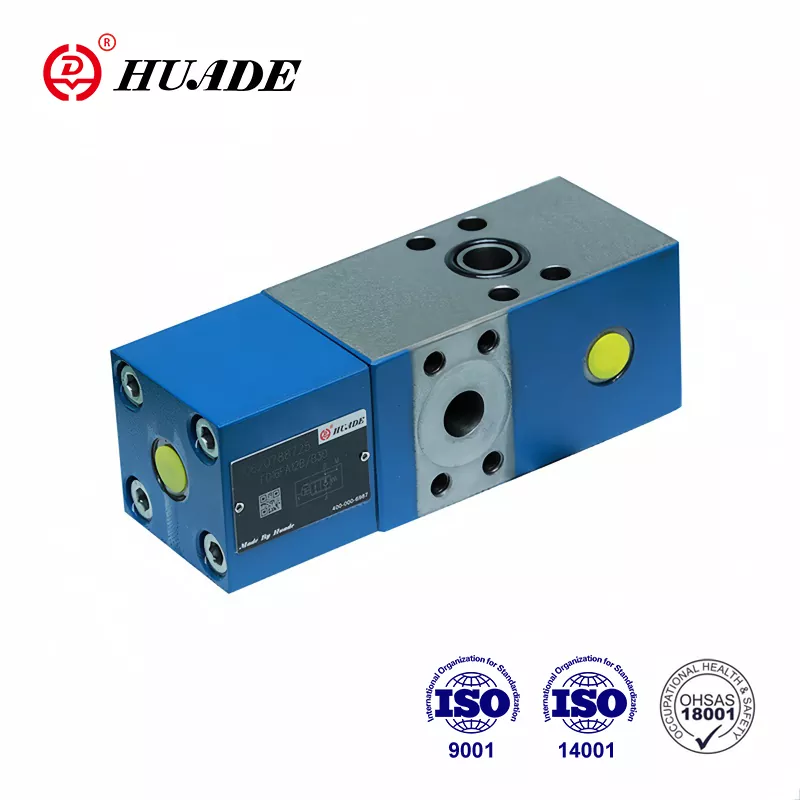

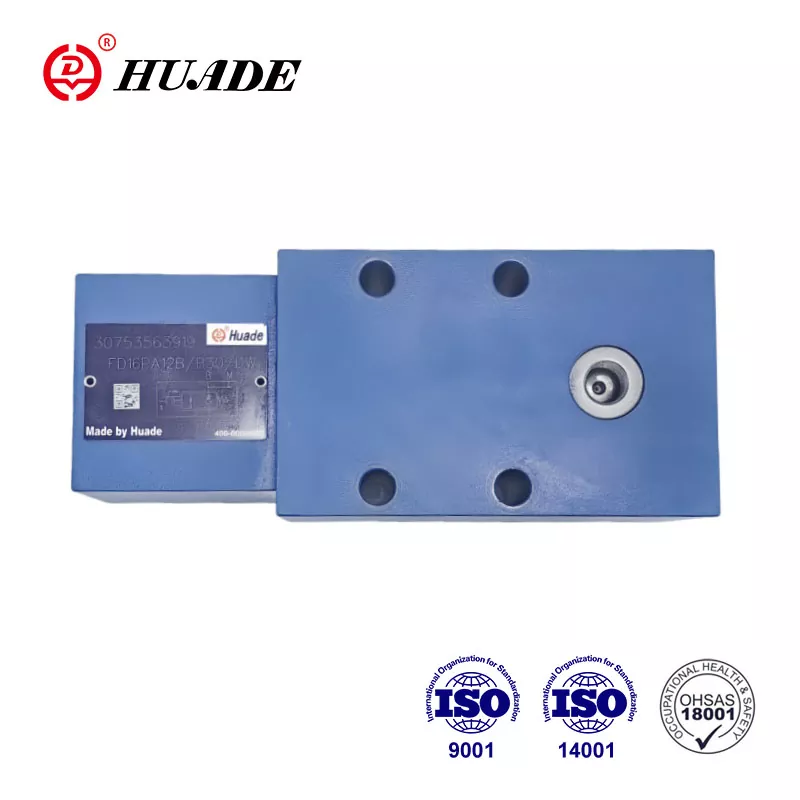

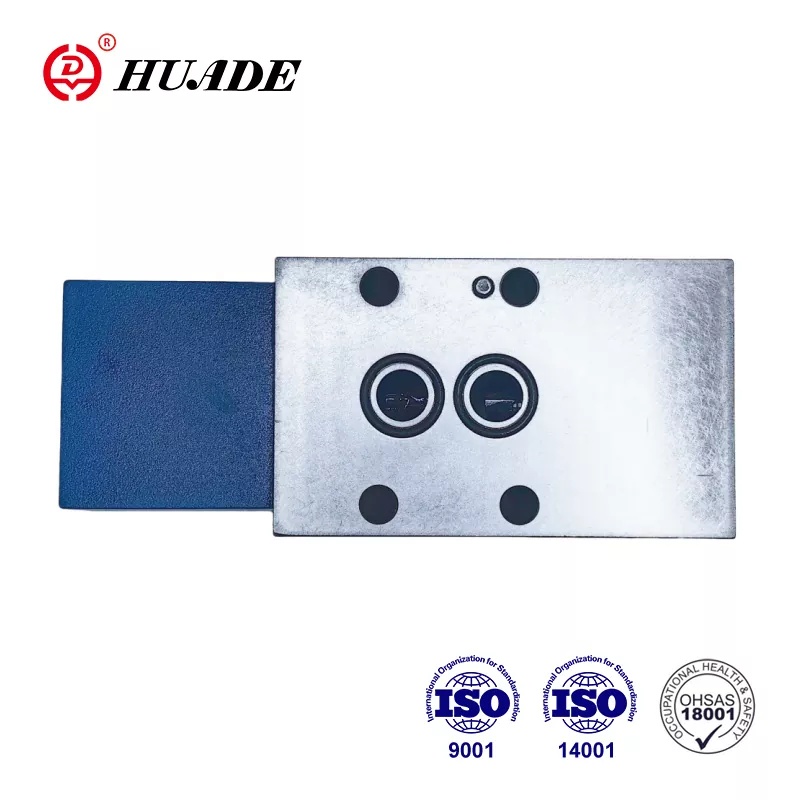

Check-Q-Meter Valve FD 16

Eftirlits-Q-mælisventillinn FD 16 er aðallega þekktur fyrir hlutverk sitt við að stjórna flæði. Huade vökvaventlar af gerð FD 16 eru samhæfðar við Rexroth vörur. Staðreyndin er sú að Huade Hydraulic hefur átt tvö langtímasamstarf við Rexroth. Verksmiðjan leggur meiri áherslu á hagkvæmni og hagkvæmni. Verksmiðjan hefur strangt prófunarkerfi og háþróaðan framleiðslutæki frá öllum heimshornum til að tryggja stöðugan árangur vörunnar.

Vörufæribreyta Check-Q-Meter Valve FD 16

Vörueiginleiki og notkun Check-Q-Meter Valve FD 16

Eiginleikar:

▶ Flutningsmynstur í DIN 24 340, frá D,ISO 5781 og CETOP - RP 121H

▶ Flugstýrður afturloki, lekalaus. Ávísunar-Q-mælirinn stjórnar afturstreyminu Q2 miðað við að flæðið sé beint inn á gagnstæða hlið stýrisbúnaðar Q1 með strokka, þarf að taka tillit til flatarmálshlutfallsins (Q2=Q1φ).

▶ Hjáveituventill, frjálst flæði í gagnstæða átt

▶ Valfrjáls innbyggður aukaþrýstingsloki (aðeins fyrir loki með flanstengingum).

Umsókn:

Meginhlutverk eftirlits-Q-mæla loka FD16 er að hafa áhrif á hraða vökvamótora og strokka óháð álagi (koma í veg fyrir að þeir hlaupi í burtu). Að auki er einangruð aðgerð til að tryggja öryggi við rörsprungur.

Hluti og tákn á Check-Q-Meter loki FD 16

Athugunar-Q-mælirinn samanstendur í grundvallaratriðum af húsinu (1), aðalskífunni (2), stýrihlutanum (3), stýrispólunni (4), dempunarsnúnunni (5) og stýrisdempunni (6).

Uppbygging Check-Q-Meter Valve FD 16

Tákn fyrir Check-Q-Meter loki FD 16

Dæmi um hringrás

Athugið:

Ekki er hægt að nota tvo ávísunar-Q-mæla til að stjórna tveimur strokkum sem neyðast vélrænt til að hreyfast saman, þar sem ekki er hægt að tryggja samstillingu og sama þrýsting í hverjum strokki.

Þess vegna verða strokkarnir að vera búnir tveimur stýristýrðum afturlokum, gerð SL. Check-Q-mælirinn er settur í sameiginlega línu.

Í þessu tilviki má álagsþrýstingurinn ekki fara yfir 20MPa!
