Þegar þú þarft nákvæma flæðisstýringu í fyrirferðarlítilli vökvakerfi býður Check Valve Sandwich Plate Z2S 10 áreiðanlega lausn. Þessi stýristýrði afturloki frá Bosch Rexroth veitir lekalausa lokun í plásssparandi samlokuplötuhönnun. Z2S 10 þjónar smærri til meðalstórum vökvabúnaði þar sem mikilvægt er að viðhalda stöðu og koma í veg fyrir bakflæði.
Z2S 10 notar sömu grundvallarhönnunarreglur og stærri gerðir í Z2S röðinni, en stærð 10 merking hans þýðir að hann passar CETOP 05 uppsetningarmynstur frekar en stærri CETOP 07 tengi. Þetta minna fótspor gerir Check Valve Sandwich Plate Z2S 10 tilvalið fyrir farsímabúnað, fyrirferðarlítið iðnaðarvélar og forrit þar sem plássið kostar lítið.
Kjarnahönnunareiginleikar
The Check Valve Sandwich Plate Z2S 10 starfar í gegnum gormhlaðan smellubúnað ásamt flugstýringu. Vökvavökvi rennur óhindrað frá höfn A1 til A2 eða B1 til B2 þegar þrýstingur þrýstist áfram. Lokahluturinn lyftist af sæti sínu og leyfir olíu að fara framhjá með lágmarks mótstöðu. Þegar flæði reynir að snúast þvingar gormurinn og bakþrýstingurinn þéttibúnaðinn þétt að sæti sínu, sem skapar málm-í-málm innsigli sem kemur í veg fyrir leka.
Það sem aðgreinir Z2S 10 frá einföldum eftirlitslokum er stjórnunargeta hans. Með því að beita þrýstingi á stýrigátt X eða Y opnast ventilinn vökvalega á móti lokunarstefnunni. Þessi eiginleiki gerir stýrða lækkun álags eða vísvitandi öfugt flæði þegar kerfishönnun þín krefst þess. Án stýriþrýstings heldur Check Valve Sandwich Plate Z2S 10 lokunaraðgerð sinni endalaust án reks eða leka.
Samlokuplötustilling Z2S 10 mælist um það bil 162 mm á lengd og 57 mm á hæð. Lokinn bætir um það bil 25 mm við staflaþykktina þína þegar hann er settur upp á milli annarra vökvahluta. Fjórir M8 boltar festa helstu festingarpunkta, en tveir M5 boltar sjá um aukatengingar. Heildarþyngd er um 2,8 til 3,2 kíló, allt eftir tilteknu afbrigði og valkostum.
Bosch Rexroth framleiðir Z2S 10 ventilhús úr hágæða steypujárni eða stáli með tæringarþolinni yfirborðsmeðferð. Staðlaða útgáfan notar NBR innsigli sem henta fyrir vökvaolíur sem eru byggðar á steinefnum. Þegar umsókn þín krefst fosfat ester vökva eða annarra tilbúna vökva, getur þú tilgreint FKM innsigli með því að bæta "V" merkingunni við hlutanúmerið þitt.
Tæknilýsing
The Check Valve Sandwich Plate Z2S 10 höndlar hámarks vinnuþrýsting allt að 315 bör, eins og stærri Z2S 16 hliðstæða hennar. Þessi 31,5 megapascal einkunn þýðir að Z2S 10 virkar áreiðanlega jafnvel í háþrýsti vökvarásum. Hámarksflæðisgetan nær 80 lítrum á mínútu í frjálsri flæðisstefnu, sem hentar flestum litlum til meðalstórum stýrisbúnaði og vökvamótorum.
Sprunguþrýstingsvalkostir fyrir Z2S 10 eru 3, 5, 7,5 og 10 bör stillingar. Þessi sprunguþrýstingur ákvarðar hversu mikill öfugþrýstingur safnast upp áður en ventillinn sest alveg. Lægri sprunguþrýstingur veitir þéttari stjórn með minni þrýstingssöfnun, á meðan hærri stillingar þola meiri bakþrýsting áður en þær stíflast. Val þitt veltur á því hvort forritið þitt þarfnast tafarlausrar lokunar eða getur tekið á móti einhverri þrýstingshækkun við lokun.
Notkunarhitasviðið spannar -30°C til +80°C með venjulegum NBR innsigli. FKM selaafbrigði starfa frá -20°C til +80°C. Þessi hitastig ná yfir flest rekstrarumhverfi iðnaðar- og farsímabúnaðar. Vökvavökvinn þinn ætti að halda seigju á milli 2,8 og 500 fermillímetra á sekúndu fyrir rétta notkun Z2S 10.
Hreinleiki vökva hefur veruleg áhrif á áreiðanleika Check Valve Sandwich Plate Z2S 10. Bosch Rexroth tilgreinir NAS 1638 Class 9 eða ISO 4406 20/18/15 sem lágmarks hreinlætisstaðla. Menguð olía ber með sér agnir sem geta fellt inn í þéttiflötina, valdið leka eða komið í veg fyrir rétta lokun. Að setja upp fullnægjandi síun framan við Z2S 10 verndar fjárfestingu þína og tryggir stöðugan árangur.
Flugflatarhlutföllin í Z2S 10 hönnuninni fylgja svipuðum hlutföllum og önnur Z2S röð lokar. Hlutfallið á milli stýrisvæðis og blokkunarsvæðis skapar vélrænan kost þannig að tiltölulega lágur stýriþrýstingur getur opnað lokann gegn háum kerfisþrýstingi. Þessi hönnun þýðir að þú þarft ekki aðskilin háþrýstiflugmannsbirgðir til að stjórna Z2S 10 á áhrifaríkan hátt.
Algengar umsóknir
Hreyfanlegur vökvabúnaður er oft með Check Valve Sandwich Plate Z2S 10. Litlar gröfur, grindstýrihleðslutæki og landbúnaðarvélar njóta góðs af smæð ventilsins og áreiðanlegri lokunaraðgerð. Þegar ámokstursfötu heldur efni yfir höfuð, kemur Z2S 10 í veg fyrir að strokka reki jafnvel þótt vökvaslöngur bili eða stjórnandi færir stjórnstöngum óvart í hlutlausar stöður.
Iðnaðarpressubúnaður notar Z2S 10 til að viðhalda hrútastöðu við mótunaraðgerðir. Málmstimplunarpressur, bremsupressur og þjöppunarmótunarvélar þurfa strokka sem halda nákvæmri stöðu á meðan mótunarkraftar eiga sér stað. Núlllekaeinkenni samlokuplötunnar Z2S 10 tryggir víddarnákvæmni í fullbúnum hlutum með því að koma í veg fyrir hvers kyns hreyfingu strokksins meðan á pressunarferlinu stendur.
Trévinnsluvélar eru með Z2S 10 fyrir klemmu- og stöðvunarrásir. CNC beinar, kantbandarar og spjaldsagir nota vökvaklemmur til að festa vinnustykki við skurðaðgerðir. Samlokuplötusniðið gerir vélasmiðum kleift að búa til fyrirferðarlítil ventlagrein sem samþætta margar klemmurásir í takmörkuðu rými undir vinnuborðum.
Lyftuborð og skæralyftur treysta á Z2S 10 til að halda burðaröryggi. Þegar lyftipallur styður starfsmenn eða efni á upphækkuðum stöðum veitir afturlokasamlokaplatan Z2S 10 óþarfa öryggi með því að stífla strokkaopin óháð aðalstefnulokanum. Jafnvel þótt stjórnlokar bili eða vökvalínur slitni, kemur Z2S 10 í veg fyrir stjórnlausa lækkun.
Plastsprautumótunarvélar í smærri tonnafjölda nota Z2S 10 fyrir mótaklemmurásir. Lokinn viðheldur nákvæmum klemmukrafti allan innspýtingar- og kælingarferlið. Samlokuplötufestingin einfaldar margvíslega hönnun vegna þess að verkfræðingar geta staflað mörgum ventilaðgerðum lóðrétt frekar en að raða þeim í stærri lárétt mynstur.
Innkaup og verðlagning
Ósvikinn Bosch Rexroth afturloka samlokuplata Z2S 10 einingar kosta venjulega á milli 180 og 280 Bandaríkjadala í gegnum viðurkennda dreifingaraðila. Opinber Rexroth rásir veita fullkomin tækniskjöl, ábyrgðarvernd og aðgang að verkfræðiaðstoð forrita. Afhendingartími er venjulega eina til tvær vikur fyrir staðlaðar stillingar sem eru á lager dreifingaraðila.
Sérhæfðir vökvabirgjar eins og Airline Hydraulics og [BuyRexroth.com](http://buyrexroth.com/) halda birgðum sérstaklega fyrir Norður-Ameríkumarkaðinn. Þessir dreifingaraðilar senda oft innan þriggja til sjö daga og geta veitt pakkatilboð þegar þú ert að panta marga ventla eða heill vökvakerfi. Verðlagning þeirra fellur almennt á bilinu 170 til 260 dollara eftir magni og uppsetningu.
Evrópskir kaupendur geta nálgast Z2S 10 í gegnum staðbundnar Bosch Rexroth þjónustumiðstöðvar og viðurkennda dreifingaraðila um Þýskaland, Frakkland, Ítalíu og aðra markaði. Verðlagning á evrópskum mörkuðum er um það bil 160 til 250 evrur, með svipaðan afgreiðslutíma og í Norður-Ameríku.

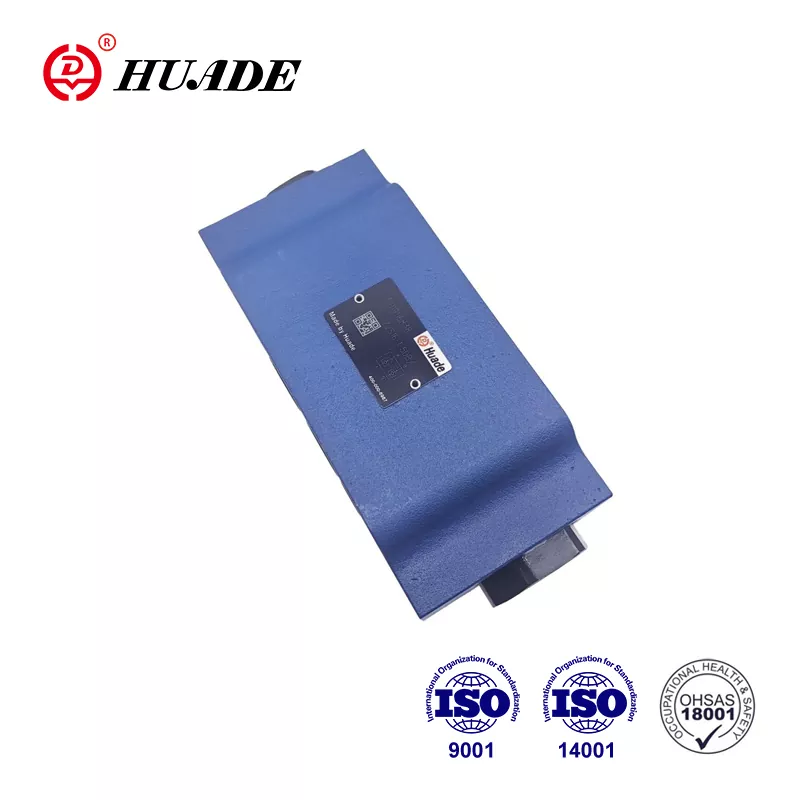

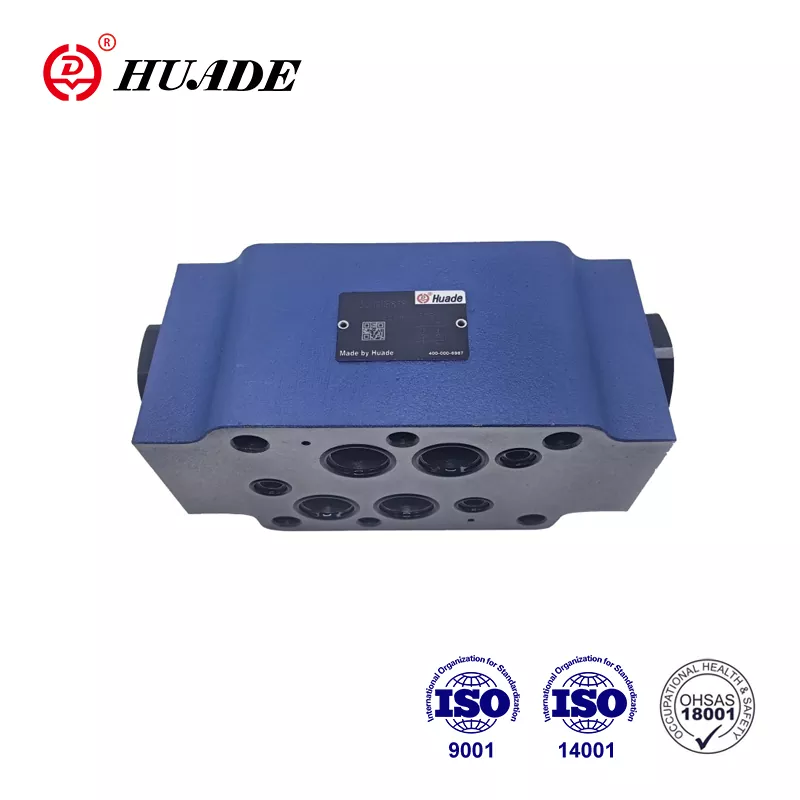

Aðrir framleiðendur framleiða samhæfðar útgáfur af Check Valve Sandwich Plate Z2S 10. Kínverski framleiðandinn Huade Hydraulic framleiðir HD Z2S 10 seríuna sem heldur sama CETOP 05 uppsetningarmynstri og svipuðum forskriftum. Þessir kostir kosta venjulega 25 til 35 prósent minna en ósviknar Rexroth vörur, með verð á bilinu 120 til 200 dollara. Viðskiptin fela í sér minni tækniskjöl og minna alhliða ábyrgðarstuðning.
Þegar þú pantar Z2S 10 skaltu staðfesta allt hlutanúmerið, þar á meðal raðheiti, sprunguþrýstingskóða og forskrift innsiglisefnis. Heilt hlutanúmer gæti litið út eins og Z2S10-1-5X fyrir 3 bar sprunguþrýstingsventil með NBR innsigli í núverandi 5X röð. Með því að bæta við "/V" tilgreinir FKM innsigli, en blokkunarstillingin (A, B eða AB) birtist fyrr í hlutanúmeraröðinni.
Leiðbeiningar um uppsetningu
Að setja upp afturloka samlokuplötu Z2S 10 krefst vandlegrar athygli við undirbúning yfirborðsins. Pörunaryfirborðið verður að ná Ra 0,8 hámarks grófleika og halda flatleika innan 0,01 mm á 100 mm yfirborðslengd. Þessar forskriftir eru ekki valfrjálsar tillögur. Gróft eða skekkt uppsetningarflöt mun valda O-hringaleka sem kemur í veg fyrir allan tilganginn með því að nota afturloka sem er núllleka.
Z2S 10 notar sérstakar O-hringa stærðir sem eru frábrugðnar stærri Z2S gerðum. Aðaltengi A, B, P og T krefjast O-hringa sem mæla 16 mm ytra þvermál með 2 mm þversniði. Pilot tengi X og Y nota minni 8 mm x 1,5 mm O-hringa. Fyrir uppsetningu skaltu staðfesta að þú sért með rétta O-hringabúnaðinn því að nota rangar stærðir tryggir leka og hugsanlega mengun.
Togforskriftir skipta miklu máli við uppsetningar á samlokuplötum. Herðið fjórar M8 festingarboltar í 41 Newton-metra í skákrossmynstri. M5 hjálparboltarnir tveir þurfa 8,8 Newton-metra af tog. Undirspenning leyfir leka og hugsanlega ventilfærslu, á meðan ofsveifla getur skekkt ál- eða steypujárns ventilhús. Notaðu alltaf kvarðaðan toglykil frekar en högglykla eða metið eftir tilfinningu.
Settu afturlokasamlokuplötuna Z2S 10 þannig að staðsetningarpinnar séu nákvæmlega í takt við götin á uppsetningargreininni eða undirplötunni. Þessir stöngpinnar koma í veg fyrir hliðarhreyfingu sem gæti rifið O-hringi á meðan á þrýstingslotum stendur. Hreinsaðu alla uppsetningarfleti vandlega áður en þær eru settar saman til að fjarlægja allar málmflísar, óhreinindi eða gamalt þéttiefni sem gæti haft áhrif á þéttingu.
Eftir að hafa fest alla bolta skaltu fylla vökvakerfið með hreinum vökva og hjóla um stýrisbúnaðinn nokkrum sinnum áður en þú setur fullt vinnuálag á. Þessi innbrotsaðferð hreinsar lokað loft og staðfestir að Z2S 10 virki rétt. Fylgstu með öllum ytri leka í kringum O-hringaþéttingarnar við upphaflega notkun. Lítill leki sem kemur fram við fyrstu þrýstingssetningu gefur oft til kynna óviðeigandi boltatog eða yfirborðsmengun.
Kerfissamþættingarsjónarmið
Samlokuplatan Z2S 10 er venjulega sett upp á milli stefnustýringarventils og vökvabúnaðarins sem hann stjórnar. Þessi staðsetning gerir Z2S 10 kleift að loka fyrir virkjunaropin þegar stefnulokinn færist í hlutlausa stöðu. Stýriportin tengjast vinnuportum stefnulokans þannig að hvers kyns viljandi flæði í gegnum stefnulokann opnar Z2S 10 einnig í viðeigandi átt.
Þegar Z2S 10 er samþættur í lóðrétta strokka, eins og lyftiborð eða pressuhrúta, skaltu fylgjast með pípulögnum fyrir stýripípu. Stýriþrýstingurinn verður að sigrast á bæði sprunguþrýstingsfjöðrinum og öllum kerfisþrýstingi sem reynir að þvinga lokann lokaðan. Ófullnægjandi stýriþrýstingur kemur í veg fyrir að lokinn opnist, þannig að stýrisbúnaðurinn þinn sé læstur í stöðunni, jafnvel þegar þú skipar hreyfingu.
Tengingar á tanktengi krefjast sérstakrar athygli með Z2S 10. Y stýriportið tengist venjulega við tankinn annað hvort beint eða í gegnum tankopið á stefnulokanum. Þessi tenging verður að ná raunverulegum loftþrýstingi til að lokinn lokist á áreiðanlegan hátt. Allur bakþrýstingur í tanklínunni getur komið í veg fyrir algjöra lokun, sem leiðir til óæskilegs reks hreyfingar.
Íhugaðu þrýstingsfall í gegnum samlokuplötuna Z2S 10 þegar þú stillir vökvakerfið þitt. Rétt starfandi Z2S 10 sýnir minna en 3 bör þrýstingstap við hámarksflæði í frjálsu flæðisstefnu. Þetta þrýstingsfall dregur úr tiltækum krafti við stýrisbúnaðinn þinn og myndar hita í vökvaolíu þinni. Yfirstærð Z2S 10 fyrir flæðiskröfur þínar lágmarkar þrýstingsfall og bætir skilvirkni kerfisins.
Margar Z2S 10 lokar geta staflað saman í samlokuplötustillingum til að stjórna mörgum stýrisbúnaði frá þéttri grein. Þessi einingaaðferð einfaldar pípulagnir og dregur úr fjölda aðskildra lokauppsetningarstaða sem þarf. Hins vegar eykur hvert ventlalag til viðbótar við staflahæðina og eykur fjölda O-hringa þéttinga sem krefjast réttrar uppsetningar.
Viðhaldskröfur
The Check Valve Sandwich Plate Z2S 10 þarf tiltölulega lágmarks viðhald þegar unnið er innan hönnunarforskrifta. Skipuleggðu skoðanir á sex til tólf mánaða fresti, allt eftir vinnutíma þínum og rekstrarumhverfi. Við skoðanir skal athuga hvort utanaðkomandi olíu leki í kringum O-hringþéttingarnar og ganga úr skugga um að stýringar haldi réttri stöðu þegar stefnulokar miðast við.
Prófaðu virkni flugmanns með því að stjórna hægfara hreyfingu stýrisbúnaðar og staðfesta mjúka, stöðuga hreyfingu. Hikandi eða hikandi hreyfing gæti bent til þess að Z2S 10 sé ekki að opnast að fullu vegna mengunar eða ófullnægjandi þrýstings. Mældu stýriþrýsting á X og Y tengi við notkunarskilyrði til að ganga úr skugga um að hann fari yfir sprunguþrýstingsforskriftina auk hvers kyns núnings í stýrirásinni.
Skiptu um O-hringa þéttingar á tveggja til fimm ára fresti sem fyrirbyggjandi viðhald, óháð því hvort þú sérð leka. NBR og FKM innsigli efni harðna smám saman frá hitauppstreymi og efnafræðilegri útsetningu með tímanum. Hert innsigli missa getu sína til að laga sig að minniháttar ójöfnum á yfirborði og leyfa að lokum leka. Þegar skipt er um þéttingar, athugaðu ventilpoppinn og sætisyfirborðið með tilliti til rifa, veðrunar eða innbyggðrar mengunar.
Fylgstu með þrýstingsfalli yfir eftirlitsloka samlokuplötu Z2S 10 meðan á reglulegri notkun stendur. Vaxandi þrýstingsfall með tímanum gefur til kynna að mengun safnast upp í innri göngunum eða að hluta stíflu á skjánum. Ekki hunsa smám saman hækkandi þrýstingsfall vegna þess að þau gefa til kynna vandamál sem munu að lokum valda algjörri lokubilun.
Ef Z2S 10 losnar ekki þegar stýriþrýstingur er á, skal fyrst sannreyna fullnægjandi stýriþrýsting við ventilinntakið. Lokaðar eða takmarkaðar flugleiðir valda oft losunarbilunum. Athugaðu hvort tanktengingar nái í raun loftþrýstingi án takmarkana. Ef þessar hringrásir athuga rétt en lokinn losar samt ekki, hefur innri mengun líklega fest sig í stöðvunarbúnaðinum.
Algjör ventilbilun þar sem bakleki á sér stað þýðir að hnúðurinn eða sætið hefur orðið fyrir skemmdum. Málmagnir annars staðar frá í kerfinu þínu geta fellt inn í þéttiflötina og komið í veg fyrir þétta lokun. Á þessum tímapunkti skaltu skipta um allan Z2S 10 lokann frekar en að gera viðgerðir á vettvangi. Nákvæm vinnslan sem þarf til að þétti yfirborðið rétt gerir viðgerðir á vettvangi óhagkvæmar.
Samanburður á stærð 10 valkostum
Parker Hannifin framleiðir flugstýrða afturloka í svipuðum stærðarbilum og Z2S 10. CETOP 05 samlokulokar frá Parker bjóða upp á sambærilegar upplýsingar með aðeins mismunandi innri hönnun. Verðlagning þeirra samsvarar venjulega Bosch Rexroth stigum, svo val þitt veltur meira á núverandi kerfishlutum og samskiptum dreifingaraðila en kostnaðarsjónarmiðum.
HYDAC framleiðir samlokuplötueftirlitsloka sem festast á ISO 4401-05 mynstrum sem passa við Z2S 10 fótsporið. HYDAC leggur áherslu á tæringarþol og býður upp á afbrigði með foropnunareiginleikum sem draga úr vökvalosi við ventlaskipti. Verðlagning þeirra er um það bil 10 til 15 prósent hærra en Check Valve Sandwich Plate Z2S 10, en forrit sem eru viðkvæm fyrir þrýstingsstökkum geta réttlætt iðgjaldið.
Huade HD Z2S 10 táknar beinan varakost sem framleiddur er í Kína. Huade heldur sömu uppsetningarstærðum, portmynstri og þrýstingseinkunnum á meðan hún selur á verulega lægra verði. Margir notendur nota Huade lokar með góðum árangri í kostnaðarviðkvæmum forritum þar sem niður í miðbæ hefur viðráðanlegar afleiðingar. Hins vegar njóta mikilvæg öryggiskerfi góðs af vönduðum afrekaskrá Bosch Rexroth og alhliða tækniaðstoð.
Eaton Vickers framleiðir eftirlitsloka sem eru fínstilltir fyrir hærra flæði. Ef forritið þitt þrýstir á 80 lítra á mínútu takmörk Z2S 10 skaltu íhuga Vickers valkosti sem gætu boðið betri flæðieiginleika. Uppsetningarmynstur þeirra nota svipaðar en ekki eins mál, svo staðfestu samhæfi áður en þú pantar.
Sun Hydraulics framleiðir flugmannsstýrða afturloka í skothylki sem bjóða upp á val við samlokuplötuhönnun. Þó að það komi ekki beint í staðinn fyrir Z2S 10, geta Sun skothylki náð svipuðum aðgerðum með mismunandi margvíslegri hönnun. Þessi valkostur er skynsamlegur fyrst og fremst fyrir nýja kerfishönnun frekar en endurbætur.
Röð afbrigði og hlutanúmer
Bosch Rexroth framleiðir Check Valve Sandwich Plate Z2S 10 í nokkrum flokkum. 5X röðin táknar núverandi framleiðslu með NBR innsigli fyrir jarðolíunotkun. Fyrri seríur eins og 50 og 60 birtast enn í eldri kerfum, en nýjar uppsetningar ættu að tilgreina 5X íhluti til að fá sem besta hluta í framtíðinni.
Með því að bæta "V" við hlutanúmerið tilgreinir FKM innsigli í stað staðlaðs NBR. Til dæmis notar Z2S10-1-5X jarðolíuþéttingar á meðan Z2S10-1-5X/V notar FKM innsigli sem eru metin fyrir fosfatester eða tilbúna vökva. Þessi greinarmunur skiptir máli í forritum eins og eldþolnu vökvakerfi eða kerfum sem nota umhverfisvænar niðurbrjótanlegar olíur.
Lokunarstillingin birtist í hlutanúmerinu sem stafakóði. „A“ gefur til kynna lokun aðeins á höfn A, „B“ lokar aðeins á höfn B og „AB“ lokar á báðar höfnina. Flest forrit nota AB stillinguna vegna þess að hún veitir hámarks sveigjanleika fyrir ýmsa hringrásarhönnun. Einportsblokkun þjónar sérhæfðum tilgangi þar sem þú þarft aðeins að halda á annarri hlið stýrisbúnaðar.
Sprunguþrýstingur birtist sem númerakóði: „1“ tilgreinir 3 bör, „2“ gefur til kynna 5 bör, „3“ þýðir 7,5 bör og „4“ táknar 10 bör sprunguþrýsting. Lægri sprunguþrýstingur veitir þéttari stjórn en getur leyft meiri bakþrýsting áður en þú sest. Hærri sprunguþrýstingur þolir betur sveiflur í kerfisþrýstingi en þarf meiri stýriþrýsting til að opna.
Heildarhlutanúmer eins og R900409844 eða R900481624 auðkenna sérstakar Z2S 10 stillingar í pöntunarkerfi Bosch Rexroth. Notaðu alltaf þessi heildarhlutanúmer þegar þú pantar varahluti til að tryggja að þú fáir nákvæmlega rétta ventlaforskriftina fyrir notkun þína. Almennar lýsingar eða ófullnægjandi hlutanúmer geta leitt til þess að rangar stillingar berast.
Úrræðaleit algeng vandamál
Þegar eftirlitslokasamlokaplatan Z2S 10 nær ekki að halda álagi og leyfir rekstri stýrisbúnaðar, verðskulda nokkrar orsakir rannsókn. Fyrst skaltu ganga úr skugga um að flughafnir fái ekki óviljandi þrýsting sem opnar lokann. Krosstengdar stýrilínur eða lekar stefnulokar geta beitt nægum þrýstingi til að sprunga opna Z2S 10, jafnvel þegar þú býst við að hann loki.
Athugaðu hvort það sé mengun í vökvavökvanum með því að taka olíusýni og greina það með tilliti til agnafjölda. Jafnvel fínar agnir sem ekki eru sýnilegar með berum augum geta komið í veg fyrir rétta þéttingu. Ef mengunarstig fer yfir ISO 4406 20/18/15 forskriftir skaltu hreinsa eða skipta um kerfissíur og íhuga að bæta við fínni síun framan við Z2S 10.
Skoðaðu ytri lekamynstur vandlega. Leki í kringum O-hringa raufin benda annað hvort til skemmda innsigli, óviðeigandi togs á bolta eða skekkta festingarflata. Olíuseyting frá ventilhúsinu sjálfu bendir til innri skemmda sem krefjast algjörrar skipta um ventil. Reyndu aldrei að gera við innri íhluti á vettvangi vegna þess að nákvæmni sem krafist er er umfram dæmigerða verkstæðisgetu.
Ef Z2S 10 losnar ekki þegar þú beitir stýriþrýstingi skaltu mæla raunverulegan þrýsting á stýrishöfnum X og Y meðan á notkun stendur. Þú þarft þrýsting sem fer yfir sprunguþrýstingsforskriftina auk hvers kyns núnings í flugleiðum. Ófullnægjandi flugþrýstingur er algengasta orsök losunarbilunar. Athugaðu hvort stíflaðar stýrislínur séu, undirstærðar flugleiðir eða ófullnægjandi þrýstingur frá stefnulokanum þínum.
Óvenjulegur hávaði frá samlokuplötunni Z2S 10 á meðan á notkun stendur gefur venjulega til kynna kavitation eða loftflæði. Gakktu úr skugga um að tanktengingar þínar haldi réttu olíustigi og að soglínur komi ekki inn lofti. Kavitaskemmdir geta fljótt eyðilagt ventilsæti og fleti ventils og þarfnast algjörrar endurnýjunar.
Framtíðarþróun
Hönnun vökvakerfis heldur áfram að þróast í átt að aukinni eftirlits- og greiningargetu. Þó að grunnsamlokasamlokaplatan Z2S 10 sé áfram eingöngu vélrænn íhlutur, samþætta nútíma kerfi þrýstiskynjara og staðsetningarbreyta í auknum mæli inn í ventilgreinar. Þessir skynjarar veita rauntíma endurgjöf um aðgerð ventils og heilsu kerfisins án þess að þurfa að breyta Z2S 10 sjálfum.
Breytingin í átt að rafvökvakerfi skapar ný forrit fyrir flugstýrða afturloka. Rafmagnsstýringar sjá um nákvæma staðsetningu á meðan vökvahringrásir veita mikinn kraft öryggisafrit, og Z2S 10 tryggir vökvastöður við rafmagnstruflanir. Þetta viðbótarsamband stækkar notkunartilvik fyrir fyrirferðarlítið afturloka í tvinnorkukerfum.
Umhverfisreglur knýja fram breytingar á vökvasamsetningum. Lífbrjótanlegar olíur og kostir með litla eiturhrif ná markaðshlutdeild, sérstaklega í fartækjum og umhverfisviðkvæmum stöðum. Framtíðarforskriftir Z2S 10 geta innihaldið innsigli sem eru sérstaklega fínstillt fyrir þessar nýju vökvagerðir umfram núverandi NBR og FKM valkosti.
Smávæðing heldur áfram í farsímavökvakerfi þar sem framleiðendur búnaðar leitast við að draga úr þyngd og bæta skilvirkni. Z2S 10 þjónar nú þegar fyrirferðarmiklum forritum vel, en jafnvel smærri afbrigði geta komið fram fyrir örvökvakerfi í vélfærafræði og nákvæmum framleiðslubúnaði.
Að velja þitt
Val á samlokuplötu Z2S 10 byrjar á því að reikna út hámarksflæðisþörf þína. Ef stýringarnar þínar þurfa meira en 80 lítra á mínútu, henta stærri Z2S 16 eða Z2S 22 gerðirnar betur við notkun þína. Fyrir rennsli undir 80 lítrum á mínútu veitir Z2S 10 hámarksafköst í þéttum pakka.
Ákvarðu næst hámarks rekstrarþrýsting þinn. 315 böra einkunn Z2S 10 sér um flest iðnaðar- og farsímabúnað. Ef kerfið þitt starfar undir 150 börum ertu vel innan getu ventilsins. Kerfi sem nálgast eða fara yfir 250 bör krefjast vandlegrar athygli á öllum kerfishlutum, þar með talið réttri síun og viðhaldi á innsigli.
Íhugaðu vandlega plásstakmarkanir þínar. Z2S 10 samlokuplatan bætir 25 mm við staflahæð og heildarumslagið mælist 162 mm á 57 mm. Gakktu úr skugga um að uppsetningarsvæði dreifikerfis eða ventla rúmi þessar stærðir með nægilegu bili fyrir vökvatengingar og viðhaldsaðgang.
Vökvasamhæfi ákvarðar val á innsigli. Staðlaðar NBR innsigli virka á áreiðanlegan hátt með vökvaolíu sem byggir á jarðolíu sem er meirihluti iðnaðar- og farsímanotkunar. Fosfat ester vökvar, tilbúið vökvakerfi eða lífbrjótanlegar olíur þurfa FKM innsigli sem tilgreind er með því að bæta V merkingunni við hlutanúmerið þitt.
Fjárhagssjónarmið hafa áhrif á það hvort þú velur ósvikna Bosch Rexroth íhluti eða samhæfa valkosti. Mikilvægar öryggisforrit þar sem lokibilun gæti valdið meiðslum eða verulegu eignatjóni réttlætir iðgjald fyrir upprunalegan búnað. Minni krefjandi forrit gætu samþykkt kostnaðarhagkvæma valkosti frá framleiðendum eins og Huade án þess að skerða ásættanlegan áreiðanleika.
The Check Valve Sandwich Plate Z2S 10 skilar sannaðri frammistöðu í fyrirferðarlítilli vökvanotkun. Sambland af áreiðanlegri lokun, flugstýrðri losun og plásssparandi samlokuplötusniði gerir hann hentugur fyrir farsímabúnað, iðnaðarvélar og sérhæfð framleiðslukerfi. Skilningur á forskriftum, uppsetningarkröfum og viðhaldsþörf hjálpar þér að beita þessum loka á áhrifaríkan hátt í vökvarásum þínum.
