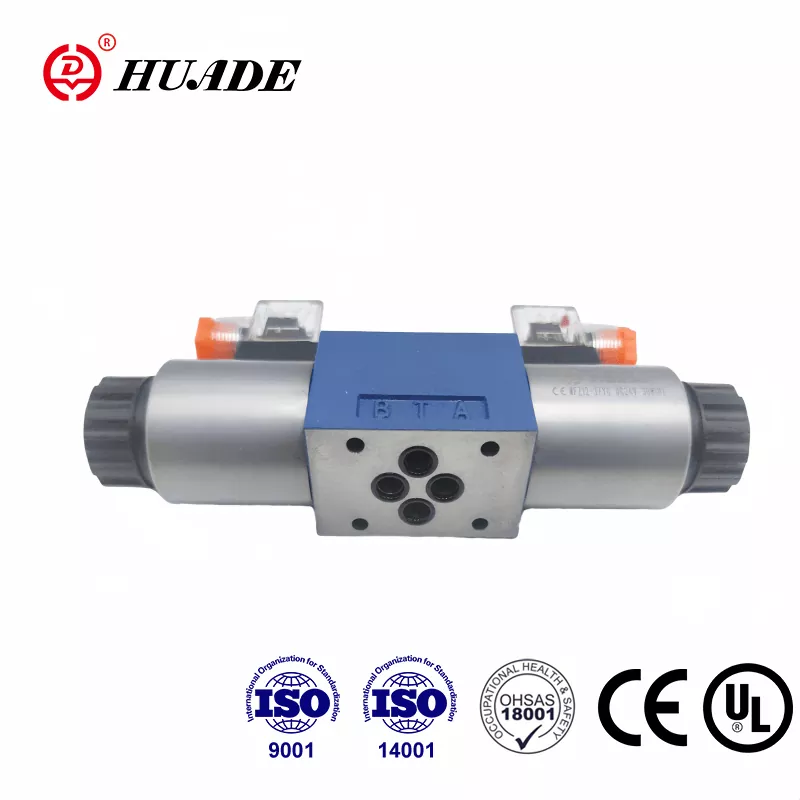

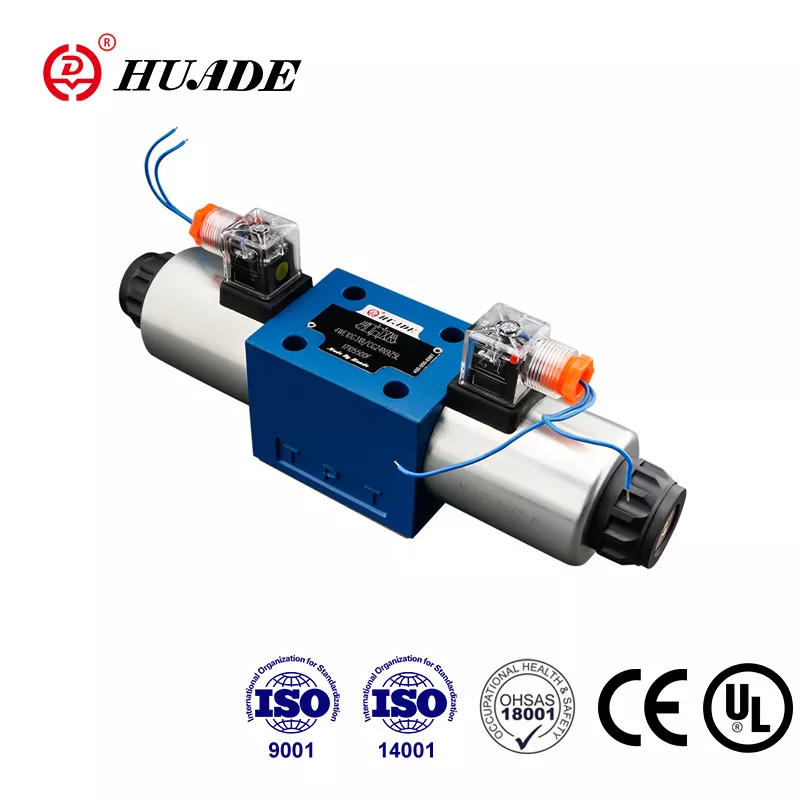

Stýrisstýringarventill 4WE 10 E fyrir Rexroth

Huade Hydraulic var stofnað með stefnumótandi samstarfi milli kínverskra og þýskra stjórnvalda árið 1979 og hefur orðið leiðandi framleiðandi í vökvaiðnaði Kína. Huade® stefnusnúningsventill gerð 4WE 10 E getur alveg komið í stað Rexroth® sömu gerð. Huade leggur mikla áherslu á gæðin með meira en 750 stykki háþróuðum framleiðslubúnaði sem fluttur er inn frá öllum heimshornum. 4WE 10 segulloka stefnuloka röð hefur staðist UL vottun. Það er fullkomnari í tækni og varanlegri en svipaðar vörur í þessari línu. Verksmiðjan hefur staðist ISO9001, ISO14001 og OH SAS18001. Huade® vökvastefnulokar taka þátt í mörgum innlendum tækni- og varnarbúnaði umbreytingarverkefnum vegna áreiðanlegrar frammistöðu.

Vörufæribreyta stefnustýringarventils 4WE 10 E fyrir Rexroth

Vörueiginleiki stefnustýringarventill 4WE 10 E fyrir Rexroth

Eiginleikar:

▶ Bein segulloka stýrður stefnusnúningsventill sem staðalútgáfa

▶ Blautur pinna DC eða AC segulloka með færanlegum spólum

▶ Langt líf

▶ Fullkomnar útlínur

▶ Valfrjáls handskipti

▶ Hægt er að skipta um spólur án þess að opna þrýstiþétta hólfið

▶ Val um annað hvort miðlæga eða staka rafmagnstengi

▶ Flutningamynstur í Din 24 340 form A, ISO 4401 og CETOP - RP 121H

Aðgerðir, Hluti stefnustýringarventilsins 4WE 10 E fyrir Rexroth

Stefnulokar 4WE 10 samanstanda í grundvallaratriðum af húsinu (1), einni eða tveimur segullokum (2), stýrispólu (3) og einum eða tveimur afturfjöðrum (4). Í kyrrstöðu er stjórnkúlunni (3) haldið í mið- eða upphafsstöðu með afturfjöðrum (4) (nema þegar um er að ræða höggspólur). Stýrispúða (3) er stjórnað af blautum segulspólum (2). Kraftur segullokunnar (2) verkar á stýrisnúninginn (3) og færir hana úr hvíldarstöðu sinni í þá endastöðu sem óskað er eftir. Þetta leyfir frjálst flæði frá P til A og B til T eða P til B og A til T.

Þegar segulloka (2) er afspennt, er stýrisnúningurinn (3) settur aftur í upphafsstöðu með afturfjöðri (4).

Valfrjáls handstýring (5) gerir það kleift að hreyfa stýrispóluna (3) án þess að segullokurnar séu spenntar.

Byggingarmynd af WE 10 30B röð

Tilkynning um stefnustýringarventil 4WE 10

1. Vökvinn verður að sía. Lágmarksfínleiki síunnar er 20 ㎛.

2. Tankurinn verður að vera þéttur og loftsía verður að vera sett upp við loftinngang.

3. Vörur án undirplötu þegar farið er frá verksmiðjunni.

4. Valve festingarskrúfur verður að velja og nota í samræmi við sýnishornið.

5. Grófleiki yfirborðs sem tengist lokanum þarf að vera 0,8.

6. Nauðsynlegt er að yfirborðsfrágangur á pörunarstykki sé 0,01/100 mm.
