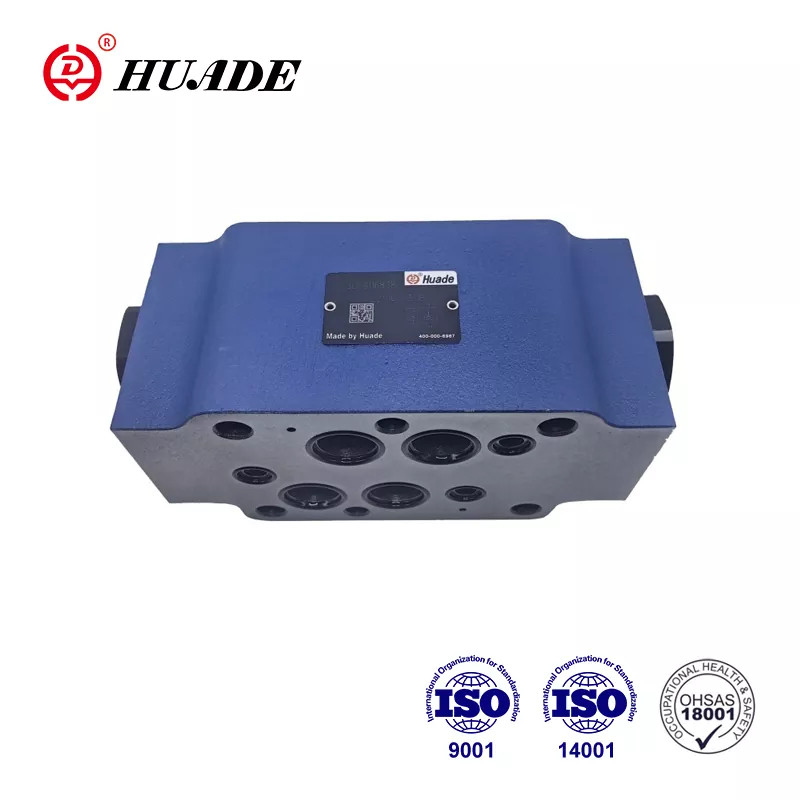

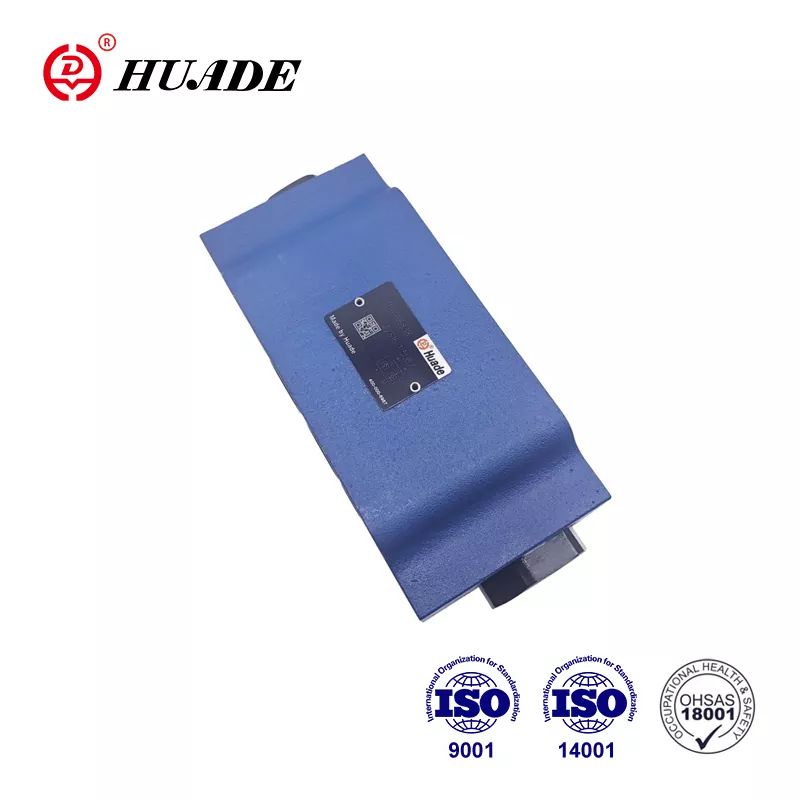

Þegar vökvakerfi þarfnast áreiðanlegrar flæðisstýringar án leka, þá stendur samlokuplatan Z2S 22 upp úr sem sannreynd lausn. Þessi Bosch Rexroth íhlutur hefur stutt iðnaðarbúnað í mörg ár og skilningur á því hvernig hann virkar getur hjálpað þér að taka betri ákvarðanir um vökvauppsetningu þína.
Hvað gerir Z2S 22 öðruvísi
Z2S 22 afturloka samlokuplatan virkar sem flugstýrður afturloki hannaður fyrir NG25 stærðarkerfi. Ólíkt grunnfjöðruðum afturlokum, notar þessi samlokuplata tveggja þrepa hönnun sem veitir betri stjórn þegar þrýstingur er losaður. Lokinn leyfir frjálst flæði í eina átt á meðan hann hindrar öfugt flæði, og það er hægt að opna hann frá lokuðu hliðinni þegar stýriþrýstingur er beitt á X tengið.
Samlokuplötuhönnunin þýðir að þú getur stafla henni lóðrétt á milli annarra vökvahluta. Þetta sparar pláss í fjölmennum vélauppsetningum. Z2S 22 fylgir ISO 4401-08-08-0-05 tengimynstri, sem gerir það samhæft við staðlaða vökvagreini sem notuð eru í mismunandi búnaðargerðum.
Það sem aðgreinir þennan afturloka er foropnunaraðgerðin í flestum útgáfum. Þegar stýriventillinn opnast losnar þrýstingurinn smám saman í gegnum rakakerfi í stað þess að vera allt í einu. Þetta kemur í veg fyrir höggbylgjur og hávaða sem skemma innsigli og skapa viðhaldshöfuðverk í vökvakerfum.
Tækniforskriftir sem skipta máli
Samlokuplatan Z2S 22 þolir hámarks vinnuþrýsting allt að 315 bör og rennsli nær 450 lítrum á mínútu. Þessar tölur koma frá prófunum með HLP46 jarðolíu við 40 gráður á Celsíus. Lokahlutinn vegur á milli 12 og 13 kíló, með 212 mm lengd, 117 mm breidd og 100 mm hæð.
Sprunguþrýstingsvalkostir eru á bilinu 3 bör til 10 bör, merktir með kóða 1 til 4 í hlutanúmerinu. Hærri sprunguþrýstingur þýðir sterkari bakstíflu en krefst meiri stýriþrýstings til að opna. Lokinn vinnur með vökvaolíuhitastig frá mínus 30 til jákvætt 80 gráður á Celsíus þegar notaður er NBR innsigli, sem nær yfir flest iðnaðarumhverfi.
Hafnartengingar innihalda P, A, B, T, X og Y stöður. A og B tengin tengjast stýribúnaði, en X tengi fær stýriþrýsting til að losa eftirlitsaðgerðina. Uppsetningin krefst sex M12 bolta sem togaðir eru í 70 Nm og uppsetningarflöturinn þarf grófleikastigið Rz 4 eða sléttari til að koma í veg fyrir leka.
Samlokuplatan Z2S 22 viðheldur núllleka í lokunarstefnu við venjulega notkun. Þetta skiptir máli fyrir forrit eins og að halda lóðréttum strokkum á sínum stað yfir nótt eða meðan á viðhaldi stendur. Jafnvel eftir margra mánaða stöðvun ætti lokinn að viðhalda innsigli sínu án þess að reka.
Hvernig Z2S 22 virkar í raun
Flæði hreyfist frjálslega frá A1 til A2 eða B1 til B2 í gegnum lokann þegar þrýstingur ýtir í opna átt. Einfaldur loki opnast undir flæðisþrýstingi og skapar lágmarks viðnám. Þrýstifallsferlar sýna næstum línulega hegðun, sem þýðir að flæði eykst fyrirsjáanlega þegar þrýstingur hækkar.
Í öfugri átt, setur flapventillinn þétt á móti lokunarhlutanum og myndar blokkandi innsiglið. Lokinn notar kúlusætishönnun með svæði A2 og smelluborð með svæði A1. Þegar flugmaður þrýstingur fer inn um port X, virkar hann á stjórnspólasvæði A3. Flatarmálshlutfallið milli A3 og A2 er um það bil 1 til 12,5, sem þýðir að þú þarft tiltölulega lágan stýriþrýsting til að opna aðalventilinn.
Foropnunarbúnaðurinn byrjar að virka áður en fullur stýriþrýstingur kemur. Þegar stjórnspólan byrjar að hreyfast birtist lítið op sem gerir þrýstingnum kleift að jafnast smám saman. Þetta dempaða op kemur í veg fyrir skyndilegt þrýstingsfall sem veldur vatnshamri í vökvalínum. Dempunaraðgerðin verndar dæluþéttingar, slöngutengingar og strokkastangaþéttingar fyrir höggálagi.
Sérstakar útgáfur breyta þessari grunnaðgerð. SO40 afbrigðið bætir við ytri G1/4 tengi fyrir flugstýringu, gagnlegt þegar þú þarft fjarstýringu á loka. SO60 útgáfan hleypir stjórnspólunni út í T tengið, sem bætir losunarnákvæmni í ákveðnum hringrásahönnun.
Þar sem Z2S 22 eftirlitsventillinn virkar best
Iðnaðar sjálfvirknikerfi nota samlokuplötuna Z2S 22 mikið. Sprautumótunarvélar treysta á þessar lokar til að halda mótplötum stöðugum meðan á kælingu stendur. Þrýstihemlar nota þær til að viðhalda hrútastöðu þegar vökvadælur lokast á milli beygjuaðgerða. Vélfæraarmar þurfa á ventilnum að halda til að koma í veg fyrir að álag rekur þegar þeir halda stöðu.
Efnismeðhöndlunarbúnaður eins og lyftarar og skæralyftur njóta góðs af lekalausu hönnuninni. Venjulegur gormaloki gæti leyft nægilega miklu sigi til að lækka pall hægt og rólega yfir klukkustundir. Z2S 22 samlokuplatan útilokar þetta vandamál, heldur stöðunni endalaust án þess að dælan sé í gangi.
Stýrikerfi vindmylluhalla starfa við krefjandi aðstæður með hitasveiflum og mengunarhættu. Samlokuplatan með eftirlitslokum sér um þetta umhverfi þegar það er parað við rétta síun. Orkugeiraforrit krefjast áreiðanleika vegna þess að lokarbilun meðan á túrbínu stendur getur skemmt dýra gírkassa.
Fyrirferðarlítið samlokuhönnun skiptir mestu máli í farsímabúnaði þar sem plássið er dýrt. Gröfur, kranar og landbúnaðarvélar pakka mörgum aðgerðum á afmörkuð svæði. Að stafla Z2S 22 afturlokanum á milli stefnuloka og annarra samlokuplatna minnkar stærð fjölbreytileikans samanborið við hefðbundna pípufesta afturloka.
Samanburður á valmöguleikum
Venjulegir gormhlaðnir afturlokar kosta minna en Z2S 22, venjulega á bilinu 200 til 500 dollara. Þeir virka fínt fyrir einföld forrit en skortir flugstjórn og sýna oft minniháttar leka. Viðbragðshraði er hægari vegna þess að gormurinn verður að þjappast saman áður en rennsli hefst.
Tvískífa obláta afturlokar höndla stærra flæði, stundum yfir 500 lítra á mínútu. Þeir vega minna en samlokuplötur og virka vel í lágþrýstilagnakerfi undir 250 börum. Hins vegar geta diskalokar festst lokaðir ef mengun kemst á milli disksins og sætisins. Tæringarþol er einnig lægra í venjulegri hönnun.
Samlokuplatan Z2S 22 kostar venjulega á milli 1000 og 1500 dollara eftir uppsetningu og birgi. Þetta hærra verð endurspeglar getu flugmannsaðgerða, núlllekahönnun og samþættingarávinning. Viðhaldskostnaður getur verið lægri yfir líftíma lokans vegna þess að samlokuhönnunin verndar innri hluti fyrir utanaðkomandi skemmdum.
Samanburður á frammistöðu sýnir að Z2S 22 heldur stöðugu flæði allt að 450 lítrum á mínútu við 315 bör, á meðan margar gormaprófanir byrja að sýna að þrýstingsfall eykst yfir 300 lítrum á mínútu. Flugmannsstýrða hönnunin bregst einnig hraðar við stýrimerkjum en gormhlaðnar gerðir vegna þess að hún berst ekki við fjöðrunarkraft við opnun.
Uppsetningarkröfur sem þú ættir að vita
Festið samlokuplötuna Z2S 22 í hvaða stefnu sem er, þó lóðrétt stöflun sé algengust. Hreinsaðu báða hliðina vel fyrir samsetningu. Öll óhreinindi, burrs eða gamalt þéttingarefni geta skapað lekaleiðir sem koma í veg fyrir lekalausa hönnunina.
Settu meðfylgjandi þéttihringa á hverja höfn áður en lokinn er staðsettur. Innsiglin sitja í raufum sem eru unnar í andlit samlokuplötunnar. Gakktu úr skugga um að þéttingar séu rétt settar og ekki snúnar, sem getur valdið því að þau þrýst út undir þrýstingi.
Boltamynstur nota sex M12 hettuskrúfur í stöðluðu ISO mynstri. Herðið skrúfur í stjörnumynstri með 70 Nm tog. Ofhert getur raskað ventilhlutanum og valdið því að innri hlutar bindast. Vanhert leyfir ytri leka og hugsanlegt þrýstingstap.
Fyrir SO40 útgáfur með ytri stýritengi skaltu tengja G1/4 festingarnar við stýriþrýstingsgjafann þinn. Gakktu úr skugga um að stýriþrýstingur fari yfir sprunguþrýsting um að minnsta kosti 50 prósent til að tryggja algjöra opnun. Ófullnægjandi stýriþrýstingur veldur opnun að hluta og takmarkað flæði.
Athugaðu hreinleika kerfisins fyrir ræsingu. Z2S 22 eftirlitsloka samlokuplatan krefst vökvaolíu sem uppfyllir ISO 4406 hreinleikakóða 20/18/15 eða betri. Þetta þýðir færri en 5000 agnir stærri en 4 míkron á millilítra af vökva. Mengun veldur 80 prósentum bilana í lokum samkvæmt viðhaldsgögnum iðnaðarins.
Viðhald og bilanaleit
Reglulegar breytingar á síu vernda samlokuplötuna fyrir samloku frá mengun. Skiptu um síur með millibili sem mælt er með fyrir þína vökvaolíutegund. Jarðolíur eins og HLP46 ganga lengur á milli skipta en lífbrjótanlegar vökvar, sem gætu þurft tvöfalt tíðari þjónustu.
Skoðaðu lokann meðan á viðhaldsstöðvun kerfisins stendur. Leitaðu að utanaðkomandi olíuseyti í kringum samlokuplötuflötin, sem gefur til kynna slit á innsigli eða lausa festingarbolta. Innri leki kemur fram sem rekur stýris með tímanum, þó það sé sjaldgæft með rétta uppsetningu.
Ef ventillinn fær vandamál með rek, athugaðu fyrst stýriþrýstinginn. Ófullnægjandi stýriþrýstingur gæti ekki opnað lokann að fullu, sem veldur takmörkuðu flæði og ófullkominni losun stöðu. Mældu raunverulegan þrýsting við X tengið við álagsskilyrði, ekki bara kyrrstöðuþrýsting.
Hávaði eða lost við opnun ventils vísar til vantar eða skemmdra íhluta fyrir opnun. Sumar eldri Z2S 22 gerðir skortir þennan eiginleika og endurnýjun á SO55 útgáfuna útilokar vandamálið. Skyndileg þrýstingsfall skapar hamar sem að lokum skemmir innsigli og tengingar um allt kerfið.
Misheppnuð opnun er venjulega rakin til mengunar sem hindrar stýrispóluna. Að skola kerfið og setja upp rétta síun lagar flest tilvik. Viðvarandi vandamál geta þurft að taka í sundur ventla og skoða kúlusætið og fleti hylkisins með tilliti til rifa eða innbyggðra agna.
Geymið samlokuplötur fyrir varaloka á þurrum svæðum fjarri hitastigi. Haltu hlífðarhettum á höfnum til að koma í veg fyrir mengun meðan á geymslu stendur. Stofnskiptiþéttingar fyrir NBR eða FKM, allt eftir kerfiskröfum þínum, þar sem rýrnun innsigli vegna öldrunar hillu getur átt sér stað á nokkrum árum.
Upplýsingar um pöntun og hlutanúmer
Z2S 22 eftirlitsloka samlokuplatan notar uppbyggt hlutanúmerakerfi. Byrjaðu með Z2S 22, bættu síðan við rásarheitinu. Strikmerki þýðir tvöfalda rás fyrir bæði A og B hlið. Bókstafurinn A eða B einn tilgreinir eina rásaraðgerð á þeirri hlið eingöngu.
Næst kemur sprunguþrýstingskóðinn frá 1 til 4, sem táknar 3, 5, 7,5 eða 10 bör í sömu röð. Hærri tölur veita sterkari afturábak blokkun en þarf meiri flugmannsþrýsting. Þá birtist 5X í öllum stöðluðum gerðum, fylgt eftir með valfrjálsum yfirborðsmeðhöndlunarkóðum eins og J50 fyrir passivering.
Sérstakar útgáfur bæta við kóða eins og SO40 fyrir utanaðkomandi flugtengi eða SO60 fyrir loftræstingu frá spólu í tank. Bókstafurinn V í lokin tilgreinir FKM innsigli í stað staðlaðs NBR fyrir háhita eða árásargjarn vökvasamhæfi. Fullt dæmi gæti verið Z2S 22 A 2 5X V SO40.
Uppsetningarsett með þéttingum og þéttingum panta sérstaklega. Athugaðu Bosch Rexroth vörulistann fyrir samhæfðar settar sem passa við ventlaútgáfuna þína. Notkun röng innsiglisefni veldur hröðum bilun, sérstaklega með eldþolnu vökvakerfi eða niðurbrjótanlegum olíum.
Að finna áreiðanlega birgja
Bosch Rexroth selur beint í gegnum netverslun sína og svæðisdreifingaraðila. Opinberar rásir tryggja ósvikna varahluti og rétta tækniaðstoð. Gagnablöð hlaðið niður af síðunni þeirra með því að nota skjalnúmer R900432915.
BuyRexroth starfar sem stór dreifingaraðili með netpöntun og tafarlausa sendingu fyrir algengar stillingar. Verðlagning þeirra er um 1426 dollarar fyrir venjulegar Z2S 22 samlokuplötur með samloku með dæmigerðri afhendingu á einum til þremur virkum dögum.
Eftirmarkaðir á eBay bjóða upp á notaða og afgangslokur frá 500 til 1000 dollara. Að kaupa notað er skynsamlegt fyrir varahluti í eldri búnaði, en athugaðu vandlega með tilliti til skemmda eða slits. Ekki er víst að innsigli vantar eða eru skemmdir á myndum.
Iðnaðarbirgjar eins og Hydraulics Online og Pha-Auto bera Z2S 22 ásamt fullkomnu vökvakerfi. Þeir veita staðbundna tækniaðstoð og geta aðstoðað við uppsetningarspurningar. Magnkaupendur gætu samið um betri verð með beinu sambandi við svæðisbundna Bosch Rexroth fulltrúa.
Kínverskir framleiðendur bjóða upp á valkosti með lægri kostnaði í gegnum palla eins og Made-in-China. Þó að þetta gæti virkað fyrir minna mikilvæg forrit, eru gæði og frammistöðueiginleikar frábrugðnir ósviknum Bosch Rexroth vörum. Búast má við breytingum á þrýstingsstigum, innsigliefnum og víddarvikmörkum.
Vökvasamhæfissjónarmið
Vökvaolíur eins og HL og HLP virka fullkomlega með stöðluðum NBR innsigli í samlokuplötunni Z2S 22. Þetta eru áfram algengustu vökvar í vökvakerfi iðnaðar vegna stöðugrar frammistöðu og sanngjarns kostnaðar.
Eldþolnir vökvar krefjast sérstakrar athygli. HFDU og HFDR gerðir takmarka hámarksþrýsting við 210 bör í stað staðlaðs 315 böra. Notkunarhiti ætti ekki að fara yfir 60 gráður á Celsíus með þessum vökva. Endingartími getur minnkað um 30 til 100 prósent miðað við notkun jarðolíu.
Lífbrjótanlegt vökvakerfi eins og HETG og HEES virkar með Z2S 22 en þarfnast tíðara viðhaldstímabils. Þessir vökvar gleypa raka auðveldara og brotna niður hraðar en jarðolíur. Skiptu oftar um síur og fylgstu vel með hreinleika kerfisins.
Tilbúnir vökvar þurfa oft FKM innsigli í stað venjulegs NBR. V-kóði í hlutanúmerinu tilgreinir þetta innsigli. Athugaðu samhæfistöflur áður en þú velur loki fyrir tilbúið eða framandi vökvakerfi. Notkun röng þéttiefni veldur hraðri bólgu eða herslu sem leiðir til leka eða bindingar.
Vatnsglýkólvökvar geta virkað eftir tilteknu samsetningunni. Hafðu samband við Bosch Rexroth tæknilega aðstoð með vökvaforskriftir þínar áður en þú pantar. Sumir vatnsbundnir vökvar ráðast á staðlað innsigli eða tæra innri hluti.
Frammistaða í mismunandi umhverfi
Öfgar hitastig hafa áhrif á afköst samlokuplötu Z2S 22. Kalt byrjun undir neikvæðum 20 gráðum krefst NBR þéttinga, en FKM höndlar hærra hitastig allt að 80 gráður umhverfis. Seigja vökva breytist með hitastigi, sem hefur áhrif á flæðiseiginleika og viðbragðstíma.
Óhreint umhverfi krefst framúrskarandi síunar. Byggingar- og námubúnaður verður fyrir stöðugri mengun frá ryki, vatni og rusli. Uppsetning síunar sem uppfyllir ISO 4406 20/18/15 kemur í veg fyrir flest mengunarvandamál, en erfiðar aðstæður gætu þurft enn fínni síun.
Mikil titringsforrit njóta góðs af samlokuplötufestingarstílnum. Gengðir afturlokar geta losnað með tímanum vegna titrings, en boltaðar samlokuplötur haldast öruggar. Notaðu þráðalæsingarblöndu á festingarbolta í miklum titringsumhverfi.
Strand- og sjávarstillingar útsetja vökvaíhluti fyrir saltu lofti og raka. Valfrjáls J50 passivation meðferð veitir betri tæringarþol fyrir ventil líkamans að utan. Innri íhlutir eru áfram verndaðir af vökvaolíu, en rakamengun verður stærra áhyggjuefni nálægt vatni.
Hæð hefur áhrif á afköst vökva í gegnum þrýsting og hitastig. Háhæðarbúnaður gæti þurft mismunandi sprunguþrýstingsstillingar vegna þess að loftþrýstingur er mismunandi. Ráðfærðu þig við vökvaverkfræðinga fyrir uppsetningar yfir 2000 metra.
Framtíðarþróun í vökvaventiltækni
Rafræn vöktunarsamþætting táknar næsta skref fyrir íhluti eins og samlokuplötuna Z2S 22. Skynjarar sem eru innbyggðir í samlokuplötur gætu tilkynnt raunverulegan flæðihraða, þrýstingsfall og innra slitskilyrði. Forspárviðhald verður mögulegt þegar kerfi greina skerðingu á frammistöðu áður en bilun á sér stað.
Endurbætt innsiglisefni halda áfram að þróast. Ný fjölliða efnasambönd bjóða upp á betri efnaþol og lengri endingartíma yfir breiðari hitastig. Þessi efni kosta meira í upphafi en draga úr viðhaldstíma og endurnýjunartíðni.
Aukaframleiðsla getur breytt því hvernig vökvaíhlutir eru framleiddir. Þrívíddarprentaðar lokar gætu fínstillt innri flæðisleiðir umfram það sem vinnsla leyfir. Flókin innri rúmfræði gæti bætt afköst á sama tíma og dregið úr þyngd og efnisnotkun.
Snjöll vökvakerfi munu stilla lokabreytur sjálfkrafa út frá rekstrarskilyrðum. Eftirlitsventill gæti breytt sprunguþrýstingi sínum til að passa við álagskröfur, sem bætir orkunýtni. Stýriþrýstingur gæti verið stilltur fyrir hámarks opnunarhraða við mismunandi flæðisskilyrði.
Z2S 22 eftirlitsloka samlokuplatan táknar þroskaða tækni sem þjónar áreiðanlega núverandi iðnaðarþörfum. Þó að endurbætur komi smám saman, munu grunnhönnunarreglur flugmannastýrðra afturloka líklega haldast við í mörg ár fyrir vökvakerfi um allan heim.
