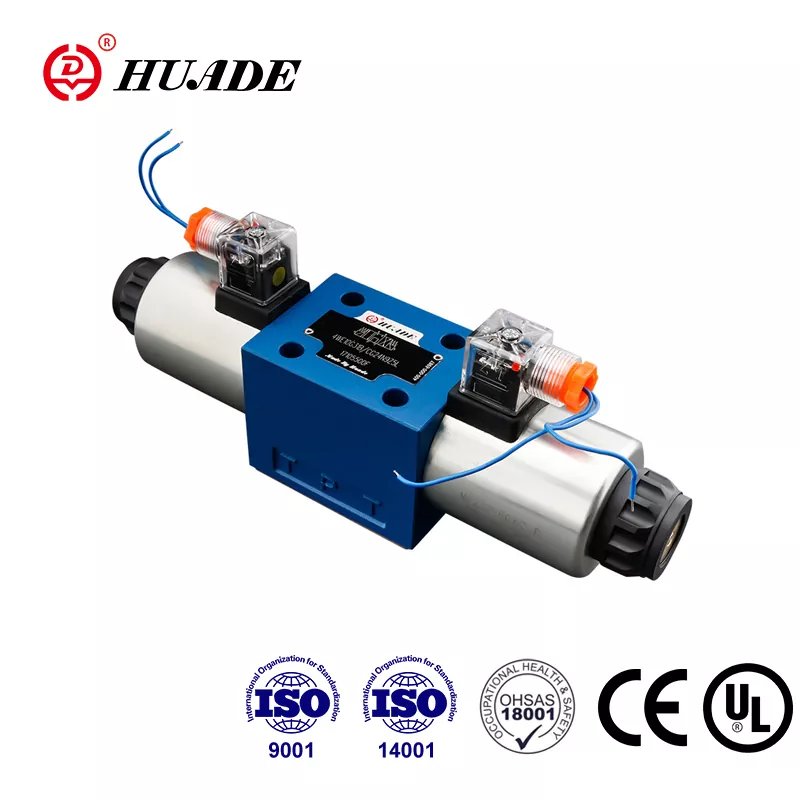

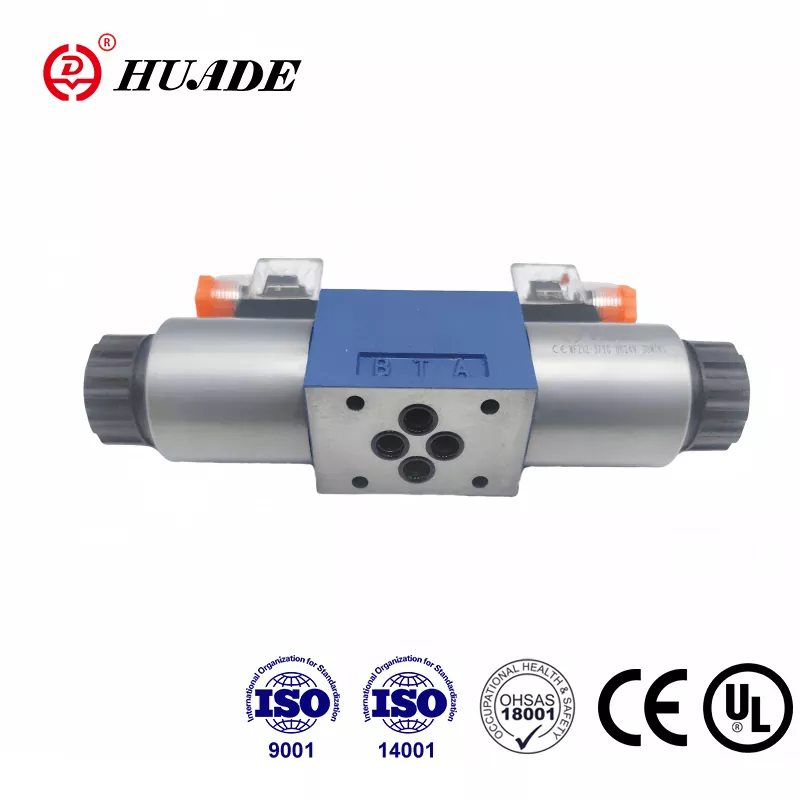

Samstarf við Rexroth tvisvar frá 1979, Huade Hydraulic hefur orðið leiðandi framleiðandi í vökvaiðnaði Kína. Huade® stefnusnúningsventill gerð 4WE 10 D kemur í staðinn fyrir Rexroth vörur. Segulloka stefnuloka röðin hefur staðist CE og UL vottun. Þessar lokar eru samkeppnishæfar við vel þekktar vörur með góðum gæðum og lægra verði. Verksmiðjan hefur staðist ISO9001, ISO14001 og OH SAS18001. Huade® er framúrskarandi vörumerki í kínverskum vökvaiðnaði. Huade® vökvastefnulokar taka þátt í mörgum innlendum tækni- og varnarbúnaði umbreytingarverkefnum til að stuðla að nútímavæðingu varnarbúnaðar.
|
Rekstrarþrýstingur max. |
Hafnir A.B.P (MPa) |
til 31.5 |
|
Hafnir T (MPa) |
16 |
|
|
Hámarksrennsli (L/mín.) |
120 |
|
|
Þversnið (skiptistaða 0): |
Með tákninu Q um það bil 6% af nafnflatarmáli |
|
|
Þrýstivökvi |
Jarðolíur (fyrir NBR innsigli) eða fosfat ester (fyrir FPM innsigli) |
|
|
Hitastig þrýstingsvökva （℃） |
-30～+80 |
|
|
Seigjusvið (mm2/s) |
2,8~500 |
|
|
Þyngd (kg) |
Loki með 1 segulloku |
5.1(DC),4.3(AC) |
|
Loki með 2 segullokum |
6,7 (DC), 5,1 (AC) |
|
Eiginleikar:
▶ Bein segulloka stýrður stefnusnúningsventill sem staðalútgáfa
▶ Blautur pinna DC eða AC segulloka með færanlegum spólum
▶ Fullkomnar útlínur
▶ Hægt er að skipta um spólur án þess að opna þrýstiþétta hólfið
▶ Val um annað hvort miðlæga eða staka rafmagnstengi
▶ Valfrjáls handskipti
▶ Langt líf
▶ Flutningamynstur í Din 24 340 form A, ISO 4401 og CETOP - RP 121H
Stefnulokar 4WE 10 samanstanda í grundvallaratriðum af húsinu (1), einni eða tveimur segullokum (2), stýrispólu (3) og einum eða tveimur afturfjöðrum (4). Í kyrrstöðu er stjórnkúlunni (3) haldið í mið- eða upphafsstöðu með afturfjöðrum (4) (nema þegar um er að ræða höggspólur). Stýrispúða (3) er stjórnað af blautum segulspólum (2). Kraftur segullokunnar (2) verkar á stýrisnúninginn (3) og færir hana úr hvíldarstöðu sinni í þá endastöðu sem óskað er eftir. Þetta leyfir frjálst flæði frá P til A og B til T eða P til B og A til T.
Þegar segulloka (2) er afspennt, er stýrisnúningurinn (3) settur aftur í upphafsstöðu með afturfjöðri (4).
Valfrjáls handstýring (5) gerir það kleift að hreyfa stýrispóluna (3) án þess að segullokurnar séu spenntar.
Byggingarmynd af WE 10 30B röð
1. Vökvinn verður að sía. Lágmarksfínleiki síunnar er 20 ㎛.
2. Tankurinn verður að vera þéttur og loftsía verður að vera sett upp við loftinngang.
3. Vörur án undirplötu þegar farið er frá verksmiðjunni.
4. Valve festingarskrúfur verður að velja og nota í samræmi við sýnishornið.
5. Grófleiki yfirborðs sem tengist lokanum þarf að vera 0,8.
6. Nauðsynlegt er að yfirborðsfrágangur á pörunarstykki sé 0,01/100 mm.
