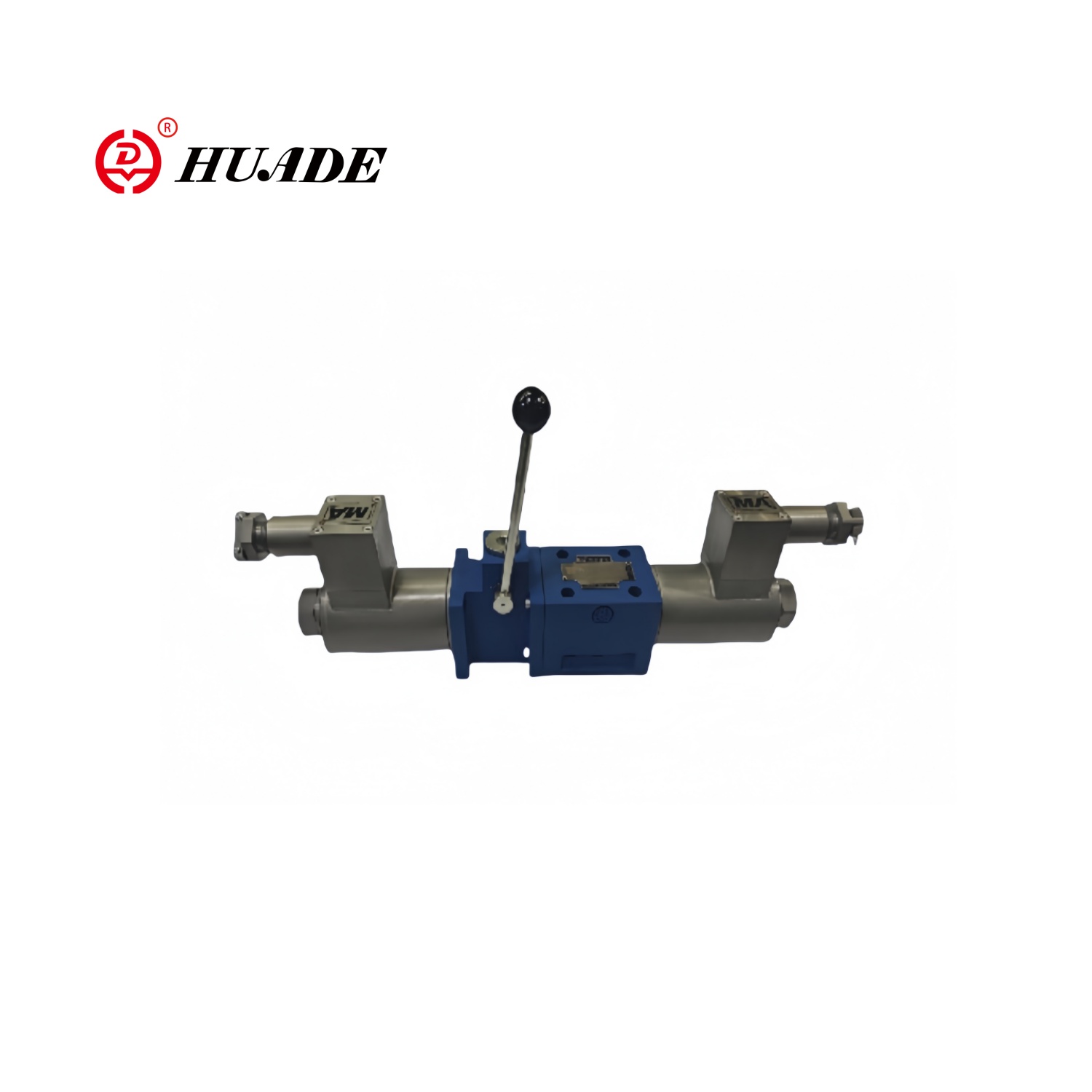

Sprengingarþéttur segulloka með handfangi 4wem10

Sprengingarvörn segulloka loki með neyðarhandfangi 4WEM10 er iðnaðar loki sem er sérstaklega hannaður fyrir eldfim og sprengiefni. Sameiginleg spenna segulloka loki 4WEM10 er 24VDC eða 220VAC, og sprengjuþétt spólu verður að passa við aflgjafa á staðnum. Þegar sjálfvirka stjórnin mistekst getur neyðarhandfangið fljótt skorið af eða opnað lokann til að koma í veg fyrir leka eða sprengingu.

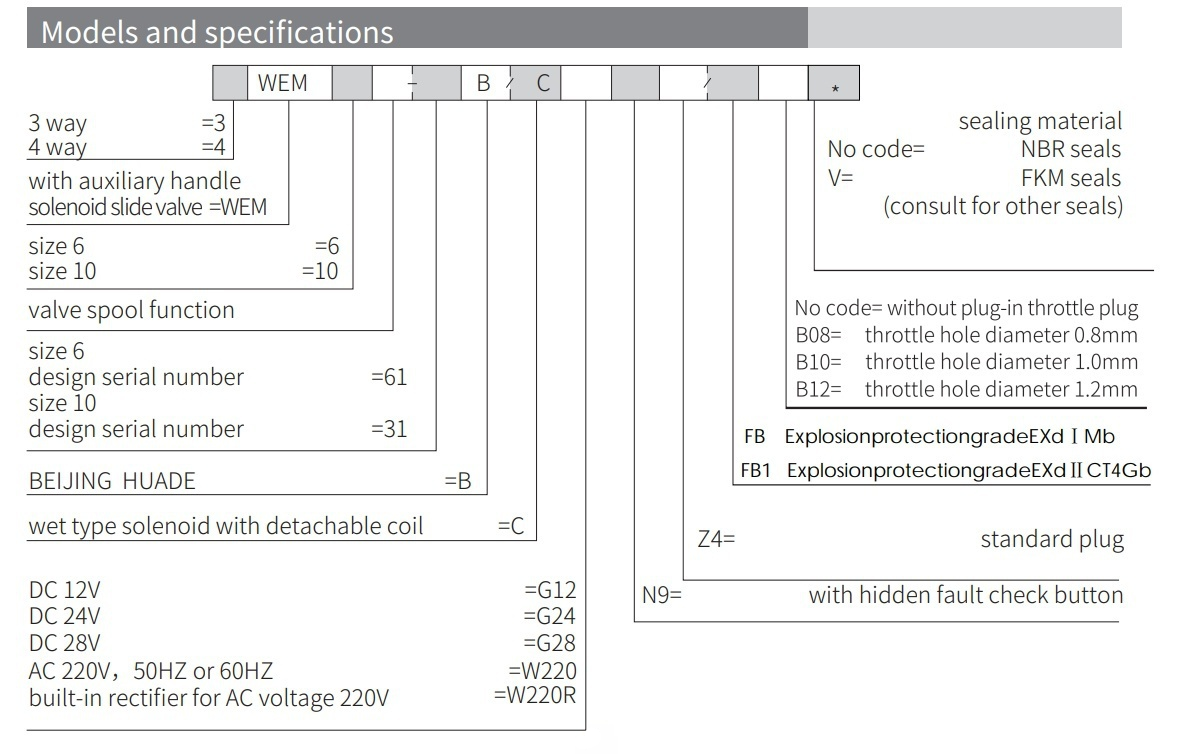

Vörubreytu sprengjuþétts segulloka með handfangi 4WEM10

Vörueiginleiki og notkun sprengjuþétts segulloka með handfangi 4WEM10

Eiginleikar:

▶ Stærð 6 til 10

▶ Hámarks vinnuþrýstingur 350 bar

▶ Hámarks vinnuflæðishraði 120 l/mín

▶ Opnun, lokun og stefnu flæðisins sem stjórnað er af segulloka og handbók

▶ Wet-pinna segulloka með aðskiljanlegu spólu

▶ Solenóíðin getur snúið 90 °

▶ Festing undirplata

Umsókn:

Stefnuloki segulloka með neyðarhandfang 4WEM10 er mikið notað í leiðslukerfi hreinsunarstöðva og efnaplöntur, gasdreifingarstöðvar, innflutnings- og útflutningsleiðslur LNG geymslutanka, kolanámuútdráttarkerfi og loftræstingarlínur neðanjarðar.

Hluti og tákn um sprengingarþéttan segulloka með handfangi 4WEM10

Stefnumótun WEMM er stefnuspennuventill sem rekinn er með segulloka og rekstrarhandfangi. Það stjórnar opnun, lokun og flæði stefnu vökvaflæðis.

Sprengingarþéttur segulloka með handfangi 4WEM10 er aðallega samsett úr loki líkama (1), einum eða tveimur segulloka (2), loki spólu (3), endurstillingu vor (4) og handvirkt stjórntæki.

Ósagnaraðgerð:

Þegar það er enginn kraftur er loki spólan (3) í hlutlausu eða upprunalegu stöðu undir verkun endurkomusvindsins. Þegar kraftur segulloka (2) virkar á lokaspólinn (3) er honum ýtt frá hvíldarstöðu í lokastöðu. Á þennan hátt er þrýstingsolían gerð frá P til A og B til T, eða frá P til B og frá A til T. Eftir að segulloka (2) er knúin af, skilar afturfjöðru (4) lokanum (3) í upphaflega stöðu.

Aðstoðaraðgerðir:

Þegar segulloka er ekki orkugjafi er hægt að færa loki (3) með því að stjórna hjálparhandfanginu. Snúðu hjálparhandfanginu (5) til hægri, þannig að rekstrarkrafturinn fer í gegnum snúningsskaftið (6). Kúluventillinn (7) og leiðarvísirinn (8) starfa á lokaspólanum (3), sem veldur því að hann færist til vinstri. Þegar hjálparhandfangið (5). Þegar hann er kominn aftur í núllstöðu snýr lokarinn (3) aftur í upphaflega stöðu undir aðgerð endurkomusvindsins (9).

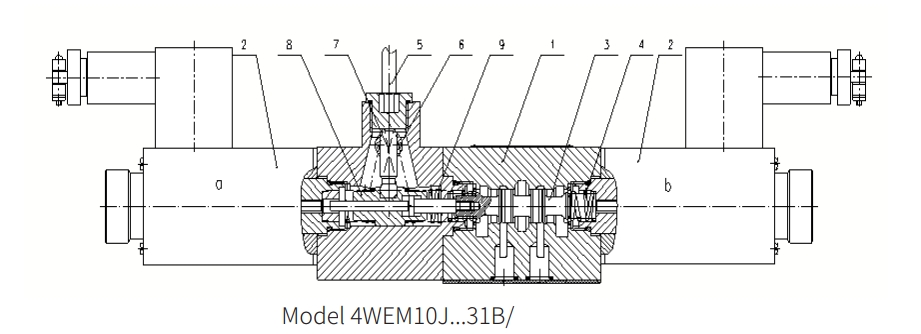

Uppbygging Sprengingarþéttur segulloka með handfangi 4wem10

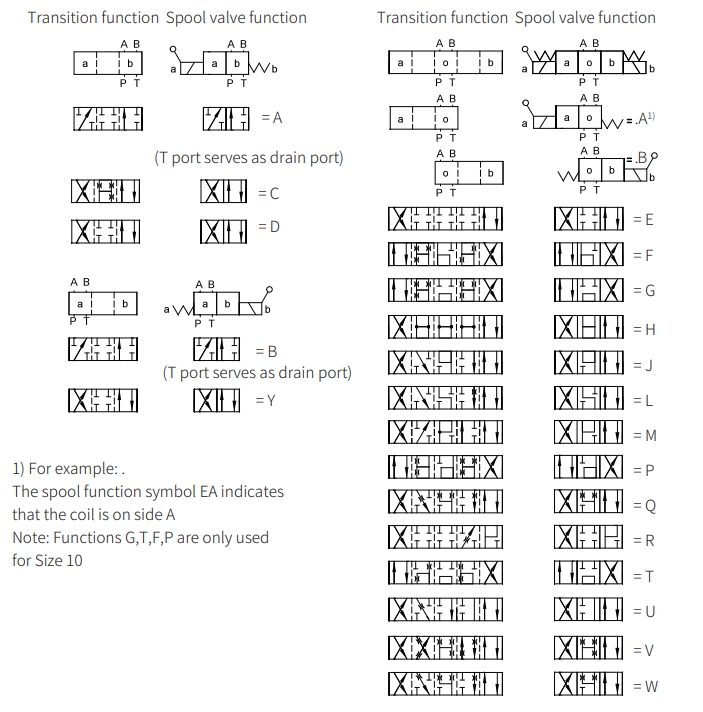

Tákn um Sprengingarþéttur segulloka með handfangi 4wem10
