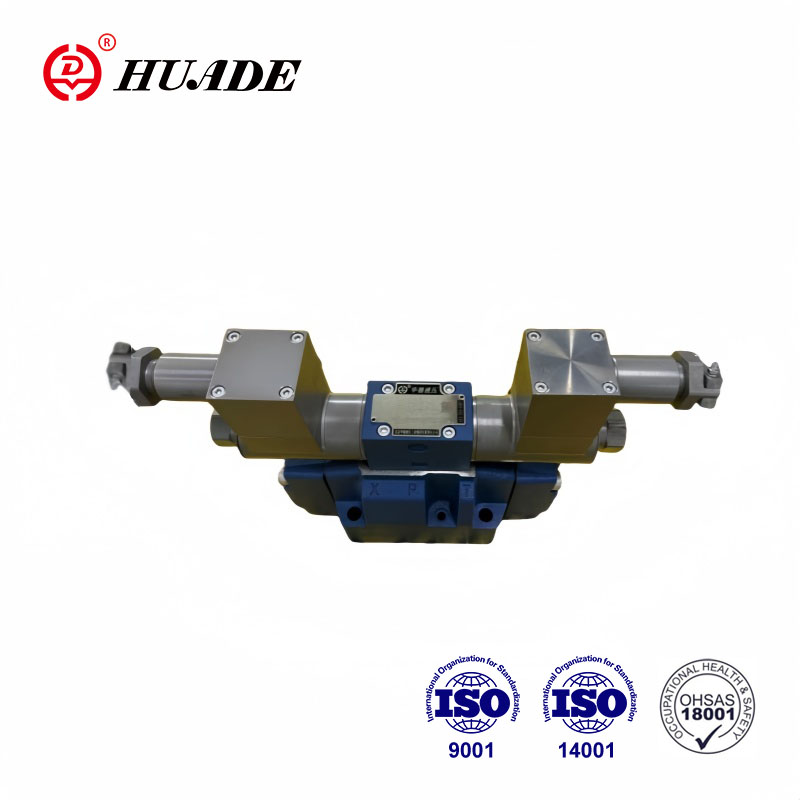

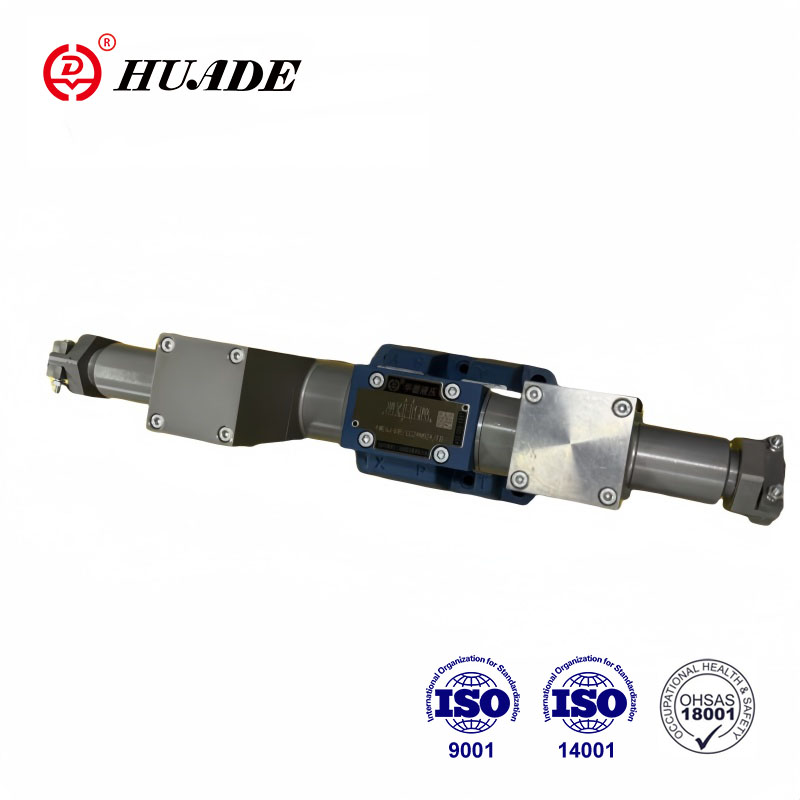

Sprengiheldur segulloka stefnuloki er tæki sem stjórnar flæðisstefnu vökva með rafsegulkrafti. Sprengiheld WE6 röð samþykkir sérstaka sprengihelda hönnun til að tryggja að hún valdi ekki neistaflugi eða háum hita í eldfimum og sprengifimu umhverfi og forðast þannig sprengingar. Þessi sprengiþétti segulloka loki er aðallega notaður til að stjórna flæðisstefnu vökva í vökva- eða loftkerfi til að mæta þörfum mismunandi vinnuaðstæðna.
|
Tækniísk gögn |
||
|
Festingarstaða |
Valfrjálst | |
| Umhverfishitasvið (℃) | -30 til +50 (NBR innsigli) | |
| -20 til +50 (FKM innsigli) | ||
| Þyngd | Einn segulloka (kg) | 2.6 |
| Tvöföld segulloka (kg) | 4.3 | |
| Hámarksrekstrarþrýstingur | Höfn P, A, B (bar) | 350 |
| Port T (bar) | 210 | |
| þegar rekstrarþrýstingur fer yfir leyfisgildi, verða spólatáknið A og B að gera tengi T fyrir tæmingu | ||
| Hámark rennsli (l/mín) | 80 | |
| Þversnið flæðis (skipta um hlutlausa stöðu) | Útgáfa Q (mm2) | Um 6% af nafnsvæði |
| Útgáfa W (mm2) | Um 3% af nafnsvæði | |
| Vökvi | Jarðolía sem hentar fyrir NBR og FKM innsigli | |
| Fosfatester fyrir FKM innsigli | ||
| Vökvahitasvið (℃) | -30 til +80 (NBR innsigli) | |
| -20 til +80 (FKM innsigli) | ||
| Seigjusvið mm2/s | 2,8 til 500 | |
| Mengunarstig | Hámarks leyfilegt magn vökvamengunar: Flokkur 9. NAS 1638 eða 20/18/15, ISO4406 | |
| Rafmagnsgögn | ||
| Tegund spennu | DC | |
| Tiltæk spenna (V) | 12, 24, 36, 110 | |
| Leyfileg spenna (frávik) % | -15 til +10 | |
| Inntaksstyrkur (W) | 30 | |
| Rekstrarhamur segulloka | Stöðug vinna | |
| Skiptur tími í samræmi við ISO 6403 | ON (ms) | 25 til 45 |
| SLÖKKT (ms) | 10 til 25 | |
| Skipt um tíðni (tímum/klst.) | Til 15000 | |
| Hámark hitastig vafninga (℃) | +150 | |
Eiginleikar:
▶Beinstýrður gerð sprengivarnarstefnuloki er notaður sem staðalgerð
▶DIN24 340 A gerð á uppsetningarfletinum ISO 4401
▶ Blautgerð DC sprengivarnar segulloka
▶90° snúanleg sprengivörn segulloka
▶Ekki þarf að opna þrýstiþétt hólf þegar skipta á um spólu
Umsókn:
Sprengiheldir segulloka stefnulokar eru mikið notaðir á sviði jarðolíu. Í jarðolíuiðnaðinum eru þau aðallega notuð til að stjórna flæðisstefnu eldfimra og sprengiefna eins og olíu og jarðgass.
WE gerð stefnustýringarventill er stefnuloki sprengivarnar segulloka sem notaður er til að stjórna ræsingu, stöðvun og flæðisstefnu olíuvökva.
Stýrisstýringarlokarnir samanstanda af húsi (1), einum eða tveimur segullokum (2), stýrispólu (3) og einum eða tveimur afturfjöðrum (4).
Í straumlausu ástandi er stjórnspólunni (3) haldið í hlutlausri eða upphafsstöðu með afturfjöðrum (4) (nema fyrir púlsspólur). Stýrispólan (3) er stjórnuð með blautum segulspólum (2).
Til að tryggja fullnægjandi notkun skal gæta þess að segulloka þrýstihólfið sé fyllt með olíu.
Stjórnspólan (3) er færð í þá stöðu sem búist er við með segulloku (2) og þrýstistangi (5), og það gefur frjálst flæði frá P til A og B til T eða P til B og A til T.
Þegar sprengivarnar segulloka (2) er slökkt er stjórnventileiningunni (3) ýtt í upphafsstöðu með því að endurstilla fjöðurinn (4).
Tegund 4WE6...61B/O.. (takmörkuð við aðgerðir A, C og D).
Þessi tegund inniheldur 2 skiptistöður og 2 stefnustýriventla án staðsetningarbúnaðar sprengivarnar segulloka.
Tegund 4WE6...61B/0F... púlsventill (takmörkuð við aðgerðir A, C og D).
Hann inniheldur 2 skiptistöður, 2 sprengivörnar segulloka og 1 stefnustýriventil með staðsetningarbúnaði. 2 skiptistöður eru fastar í sitthvoru lagi, svo það er óþarfi að rafvæða sprengivarnar segulloka stöðugt.
Inngjöf skothylkis
Inngjöf skothylkisins er nauðsynleg þar sem raunverulegt flæði getur verið stærra en afkastamörk lokans meðan á skiptingu stendur. Þessi inngjöf fyrir skothylki er sett í P rás stefnustýringarlokans.
Uppbygging sprengivarnar segulloka WE6 röð
Tákn
