Þegar þú vinnur með vökvakerfi, lagnir, og iðnaðarumsóknir, þú munt oft lenda í hugtökum eins og “Athugaðu loki"Og" Valinn sem ekki er á ný. "Margir sérfræðingar og verkfræðingar Oft veltir fyrir þér tengsl þessara tveggja þátta. Sannleikurinn gæti komið þér á óvart: það er í raun enginn hagnýtur munur á athugun loki og loki sem ekki er á ný. Þessi hugtök eru notuð til að lýsa Sama tegund af lokakerfi.
Skilja hugtökin
Ruglið í kringum stöðvunarloka og Valar sem ekki eru ávöxtun stafar af svæðisbundnum óskum, iðnaðarstaðlum og hugtök framleiðanda. Í Norður -Ameríku er hugtakið „tékkloki“ aðallega notað, en í Evrópu og öðrum heimshlutum, „Valinn sem ekki er ávöxtun“ er algengari. Bæði hugtökin lýsa a loki sem gerir aðeins kleift að flæða í eina átt, koma sjálfkrafa í veg fyrir Bakstreymi þegar andstreymisþrýstingur lækkar undir þrýstingnum.
Hvað eru stöðvunarlokar/ventlar sem ekki eru á ný?
Athugunarloki, einnig þekktur sem ekki ávöxtun loki, einstefna loki eða varðveislu loki, er vélræn tæki sem er hannað til Leyfa vökvaflæði í aðeins eina átt. Þessir lokar starfa sjálfkrafa Án ytri stjórnunar, treysta á þrýstingsmismuninn yfir lokann að opna og loka. Þegar framflæði á sér stað opnast lokinn til að leyfa leið. Þegar öfug rennsli reynir að eiga sér stað lokar lokinn til að koma í veg fyrir afturstreymi.
Hvernig virka stöðvunarlokar?
Grundvallar rekstrarregla Athugaðu lokar eru byggðir á þrýstingsmismun og þyngdarafl. Þegar vökvi rennur inn fyrirhuguð stefna með nægum þrýstingi, það ýtir á móti lokanum Vélbúnaður (diskur, bolti eða flapper), sem veldur því að hann opnar. Lokinn er áfram opinn Svo lengi sem framflæði heldur áfram. Þegar andstreymisþrýstingur lækkar eða öfugt Tilraun er reynt, lokunarbúnaðurinn er þvingaður aftur í lokaða stöðu, annað hvort með öfugum þrýstingi, þyngdarafl eða vorkerfinu.
Tegundir stöðva lokum
Að skilja hinar ýmsu gerðir af eftirliti Lokar hjálpa til við að skýra hvers vegna mismunandi nöfn gætu verið notuð fyrir svipaðar aðgerðir:
Swing Check ValvesLáttu lömuð disk sem sveiflast með framflæði og lokar með öfugum flæði. Þetta eru almennt notuð í stærri þvermál og er oft vísað til sem ekki ávöxtunarlokar í evrópskum forskriftum.
KúluskoðunarventlarNotaðu kúlulaga bolta sem hreyfist innan lokans. Áfram flæði ýtir boltanum frá sætinu en öfugt flæði neyðir hann aftur gegn Sætið. Þetta er vinsælt á bæði bandarískum og alþjóðlegum mörkuðum undir Báðir nafngiftir.
Vorhlaðnir stöðvunarlokarfella vorkerfið til að aðstoða við lokun, tryggja Jákvæð þétting jafnvel í lágþrýstingsforritum. Þetta eru oft tilgreindir sem annað hvort stöðvunarlokar eða lokar sem ekki eru á ný eftir því hvaða Framleiðandi.
Lyftu stöðvunarlokumstarfa á svipaðan hátt og hnöttalokar, með disk sem lyftir hornrétt á flæðisstefnu. Þetta er oft að finna í háþrýstingi Umsóknir og eru þekktar af báðum hugtökum.

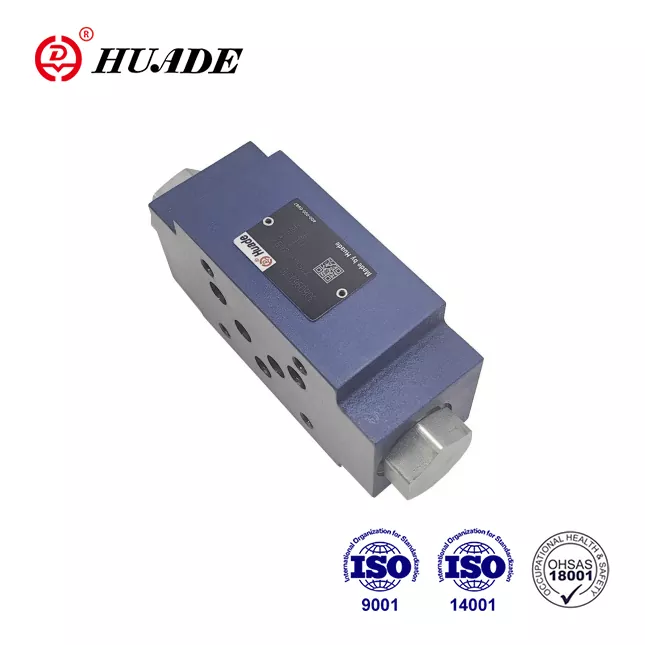

Skeiðprófunarlokareru léttir, samsettir lokar sem eru hannaðir til að passa á milli flansar. Þessar rýmissparandi hönnun eru vinsælar í báðum nafnasamningum þvert á mismunandi markaðir.
Forrit og atvinnugreinar
Athugaðu lokar og lokar sem ekki eru ávöxtun þjóna Sömu tilgangi í ýmsum atvinnugreinum. Í vatnsmeðferðarverksmiðjum koma í veg fyrir að mengað vatn streymi aftur í hreint vatnsbirgðir. Í loftræstingu Kerfi, þau viðhalda réttri blóðrás og koma í veg fyrir thermosiphoning. Efni Vinnsluaðstaða treysta á þessa lokana til að koma í veg fyrir hættulegt bakflæði hættuleg efni.
Jarðolíuiðnaðurinn notar stöðva lokana mikið í hreinsunarstöðvum og leiðslum til að viðhalda flæðisstefnu og koma í veg fyrir Tjón tjón. Í orkuvinnslu vernda þessir lokar kötlum og gufu Kerfi frá öfugum flæðisskilyrðum. Sjóumsóknir eru háð því að ekki er ávöxtun Lokar til að koma í veg fyrir að sjó fari inn í skipkerfi.
Valviðmið
Þegar þú velur á milli vara merktar sem Athugaðu lokar eða lokana sem ekki eru á ný, einbeittu þér að tækniforskriftir frekar en hugtök. Hugleiddu þætti eins og þrýstingsmat, hitastig, Flæðiseinkenni og efnisleg eindrægni. Valinn er sprunginn Þrýstingur, sem er lágmarks þrýstingur andstreymis sem þarf til að opna lokann, er Mikilvægt fyrir rétta kerfisrekstur.
Kröfur um stærð og uppsetningu ættu að hafa einnig áhrif á val þitt. Sum forrit þurfa lágþrýstingsfall Einkenni, á meðan aðrir forgangsraða þéttum lokunargetu. Vökvinn Að vera meðhöndlaður getur krafist sérstaks efna eða húðun til að koma í veg fyrir tæringu eða mengun.
Uppsetning og viðhald
Rétt uppsetning er mikilvæg óháð hvort forskriftarblaðið þitt kallar á eftirlitsventil eða ekki á nýjan leik loki. Þessir lokar verða að vera settir upp í réttri stefnu, með flæði Leiðbeiningar örvar merktar greinilega á loki líkamanum. Röng uppsetning mun hafa í för með sér bilun í kerfinu og hugsanlegu tjóni búnaðar.
Reglulegar viðhaldsáætlanir ættu fela í sér skoðun á lokakerfinu, sætisástandi og í heildina Heiðarleiki. Taka skal tafarlaust til slits, tæringar eða tjóns viðhalda áreiðanleika kerfisins. Sumar hönnun gera ráð fyrir viðhaldi á netinu en Aðrir þurfa lokun kerfisins og fjarlægingu lokans.
Algengar ranghugmyndir
Einn viðvarandi misskilningur er sá athugun Lokar og lokar sem ekki eru ávöxtun hafa mismunandi þrýstingsmat eða flæði Einkenni. Í raun og veru lýsa báðum hugtökunum sömu lokunaraðgerð og Árangur veltur á sérstökum hönnun og framleiðanda frekar en hugtök notuð.
Annar algengur misskilningur er sá Tegund er betri en hin. Valið á milli vara merktar sem athugun Lokar eða lokar sem ekki eru ávöxtun ættu að byggjast á tækniforskriftum, Gæðastaðlar og kröfur um forrit frekar en að nefna samninga.
Munurinn á eftirlitsventlum og Valar sem ekki eru á ný er eingöngu merkingartækir. Bæði hugtökin lýsa sömu nauðsynlegu Virkni: Leyfa flæði í eina átt en koma í veg fyrir afturstreymi. Þegar Veldu þessa hluti fyrir kerfið þitt, einbeittu þér að tækniforskriftum, Gæðastaðlar og kröfur um forrit frekar en hugtök. Að skilja þetta jafngildi mun hjálpa þér að taka upplýstar ákvarðanir og forðast Rugl þegar farið er yfir forskriftir, innkaupaskjöl eða viðhald verklag.
Hvort sem þú kallar þá ávísunarloka eða Þessir þættir sem ekki eru ávöxtun gegna lykilhlutverki við að viðhalda kerfinu Heiðarleiki og koma í veg fyrir kostnaðarsamt skemmdir vegna öfugra flæðisaðstæðna. Við Að skilja rekstur þeirra, gerðir og forrit, þú getur tryggt rétt Val og uppsetning fyrir sérstakar kröfur þínar.
