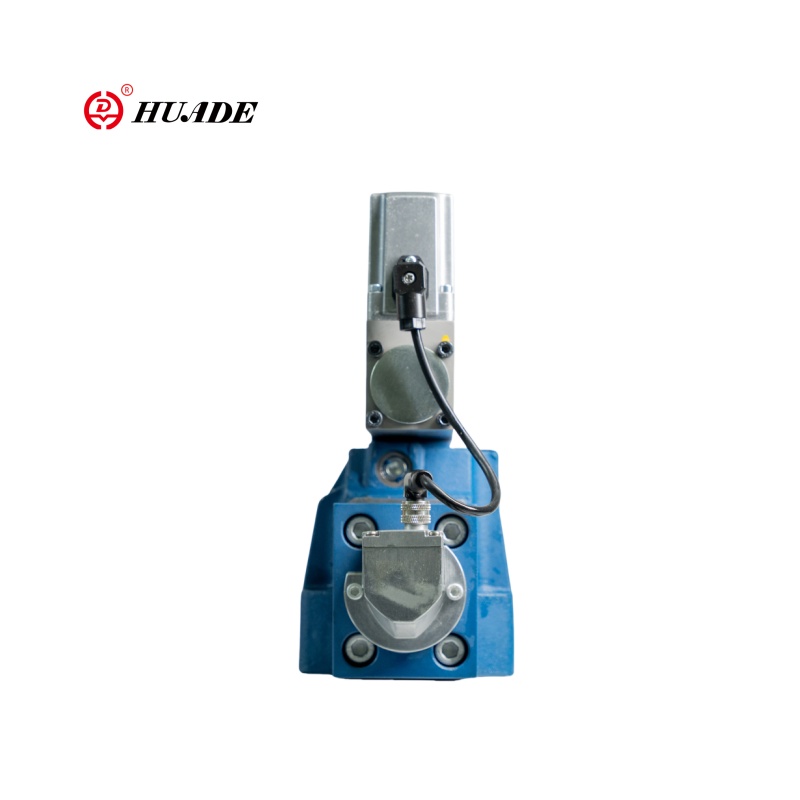

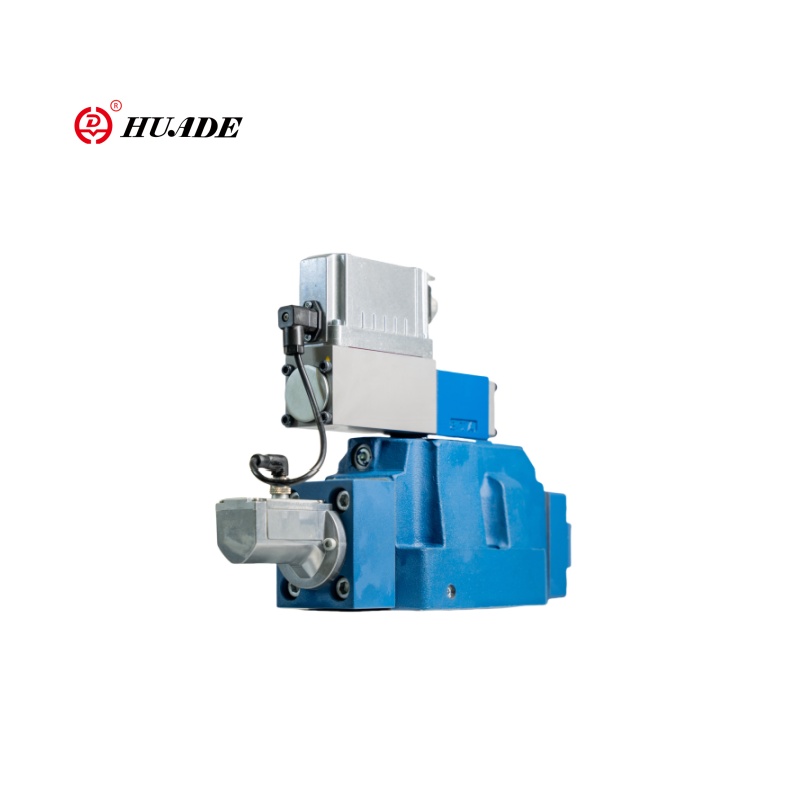

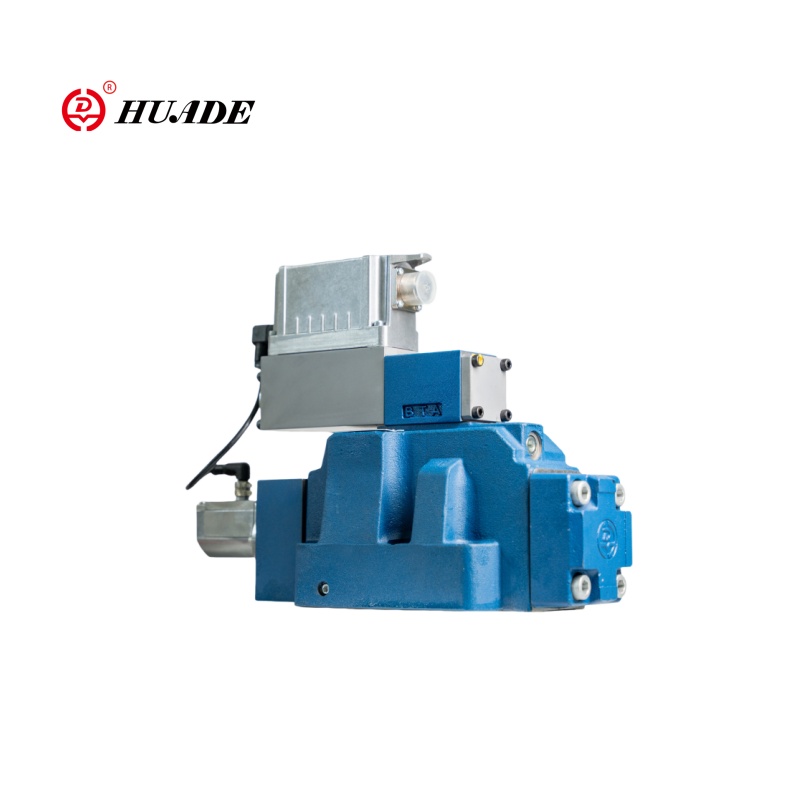

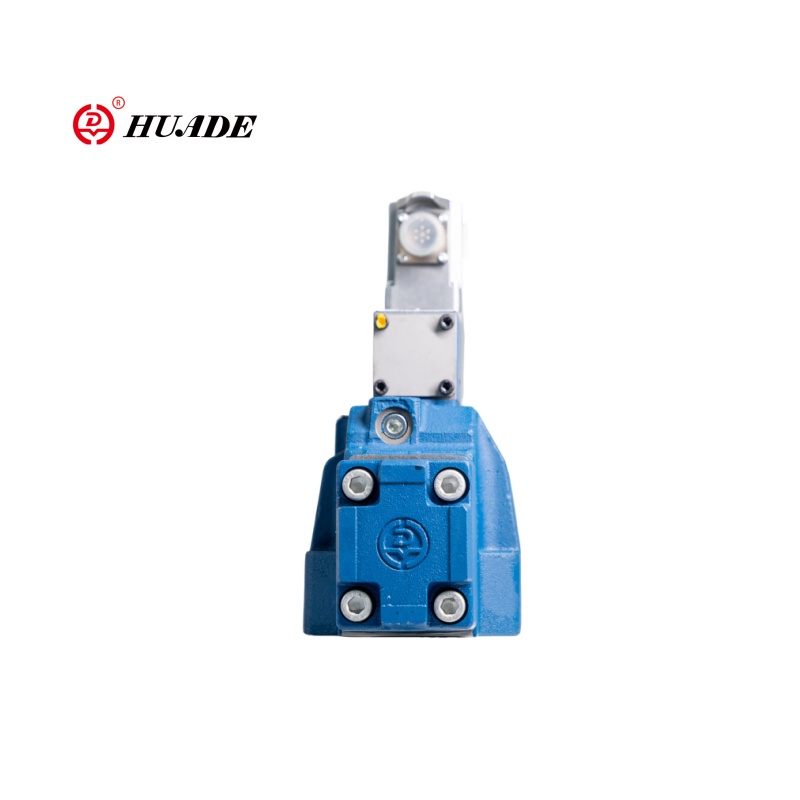

Hlutfallsleg stefnu loki 4wrlle-4x

Hlutfalls stefnu loki Huade er 4WRLE-4X er raf-vökvi hlutfallslega stefnuventill (með endurgjöf OBE). Stjórnunaraðferðin er hlutfallsleg segulloka + loki kjarna stöðu lokað lykkja stjórn (LVDT endurgjöf). Valve 4WRLLE-4X líkamshönnun Huade, innsiglunartækni og segulloka afköst eru nálægt rexroth stigum, en endingin við miklar vinnuaðstæður (svo sem hátíðni titring, samfelld notkun til langs tíma) getur verið aðeins mismunandi. Vöruverð Huade er venjulega 20% -30% lægra en Rexroth, með umtalsverða kostnaðarárangur. Framboðskeðjan er staðbundin, afhendingarlotan er stutt og viðbrögð við þjónustu eftir sölu eru hröð.

Vörubreytu hlutfallslega stefnu loki 4wrlle-4x

Vörueiginleiki og beiting hlutfallslegs stefnu loki 4wrlle-4x

Eiginleikar:

▪ Áreiðanleg - sannað og öflug hönnun

▪ Hágæða -stjórnunarspólur og ermi flugmannsstýringarventilsins

▪ Stýringarspólinn í stjórnunarventil flugmannsins er í „Fail Safe“ stöðu þegar slökkt er á einingunni

▪ Stjórnunarspólan aðalventilsins er í miðju miðju stöðu og/eða í offset stöðu

▪ Sveigjanlegt - Hentar fyrir stöðu, hraða og þrýstingsstýringu

▪ Nákvæm - mikil svörunarnæmi og lítil móðursýki

Umsókn:

Hlutfallsleg stefnuventill 4WRLE-4X er hentugur fyrir vökvastýringarkerfi með miklar kröfur um kraftmikla afköst, nákvæmni og áreiðanleika, sérstaklega við aðstæður þar sem þörf er á skjótum svörun og lokuðum lykkju. 4WRLLE-4X hlutfallsloki Huade er mikið notaður í sjálfvirkni iðnaðar, vélarverkfæri og vinnslubúnað, innspýtingarmótunarvélar og deyjavélar, prófunar- og uppgerðarbúnað, verkfræðivélar osfrv.

Framleiðsluupplýsingar um hlutfallslega stefnu loki 4wrle-4x

Aðgerð, hluti

Ventilsgerð 4WRLE er stýrisstýringarventill með stýringu með endurgjöf við rafmagnsstöðu og samþætta rafeindatækni (OBE).

Lokasamsetning:

1. Pilot loki með loki kjarna og loki ermi (1)

2.Main loki með miðju vor- og stöðu endurgjöf (2)

3. Magnað magnara (3)

Aðgerð:

Þegar slökkt er á samþættri rafeindatækni (OBE) eða óvirkum er stjórnunarspólinn í stjórnunarventil tilrauna í vor í „mistakast“ stöðu. Stýringarspólan í aðalventilinu er í miðju miðlægri stöðu.

Samþætta rafeindatækni (OBE) berðu saman tilgreint skipanagildi við stöðu raunverulegt gildi aðalventilstýringarspólunnar. Ef um er að ræða frávik frá stjórnun verður stjórnunar segulloka virkjaður. Vegna breytts segulkrafts er stýringarspólan aðlagað gegn

Vorið.

Rennslið, sem er virkjað með þversniðunum, leiðir til aðlögunar aðalstýringarspólunnar. Högg/stjórn þversnið aðal stjórnunarspólunnar er stjórnað hlutfallslega á skipanagildið.

Flugmannsolíuframboð í stýringarventil tilrauna er annað hvort innra með höfn P eða ytri í gegnum höfn X. Endurgjöfin getur verið innra með höfn T eða ytri um höfn y til tanksins.

Stjórna segulloka

Ef um er að ræða eftirfarandi villur eru stjórnunar segulmagnaðir afritaðir af samþætta rafeindatækni (OBE), er flugstjórastjórnunarspólan stillt á „mistakast“ stöðu sína og losar flugmannsolíuhólf aðalventilsins. Starfandi af vorinu mun aðalventilstýringarspólan fara í aðalstöðu.
