Fullkomin greining á rekstrarstöðu þrýstingsléttisventilsins

2025-02-08
Leiðbeiningar um þrýstingsléttir

Þrýstingsléttir (PRV) eru nauðsynleg öryggisbúnaður í iðnaðarkerfi. Þeir losa sjálfkrafa umfram þrýsting til að koma í veg fyrir skemmdir á búnaði, bilun í kerfinu eða hættulegum sprengingum. Að skilja hvernig þessir lokar virka og rekstrarstaða þeirra skiptir sköpum fyrir að viðhalda öruggum og skilvirkum iðnaðarrekstri.

Þessi víðtæka greining nær yfir allt sem þú þarft að vita um þrýstingsléttur, frá grundvallarreglum til háþróaðrar eftirlitsaðferða. Við munum kanna mismunandi tegundir loka, algengra vandamála, viðhaldsáætlana og iðnaðarstaðla sem halda þessum mikilvægu öryggisbúnaði á réttan hátt.

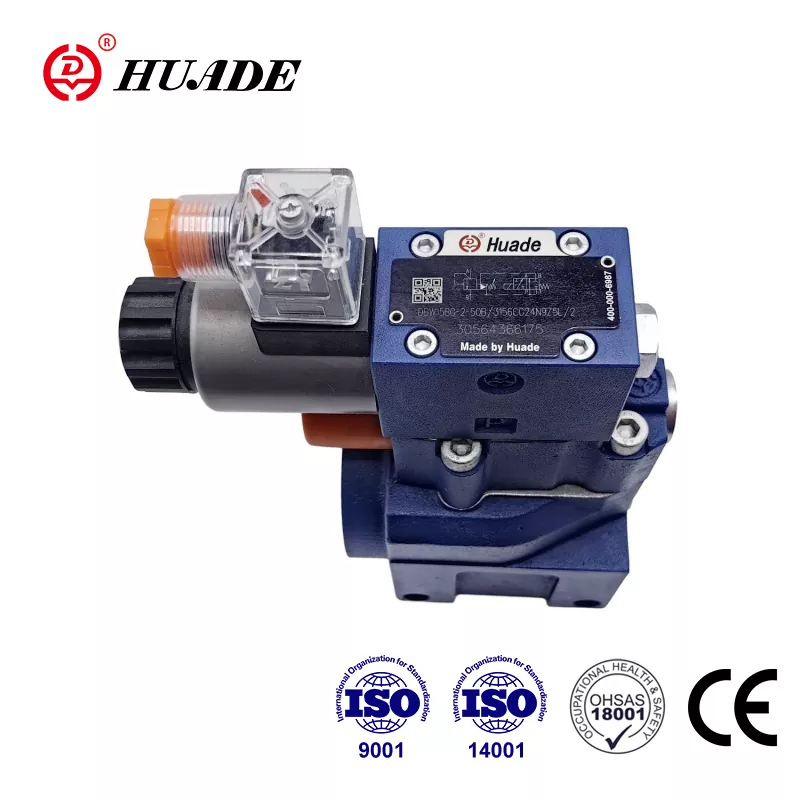

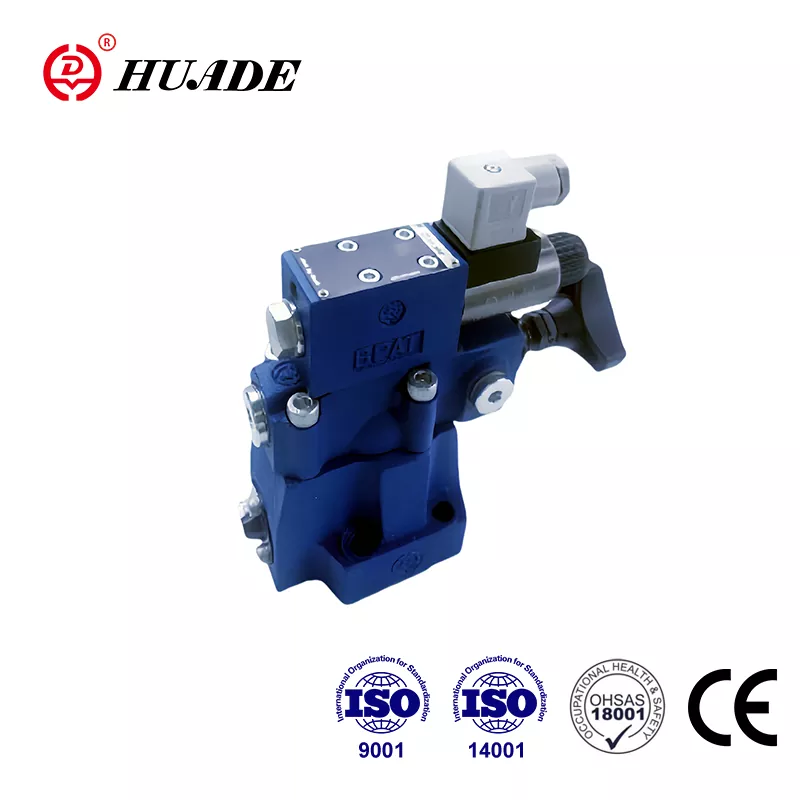

Pressure Relief Valve DBW 20


Hvað er þrýstingsloki?

Grunnskilgreining og hvernig það virkar

Þrýstingslækkandi loki er eins og öryggisvörður fyrir þrýstikerfi. Hugsaðu um það sem sjálfvirkan útgáfuhnapp sem opnar þegar þrýstingur verður of mikill. Þegar þrýstingurinn í kerfinu nær hættulegu stigi opnast loki til að láta hluta af þrýstingi vökvans (gas eða vökva) flýja. Þegar þrýstingurinn lækkar aftur á öruggt stig lokar lokinn aftur.

Valinn virkar í gegnum einfaldan en áhrifaríkan fyrirkomulag. Vor- eða tilraunakerfi fylgist stöðugt með þrýstingnum. Þegar þrýstingurinn verður nógu sterkur til að vinna bug á vorkraftinum opnast lokinn. Þetta gerist sjálfkrafa án nokkurrar stjórnunar manna, sem gerir það að áreiðanlegri síðustu varnarlínu gegn þrýstitengdum slysum.

Hvers vegna þrýstingsléttir eru svona mikilvægir

Iðnaðarslys sem taka þátt í ofþrýstingi geta verið skelfilegar. Hið fræga kjarnorkuslys þriggja mílna eyja benti á hversu mikilvægir þessir lokar eru til öryggis. Án viðeigandi þrýstings léttir getur búnaður sprungið og valdið:

  • Alvarleg meiðsl eða dauði fyrir starfsmenn
  • Gríðarlegt eignatjón
  • Umhverfismengun
  • Lokun framleiðslu kostar milljónir dollara

PRV þjóna sem endanleg öryggishindrun og vernda bæði fólk og búnað þegar önnur stjórnkerfi mistakast.

Helstu hlutar þrýstingsléttisventils

Að skilja lykilhlutana hjálpar til við að útskýra hvernig þessir lokar starfa:

Loki þættir:Helstu hlutar sem hreyfast, þ.mt diskurinn (hlutinn sem opnar og lokar) og innsigli sem koma í veg fyrir leka þegar lokað er.

Skynsamlegir þættir:Þessir greina þrýstingsbreytingar. Þeir geta verið annað hvort þindar (fyrir lágþrýsting, háþrýstingsforrit) eða stimpla (til háþrýstings, þungrar notkunar).

Tilvísunaraflsþættir:Venjulega stillanlegar uppsprettur sem stilla þrýstingsstigið sem lokinn opnast. Viðbótarhlutar eins og stútar og þrýstingshólf fínstilltu viðbrögð lokans.

Efni:Algeng efni eru eir til almennrar notkunar og ryðfríu stáli (303, 304 eða 316) fyrir ætandi umhverfi. Valið fer eftir því hvers konar vökva er lokað og rekstrarskilyrði.

Nútímalegir lokar eins og J-seríur Emerson nota yfirvegaða belghönnun sem dregur úr áhrifum þrýstings í niðurstreymi, sem gerir þá nákvæmari og áreiðanlegri.

Þar sem þrýstingsléttir eru notaðir

Iðnaðarforrit

PRV er að finna í mörgum atvinnugreinum:

Olía og gas:Verndun leiðslna og vinnslubúnaðar gegn hættulegum þrýstingi.

Efnavinnsla:Koma í veg fyrir sprengingar við reaktor og vernda gegn viðbrögðum.

Gufukerfi:Verndandi kötlum og gufudreifikerfi í virkjunum og framleiðsluaðstöðu.

Vatnsmeðferð:Viðhalda öruggum þrýstingi í vatnsvinnslu og dreifikerfi.

Lyfjaframleiðsla:Vernda sæfða ílát og vinnslubúnað.

HVAC kerfi:Tryggja öruggan rekstur hitunar- og kælikerfa í byggingum.

Algengar aðstæður ofþrýstings

Nokkur skilyrði geta valdið hættulegum þrýstingsuppbyggingu:

  • Bilun í búnaði eða bilun í stjórnkerfi
  • Lokaðir verslanir eða lokaðir lokar niður
  • Hitastig eykst sem stækkar vökva
  • Efnaviðbrögð sem framleiða gas
  • Valdaskipti sem stöðva kælikerfi
  • Mannleg mistök við rekstraraðferðir

Tegundir þrýstingsléttir

Þrýstingaléttir vs. öryggislokar

Þó að báðar gerðirnar verji gegn ofþrýstingi, þá virka þær á annan hátt:

Þrýstingsléttir (PRVS):Opið smám saman og er venjulega notað með vökva. Þeir byrja að opna um það bil 3-5% yfir ákveðnum þrýstingi og loka að fullu þegar þrýstingur lækkar 2-4% undir ákveðnum punkti.

Öryggislokar (SRVS):Opnaðu fljótt með „popp“ aðgerð og eru notuð með lofttegundum eða gufu. Þeir geta séð um þrýstingshækkun um 10-20% yfir ákveðnum þrýstingi.

Samsetningarlokar:Ræður við bæði vökva og lofttegundir og skiptir á milli smám saman og poppvirkni eftir vökvategundinni.

Helstu gerðir og einkenni þeirra

Vorhlaðnir lokar

Þetta er algengasta gerðin, með því að nota vor til að halda lokanum lokuðum.

Kostir:
  • Einföld og áreiðanleg hönnun
  • Virkar í flestum forritum
  • Auðvelt að viðhalda
Ókostir:
  • Viðkvæmur fyrir bakþrýstingi
  • Getur þvaður eða titrað við vissar aðstæður

Best notað fyrir:Gufu kötlum, almennum ferli forritum

Jafnvægi belg/stimpla lokar

Þessir lokar bæta fyrir bakþrýstingsáhrif með því að nota belg eða stimplakerfi.

Kostir:
  • Ekki fyrir áhrifum af því að breyta afturþrýstingi
  • Nákvæmari þrýstingsstýring
  • Betri fyrir ætandi forrit
Ókostir:
  • Flóknari hönnun
  • Bellows getur slitnað með tímanum
  • Þarftu loftræstikerfi

Best notað fyrir:Kerfi með breytilegan bakþrýsting, óhrein eða ætandi þjónustu

Flugmannsstýrðir lokar

Þessir nota lítinn tilraunaventil til að stjórna stærri aðalventil.

Kostir:
  • Mjög nákvæm (getur starfað við 98% af ákveðnum þrýstingi)
  • Ekki þvæla eða titra
  • Gott fyrir stór flæðaforrit
Ókostir:
  • Flóknari og dýrari
  • Viðkvæmt fyrir mengun
  • Krefjast meira viðhalds

Best notað fyrir:Stór getu kerfi, háþrýstingsforrit

Rof diska

Þetta eru þunnir málmskífur sem springa þegar þrýstingur verður of hár.

Kostir:
  • Mjög lítill kostnaður
  • Enginn leki fyrir virkjun
  • Getur verndað PRV fyrir tæringu
Ókostir:
  • Eingöngu notkunar
  • Búðu til málmbrot þegar þau springa
  • Krefjast lokunar kerfisins í stað

Best notað fyrir:Sjaldgæfir ofþrýstingsatburðir, ætandi umhverfi

Bylgjulokar

Þessir sérstöku lokar opnir innan millisekúndna til að verja gegn skyndilegum þrýstingi.

Kostir:
  • Einstaklega hröð viðbrögð
  • Frábært fyrir vernd vatnshamar
  • Nákvæm opnunareinkenni
Ókostir:
  • Sérhæfð umsókn
  • Hærri kostnaður

Best notað fyrir:Vernd gegn skjótum þrýstingsbreytingum á leiðslum

Lykilrekstrarstærðir

Settu þrýsting

Þetta er þrýstingurinn sem lokinn byrjar að opna. Það verður að kvarða vandlega, venjulega prófað þrisvar til að tryggja nákvæmni innan ± 3% eða 0,1 bar. Venjulegur rekstrarþrýstingur ætti að vera að minnsta kosti 20% undir ákveðnum þrýstingi (að lágmarki 10%) til að koma í veg fyrir leka.

Léttirþrýstingur og ofþrýstingur

Léttirþrýstingur jafngildir Setja þrýsting auk yfirþrýstingsgreiðslna. Mismunandi forrit leyfa mismunandi ofþrýstingsstig:

  • Almennar umsóknir: 10%
  • Ketilforrit: 3-5%
  • Neyðarástand eldsins: Allt að 20%

ASME staðlar takmarka ofþrýsting við 10% af leyfilegum hámarks leyfilegum vinnuþrýstingi (MAWP) fyrir flest skip, eða 21% við neyðarástand eldsins.

Settu aftur þrýsting og niðurbrot

Endurtekið þrýstingur er þegar lokinn lokar að fullu aftur. Blowdown er munurinn á stilltum þrýstingi og afturþrýstingi, venjulega 4-20%. 3-5% framlegð kemur í veg fyrir þvaður.

Hámarks leyfilegur vinnuþrýstingur (MAWP)

Þetta er hæsti þrýstingur sem verndaður búnaður getur örugglega séð um. Þrýstingur lokans má ekki fara yfir MAWP og hjálparþrýstingur má ekki fara yfir leyfilegan uppsöfnuðan þrýsting (MAAP).

Algeng vandamál og orsakir þeirra

Að skilja dæmigerða bilunarstillingu hjálpar við bilanaleit og forvarnir:

Valve opnast ekki við ákveðinn þrýsting

Orsakir:

  • Brotinn eða veikt uppsprettur
  • Mengun sem hindrar loki hreyfingu
  • Tæringu sem kemur í veg fyrir notkun
  • Röng kvörðun

Afleiðingar:Ofþrýstingur kerfisins, hugsanleg búnaður eða sprenging

Ofþrýstingur kerfisins (Valve nær ekki að opna)

Orsakir:

  • Loki fastur vegna mengunar
  • Rangt val á loki eða stærð
  • Alvarlegt tæringarskemmdir

Afleiðingar:Skelfilegar bilanir, öryggisatvik (eins og þriggja mílu eyja)

Loki leka

Orsakir:

  • Loki lokast ekki almennilega
  • Röng lokastærð fyrir umsóknina
  • Slitinn eða skemmdur þéttingarflöt
  • Varmaálag frá hitastigsbreytingum

Afleiðingar:Orkutap, losun umhverfisins, kerfis óhagkvæmni

Þvaður og titringur

Orsakir:

  • Óhóflegur inntaksþrýstingsfall (yfir 3%)
  • Hár bakþrýstingur
  • Stórum loki fyrir umsóknina

Afleiðingar:Hröð slit á loki íhlutum, pípuskemmdum, hávaða

Festing, slit og tæring

Orsakir:

  • Mengað vökvi
  • Ósamrýmanleg efni
  • Hörð rekstrarskilyrði

Afleiðingar:Lokabilun, óvænt leki, málamiðlun öryggiskerfisins

Flest vandamál stafa af kerfisvandamálum frekar en lokagöllum, þar sem lögð er áhersla á mikilvægi viðeigandi val, uppsetningar og viðhalds.

Viðhald og endurbætur á áreiðanleika

Viðhaldsaðferðir

Fyrirbyggjandi viðhald:Regluleg skoðun, hreinsun, smurning og prófun. Áhættusöm forrit geta þurft árlegt viðhald.

Mikil yfirferð:Algjört í sundur, prófun án eyðileggingar, skiptingu íhluta og fullar prófanir áður en þeir fara aftur í þjónustu.

Greiningartækni

Grunnskoðun:Sjónræn eftirlit og lekapróf geta greint augljós vandamál.

Háþróuð prófun án eyðileggingar (NDT):

  • Acoustic losunareftirlit
  • Ultrasonic próf
  • Segulmagnsskoðun
  • Litarefni skarpskyggnar prófanir
  • Röntgenmyndapróf
  • Titringsgreining

Þessar háþróuðu aðferðir geta greint vandamál snemma, dregið úr kostnaði og komið í veg fyrir mistök.

Snjallt eftirlit og forspárviðhald

Nútímatækni býður upp á háþróað eftirlitskerfi:

Þráðlaust hljóðeinangrun:Kerfi eins og Rosemount 708 geta greint notkun loki án líkamlegrar snertingar.

Staða sendingar:Tæki eins og Fisher 4400 Monitor Loki Position stöðugt.

Gervigreind:AI og vélanám greina eftirlit með gögnum til að spá fyrir um mistök áður en þau eiga sér stað.

Fyrirtæki sem nota þessa tækni tilkynna allt að 50% lækkun á óáætluðum lokun. Árangurssögur frá Shell, General Motors og Frito-Lay sýna sparnað milljóna dollara með forspárviðhaldsáætlunum.

Áhættubundin skoðun (RBI) og áreiðanleikamiðað viðhald (RCM)

RBI:Magnið líkurnar á bilun og afleiðingum, sem gerir viðhaldsheimildum kleift að einbeita sér að búnaði sem er áhættusöm.

RCM:Tekur aðgerð sem beinist að aðgerð og ákvarðar árangursríkustu viðhaldsverkefni fyrir hvern þátt.

Þessar aðferðir vinna saman að því að hámarka viðhaldsáætlanir og bæta áreiðanleika kerfisins.

Iðnaðarstaðlar og reglugerðir

Fylgni við iðnaðarstaðla er nauðsynleg fyrir öryggi og lagalega rekstur:

ASME ketill og þrýstihylki kóða

I. hluti (kötlar) og hluti VIII (þrýstingsskip): Takmarkaðu ofþrýsting við 10-21% af MAWP eftir aðstæðum. Krefjast sjálfstæðrar þrýstingsverndar fyrir hvert skip.

API staðlar

  • API 520: Stærð útreikninga og flæðiskröfur
  • API 521: Leiðbeiningar um uppsetningu og kerfishönnun
  • API 526: Upplýsingar um innkaup á lokum
  • API 527: Kröfur um þétti í sætum

ISO 4126 Series

Alþjóðlegir staðlar sem fjalla um kröfur um öryggisventil, þ.mt stýrðir lokar og rof.

Tilskipun um þrýstibúnað (PED) 2014/68/ESB

Evrópskar reglugerðir sem krefjast CE -merkingar og samræmismats á þrýstingsbúnaði.

OSHA kröfur

Öryggisreglugerðir Bandaríkjanna á vinnustað sem banna loki einangrun og krefjast sjálfstæðra þrýstingsaðstoðarkerfa.

Tækniþróun og framtíðarþróun

Stafræn samþætting

Nútíma PRV fella í auknum mæli stafrænt eftirlits- og stjórnkerfi. Snjallir lokar geta miðlað stöðu sinni, spáð fyrir um viðhaldsþörf og hagrætt afköstum sjálfkrafa.

Háþróað efni

Ný efni standast tæringu betur og endast lengur í hörðu umhverfi. Þessi efni draga úr viðhaldskröfum og bæta áreiðanleika.

Uppgerð og líkan

Tölvuuppgerð hjálpar verkfræðingum að hanna betri lokakerfi og spá fyrir um afköst við ýmsar aðstæður. Þetta dregur úr þörfinni fyrir dýrar líkamlegar prófanir.

Umhverfissjónarmið

Nýrri lokar lágmarka losun og umhverfisáhrif en viðhalda öryggisafköstum. Þetta er sérstaklega mikilvægt í efnavinnslu og olíuhreinsunarforritum.

Ályktun og ráðleggingar

Lykilniðurstöður

Staða þrýstingsaðstoðarventils felur bæði í sér stöðugu breytur (eins og stillt þrýsting og rennslisgetu) og tímabundna svörun einkenni (eins og opnunartíma og bylgjuvörn). Áreiðanleiki veltur á réttu samræmi við staðla, reglulegt viðhald og sífellt snjallt eftirlitskerfi.

Mikilvægar uppgötvanir frá nýlegum rannsóknum:

  • Bylgjulokar eru verulega betri en hefðbundnir lokar fyrir skjótar þrýstingsbreytingar
  • Samsetning með rofskífum kemur í veg fyrir leka meðan þú leyfir prófanir á netinu
  • Flest bilun í lokum stafar af kerfisvandamálum frekar en loki göllum
  • Forspárviðhald með AI getur dregið verulega úr kostnaði og bætt öryggi

Ráðleggingar um aðgerðir

Fyrir hönnun og val:

  • Notaðu API 520 útreikninga fyrir rétta stærð
  • Hugleiddu tímabundnar þrýstingsgerðir fyrir mikilvægar forrit
  • Tilvísunarframleiðandi forskriftir frá sannaðri birgjum eins og Emerson og Crosby
  • Fela í sér bylgjuvörn fyrir kerfi sem eru tilhneigingu til vatnshamar

Fyrir rekstur og viðhald:

  • Haltu að minnsta kosti 20% þrýsting framlegð undir stillingu þrýstings
  • Innleiða háþróað eftirlit með NDT og AI kerfum
  • Notaðu RBI og RCM aðferðir til að hámarka viðhaldsáætlanir
  • Lestu rekstraraðila um rétta lokun og neyðaraðgerðir

Fyrir reglugerðar samræmi:

  • Tryggja strangar skjöl endurskoðun og samþykkisferli
  • Framkvæmdu reglulega mat á hætti (PHA)
  • Haltu áfram með þróunarstaðla og reglugerðir
  • Haltu réttri vottunar- og prófunargögnum

Fyrir stuðning viðskipta:

  • Notaðu val á netinu og reiknivélar
  • Fáðu aðgang að gagnablöðum framleiðanda og tæknilegum úrræðum
  • Hugleiddu heildarkostnað vegna eignarhalds, ekki bara upphafs kaupverðs
  • Byggja upp tengsl við hæfan þjónustuaðila

Með því að fylgja þessum ráðleggingum og viðhalda yfirgripsmikilli nálgun við stjórnun þrýstingsléttisventils geta stofnanir tryggt örugga, áreiðanlega og hagkvæman rekstur meðan þeir uppfylla allar kröfur um reglugerðir.

Framtíð þrýstingsaðstoðartækni lítur efnileg út, með snjallt eftirlit, forspárviðhald og háþróað efni sem heldur áfram að bæta öryggi og áreiðanleika. Að vera upplýstur um þessa þróun og innleiða bestu starfshætti verður nauðsynleg til að viðhalda samkeppnisforskoti en tryggja hæsta öryggisstig.
