Hefur þú einhvern tíma velt því fyrir þér hvernig vökvavélar stjórna öflugum hreyfingum sínum? Leyndarmálið liggur í einföldum en nauðsynlegum hlutum sem kallast lokar. Í dag munum við kanna eina af helstu en mikilvægustu gerðunum: tvíhliða vökvaventillinn.

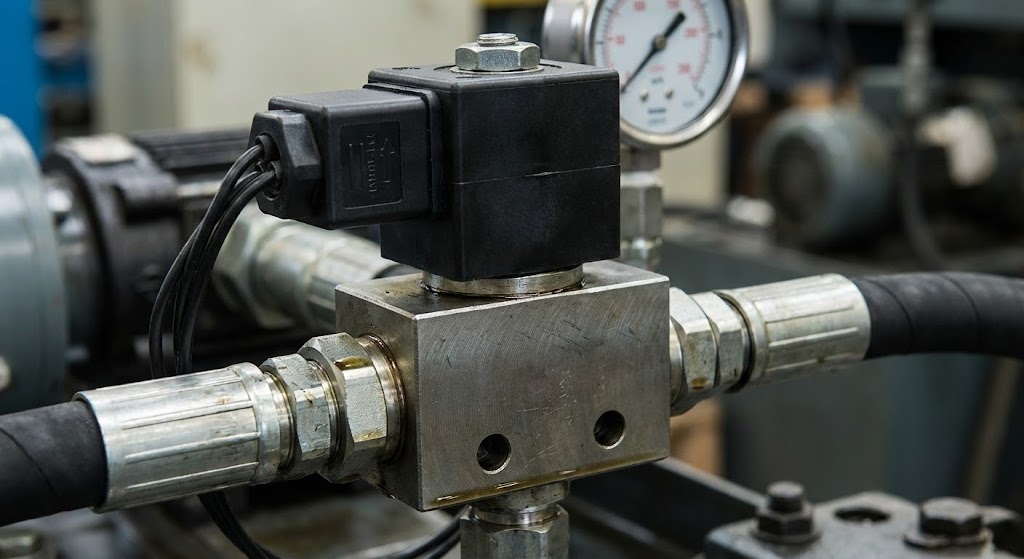

Hvað er 2-vega loki?
Tvíhliða loki er í meginatriðum kveikt/slökkt rofi fyrir vökvavökva. Rétt eins og ljósrofi hefur tvær stöður (kveikt og slökkt), hefur tvíhliða loki tvær stöður: opinn eða lokaður. Þegar það er opið flæðir vökvavökvi í gegn. Þegar það er lokað hættir vökvinn alveg.
Sjáðu fyrir þér einfalt hlið sem stjórnar vatnsrennsli - þegar það er opið fer vatn í gegnum; þegar það er lokað stöðvast flæðið alveg. Þessi grunnregla gerir tvíhliða vökvaloka fullkomna til að stjórna hreyfingu vökva í vökvakerfum.
Helstu eiginleikar tvíhliða loka
- Tvær hafnir:Eitt inntak (þar sem vökvi fer inn) og eitt úttak (þar sem vökvi fer út)
- Tvær stöður:Alveg opið eða alveg lokað
- Tvöfaldur stjórn:Það er annað hvort kveikt eða slökkt - ekkert þar á milli
- Áreiðanleg aðgerð:Einföld hönnun þýðir að færri hlutir geta farið úrskeiðis
Hvernig virkar tvíhliða vökvaventill?
Vinnureglan er furðu einföld. Inni í lokanum er hreyfanlegur hluti sem kallast lokakjarni. Þessi kjarni getur verið kúla, diskur eða rennihluti sem kallast spóla.
Tvær megingerðir rekstrar
- Sjálfgefin staðsetning hindrar vökvaflæði
- Þegar það er virkjað (með rafmagni, loftþrýstingi eða handvirkt) opnast það
- Algengast í öryggisforritum þar sem þú vilt að flæði sé stöðvað sjálfgefið
- Sjálfgefin staðsetning leyfir vökvaflæði
- Þegar það er virkjað lokar það fyrir flæðið
- Gagnlegt þegar þú þarft stöðugt flæði með einstaka stoppi
Hvað fær það til að hreyfa sig?
Lokakjarninn færist í gegnum mismunandi aðferðir:
- Handvirk aðgerð:Þú snýrð handfangi eða ýtir á stöng
- Tvíhliða vökva segulloka loki:Rafmagnsspóla skapar segulkraft fyrir sjálfvirka stjórn
- Flugmaður aðgerð:Notar eigin þrýsting kerfisins til að færa lokann
- Pneumatic aðgerð:Notar þjappað loftþrýsting
Tegundir tvíhliða vökvaloka
Að skilja mismunandi gerðir ventla hjálpar þér að velja þann rétta fyrir notkun þína.

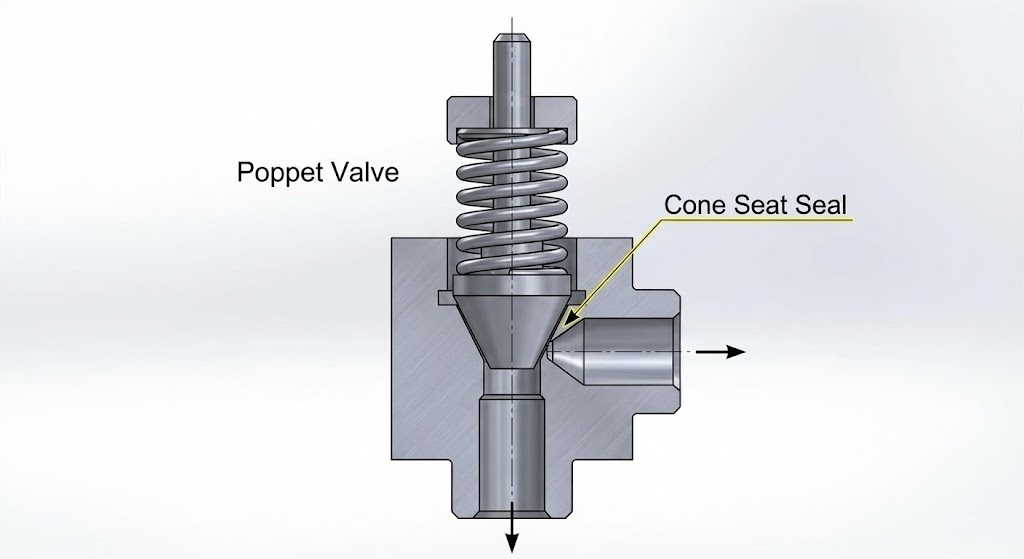

1. Poppet lokar
Poppet lokar nota disk eða keilu sem situr á móti sæti, sem skapar þétt innsigli þegar lokað er.
Kostir:Næstum enginn leki þegar lokað er, fljótur viðbragðstími, virkar vel í óhreinu umhverfi, endist lengi
Ókostir:Þarf meiri kraft til að starfa, getur orðið fyrir áhrifum af bakþrýstingi

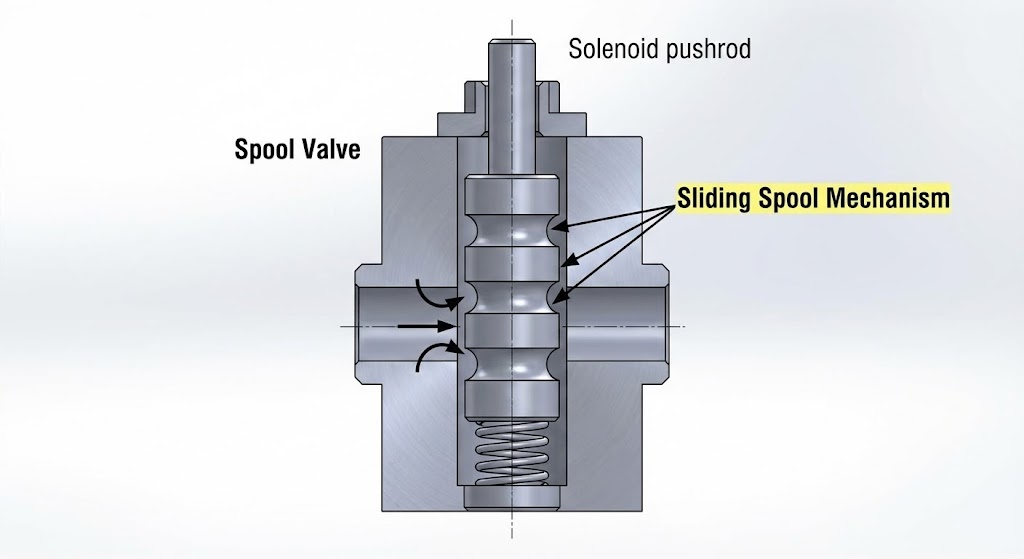

2. Spóluventlar
Spóluventlar nota sívalur stykki sem rennur fram og til baka inni í ermi.
Kostir:Auðveldara í notkun (þarf minna afl), Jafnvægari aðgerð, ræður við flókið flæðimynstur
Ókostir:Nokkur vökvaleki, Viðkvæmari fyrir óhreinindum og mengun, þarfnast meira viðhalds
3. Hylkislokar
Þetta eru einingalokar sem passa inn í staðlaðar blokkir, bjóða upp á þétta uppsetningu og mikla afköst.
Kostir:Mjög þétt hönnun, þolir háan flæðishraða og þrýsting, Lítið þrýstingsfall, Stöðluð uppsetning
Ókostir:Þarf viðbótar stýriventil til að virka, flóknari uppsetning
2-vega loki vs 3-vega loki vs 4-vega loki
Að skilja muninn hjálpar þér að velja rétta ventlagerð fyrir vökvakerfið þitt.
| Gerð ventils | Hafnir | Modyliad Lled Curiad (PWM): | Bestu forritin |
|---|---|---|---|
| Алхам 3: Жижиг алхамаар тохируулна уу | 2 | Einföld kveikja/slökkva stjórn | Einangrun, grunnstýring á strokka, öryggislokanir |
| 3-vega loki | 3 | Flytja eða blanda vökva | Foto eng einfach Gate Kontroll Waasser Flux - wann oppen, Waasser Passë duerch; wann zougemaach, stoppt de Flux ganz. Dëse Grondprinzip mécht 2-Wee hydraulesch Ventile perfekt fir d'Flëssegkeetsbewegung an hydraulesche Systemer ze kontrolléieren. |
| 4-vega loki | 4 | Stjórna tvívirkum strokkum | Flóknar vélar, tvíátta mótorar, háþróuð stjórn |
Einfaldasta hönnunin (færri hlutar þýða meiri áreiðanleika), Hagkvæmasta (lægri stofnkostnaður og viðhald), auðveld bilanaleit og fjölhæf forrit.
Hvar eru tvíhliða lokar notaðir?
- Kerfisöryggi og einangrun:Virka sem öryggishlífar til að stöðva fljótt vökvaflæði í neyðartilvikum eða viðhaldi.
- Flæðisstýring og reglugerð:Notkun púlsbreiddarmótunar til að stjórna vökvamagni nákvæmlega.

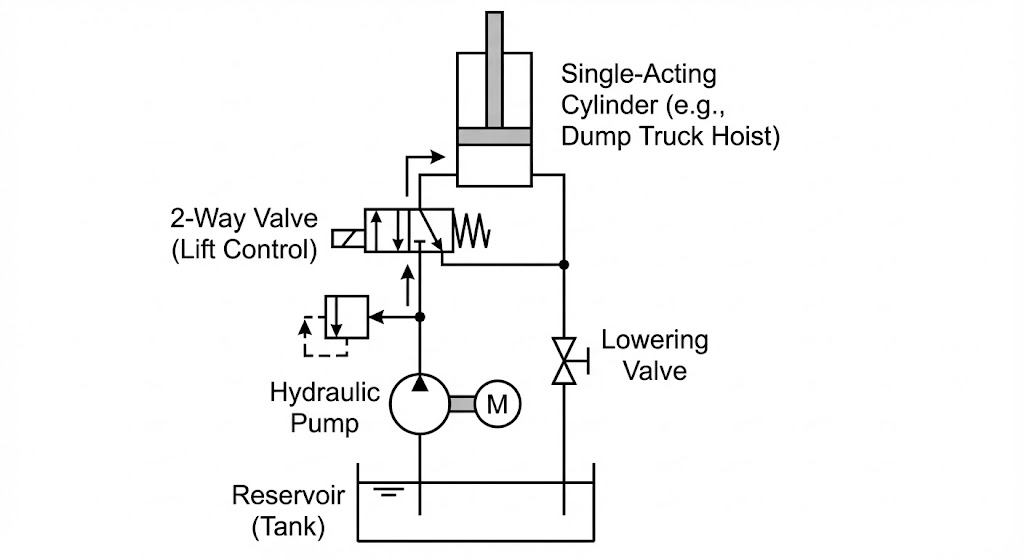

- Vökvakerfisstýring:Að stjórna einvirkum vökvahólkum (t.d. vörubílarúmum).
- Orkusparnaður:Beinir dæluflæði aftur í tankinn þegar kerfið er aðgerðalaust.
Iðnaðarumsóknir
- Bílar:Eldsneytisinnspýting, útblástursvörn
- Framkvæmdir:Gröfur, hleðslutæki
- Framleiðsla:Samsetningarlínur, pressur
- Landbúnaður:Dráttarvélar, áveita

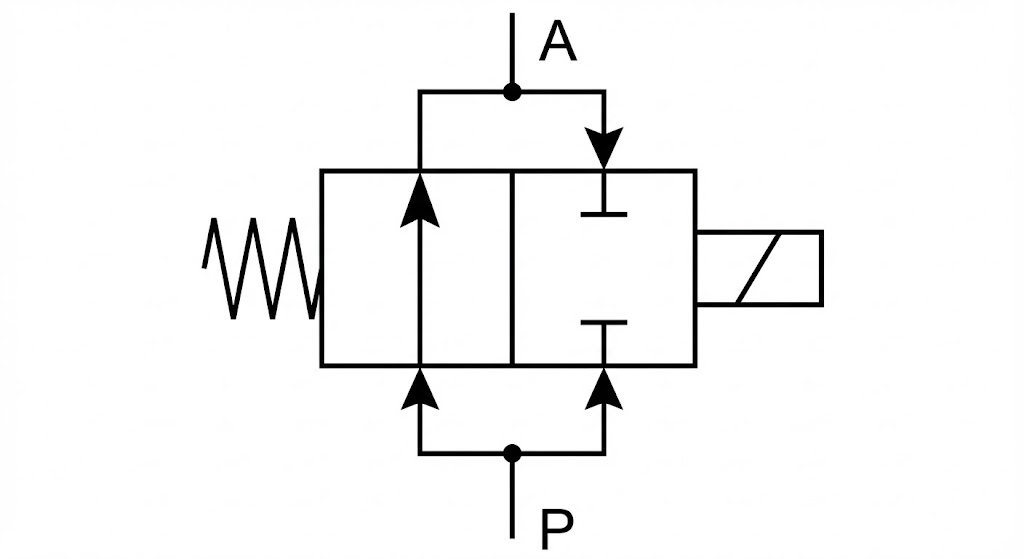

Að skilja vökvakerfistákn
Í vökvamyndum eru tvíhliða lokar sýndir með sérstökum táknum:
- Tveir kassar tákna stöðurnar tvær (opnar og lokaðar)
- Örvar sýna flæðistefnu
- „T“ tákn sýna lokaðar höfn
- Fjaðrir og segullokur eru dregnar á hliðarnar
Hvernig á að velja og viðhalda
Valviðmið
- Íhugaðu flæði og þrýsting:Athugaðu flæðisstuðul (Cv), þrýstingsmat og portstærð.
- Svartími:Solenoids eru hröð (<10ms), Pilot lokar eru hægari en höndla háan þrýsting.
- Vökvasamhæfi:Gakktu úr skugga um að efni virki með jarðolíu, tilbúnum eða vatnsbundnum vökva.
- Umhverfisskilyrði:Kröfur um hitastig, ryk, raka og sprengiþol.
Algeng vandamál og viðhald
Mengun (80-90% bilana):Veldur festingu.Lausn: Hreinsaðu lokann, skiptu um síur.
Slit:Veldur leka og hávaða.Lausn: Skiptu um innsigli og kjarna.
Leki:Innri eða ytri.Lausn: Skoðaðu innsigli og sæti.
Forvarnarráð:Notaðu alltaf hreinan vökva og hágæða síur.
Framtíðarstraumar
Flugmaður aðgerð:Nettenging fyrir fjarvöktun og forspárviðhaldsskynjara.
Rafvæðing:Fleiri rafknúnir lokar fyrir nákvæma stafræna stjórn og orkunýtingu.
Háþróuð efni:Sterkari, léttari íhlutir sem þola ýmsa vökva.
Algengar spurningar
Hvernig virkar tvíhliða vökvaventill?
Það notar hreyfanlegan kjarna (kúlu, disk eða spólu) sem annað hvort hindrar eða leyfir vökvaflæði á milli tveggja hafna.
Munurinn á segulloka og handvirkum loki?
Segulloka lokar nota rafsegulkraft fyrir sjálfvirka, hraðvirka notkun. Handvirkar lokar krefjast aðgerða manna og eru hagkvæmari fyrir einföld verkefni.
Geta tvíhliða lokar stjórnað flæðishraða?
Já, með púlsbreiddarmótun (kveikt/slökkt hratt) geta þeir náð breytilegri flæðistýringu.
Niðurstaða
Tvívega lokinn gæti verið einfaldur, en hann er nauðsynlegur fyrir vökvakerfi. Hvort sem þú ert að stöðva flæði til öryggis, stjórna strokki eða spara orku, þá vinna þessir lokar verkið á áreiðanlegan og hagkvæman hátt.
Skilningur á tvíhliða lokum hjálpar þér að velja rétta lokann, leysa vandamál og viðhalda búnaði á réttan hátt. Mundu að besti lokinn er sá sem passar við sérstakar þarfir þínar. Ef þú ert í vafa skaltu ráðfæra þig við fagfólk í vökvakerfi sem getur hjálpað þér að velja rétt.
