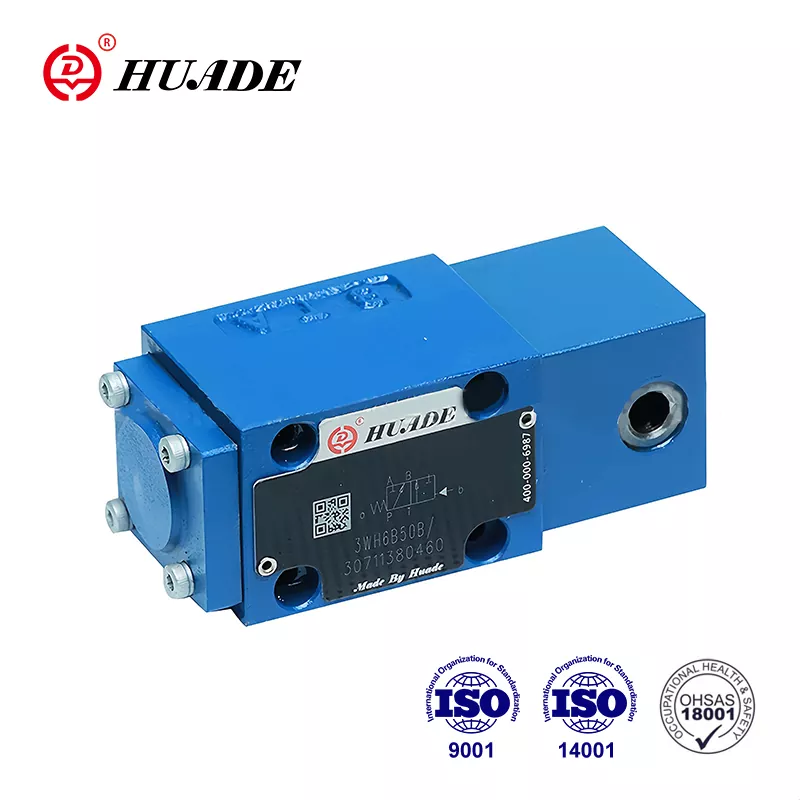

Sem leiðandi framleiðandi í vökvaiðnaði í Kína hefur Huade Hydraulic átt tvær langtímasamstarfsreynslu við Rexroth. Huade® stefnustýringarventill gerð WH er fullkomnari í tækni og endingargóðari en svipaðar vörur í þessari línu. Huade rekur meira en 750 stykki háþróaðan framleiðslubúnað sem fluttur er inn frá öllum heimshornum til að tryggja hágæða vökvavörur. Það er háþróaðra í tækni og endingarbetra en svipaðar vörur í þessari línu. Verksmiðjan uppfyllir alþjóðlega staðla, nefnilega ISO9001, ISO14001 og OH SAS18001. Röð stefnuloka sem framleidd eru af Huade Hydraulic eru mikið notaðar í vökvakerfi sjávar. Huade á risastóran viðskiptavinahóp í sjávarútvegi.
|
Stærð |
6 |
10 |
|
|
Hámarksrekstrarþrýstingur |
Hafnir A, B, P(MPa) |
til 31.5 |
|
|
Port T (MPa) |
til 16 |
||
|
Með táknunum A og B verður að nota tengi T sem lekagátt |
|||
|
Hámarksrennsli (L/mín.) |
upp í 60 |
upp í 120 |
|
|
Vinnur til að flæða |
Tákn Q6% af nafnþversniðsflatarmáli |
||
|
Tákn W, 3% af nafnþversniðsflatarmáli |
|||
|
Vökvi |
Jarðolía eða fosfat ester |
||
|
Hitastig þrýstingsvökva （℃） |
-20～+80 |
||
|
Seigjusvið (mm2/s) |
2,8~500 |
||
|
Þyngd (kg) |
1 vinnuhólkur |
ca.2 |
ca.3,5 |
|
2 stýrihólkur |
ca.2.2 |
ca.4,5 |
|
|
Söguþrýstingur (MPa) |
mín |
0,6 til 1> tankþrýstingur |
0.5 |
|
hámark |
20 |
6 |
|
Eiginleikar:
▶ Beint stýrður stefnusnúningsventill
▶ Tveggja staða loki með höggtakmörkun valfrjálst
▶ Festing undirplötu
▶ Festingarmynstur á Din 24 340 form A, ISO 4401 og CETOP - RP 121H
Umsókn:
WH lokar eru vökvadrifnir stefnustýrðir spóluventlar. Þeir eru notaðir til að stjórna stöðvun, ræsingu og stefnu flæðis
Stefnulokarnir samanstanda að mestu af húsi (1), einum eða tveimur stýrieiningum (2) (vökva-, pneumatískt starfandi strokka), stjórnspólunni (3), auk eins eða tveggja afturfjöðra (4).
Í kyrrstöðu er stjórnspólunni (3) haldið í miðju eða upphafsstöðu með afturfjöðrum (3) (nema hvatvísisventil).
Stýrispólunni (3) er ýtt í nauðsynlega skiptingarstöðu með stýrieiningunum.
Með hengingu, sláðu inn ..OF/.
Vökva- eða pneumatískt stýrðir stefnulokar eru einnig fáanlegir sem 2-staða lokar með loki (5). Þegar stýrieiningarnar með sperrunni eru notaðar má læsa öllum skiptistöðunum.
Án afturfjöður, án spennu, gerð..O/.
Þegar stjórnbúnaður er notaður án afturfjöðurs og án lokunar er engin skilgreind rofistaða í kyrrstöðu.
Byggingarmynd
Inngjöf skothylkis
Notkun á inngjöf skothylkis er þá nauðsynleg þegar á meðan skipt er um aðgerðir við gefnar rekstraraðstæður eiga sér stað flæði sem fara yfir afköstunarmörk lokans.
Hann er tengdur í P-rás stefnulokans.
