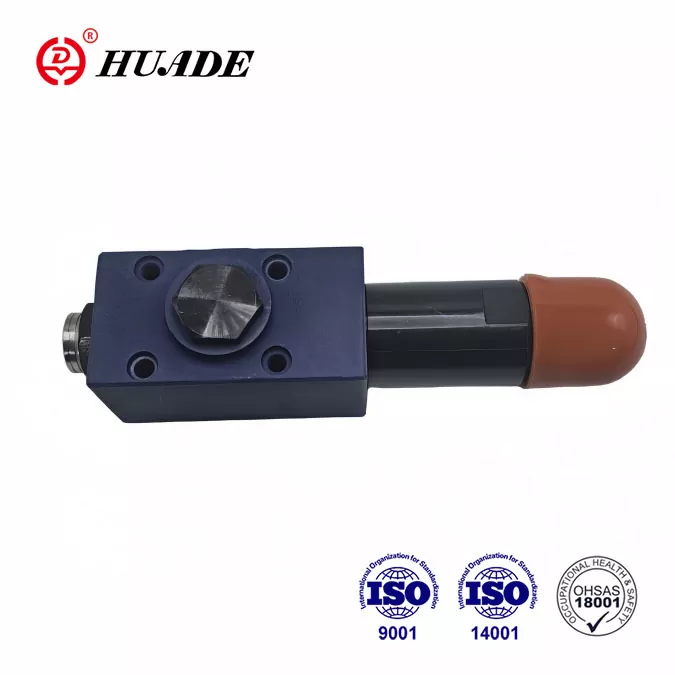

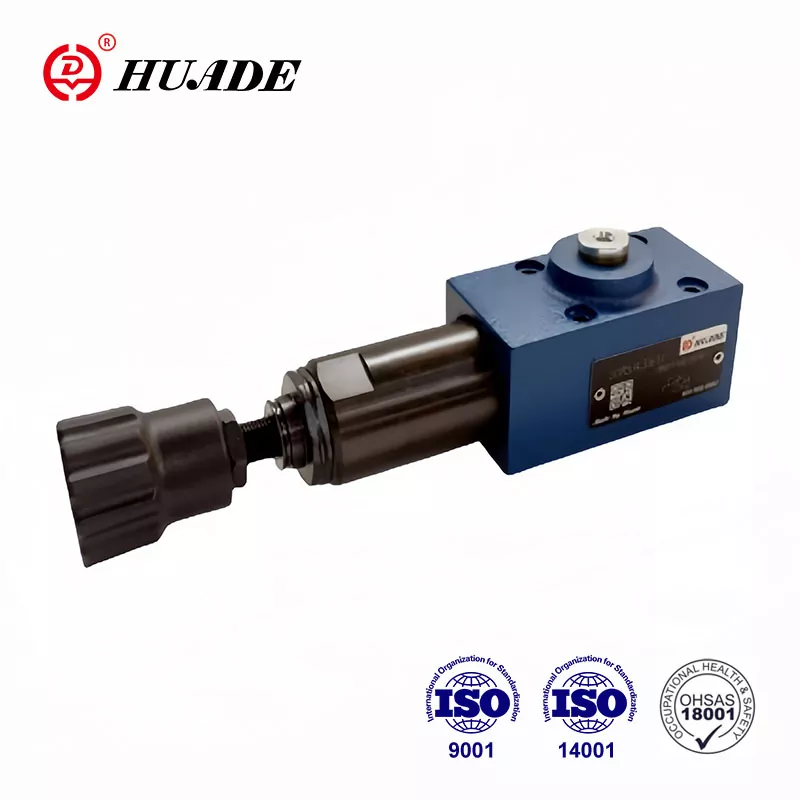

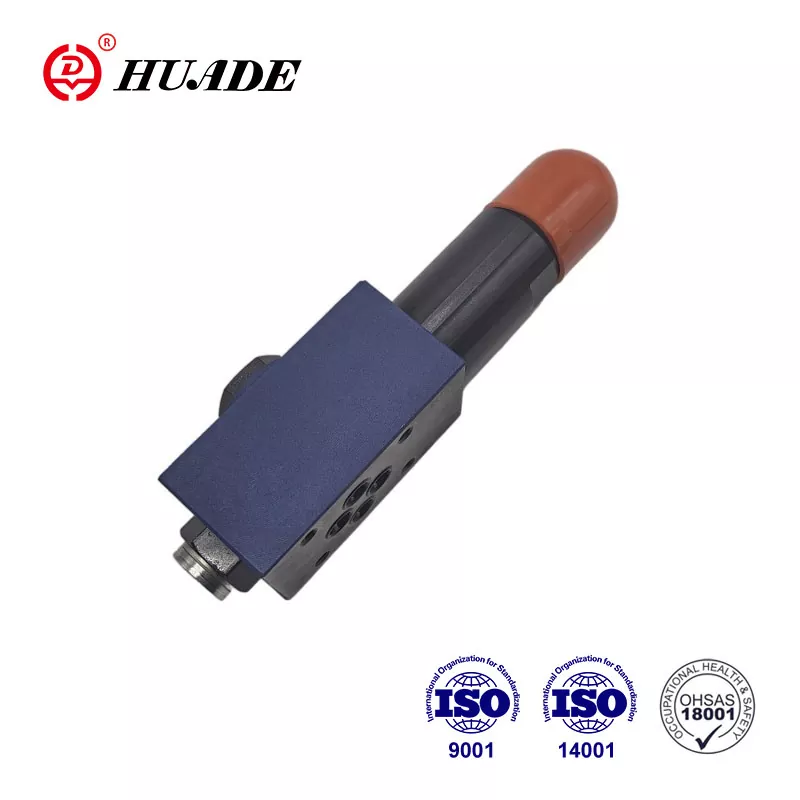

Meginhlutverk þrýstiminnkunarventils DR 6 DP er að stjórna þrýstingnum í kerfinu. Vegna langtíma samvinnu getur DR 6 DP röð frá Huade® komið í stað sömu tegundar af Rexroth. Verksmiðjan er innlend lykilfyrirtæki og hefur fengið röð heiðursskírteina og einkaleyfa í Kína. Huade Hydraulic leggur áherslu á hagkvæmni vara sinna á sama tíma og hún tryggir gæði vöru sinna. Verð á þrýstilækkandi lokum þess eru tiltölulega ódýr.
|
Hámarksrekstrarþrýstingur (Port P) (MPa) |
upp í 31.5 |
|
Hámark aukaþrýstingur (Port A) (MPa) |
allt að 2,5; allt að 7,5; allt að 15,0; allt að 21,0; allt að 31,5 |
|
Hámarksbakþrýstingur( Port T(Y)) (MPa) |
upp í 16 |
|
Hámarksrennsli (L/mín.) |
upp í 60 |
|
Þrýstivökvi Jarðolía |
Jarðolía (fyrir NBR innsigli) eða fosfat ester (fyrir FPM innsigli) |
|
Seigjusvið (mm²/s) |
10~800 |
|
Þrýstingsvökva-hitasvið (℃) |
-30 til +80 |
|
Mengunarstig (um) |
Leyfileg hámarksmengun vökvans er í NAS 1638 flokki 9. |
|
Þyngd (kg) |
ca.1.2 |
Eiginleikar:
▶ Festing undirplötu
▶ 5 þrýstingsstig
▶ 4 aðlögunarþættir:
. Snúningshnappur
. Stilliskrúfa með sexkant og hlífðarhettu
. Læsanleg snúningshnappur með kvarða
. Snúningshnappur með kvarða
▶ Athugunarventill, valfrjálst
▶ Flutningsmynstur í DIN 24 340, form D, ISO 5781 og CETOP - RP 121H
Umsókn:
Þrýstiminnkandi loki gerð DR 6 DP er notaður til að draga úr kerfisþrýstingi.
Loki gerð DR 6 DP er 3-átta beinstýrður þrýstiminnkunarventill með þrýstiafléttingaraðgerð á aukahliðinni.
Aukaþrýstingurinn er stilltur með þrýstistillingareiningunni (4). Í kyrrstöðu er lokinn venjulega opinn og þrýstivökvinn getur streymt óhindrað frá port P að port A. Þrýstingurinn í port A er á sama tíma, um stjórnlínuna (6), til staðar á spólusvæðinu á móti þjöppuninni. vor (3). Þegar þrýstingur í port A fer yfir þrýstingsstigið sem stillt er á þrýstifjöður (3), færist stýrispólan (2) í stjórnstöðu og heldur innstilltum þrýstingi í port A stöðugum.
Stjórn- og stýriolían eru tekin úr höfn A um stjórnlínu (6).
Ef þrýstingurinn í port A eykst enn vegna ytri krafta á stýrisbúnaðinn færist stýrispólan (2) enn lengra í átt að þrýstifjöðrinum (3).
Þetta veldur því að flæðisleið er opnuð við höfn A um stýrislóð (8) á stýrispólunni (2) að tankinum. Nægur þrýstivökvi streymir síðan í tankinn til að koma í veg fyrir frekari þrýstingshækkun.
Fjöðrhólfið (7) er alltaf tæmt í tankinn að utan um tengi T(Y).
Fyrir frjálst bakflæði frá port A til port P er hægt að setja upp valfrjálsan afturloka (5).
Tenging þrýstimælis (1) gerir kleift að fylgjast með aukaþrýstingi við lokann.
uppbygging DR 6 DP 1-50B
Tákn DR 6 DP
