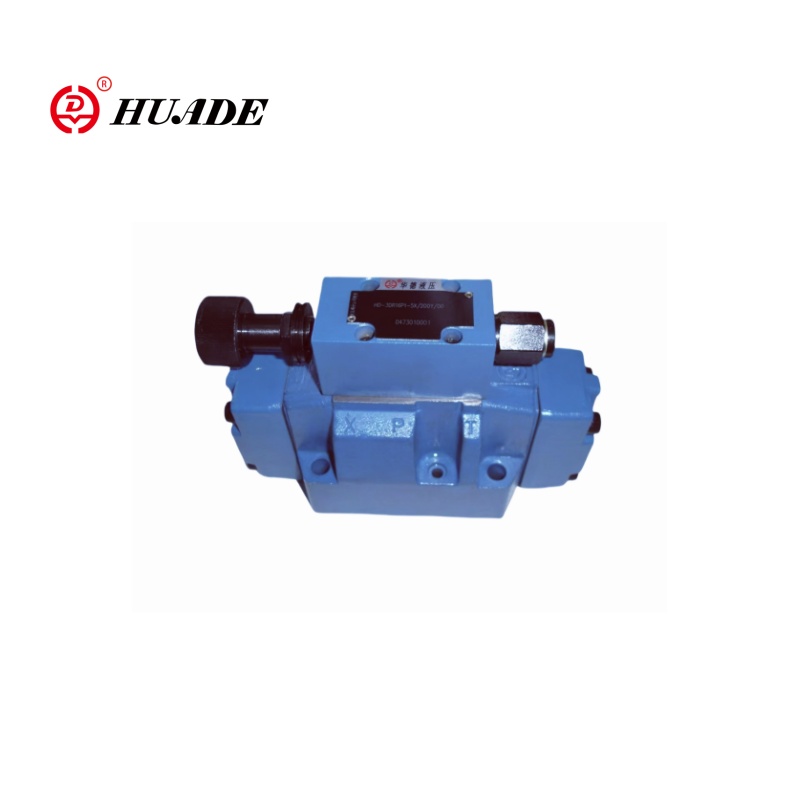

Flugmaðurinn starfrækti þriggja vega hlutfallslegan þrýstings minnkandi loki 3DR16P-5X er afkastamikill vökvastýringarþáttur. Hlutfallsþrýstingur HUADE minnkandi loki 3DR16P-5X er aðallega notaður til að lækka og takmarka þrýsting kerfisins til að tryggja að vökvakerfið geti haldið stöðugu þrýstingsstigi. 3DR16P-5X, þar sem „3DR“ táknar þriggja vega þrýstings minnkandi lokaseríu, „16“ táknar stærðina, „P“ táknar þrýstingsstjórn og „5x“ táknar stillingarkóða. 3DR16P-5X hlutfallsloki Huade getur komið í stað sömu líkans sem Rexroth býður upp á.
| Almennt | ||
| Þyngd kg | 8 | |
| Uppsetningarstaða | Valfrjálst | |
| Umhverfishitastig ℃ | -30 til+50 | |
| Vökvakerfi | ||
| Nafnþrýstingsstöng | 315 | |
| Hámarks rekstrarþrýstingur | -Port p bar | 315 |
| -Port á bar | 250 | |
| - Port y Bar | Sérstaklega og þrýstingur að tanki | |
| Þrýstingsstilling | -Minimum Bar | Fer eftir flæði |
| -Maximum bar | 50; 100; 200; 250 | |
| Hámarksrennsli l/mín | 220 | |
| Vökvavökvi | Steinefnaolía (HL, HLP) til DIN 51524 1); hröð lífbrjótanleg vökvavökvi í VDMA 24568 (sjá einnig Re 90221); HETG (nauðgunarfræolía) 1); HEPG (Polyglycols) 2); Hees (tilbúið esterar) 2); Aðrir vökvavökvar að beiðni | |
| Vökvakerfi hitastigshitastigs ℃ | -30 til +80 (NBR innsigli) -20 til +80 (FKM innsigli) | |
| Seigja svið mm2/s | 10 til 800 | |
| Leyfilegt hámark. Gráðu mengunar á vökvavökva-hreinleika flokknum til ISO 4406 (C) | Flokkur 20/18/15 3 | |
Eiginleikar:
▶ loki til að draga úr (p í a) og takmarka (a til t) kerfi
▶ Fyrir festingu undirplata
▶ 4 þrýstingseinkunn
▶ 4 Aðlögunarþættir, valfrjálst:
● Rotary hnappinn
● Sleeve með sexhyrningi og hlífðarhettu
● Læpanlegur snúningshnappur með kvarða
Snúningshnappur með stærðargráðu
Umsókn:
Hlutfallsþrýstings minnkandi loki 3DR16P-5X er hentugur fyrir vökvakerfi sem krefjast mikils nákvæmni þrýstingseftirlits, svo sem sprautu mótunarvélar, smíði vélar og framleiðslubúnað með mikla nákvæmni.
Þrýstingsstýringarlokar af gerð 3DR eru flugmannsstýrðir 3-átta þrýstings minnkandi lokar með þrýstingsléttir aðgerðir fyrir efri hringrásina. Þeir eru notaðir til að draga úr kerfisþrýstingi.

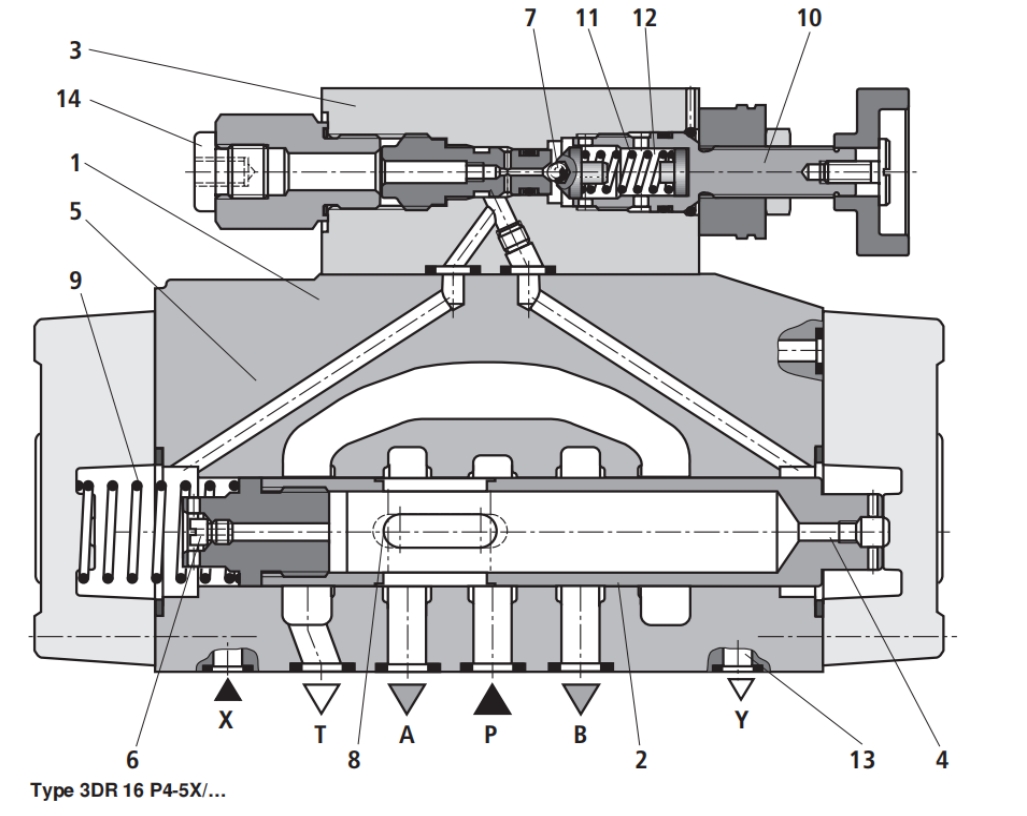

Þrýstingslækkandi loki samanstendur í grundvallaratriðum af aðalventil (1) með stjórnunarspólu (2) og stýringarventil tilrauna (3) með þrýstingsstillingarþátt (10).
Í upphafsstöðu er lokinn opinn. Vökvavökvi getur streymt frá rás P til rás A án nokkurra takmarkana.
Þrýstingur í rás A er beitt um bora (4) á spólusvæðið gegnt þjöppunarfjöðru (9). Á sama tíma er þrýstingi beitt með gat (6) á vorhlaðna hlið stjórnunarspólunnar (2) og með rás (5) á bolta (7) í stýrisventil tilrauna (3).
Það fer eftir stillingu þjöppunarfjöðru (11) þrýstingur byggist upp fyrir boltann (7) og í rás (5) og heldur stjórnspol (2) í opinni stöðu. Vökvavökvi rennur frá rás P um stjórnunarspól (2) til rás A þar til þrýstingur byggist upp í rás A, sem nær hærra gildi en þrýstingsgildið sem er stillt á þjöppunarfjöðru (11) og lyftir af boltanum (7).
Stjórnunarspólur (2) færast yfir í lokaða stöðu.
Jafnvægi.
Þegar þrýstingur í rás A eykst frekar vegna ytri krafta sem starfa á stýrivélinni er stjórnunarspólum (2) ýtt frekar á þjöppun vor (9). Þetta opnar tengingu milli rás T og rás A um stjórnland (8) á stjórnunarspólu (2). Magn vökvavökva sem losað er við tankinn tryggir að þrýstingurinn muni ekki lengur aukast.
Flugmannsolían er alltaf tæmd utan frá vorhólfinu (12) um tilrauna línu (13) við Port Y. Það verður alltaf að skila henni með núllþrýstingi að tanki.
Þrýstimælishöfn (14) gerir kleift að athuga minni þrýsting í rás A.
