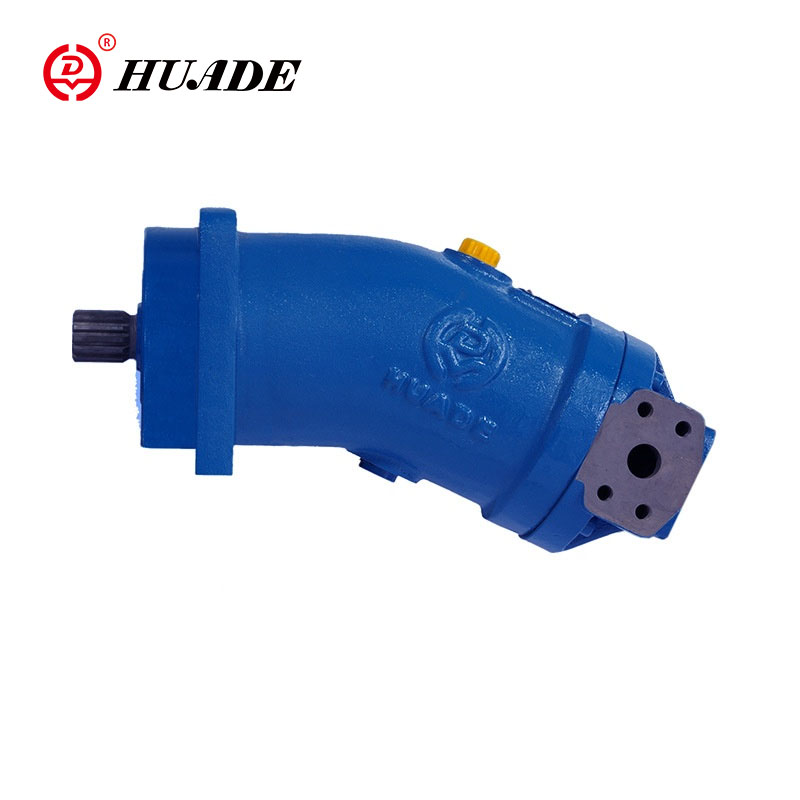

Axial stimpla fast dæla/mótor a2f

Hægt er að nota axial stimpla fast dælu/mótor A2F A2F sem annað hvort dælu af mótor í vatnsstöðugum ökumönnum, í opnum eða lokuðum hringrás. Það er axial stimplaeining af Bent Axis hönnun með föstum tilfærslu. Ef það er starfrækt sem dæla er flæði A2F dælu í réttu hlutfalli við aksturshraða og tilfærslu. Ef það er starfrækt sem mótor er framleiðslahraði A2F mótorsins í réttu hlutfalli við hrífast rúmmál og öfugt í réttu hlutfalli við tilfærslu. Framleiðslu togið eykst með þrýstingsfallinu milli hás og lágþrýstingshliðanna.

Vörubreytu á axial stimpla fastri dælu/mótor a2f

• Stærð: 10-500
• Hámarksþrýstingur: allt að 40MPa
• Hringrás: Fyrir opna eða lokaða hringrás.
• Hönnun: Axial Tapered stimpla, beygð ás hönnun

▶Inntak Rekstrarþrýstingur

◆Pump

Lágmarksþrýstingur í höfnum A eða B

P_abs------ 0,08mA

Í lokuðum hringrásum verður fóðurþrýstingur að vera á milli 0,2MPa og 0,6MPa, allt eftir dæluhraða og seigju vökvavökva

◆Mótor

Þrýstingur í höfn A eða B

Nafnþrýstingur pn = 35MPa

Hámarksþrýstingur bls_Max= 40mPa

Summa þrýstingsins í höfnum A og B má ekki fara yfir 70MPa (einstaklingur þrýstingur á hvorri hlið hámark. 40MPa)

▶Rekstrarþrýstingur

◆Pump

Nafnþrýstingur --- bls_N= 35MPa

Hámarksþrýstingur ----- bls_Max= 40mPa

Málþrýstingur

▶Hámarks leyfilegur málþrýstingur (í höfn T)

PABS ---- 0,2MPa

▶ Olíuhitastig

t_mín---- -25 ℃

t_Max--- +80 ℃

▶ Seigja svið

V_mín---- (fyrir stuttu stigi) 10mm²/s

V_Max--- (í stutt tímabil) 1000mm²/s

▶ Besta seigju í rekstri

V_Veldu--- 16-36mm²/s

Vörueiginleiki og notkun á axial stimpla fastri dælu/mótor A2F

Eiginleikar

▶ Hágæða snúningshópur með vel sannað kúlulaga stjórnunarsvæði með kostum: sjálfhverfingu lágs útlæga hraða, mikil skilvirkni.

▶ öflugir veltandi legur þola langa þjónustulíf.

▶ Drifskaft sem er fær um að nota geislamyndun.

▶ ISO festingarflans, einsleitur fyrir fastan tilfærslu.

▶ Dælur/mótorar og breytilegir mótorar úr stærð 55.

▶ má nota í tengslum við eld-ónæmar vökva.

▶ Lágt hávaða kynslóð.

Umsókn

Axial stimpla föst dæla/mótor A2F er mikið notað í verkfræðivélum, kolvélum, landbúnaðarvélum, málmvinnslubúnaði, vélarverkfærum osfrv.
