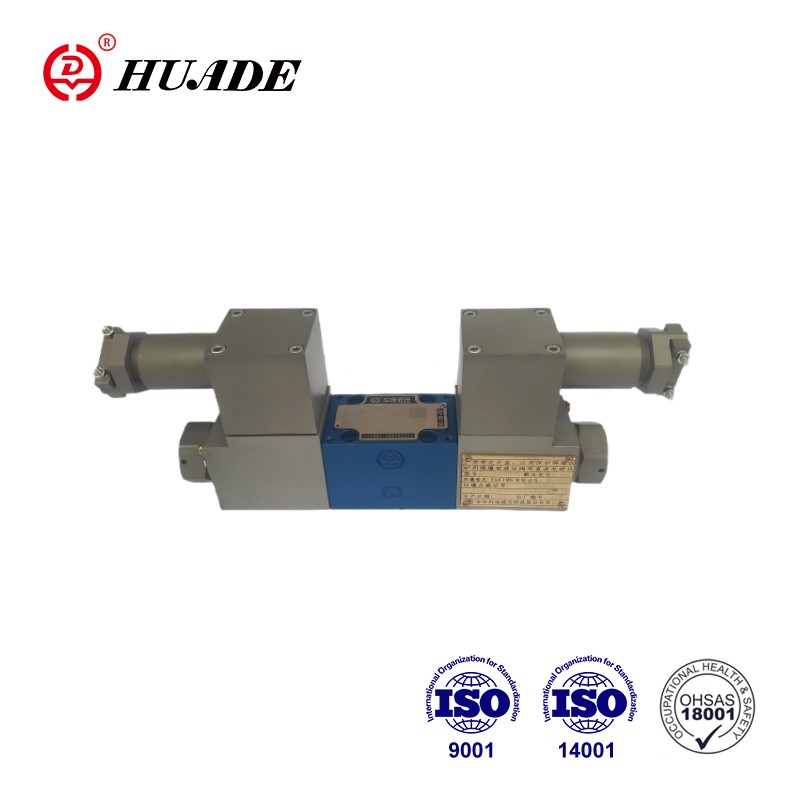

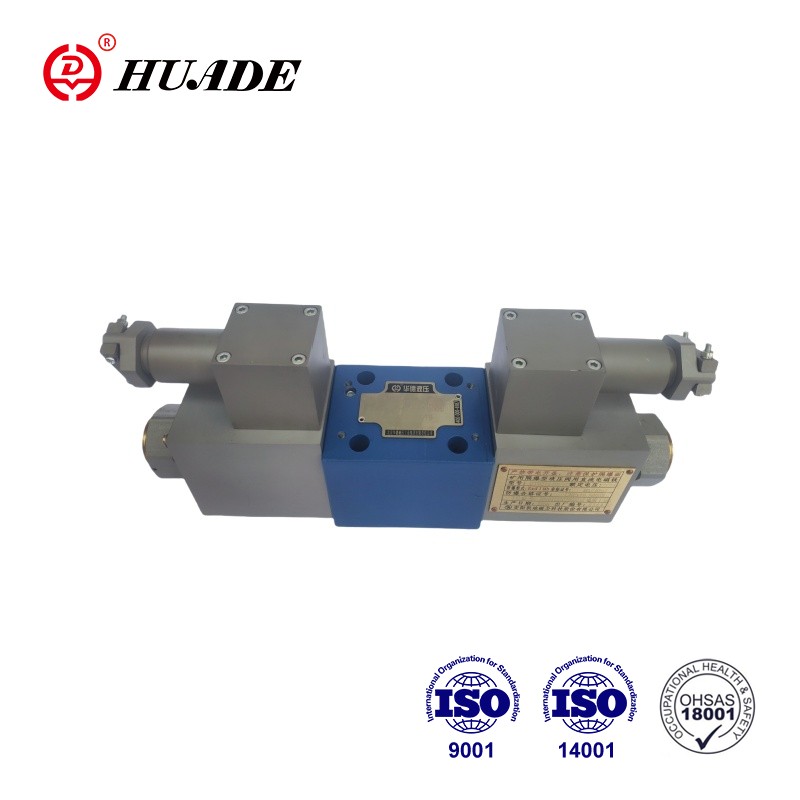

Sprengingarþétt hlutfallsleg stefnuloki 4WRA 10-2X er úr hágæða tæringarþolnum efnum og húsnæðið er úr sprengingarþéttum efnum, sem geta í raun staðist sprengingaráhrif og loga veðrun. Sprengingarþétt hlutfallsleg stefnuloki 4WRA 10-2X hefur staðist CNEX vottunina. Sprengingarvörn Huade hefur fengið stöðugt lof á markaðnum með hágæða og lágu verði.
| Vökvakerfi | |||
| Uppsetning | Valfrjálst, helst lárétt | ||
| Nafnstærð | 6 | 10 | |
| Þyngd (kg) | 4wra ... 2x | 2 | 6.6 |
| Nafnflæði qvnom við △ p = 10 bar (l/mín. | 7, 15, 26 | 30, 60 | |
| Hysteresis (%) | ≤5 | ||
| Afturköllun (%) | ≤1 | ||
| Svörunarnæmi (%) | ≤ 0,5 | ||
| Max. Aðgerðarþrýstingur | Hafnir A, B, P (bar) | 350 | |
| Höfn T (bar) | 210 | ||
| Þrýstingsvökvi | Mineral Oil (HL, HLP) til DIN 51524 | ||
| Aðrir þrýstivökvar ef óskað er! | |||
| Umhverfishitastig svið (℃) | 4wra ... 2x | -20 ° C til 70 ° C (-4 ° F til 158 ° F) | |
| Seigju svið (mm2/s) | 20to 380 (helst 30 til 46) | ||
| Vökvahreinsunarflokkur | NAS1638 Class9 eða ISO 4406 Class 20/18/15 | ||
| Rafmagns | ||||
| 1) Solenoid gögn | ||||
| Spennutegund | DC | |||
| Skipanagildi merki fyrir 4WRA | ± 10Vor4 ~ 20mA | |||
| Max.current á hverja segulloka (A) | 2.5 | 1.5 | 0.8 | |
| Solenoid spóluþol (Ω) | Kalt gildi við 20 ° C | 2 | 4.8 | 19.5 |
| Max.warm gildi | 3 | 7.2 | 28.8 | |
| Skylda (%) | Ed100% | |||
| Max.coil hitastig (℃) | 150 | |||
| Valvörn til EN60529 | IP 65 | |||
| 2) Stjórna rafeindatækni | ||||
| Magnari | 4wra ... 2x | VT-VSPA2 -...- 2X | ||
| Framboðsspenna (v) | Nafnspenna | 24 | ||
| Lægra takmarkandi gildi | 21/22 (4WRA) | |||
| Efri takmarkandi gildi | 35 | |||
| Magnaneysla (A) | IMAX | <1,8 | ||
| Höggstraumur | 3 | |||
Eiginleikar:
▶ Beint starfrækt hlutfallsstefnuventill til að stjórna stefnu og stærðargráðu flæðis
▶ Fyrir festingu undirplata: Porting mynstur er í samræmi við ISO4401
▶ Virkni með hlutfallslegum segulloka með miðlægum þráð og færanlegri spólu
▶ Spring Centered Control Spool
Umsókn:
Sprengingarþétt hlutfallsleg stefnuloki 4WRA 10-2X er mikið notað í kolanámum. jarðolíuiðnaður.
Lokarnir samanstanda í grundvallaratriðum af: líkami (1) með festingaryfirborði, stjórna spólu (3) með þjöppunarfjöðrum (2), segulloka (4) með miðlægum þráð.
Með segullokunum (4), afskekktum, er stjórnunarspólan (3) haldið í miðlægri stöðu með þjöppunarfjöðrum (2).
Bein notkun stjórnunarspólunnar (3) með því að orka einn af hlutfallslegum segulloka (4) t.d. Stjórnun á segulloka hægri, síðan hreyfingu stjórnunarspólunnar (3) til vinstri í hlutfalli við rafmagnsinntaksmerkið og tenging frá P til A og B til T um ORIFCE-eins þversnið með framsæknum flæðieinkennum.
4WRA (E) ... A-2X 2 Skipta stöðuventlarnir eru þó aðeins með segulloka „A“. Plug (6) er komið fyrir á „B“ hlutfallslega segulloka.
Tákn um sprengjuþéttan hlutfallslega stefnu loki 4WRA 10-2X
