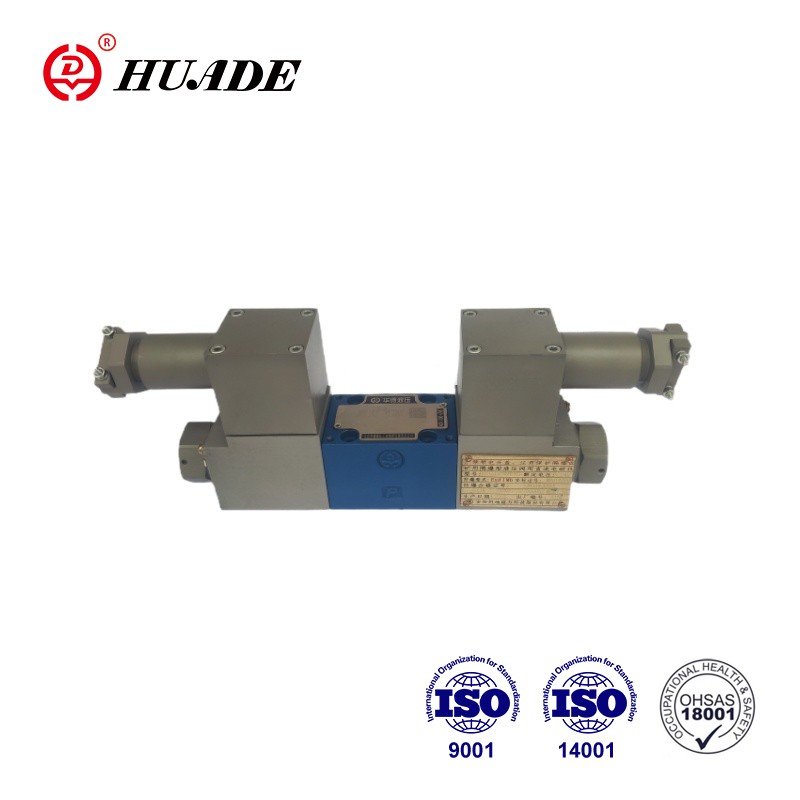

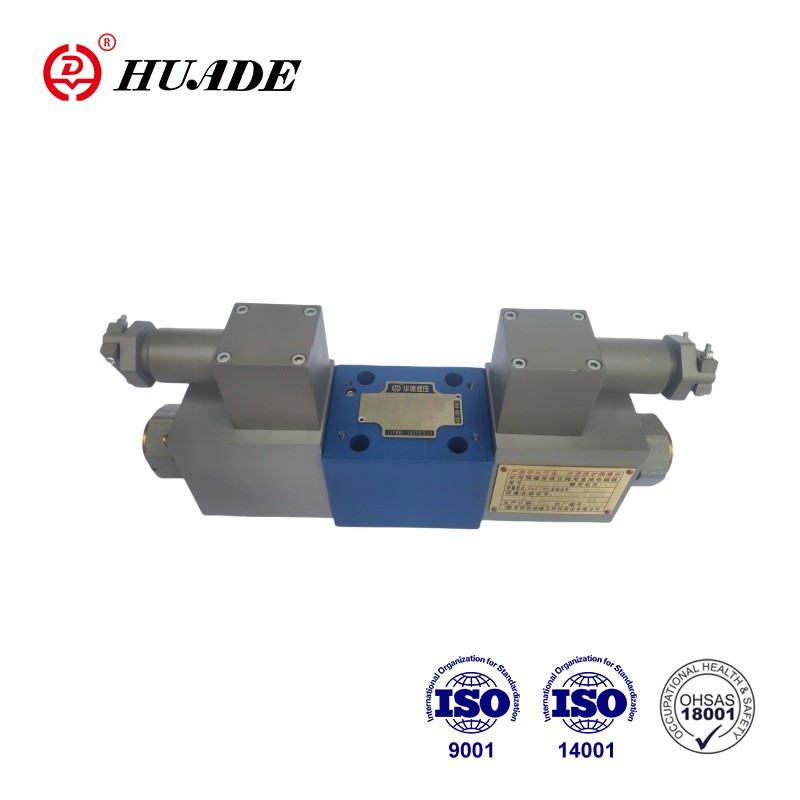

Sprengingarþéttur stefnuloki Huade 4WRA 6-2X eru 4/2- og 4/3-leið hlutfallsstefnu lokar. Þeir eru hannaðir sem beinir starfræktir íhlutir til að festa undirplötu. Þeir eru virkjaðir með hlutfallslegum segulloka með miðlægum þráð og færanlegri spólu. Solenoids er stjórnað annað hvort B ytri stjórn rafeindatækni. Þessi 4WRA 6-2X sprengiþéttur loki hefur breitt svið af forritum, aðallega á svæðum þar sem krafist er nákvæmrar stjórnunar á vökvakerfisflæði, þrýstingi, hraða og öðrum breytum.
| Vökvakerfi | |||
| Uppsetning | Valfrjálst, helst lárétt | ||
| Nafnstærð | 6 | 10 | |
| Þyngd (kg) | 4wra ... 2x | 2 | 6.6 |
| Nafnflæði qvnom við △ p = 10 bar (l/mín. | 7, 15, 26 | 30, 60 | |
| Hysteresis (%) | ≤5 | ||
| Afturköllun (%) | ≤1 | ||
| Svörunarnæmi (%) | ≤ 0,5 | ||
| Max. Aðgerðarþrýstingur | Hafnir A, B, P (bar) | 350 | |
| Höfn T (bar) | 210 | ||
| Þrýstingsvökvi | Mineral Oil (HL, HLP) til DIN 51524 | ||
| Aðrir þrýstivökvar ef óskað er! | |||
| Umhverfishitastig svið (℃) | 4wra ... 2x | -20 ° C til 70 ° C (-4 ° F til 158 ° F) | |
| Seigju svið (mm2/s) | 20to 380 (helst 30 til 46) | ||
| Vökvahreinsunarflokkur | NAS1638 Class9 eða ISO 4406 Class 20/18/15 | ||
| Rafmagns | ||||
| 1) Solenoid gögn | ||||
| Spennutegund | DC | |||
| Skipanagildi merki fyrir 4WRA | ± 10Vor4 ~ 20mA | |||
| Max.current á hverja segulloka (A) | 2.5 | 1.5 | 0.8 | |
| Solenoid spóluþol (Ω) | Kalt gildi við 20 ° C | 2 | 4.8 | 19.5 |
| Max.warm gildi | 3 | 7.2 | 28.8 | |
| Skylda (%) | Ed100% | |||
| Max.coil hitastig (℃) | 150 | |||
| Valvörn til EN60529 | IP 65 | |||
| 2) Stjórna rafeindatækni | ||||
| Magnari | 4wra ... 2x | VT-VSPA2 -...- 2X | ||
| Framboðsspenna (v) | Nafnspenna | 24 | ||
| Lægra takmarkandi gildi | 21/22 (4WRA) | |||
| Efri takmarkandi gildi | 35 | |||
| Magnaneysla (A) | IMAX | <1,8 | ||
| Höggstraumur | 3 | |||
Eiginleikar:
▶ Beint starfrækt hlutfallsstefnuventill til að stjórna stefnu og stærðargráðu flæðis
▶ Fyrir festingu undirplata: Porting mynstur er í samræmi við ISO4401
▶ Virkni með hlutfallslegum segulloka með miðlægum þráð og færanlegri spólu
▶ Spring Centered Control Spool
Umsókn:
Hægt er að nota sprengjuþéttan hlutfalli stefnuloka 4WRA 6-2X í þungavélaframleiðslu, vélarverkfæri, sjálfvirkni iðnaðar.
Lokarnir samanstanda í grundvallaratriðum af: líkami (1) með festingaryfirborði, stjórna spólu (3) með þjöppunarfjöðrum (2), segulloka (4) með miðlægum þráð.
Með segullokunum (4), afskekktum, er stjórnunarspólan (3) haldið í miðlægri stöðu með þjöppunarfjöðrum (2).
Bein notkun stjórnunarspólunnar (3) með því að orka einn af hlutfallslegum segulloka (4) t.d. Stjórnun á segulloka hægri, síðan hreyfingu stjórnunarspólunnar (3) til vinstri í hlutfalli við rafmagnsinntaksmerkið og tenging frá P til A og B til T um ORIFCE-eins þversnið með framsæknum flæðieinkennum.
4WRA (E) ... A-2X 2 Skipta stöðuventlarnir eru þó aðeins með segulloka „A“. Plug (6) er komið fyrir á „B“ hlutfallslega segulloka.
Tákn um sprengingarþéttan hlutfallslega stefnu loki 4WRA 6-2X
