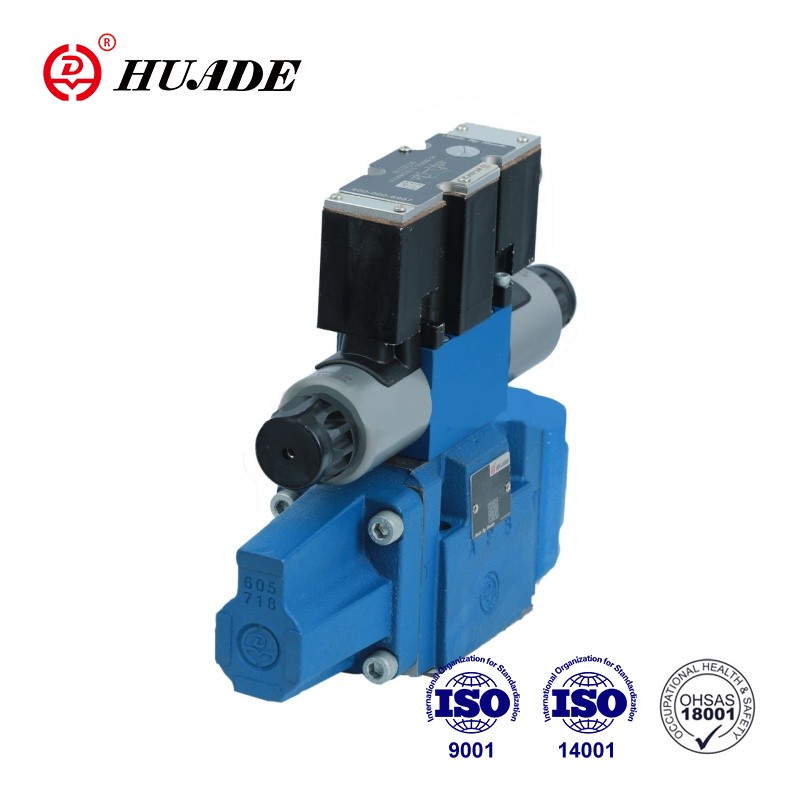

Gerð HD-4WRZE lokar eru stýristýrðir 4-vega lokar sem eru virkjaðir með hlutfallssegullokum, þeir stjórna stefnu og flæðishraða. Þessi hlutfallslega stefnuloki hefur mikla kostnaðarafköst. Verksmiðjan er búin háþróuðum framleiðslutækjum frá öllum heimshornum og hefur strangar prófunaraðferðir til að tryggja stöðugan árangur hvers hlutfallsloka.
| Vökvakerfi | |||||
| Nafnstærð | 10 | 16 | 25 | 32 | |
| Rekstrarþrýstingur | pilot olíu framboð ytra | 3~10 | |||
| -Pilot loki (MPa) | pilot olíu framboð innri | 10~31,5 | 10~35 | ||
| -Aðalventill (MPa) | 31.5 | 35 | |||
| Afturlínuþrýstingur (MPa) | Port T (útstreymi olíutæmis) | 31.5 | 25 | 25 | 15 |
| Port T (flugvélarolíutæmni millitíma) | 3 | ||||
| Höfn Y | 3 | ||||
| Rúmmál flugvélaolíu (cm3) fyrir hreyfingu spóla 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Stýriolíuflæði við port X og Y (L/mín.) fyrir þrepaða form inntaksmerkis 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Flæði í gegnum aðalventil (L/mín) | 170 | 460 | 870 | 1600 | |
| Hysteresis % | ≤6 | ||||
| Þrýstivökvi | Steinefnaolía1 samkvæmt DIN 51 524 | ||||
| Hitasvið þrýstingsvökva (℃) | -20~80 | ||||
| Seigjusvið (mm2/s) | 20~380 | ||||
| Uppsetning | valfrjálst, helst lárétt | ||||
| Þyngd fyrir útgáfu WRZ... (fyrir WRZE"að auki 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Rafmagns | |||
| Gerð ventils | SEP | ÞAÐ SÝÐUR | |
| Tegund spennu | DC | ||
| Hámarksstraumur (A) | 1.5 | 2.5 | |
| Viðnám segulspólu (Ω) | Kalt gildi við 20 ℃ | 4.8 | 2 |
| Hámarkshitagildi | 7.2 | 3 | |
| Vörn | IP65 | ||
| Spóluhiti (℃) | upp í 150 | ||
| Tollur % | 100 | ||
| Stjórn rafeindatækni | HD-VT-VSPA2-50-1X/. | samþætt stjórn rafeindatækni | |
Eiginleikar:
▶Stjórnastýrður hlutfallsstefnuloki
▶Til að festa undirplötu
▶Stýring á stefnu og flæðishraða
▶Stýriskúla með fjöðrun
▶Ventil og hlutfallsstýring rafeindatækni frá einni uppsprettu
Umsókn:
HD-4WRZE lokar eru notaðir til að stjórna stefnu og flæði.
Lokinn samanstendur í grundvallaratriðum af: stýriloka ①, aðalsnúnu ④, aðalloka ⑥ og miðjufjöður ③. Þegar segullokan B er í óvirku ástandi færist stýrispólan ② til hægri. Olíuveitan til stýrilokans er innri um port P eða ytri um port X. Pilotolía flæðir um stýrilokann ① inn í þrýstihólfið og hreyfir aðalsnúninginn ④ í hlutfalli við rafmagnsinntaksmerkið. Tengingin frá P til A og frá B til T er í gegnum þversnið af opsgerð með stigvaxandi flæðiseiginleikum.
Þegar segullokan A er í óvirku ástandi færist aðalsnúningurinn til vinstri. Tengingin frá P til B og frá A til T. Rafmagnslaus á segulspólunni, stýrispólan og stýrispólan ④ eru færð aftur í miðjuna sína stöður.
Tákn fyrir hlutfallsstefnuloka 4WRZE-7X
Pilot olíuframboð
