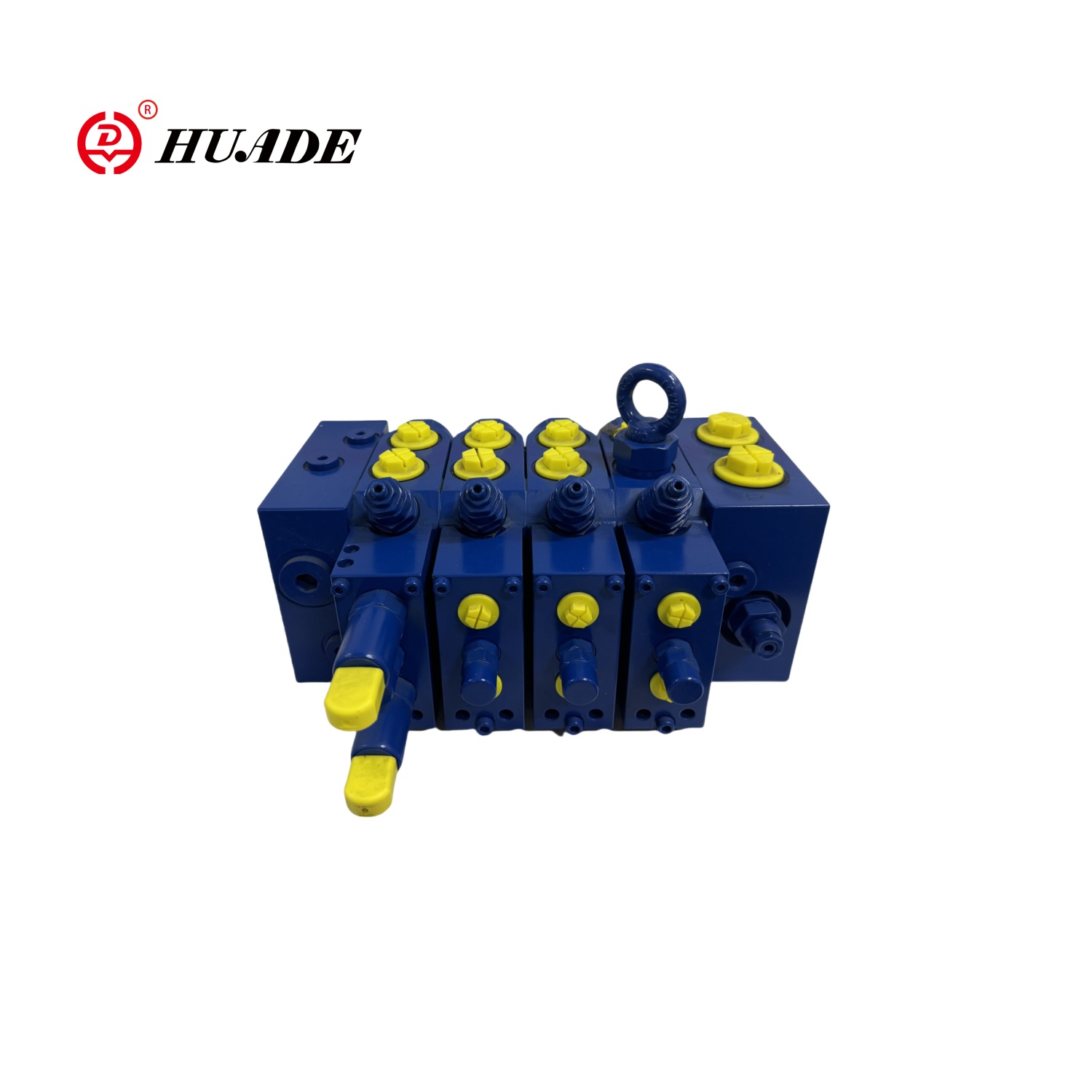

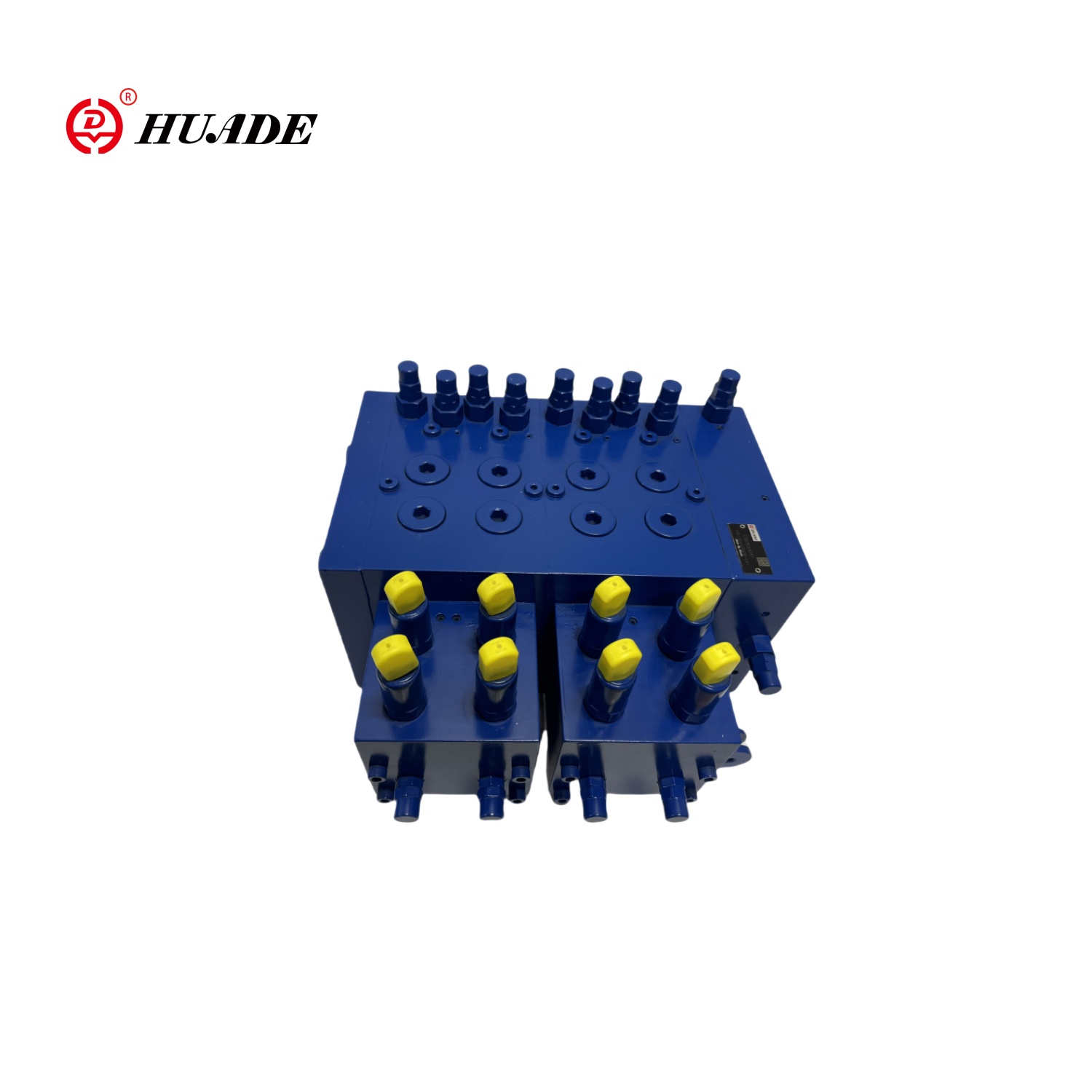

Hleðsluviðkvæmur fjölleiðar loki er loki sem nærir til baka breytingarmerki þrýstings, flæðis og krafts til lokans til að átta sig á stjórnunaraðgerðinni. Það getur sjálfkrafa stillt rennslið í samræmi við álagsbreytingu til að viðhalda stöðugleika og skilvirkni kerfisins. Hleðslunæmir fjölleiðar loki eru venjulega búnir með þrýstingskynjara til að fylgjast með vökvaþrýstingsbreytingum í kerfinu í rauntíma.
| Almennt | ||
| Uppsetningarstaðsetning | Engin krafa | |
| Olíuhöfn | Pípuþráður er0228/1 | |
| Þyngd | Olíuinntak (hlið) （kg） | 7 |
| Stefnu loki, vökvakerfi （kg） | 7.1 | |
| Stefnu loki, raf-vökvakerfi （kg） | 7.5 | |
| Enda （kg） | 5.8 | |
| Vökvaolía og umhverfishitastig (℃) | -20 til 80 | |
| Vökvakerfi | ||
| Flæði | Port P Q L/Min | 300 með millistig olíuinntaks |
| L/mín | 200 með hliðarolíuinntak | |
| Höfn a 、 b q l/mín | 150 með þrýstingsbætur og hleðsluaðgerð (s gerð) | |
| L/mín | 190 með þrýstingsbótum, án hleðsluaðgerðar (t gerð) | |
| L/mín | 200 þrýstingsbætur (tegund C) | |
| Nafnþrýstingur P bar | 350 | |
| Hámarks vinnuþrýstingur í hverri höfn | P P Bar | 350 |
| A, B P bar | 420 | |
| LS P Bar | 330 | |
| T P bar | 30 | |
| Og P bar | Enginn þrýstingur aftur í tankinn | |
| Hámarksþrýstingur í flugmanni á höfn | X p bar | 35 |
| A, B P bar | 35 | |
| Pilot Pressure Range | Vökvakerfi P bar | 8.5 til 22.5 |
| Raf-vökvakerfi P bar | 6,5 til 17.2 | |
| Nauðsynlegur stjórnunarþrýstingur í fjölleiðarventli | S-gerð og C-gerð P bar | 18 |
| T-gerð P bar | 25 | |
| LS Relief Valve aðgerð (aðlögunarsvið) bar | 50 til 149? 150 til 330 | |
| Vökvaolía | DIN51524 Mineral Oil | |
| Seigja svið V mm2/s | 10 til 380 | |
| Leyfilegt mengunarstig vökvaolíu | 20/18/15 stig | |
| Hreinlæti stig samkvæmt IS04406 (c) | Mælt er með því að nota síu með lágmarks síunarnákvæmni β10 ≥75 | |
| Rafeindatæki | ||
| Rafmagnsstýringarventill | TM1005110 Skipta loki | |
| TM82002 Hlutfallsloki | ||
Eiginleikar:
▶ Hlutfallsstefnuventill fyrir flæðisstýringu óháð álagsþrýstingi
▶ Uppbygging flísar
▶ Með hleðsluþrýstingsbótaaðgerð
▶ Mikil endurtekningarhæfni og lítil móðursýki
▶ er hægt að stilla með höggmörkum
▶ Yfirfallsventill með olíufyllingaraðgerð
| Þrýstingur | 300Bar |
| Flæði | 120L/mín |
| Nafnþrýstingur | 250Bar (Pump Side) |
| 300Bar (Actuator Side) | |
| Hámarksrennsli | |
| (Pump Side) | 200l/mín. (Side Oil Inlet) |
| 200L/mín. (Milliolíuinntak) | |
| (Stýribúnaður) | 200l/mín. (Með hleðslubúnað) |
| 190L/mín (með þrýstingsbætur) | |
| 150L/mín. (Með þrýstingsbætur og hleðsluventil) |
Umsókn:
Fjölleiðarlokar álagsskynjun hafa verið mikið notaðir á mörgum sviðum vegna framúrskarandi afkösts þeirra, svo sem smíði vélar, landbúnaðarvélar, iðnaðarframleiðslu, lyftingar og flutningavélar, námuvinnsluvélar, skip og sjávarverkfræði.
