Hvað er vökvaflæðisstýringarventill?
Vökvaflæðisstýringarventill er eins og umferðarstýri fyrir vökva í vökvakerfum. Rétt eins og umferðarljós stjórnar hversu margir bílar fara í gegnum gatnamót, þá stjórna þessir lokar hversu mikill vökvavökvi flæðir í gegnum kerfið þitt.
Einfaldlega sagt,vökvaflæðisstýringarlokar stjórna hraða vökvamótora og strokka með því að stjórna magni vökva sem berst til þeirra. Meiri vökvi þýðir hraðari hreyfing, minni vökvi þýðir hægari hreyfing.
Af hverju eru flæðistýringarlokar svo mikilvægir?
Hugsaðu um vökvavökva sem "blóð" vökvakerfis. Án réttrar flæðistýringar væri kerfið þitt eins og einstaklingur með óviðráðanlegan blóðþrýsting - annað hvort of hratt og hættulegt eða of hægt og árangurslaust.
Hér er það sem flæðistýringarlokar gera fyrir kerfið þitt:
Hvernig virka vökvaflæðisstýringarventlar?
Grunnreglan er furðu einföld. Þessir lokar vinna með því að búa til breytilegt op sem vökvi verður að fara í gegnum.
Ímyndaðu þér að reyna að fylla fötu af vatni. Ef þú opnar kranann aðeins, rennur vatn hægt. Opnaðu það vel og vatn streymir hratt út. Rennslisstýringarlokar virka á sama hátt - þeir stilla opnastærð þeirra til að stjórna flæðihraða vökva.
Helstu þættirnir sem hafa áhrif á flæði eru:
- Opnunarstærð- Stærri opnun = meira flæði
- Þrýstimunur- Hærri þrýstingur = hraðari flæði (í grunnlokum)
- Vökvaþykkt- Þykkari vökvi = hægara flæði
Helstu gerðir vökvaflæðisstýringarventla
1. Einfaldir flæðistýringarventlar
Nálarventlar
- Fullkomið fyrir nákvæmar, litlar stillingar
- Standard 4-20mA oder 0-10V Kontrollsignaler
- Frábært fyrir kvörðun og fínstillingu
- Gallar: Flæði breytist þegar þrýstingur breytist
Inngjöfarventlar
- Gott fyrir grunnhraðastýringu
- Auðvelt að stilla handvirkt
- Algengt í einföldum kerfum
- Ekki mjög nákvæmur undir mismunandi álagi
Kúluventlar
- Aðallega til að kveikja/slökkva stjórn
- Aðallega til að kveikja/slökkva stjórn
- Takmörkuð nákvæmni fyrir hraðastýringu
- Frábært til að einangra hluta
2. Háþróaðir flæðistýringarventlar

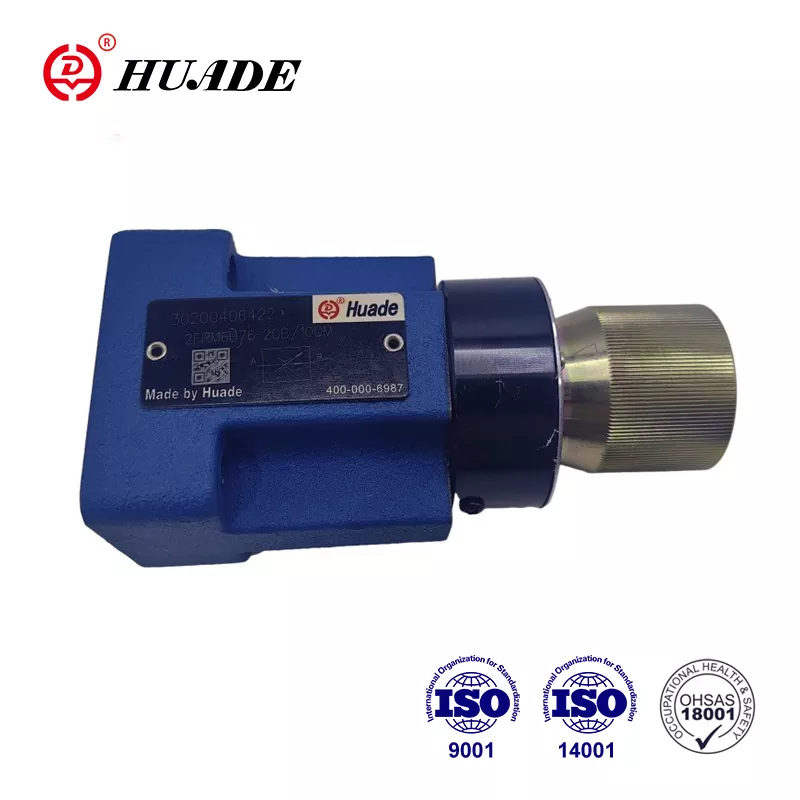

Þrýstijafnaðir lokar
"Snjallir" lokar vökvakerfa. Haltu flæði stöðugu jafnvel þegar þrýstingur breytist.
Tæknilegar upplýsingar:
- Innbyggður stýriventill stillir sjálfkrafa stærð aðalops út frá þrýstingsmun
- Bótasvið:Viðheldur venjulega ±5% flæðisnákvæmni yfir 50-350 bör þrýstingssvið
- Innri íhlutir:Fjöðruð uppbótarkefli, stillanleg inngjöf og þrýstiskynjunarop.
Dýrari en mun áreiðanlegri. Fullkomið fyrir nákvæmni vinnu.
Meter-In vs Meter-Out lokar
Takmörkun:Getur valdið kavitation með ofgnótt álags
Best fyrir:Jákvætt álag, lóðréttir strokkar sem teygja sig niður
Kostur:Myndar bakþrýsting til að koma í veg fyrir kavitation
Best fyrir:Ofkeyrandi álag, lóðréttir strokkar sem dragast inn
Hlutfallsflæðisstýringarventlar
Rafrænt stjórnað fyrir frábær nákvæma stillingu.
- Stjórnunaraðferð:PWM (Pulse Width Modulation) merki frá rafrænum magnara
- Feedbackkerfi:Stýring með lokuðu lykkju með flæðiskynjara eða stöðuviðbrögð
- Svartími:Venjulega 10-50 millisekúndur fyrir skrefbreytingar
- Merkjasvið:Venjuleg 4-20mA eða 0-10V stýrimerki
- Eiginleikar magnara:Núverandi truflanir til að koma í veg fyrir að ventil festist, rampur virkar fyrir sléttar ræsingar
Hægt að forrita og sjálfvirka. Dýrt en býður upp á bestu stjórnina. Algengt í nútíma CNC vélum og vélmennum.
Háþróuð tæknileg hugtök
Þrýstingajöfnun djúpköfun
Þrýstijafnaðir lokar nota tveggja þrepa hönnun:
- Aðalstig:Stillanlegt inngjafarop (notendastýrt)
- Aukastig:Sjálfvirk jöfnunarspóla bregst við þrýstingsmun
Vinnureglur:
- Jöfnunarbúnaður heldur stöðugu þrýstingsfalli (venjulega 7-10 bör) yfir aðalopið
- Þegar niðurstreymisþrýstingur eykst opnast jöfnunarbúnaðurinn meira til að viðhalda flæði
- Þegar uppstreymisþrýstingur fellur, takmarkar jöfnunarbúnaðurinn til að koma í veg fyrir flæðisaukningu
- Niðurstaða:Stöðugt flæði óháð álagsbreytingum
Hlutfallsventilstýringarkerfi
Rafræn stýrikeðja:
- Skipunarmerki:4-20mA eða ±10V frá PLC/stýringu
- Vinnsla magnara:Breytir merki í réttan straum/PWM
- segulmagnssvörun:Hlutfallsleg segulloka skapar kraft í réttu hlutfalli við straum
- Valve Response:Problem: Flow Kontrollventil Instabilitéit
- Flæðisúttak:Nákvæm flæðistýring með lágmarks hysteresis
Ítarlegir eiginleikar:
Flow Divider tækni
Flæðiskilara af spólugerð:
- Notaðu samstilltar spólur til að skipta flæði
- Nákvæmni:±5% rennslisskipting við venjulegar aðstæður
- Þrýstingsnæmi:Frammistaða minnkar með miklum þrýstingsmun
- Umsóknir:Problem: Onkonsequent Geschwindegkeet
Flæðiskilara af gírgerð:
- Notaðu nákvæmni gírsett fyrir flæðisskiptingu
- Nákvæmni:Einfach Drosselventile (± 15% Flowgenauegkeet)
- Sjálfbætandi:Stillir sjálfkrafa fyrir seigjubreytingar
- Umsóknir:Mikilvæg samstilling (stýringar flugvéla, þungar lyftingar)
Umsóknir
Byggingartæki
- Gröfur: Sléttar handleggs- og fötuhreyfingar
- Kranar: Nákvæm lyfting og staðsetning
- Jarðýtur: Stýrðar blaðstillingar
Framleiðsla
- Sprautumótunarvélar: Fullkomin hlutamyndun
- CNC vélar: Nákvæmur skurðarhraði
- Helstu gerðir vökvaflæðisstýringarventla
Landbúnaður
- Uppskeruvélar: Samræmd klipping og söfnun
- Dráttarvélar: Áhaldaeftirlit
- Áveitukerfi: Vatnsrennslisstjórnun
Önnur forrit
- Virkjanatúrbínur
- Vatnshreinsiaðstaða
- Olíu- og gasrekstur
- Námubúnaður
Hvernig á að velja réttan flæðisstýringarventil
Að velja rétta lokann er eins og að velja rétt verkfæri fyrir verkið. Íhugaðu þessa þætti:
1. Kerfiskröfur
- Á hvaða þrýstingi virkar kerfið þitt?
- Hversu mikið flæði þarftu?
- Hvaða tegund af vökva ertu að nota?
Leiðbeiningar um tækniforskriftir
| Umsókn | Mælt er með ventlagerð | Rennslishraði | Hámarksþrýstingur | Tengistærð | Eftirlitsaðferð |
|---|---|---|---|---|---|
| Lítil CNC vél | Nálarventill | 2-8 l/mín | 210 bör | 1/4" NPT | Handbók |
| Sprautumótun | Þrýstijafnað | 15-50 l/mín | 350 bar | 1/2" SAE | Handvirkt/rafmagn |
| Gröfuarmur | Hlutfallsleg | 80-200 l/mín | 420 bör | 3/4" SAE | Rafræn (PWM) |
| Vökvapressa | Meter-Out | 25-100 l/mín | 700 bar | 1" SAE | Flugstýrður |
| Farsíma krani | Forgangsventill | 120-300 l/mín | 350 bar | 1" SAE | Álagsskynjun |
2. Nákvæmni þarfir
3. Umhverfi
- Hitastig:Staðlaðar lokar virka frá -20°C til 80°C
- Extreme aðstæður:Takmörkuð nákvæmni fyrir hraðastýringu
- Ætandi vökvar:Ryðfrítt stál eða sérstaka húðun þarf
- Hár titringur:Mælt er með stillingum á læsingum eða rafeindastýringu
4. Fjárhagsáætlun
Algeng vandamál og lausnir
Vandamál: Ósamkvæmur hraði
Einkenni:Stýribúnaður hraðar og hægir á handahófi
Orsakir:Óhreinn vökvi, slitnir ventlahlutir, röng ventlagerð
Lausn:Hreinsaðu eða skiptu um vökva, þjónustuloka, uppfærðu í þrýstijafnaðan loka
Vandamál: Ofhitnun
Einkenni:Kerfið verður of heitt, minni afköst
Orsakir:Innri leki, rangar lokastillingar
Lausn:Skiptu um innsigli, stilltu lokastillingar, athugaðu hvort ventlastærð sé rétt
Vandamál: Kavitation í flæðistýringarkerfum
Einkenni:Mikill hávaði, titringur, mjólkurvökvi, skemmdir á íhlutum
Tækniskýring:Þegar vökvahraði fer yfir mikilvæg mörk fellur þrýstingur niður fyrir gufuþrýsting
Orsakir:
- Mælilokar með yfirálagi
- Undirstærð lokaop
- Hátt hitastig vökva sem dregur úr gufuþrýstingi
Lausn:
- Skiptu yfir í stillingar fyrir útmælismæli
- Settu upp kavítunarventla
- Auka stærð opsins eða nota marga samhliða loka
Mikilvæg formúla:Tryggið flæðihraða < 6 m/s í soglínum
Vandamál: Óstöðugleiki flæðistýringarventils
Einkenni:Veiðar, sveiflur, óstöðug hreyfing hreyfisbúnaðar
Tæknilegar orsakir:
- Ófullnægjandi dempun í hlutfallslokastýringu
- Ómun tíðni samsvörun kerfi náttúrutíðni
- Fáðu stillingar of háar í rafrænum magnara
Lausn:
- Stilla PID færibreytur (draga úr hlutfallslegri aukningu, auka dempun)
- Bættu við rafgeymi fyrir kerfissamræmi
- Settu upp flæðistakmarkara í flugvélalínum
- Notaðu lokar með hærri tíðni svörun (servó lokar)
Ábendingar um viðhald fyrir langt líf
Mánaðarlegar athuganir
- Leitaðu að ytri leka í kringum festingar
- Athugaðu vökvamagn og lit
- Hlustaðu eftir óvenjulegum hávaða
- Finndu fyrir of miklum titringi
Þjónusta ársfjórðungslega
- Skiptu um vökva síur
- Prófaðu gæði vökva
- Athugaðu kvörðun ventla
- Skoðaðu innsigli og tengingar
Álagsskynjun
- Algjör ventlaumferð ef þörf krefur
- Skiptu um slithluti
- Uppfærðu kerfisskjöl
- Þjálfa rekstraraðila um rétta notkun
Framtíð flæðistýringarventla
Tæknin gerir þessar lokar betri og skilvirkari:
Helstu veitingar
- Vökvaflæðisstýringarlokar eruhraðastýringarfyrir vökvakerfi
- Mismunandi gerðir þjóna mismunandi þörfum - allt frá einföldum handvirkum lokum til háþróaðra rafrænna
- Rétt valsparar peningaog bætir afköst kerfisins
- Reglulegt viðhald kemur í veg fyrir dýr bilun
- Ný tækni gerir lokana snjallari og skilvirkari
Niðurstaða
Skilningur á vökvaflæðisstýringarlokum þarf ekki að vera flókið. Þessir mikilvægu hlutir eru einfaldlega hraðastýringar vökvaheimsins, sem tryggja að allt hreyfist á réttum hraða fyrir öryggi, nákvæmni og skilvirkni.
Hvort sem þú ert að reka þungan búnað, reka verksmiðju eða viðhalda vökvakerfum, að vita hvernig þessir lokar virka hjálpar þér að taka betri ákvarðanir um val á búnaði, viðhald og bilanaleit.
Mundu: réttur flæðistýringarventill, rétt viðhaldið, er fjárfesting sem skilar arði í áreiðanleika kerfisins, orkusparnaði og rekstraröryggi. Veldu skynsamlega, viðhaldið reglulega og vökvakerfið þitt mun þjóna þér vel um ókomin ár.
