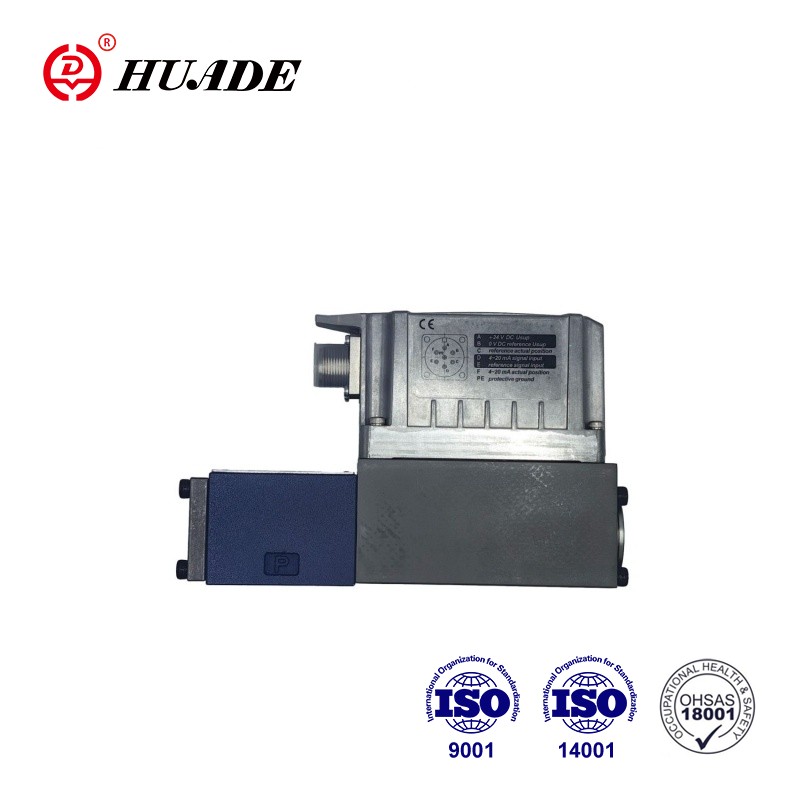

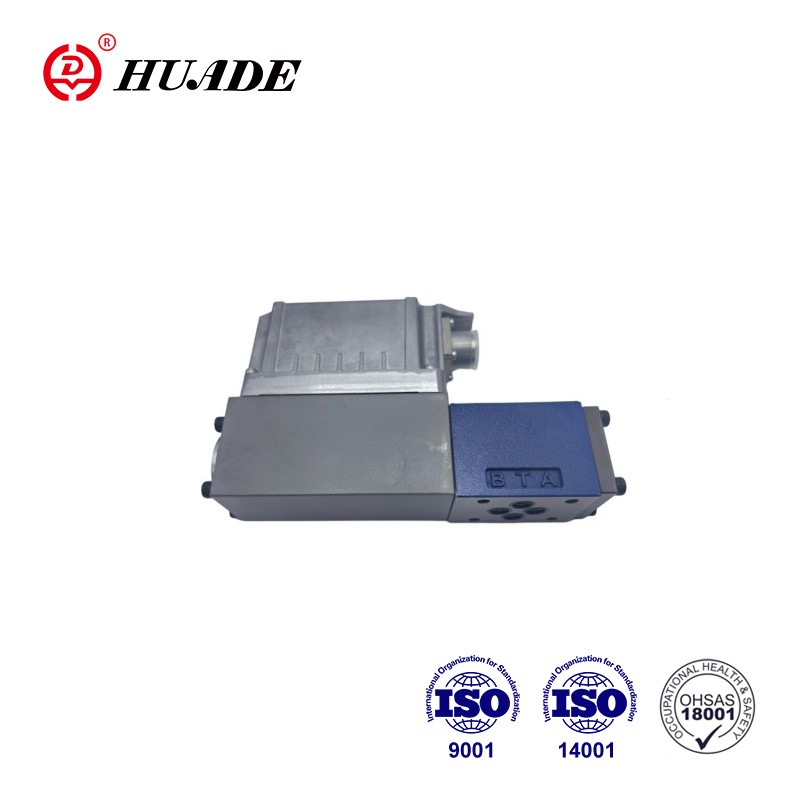

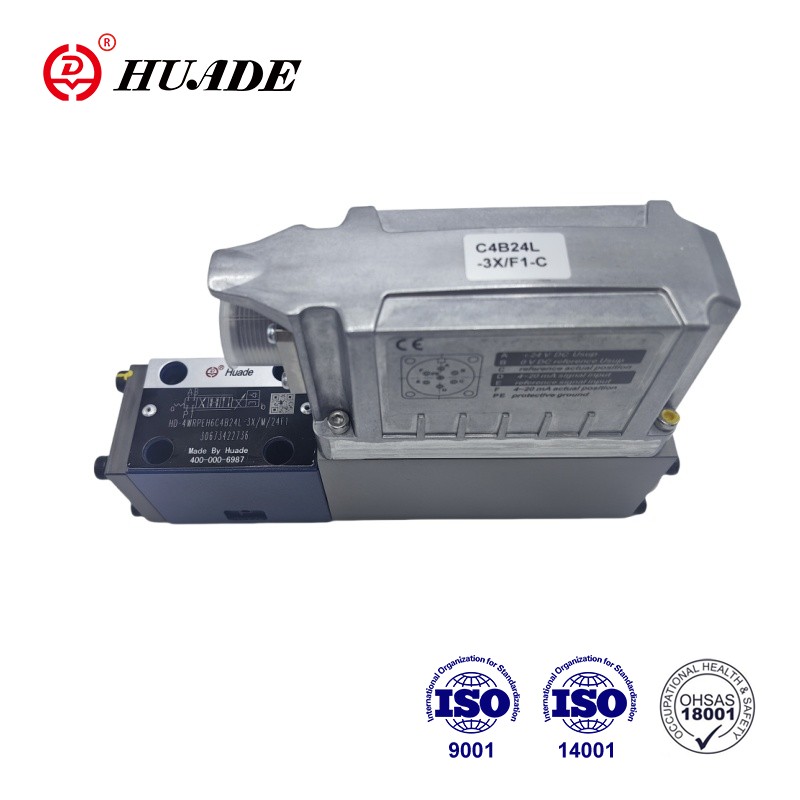

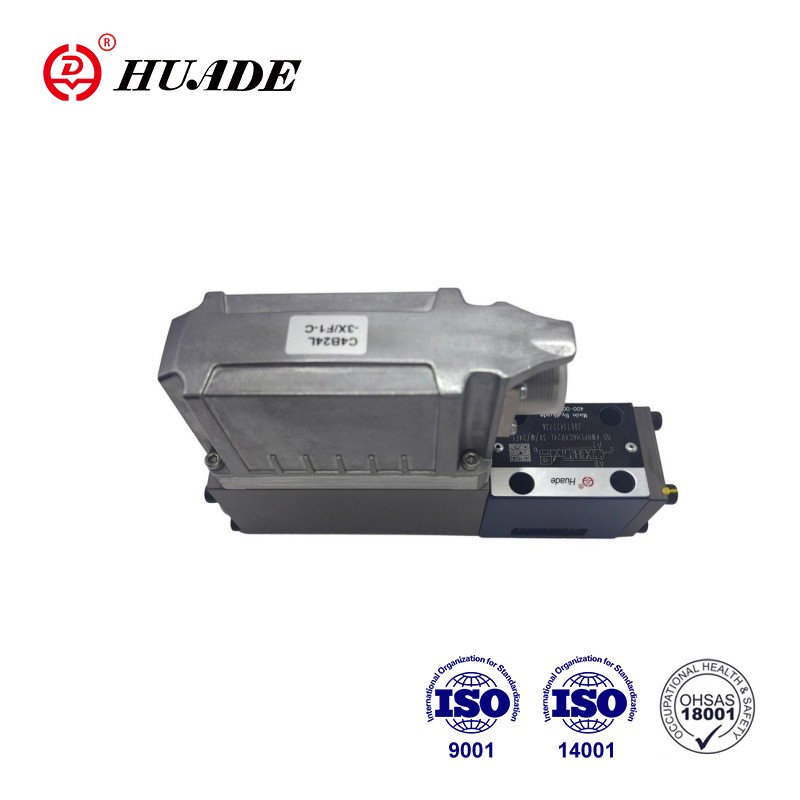

Lokar af gerð 4WRPEH 6-3X eru beinir rekstrarstýringarlokar með endurgjöf á rafmagnsstöðu og samþættum rafeindatækni (OBE). Hlutfallsleg stefnur servó loki 4WRPEH 6-3X er með mikilli nákvæmni stjórnunarventil sem sameinar hlutfallslega tækni við servó tækni. 4WRPEH 6-3X er mikið notað í ýmsum ferli og búnaðaraðgerðum, svo sem vökvakerfi í jarðolíu, efna, málmvinnslu og öðrum atvinnugreinum til að stjórna ýmsum ferli og búnaðaraðgerðum.
| Tæknileg gögn | ||
| Almennt | ||
| Tegund tengingar | Festing undirplata | |
| Flutningsmynstur | ISO 4401-03-02-0-05 | |
| Þyngd (kg) | 2.9 | |
| Uppsetningarstaða | Hver | |
| Umhverfishitastig (° C) | –20… +60 | |
| Flutningshitastig (° C) | –30… +80 | |
| Hámarks geymslutími (ár) | 1 | |
| Hámarks rakastig (engin þétting) (%) | 95 | |
| Verndunarflokkur samkvæmt EN 60529 | IP65 (ef við hentar og rétt festar tengingar eru notaðir) | |
| Hámarks yfirborðshiti (° C) | 150 | |
| MTTFD gildi samkvæmt EN ISO 13849 (ár) | 150 (Nánari upplýsingar er að finna í gagnablaði 08012) | |
| Sine próf samkvæmt DIN EN 60068-2-6 | ▶ án dempunarplötu | 10 ... 2000 Hz / hámark 10 g / 10 lotur / 3 ásar |
| ▶ Með dempunarplötu 1) | 10 ... 2000 Hz / hámark 10 g / 10 lotur / 3 ásar | |
| Hávaðapróf til DIN í 60068-2-64 | ▶ án dempunarplötu | 20… 2000 Hz / 10 grms / 30 g toppur / 30 mín. / 3 ásar |
| ▶ Með dempunarplötu 1) | 20 ... 2000 Hz / 10 grms / 30 g toppur / 24 klst. | |
| Flutningsáfall samkvæmt DIN EN 60068-27 | ▶ án dempunarplötu | 15 g / 11 ms / 3 áföll / 3 ásar |
| ▶ Með dempunarplötu 1) | 15 g / 11 ms / 3 áföll / 3 ásar | |
| Áfall samkvæmt DIN EN 60068-27 | ▶ Með dempunarplötu 1) | 35 g / 6 ms / 1000 áföll / 3 ásar |
| Samræmi | ▶ CE samkvæmt EMC tilskipun 2014/30/ESB, prófuð samkvæmt | Og 61000-6-2 og 61000-6-3 |
| ▶ ROHS tilskipun | 2011/65/ESB | |
| Vökvakerfi | ||||||
| Hámarks rekstrarþrýstingur | ▶ Hafnir A, B, P (bar) | 350 | ||||
| ▶ Port T (bar) | 250 | |||||
| Vökvavökvi | Sjá töflu á bls. 7 | |||||
| Seigju svið | ▶ Mælt með (mm2/s) | 20… 100 | ||||
| ▶ Hámarks leyfilegt (mm2/s) | 10… 800 | |||||
| Vökvakerfi hitastigshitastigs (flogið í gegnum) (° C) | -20… +70 | |||||
| Hámarks leyfilegt mengun á vökvavökva; Hreinsunarflokkur samkvæmt ISO 4406 (c) | Flokkur 18/16/13 3) | |||||
| Metið flæði (∆p = 35 bar á hverri stjórnbrún) 4) (L/mín. | 4 | 12 | 15 | 24/25 | 40 | |
| Takmörkun notkunar (∆P) með tilliti til umskipta í bilun (gildi eiga við um samantekt brún) | ▶ Tákn C3, C5, C (bar) | 350 | 350 | 350 | 350 | 160 |
| ▶ Tákn C1, C4 (bar) | 350 | 350 | 280 | 250 | 100 | |
Eiginleikar:
▶ Áreiðanleg - Sannað og öflug hönnun
▶ Öruggt-Fail-SAFE staða stjórnunarspólunnar í skiptisástandi
▶ Orku -áhrif - engin eftirspurn eftir flugmannsolíu
▶ Hágæða - Stjórnunarspólur og ermi í servó gæðum
▶ Sveigjanlegt - Hentar fyrir stöðu, hraða og þrýstingsstýringu
▶ Nákvæm - mikil svörun næmi og lítil móðursýki
▶ IO-Link viðmót, valfrjálst. Notkun lokans með IO-hlekk sem lokunarþátt upp í 3. flokk, PL D samkvæmt EN 13849-1.
Umsókn:
Hlutfallsleg stefnuþjónn servó loki 4WRPEH 6-3X er mikið notað á sviði sjálfvirkni iðnaðar, vindmyllur, vélstýring, verkfræðivélar, geimferða, skipasmíði og sjávarverkfræði.
Uppsetning
HD-4WRPEH High-Response loki samanstendur aðallega af:
▶ Valvuhúsnæði með stjórnunarspólu og ermi í servógæðum (1)
▶ Stjórna segulloka með stöðu transducer (2)
(Valfrjálst með rafeindatæknivörn (5))
▶ Rafeindatækni um borð (OBE) (3) með hliðstæðum eða IO-Link viðmóti (4) (mögulega með dempingu
Plata (6))
Virka
Samþætta rafeindatækni (OBE) ber saman tilgreint skipanagildi við raunverulegt gildi. Ef um er að ræða frávik frá stjórnun verður segulmagnaður heilablóðfallsins virkjaður. Vegna breytts segulloka er stjórnunarspólan stillt á vorin. Þversnið heilablóðfalls/stjórnunar er stjórnað hlutfallslega að skipanagildinu. Ef um er að ræða skipanagildi 0, aðlagar rafeindatæknin stjórnunarspóluna gegn vorinu í miðlæga stöðu. Í óvirku ástandi er vorið ósjálfstætt að hámarki og lokinn er í bilunaröryggi.
Öryggisaðgerð (IO-Link lokun)
Með því að slökkva á framboðsspennunni á IO-Link meistaranum (Class B-Port), pinnar 2 og 5, er hægt að slökkva á IO-Link lokanum á öruggan hátt. Eftir lokun á framboðsspennu er stjórnunarspólan í lokanum stilltur á að hafa ekki verið öruggur. Til þess að tryggja einnig vökvakerfi fyrir forsendu öryggis, verður einnig að íhuga skörun stjórnunar spólu/erma.
Næg skörun er tryggð með táknunum C3, C5, C4 og C1.
Örugg lokun er ekki hluti af IO-Link lokanum og verður að taka tillit til þess að örugga hönnun véla.
Stjórna segulloka
Ef um er að ræða eftirfarandi villur, eru stjórnunar segulmagnaðir afkastir af samþætta rafeindatækni (OBE) og stjórnunarspólan er stillt á að mistakast stöðu:
▶ Fellur undir lágmarks framboðsspennu
▶ Aðeins við tengi "F1":
- Að falla undir lágmarks núverandi skipanagildi 2 Ma (felur í sér snúrubrot af skipanagildi (núverandi lykkja))
▶ Aðeins við tengi "L1":
- Virkja óvirk, truflun á samskiptum (varðhundur)
-Ef um er að ræða innri IO-hlekkvillu
▶ Aðeins við tengi "C6":
- Að auki, slepptu óvirku
Dempandi plata „D“
Dempunarplötan dregur úr hröðun amplitude á rafeindatækni um borð (tíðni> 300 Hz).
TILKYNNING:
Ekki er mælt með notkun dempunarplötunnar fyrir forrit með aðallega lág tíðni örvun
Rafeindatækniverndarhimna "-967"
Til að koma í veg fyrir myndun þéttis í húsnæði samþættra rafeindatækni (OBE) er hægt að nota rafeindaverndarhimnu (5).
Mælt með til notkunar utan iðnaðarstaðals aðstæðna með miklum raka í loftinu og verulegum hringlaga hitastigsbreytingum (t.d. utandyra).
Tákn um Hlutfallsleg stefnur servó loki 4wrpeh 6-3x
