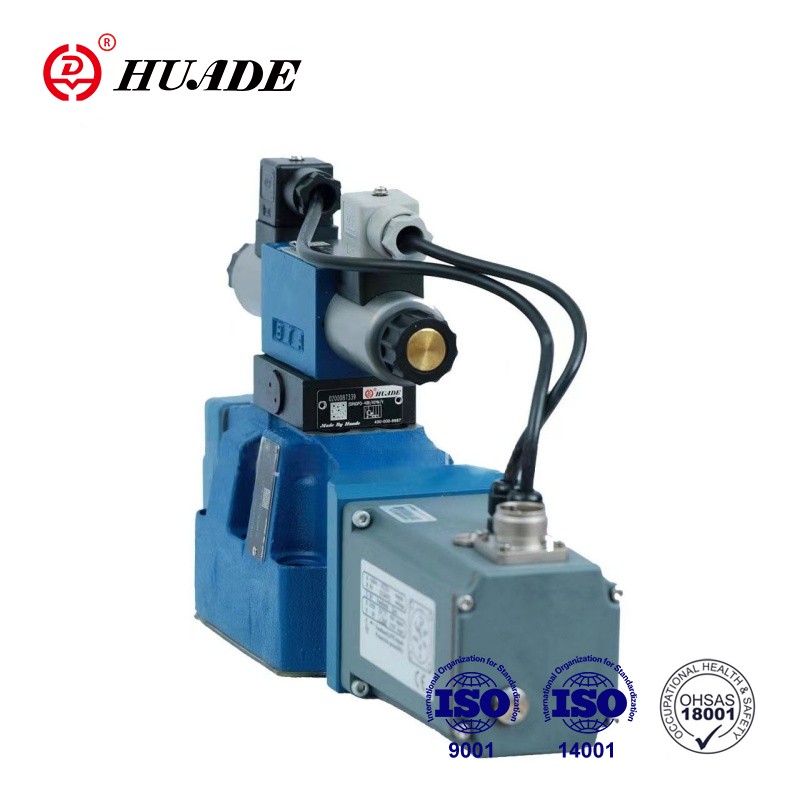

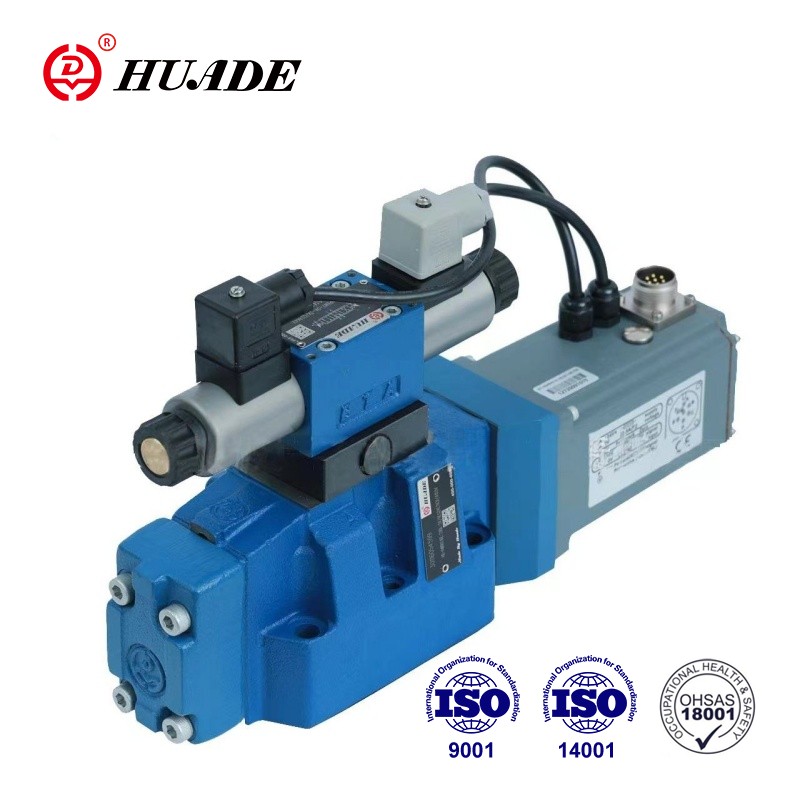

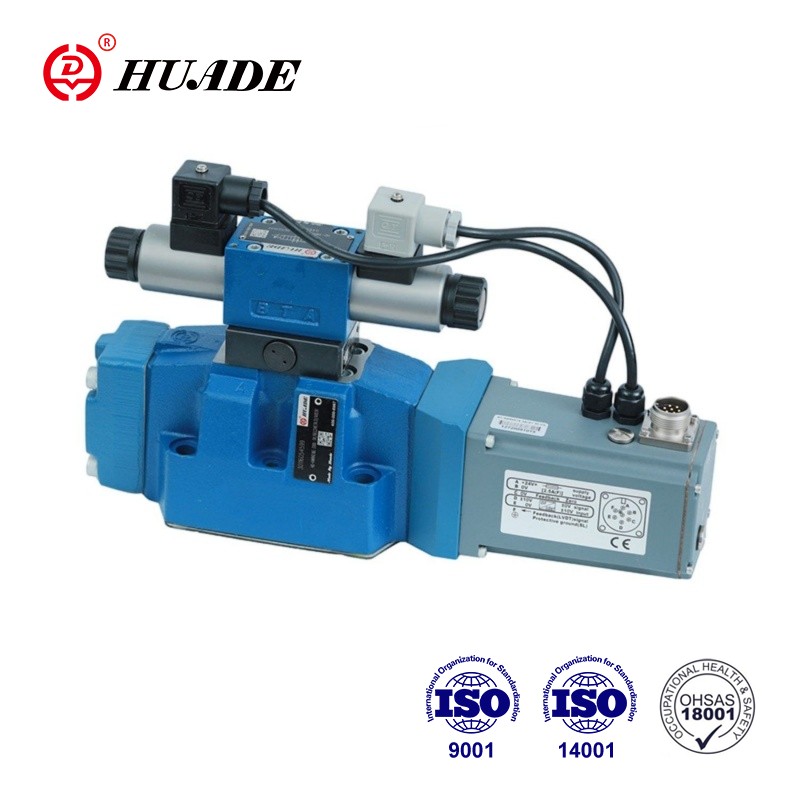

Hlutfallslokar af gerðinni 4WRTE eru stýristýrðir stefnustýringarlokar með rafstýrðu stöðuviðbrögðum, samþættri rafeindatækni (OBE) og valfrjálsu eftirliti með spólustöðu. Mikil nákvæmni, hröð viðbrögð og stöðug stjórnun á hlutfallsloka WRTE-4X gera það að lykilatriði í mörgum iðnaðarkerfum.
| Almennt | ||||||
| Stærðir | 10 | 16 | 25 | 27 | 32 | 35 |
| Þyngd (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Upplýsingar um uppsetningarstöðu og gangsetningu | Helst lárétt | |||||
| Umhverfishitasvið (°C) | -20..+50 | |||||
| Hámarksgeymslutími (ár) | 1 *(ef farið er eftir geymsluskilyrðum; sjá notkunarleiðbeiningar 07600-B) | |||||
| MTTF gildi samkvæmt EN ISO 13849 Ár | 150 (nánari upplýsingar sjá gagnablað 08012) | |||||
| Prófanir þess samkvæmt DIN EN 60068-2-6 | 10.. 2000 Hz /hámark 10 g/10 lotur /3 ásar | |||||
| Hávaðapróf samkvæmt DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g hámark/30 mín. /3 ása | |||||
| Flutningsstuð samkvæmt DIN EN 60068-2-27 | 15 g / 11 ms /3 högg /3 uxar | |||||
| Rakur hiti, hringlaga, samkvæmt DIN EN 60068-2-30 | Afbrigði 2 +25°C ... +55C, 90% ... 97% rakastig, 2 lotur í 24 klst. | |||||
Eiginleikar:
▶Hönnun til að auka áreiðanleika og öryggi
1.Sjálfvirk þrýstingsjöfnun í stjórnklefum aðalstigsins með stýrisstýrilokanum
2. Stýrispúða aðalstigsins í miðri gormastöðu og/eða í offsetri stöðu
3.Valfrjálst með eftirliti með spólastöðu
▶Sveigjanlegt - hentugur fyrir stöðu, hraða og þrýstingsstýringu
▶Nákvæm - mikil svörun næmi og lítil hysteresis
Umsókn:
Hlutfallsstefnuloki WRTE-4X getur verið mikið notaður í jarðolíu, bílaframleiðslu, greindarbúnaði, orkuframleiðslu, málmvinnsluiðnaði og öðrum atvinnugreinum.
WRTE-4X lokinn samanstendur í grundvallaratriðum af 3 aðalsamsetningum:
1.Hús (1) með stjórnspólu fyrir aðalsvið (2) og valfrjálsu eftirliti með spólustöðu (13)
2. Innbyggð rafeindatækni (valfrjálst með rafeindaverndarhimnu (14)) með innleiðandi stöðubreyti (3) á aðalstigi
3. Stýriloki (4) með stjórnsnúnu/innstungueiningu (5), innleiðandi stöðuskynjara (6) og þrýstingsendurgjöf fyrir miðlæga stöðu stýrispóls aðalsviðs (2).
Með straumlausum hlutfallssegullokum (7; 8) miðlægri stöðu aðalsviðsstýrispólunnar (2) vegna miðjufjöðurs (9) og þrýstingsendurgjafar. Stýring aðalstýrispólunnar (2) í gegnum stýriventilinn ( 4)→ stjórnsnúningur aðalstigsins (2) er staðsettur á skipulegan hátt. Stjórnarsnúningur stýriloka (4) er stjórnað með því að breyta segullokukrafti hlutfallssegullokanna (7;8). Tenging stjórnunar og raungildi í samþættri rafeindatækni. Pilot olía til stýrisloka innanhúss um port P eða utan um port X Pilot olía skilar innra með tengi T eða utan um Y í tankinn. Með stjórngildi upp á O V stjórnar rafeindabúnaðurinn aðalstýringarsnúningur (2) í miðstöðu.
Tákn fyrir Hlutfallsstefnuloki WRTE-4X
