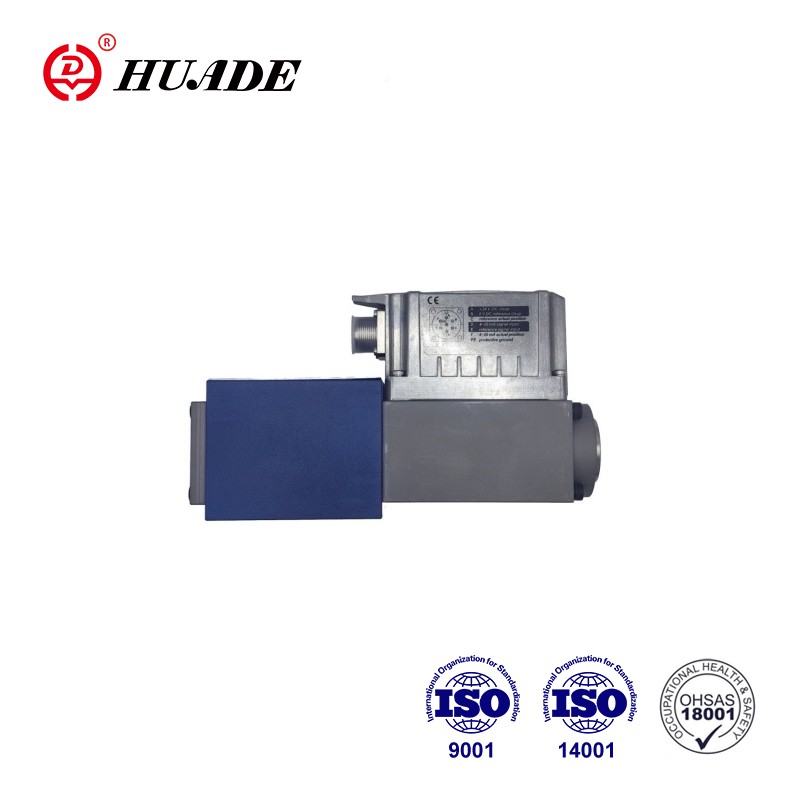

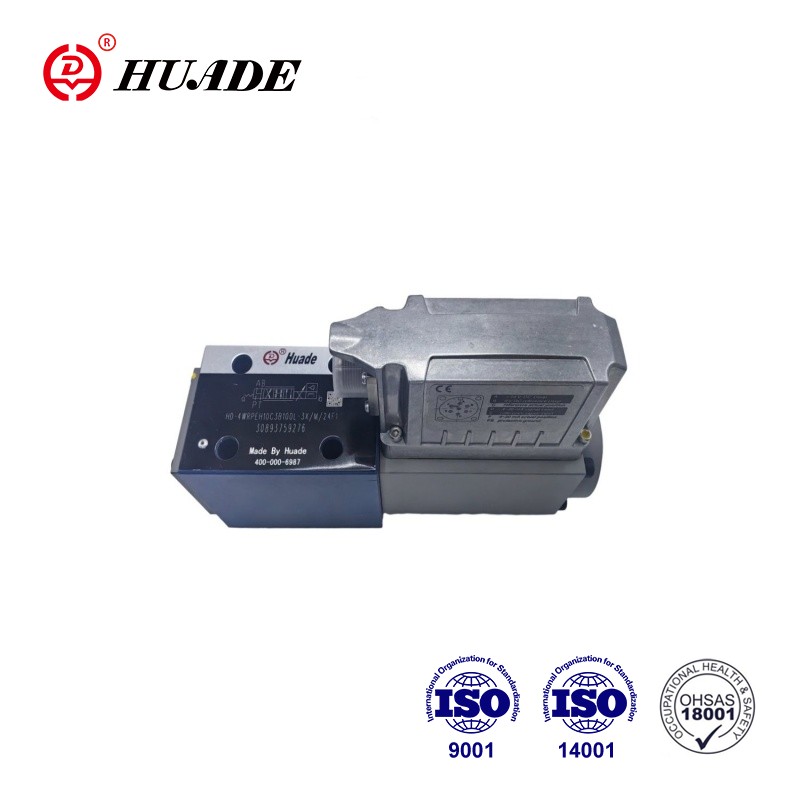

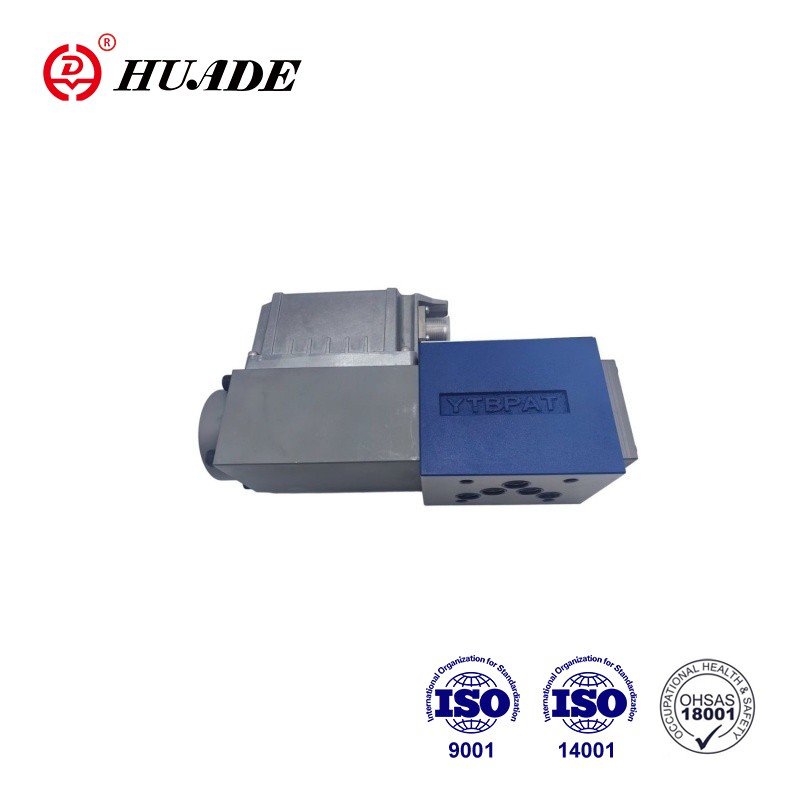

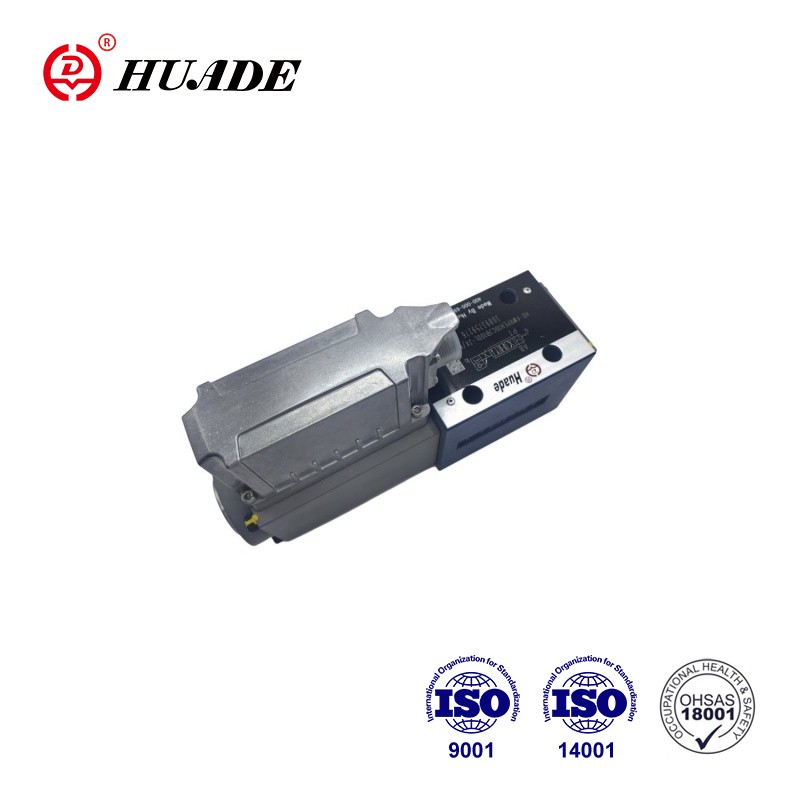

4WRPEH 10- 3X loki er beinvirkur stefnustýriventill með rafstýrð stöðuviðbrögð og samþætta rafeindatækni (OBE). 4WRPEH 10- 3X er undirplötufestur loki með mikilli svörunarnákvæmni og er hentugur fyrir mikla nákvæmni stöðu, hraða og þrýstingsstýringu. Hægt er að draga saman vinnureglu beinvirka servóhlutfallslokans sem: lokakjarninn er beint knúinn áfram af rafsegulkrafti til að ná nákvæmri stjórn á vökvaflæði og þrýstingi.
| Tæknigögn | ||
| Almennt | ||
| Tegund tengingar | Festing undirplötu | |
| Porting mynstur | ISO 4401-05-04-0-05 | |
| Þyngd (kg) | 7.1 | |
| Uppsetningarstaða | Hvaða sem er | |
| Umhverfishitasvið (°C) | –20 … +60 | |
| Flutningshiti (°C) | –30 … +80 | |
| Hámarksgeymslutími (ár) | 1 | |
| Hámarks rakastig (engin þétting) (%) | 95 | |
| Verndarflokkur samkvæmt EN 60529 | IP65 (ef viðeigandi og rétt uppsett tengi eru notuð) | |
| Hámarkshiti yfirborðs (°C) | 150 | |
| MTTFD gildi samkvæmt EN ISO 13849 (ár) | 150 (nánari upplýsingar sjá gagnablað 08012) | |
| Prófanir þess samkvæmt DIN EN 60068-2-6 | 10 ... 2000 Hz / hámark 10 g / 10 lotur / 3 ásar | |
| Hávaðapróf samkvæmt DIN EN 60068-2-64 | 20 … 2000 Hz / 10 gRMS / 30 g hámark / 30 mín. / 3 ása | |
| Flutningsstuð samkvæmt DIN EN 60068-2-27 | 15 g / 11 ms / 3 högg / 3 ásar | |
| Lost samkvæmt DIN EN 60068-2-27 | 35 g / 6 ms / 1000 högg / 3 ásar | |
| Samræmi | ▶ CE samkvæmt EMC tilskipun 2014/30/ESB, prófað skv | EN 61000-6-2 og EN 61000-6-3 |
| ▶ RoHS tilskipun | 2011/65/ESB | |
| Vökvakerfi | |||
| Hámarks rekstrarþrýstingur | ▶ Port A, B, P (bar) | 350 | |
| ▶ Port T (bar) | 250 | ||
| Vökvavökvi | Sjá töflu á síðu 7 | ||
| Seigjusvið | ▶ Mælt með (mm2/s) | 20 … 100 | |
| ▶ Hámark leyfilegt (mm2/s) | 10 … 800 | ||
| Hitasvið vökvavökva (flæðið í gegnum) (°C) | -20 … +70 | ||
| Hámarks leyfilegt magn af mengun vökvavökvans; hreinlætisflokkur samkvæmt ISO 4406 (c) | Bekkur 18/16/13 | ||
| Metið flæði (∆p= 35 bör á hverja stjórnbrún) (L/mín.) | 50 | 100 | |
| Takmörkun á notkun (∆bls) með tilliti til umbreytingar yfir í bilunaröryggi (gildi eiga við um samantekna brún) | ▶ Tákn C3, C5, C (slá) | 350 | 140 |
| ▶ Tákn C1, C4 (stikur) | 250 | 100 | |
Eiginleikar:
▶Áreiðanleg - sannað og öflug hönnun
▶Safe - bilunarörugg staða stýrispólunnar í slökktu ástandi
▶Orkunýttur - engin eftirspurn eftir olíu
▶ Hágæða - stjórna kefli og ermi í servo gæðum
▶Sveigjanlegt - hentugur fyrir stöðu, hraða og þrýstingsstýringu
▶Nákvæm - mikil svörun næmi og lítil hysteresis
▶IO-Link tengi, valfrjálst
▶IO-Link tengi, valfrjálst. Notkun lokans með
IO-Link sem lokunarþáttur upp að flokki 3,
PL d samkvæmt EN 13849-1.
Umsókn:
Hlutfallsbundinn servóventill 4WRPEH10-3X er mikið notaður á sviði iðnaðar sjálfvirkni, verkfræðivéla og sjávarverkfræði.
Uppsetning
HD-4WRPEH hásvörunarventillinn samanstendur aðallega af:
▶ Lokahús með stjórnspólu og ermi í servói
gæði (1)
▶ Stjórn segulloka með stöðubreyti (2)
(valfrjálst með rafeindaverndarhimnu (6))
▶ Innbyggð rafeindabúnaður (OBE) (3) með hliðrænu eða IO-Link tengi (4) (valfrjálst með dempun
plata (5)
Virka
Samþætta rafeindabúnaðurinn (OBE) ber tilgreint skipunargildi saman við raunverulegt stöðugildi. Ef um stjórnunarfrávik er að ræða verður högg segullokan virkjuð. Vegna breytts segullokakrafts er stjórnspólan stillt á móti gorminni. Þversniði höggs/stýriskeflis er stjórnað í réttu hlutfalli við skipunargildið. Ef um er að ræða forstillingu á stjórngildi 0, stillir rafeindabúnaðurinn stýrispóluna á móti gorminni í miðstöðu. Í óvirku ástandi er gormurinn óspenntur að hámarki og lokinn í bilunarstöðu.
Öryggisaðgerð (IO-Link lokun)
Með því að slökkva á spennu á IO-Link master (Class B-Port), pinna 2 og 5, er hægt að slökkva á IO-Link lokanum á öruggan hátt. Eftir lokun á straumspennu er stjórnspóla lokans stillt á bilunaröryggisstöðu.
Til þess að tryggja einnig vökvaforsendur öryggisstöðvunar verður einnig að huga að skörun stýrispóls/múffu.
Nægileg skörun er tryggð með táknunum C3, C5, C4 og C1.
Öryggislokunin er ekki hluti af IO-Link lokanum og verður að taka tillit til þess fyrir örugga hönnun vélarinnar.
Stjórna segulloka lokun
Ef um eftirfarandi villur er að ræða, eru stýrissegullokurnar afspenntar með samþætta rafeindabúnaðinum (OBE) og stjórnspólan er stillt á bilunaröryggisstöðu:
▶ Fer niður fyrir lágmarksspennu
▶ Aðeins í viðmóti "F1":
– Fer undir lágmarks straumskipunargildi sem er 2 mA (innifalið kapalbrot á skipanagildislínunni (straumlykja))
▶ Aðeins í viðmóti "L1":
– Virkja óvirka truflun á samskiptum
(varðhundur)
– Ef um innri IO-Link villa er að ræða
▶ Aðeins við tengi "C6":
- Að auki, slepptu óvirku
Dempunarplata "D"
Dempplatan (5) dregur úr hröðuninni
amplituds á rafeindabúnaði um borð (tíðni >300 Hz).
Tilkynning:
Ekki er mælt með því að nota rakspjaldið fyrir notkun með aðallega lágtíðniörvun <300 Hz.
Rafeindaverndarhimna "-967"
– Til að koma í veg fyrir þéttimyndun í húsi innbyggðu rafeindabúnaðarins (OBE) er hægt að nota rafeindaverndarhimnu (6).
Mælt með til notkunar utan iðnaðarstaðlaðra aðstæðna með háum raka í umhverfinu og
verulegar hringlaga hitabreytingar (t.d. utandyra).
Tákn af Hlutfallsstýrður servóventill 4WRPEH 10-3X
