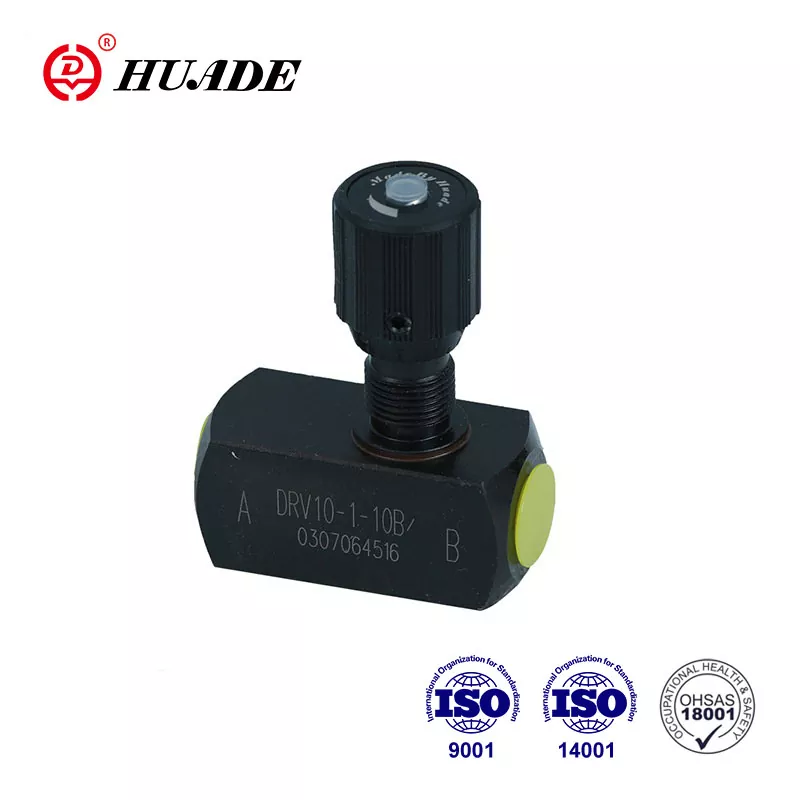

Inngjöf afturventill DRV

Lokar af gerðinni DRV er inngjöf/eftirlitsventill. Þessi loki hefur einfalda uppbyggingu og er mikið notaður. Þökk sé tveimur langtímasamstarfi við Rexroth geta Huade® vökva inngjöf lokar passað við gæði svipaðra vara frá alþjóðlegum vörumerkjum. Þau eru hagkvæm valkostur við þessi fyrsta flokks vörumerki. Huade® er vel þekkt vörumerki í Kína.

Vörufæribreyta inngjafareftirlitsventils DRV

Efni	Stál	Brass	Ryðfrítt stál
Hámark leyfilegur rekstrarþrýstingur (MPa)	til 35	til 15	til 35
Sprunguþrýstingur afturventils (gerð DRV)	0,05 (sprunguþrýstingur í boði ef þörf krefur)
Vökvi	Jarðolía eða fosfat ester
Vökvahitasvið (℃)	-30 til +80
Seigjusvið (mm²/s)	10 til 800
Uppsetningarstaða	valfrjálst

Vörueiginleikar og notkun inngjafareftirlitsventils DRV

Eiginleikar:

▶ Þráður tenging

▶ Festing undirplötu

Umsókn:

Inngjöf/eftirlitsventlar af gerðinni DRV þjóna til að stilla nákvæmt olíuflæði í eina átt og leyfa frjálst afturflæði í gagnstæða átt.

Hluti og tákn fyrir inngjöf afturloka DRV

Inngjöf/eftirlitsventill DRV samanstendur í grundvallaratriðum af húsi (1), stillihnappi (2) með læsibúnaði (3). Með því að snúa stillingarhnúðnum (2) til vinstri eykur snældan (4) með inngjöfapinnanum (5) flæðishlutann (6) að hámarki. Með því að snúa stillingarhnúðnum (2) til hægri minnkar snældan (4) með inngjöfarpinna (5) flæðishlutann (6) þar til hann er alveg lokaður án leka. Fyrir endurtekna stillingu er litakvarði (7) á efri enda snældans (4). Flatarmál litaða þríhyrningsins (8) sem sýnir gefur til kynna hversu langt lokinn er opinn (því stærri sem litaður þríhyrningur er, því stærra er opið) . Rennslisstillingin er læst með læsibúnaði (3).

Uppbygging inngjafareftirlitsventils DRV

Tákn fyrir inngjafareftirlitsventil DRV
