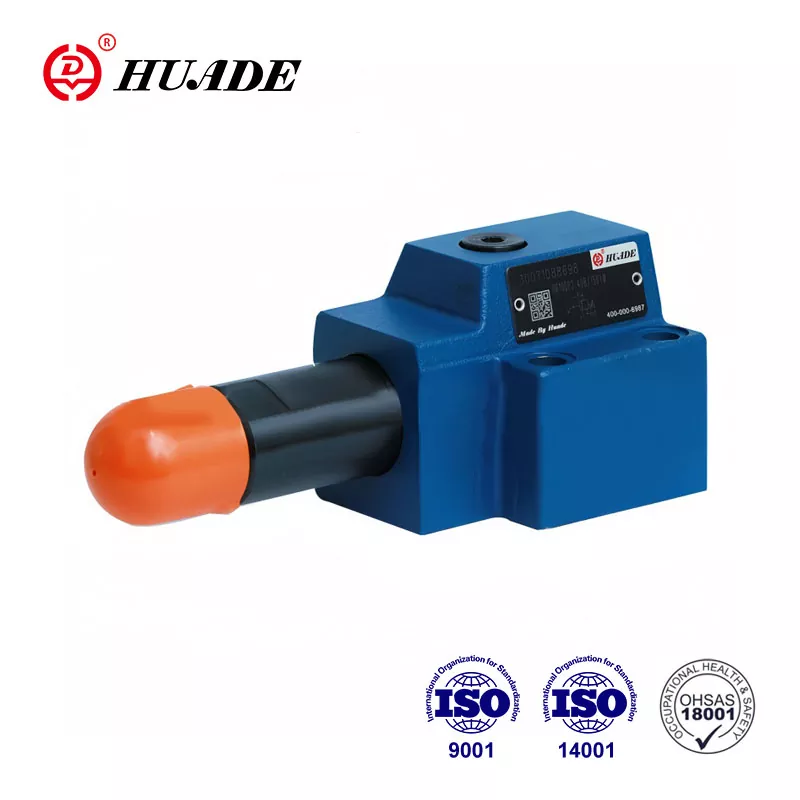

Gerð DR 10 DP er þrýstings minnkandi loki sem er notaður til að stjórna þrýstingnum. Sú staðreynd að Huade® þrýstilokar geta komið í stað sömu röð vara sem Rexroth býður upp á er aðallega vegna langtíma samvinnu við Rexroth. Í samanburði við önnur svipuð vörumerki eru Huade® vörur lengra komnar í tækni og endingargóðari. Verð þessara þrýstings minnkunarloka er tiltölulega ódýrt. Verksmiðjan er innlend lykilfyrirtæki og hefur mikið orðspor í Kína.
|
Max.Operating Pressure (Port P) (MPA) |
allt að 31,5 |
|
Max. Aukaþrýstingur (höfn A) (MPA) |
allt að 2.5; allt að 7.5; allt að 15,0; allt að 21,0; allt að 31.5 |
|
Max.back þrýstingur (höfn t (y)) (MPA) |
allt að 16 |
|
Max.flow (l/mín. |
allt að 80 |
|
Þrýstingsvökva steinefnaolía |
Steinefnaolía (fyrir NBR innsigli) eða fosfatester (fyrir FPM innsigli) |
|
Seigju svið (mm ²/s) |
10 ~ 800 |
|
Þrýstingsvökvahita svið (℃) |
-30 til +80 |
|
Mengun (um) |
Hámarks leyfilegt mengun vökvans er til NAS 1638 flokks 9. |
|
Þyngd (kg) |
u.þ.b.3 |
Eiginleikar:
▶ fyrir festingu undirplata
▶ 4 Þrýstingssvið
▶ 4 Stillingarþættir
. Snúningshnappur
. Hex. Höfuð ermi með hlífðarhettu
. Læsanleg snúningshnappur með stærðargráðu
. Snúningshnappur með stærðargráðu
▶ Með þrýstimælishöfn
▶ Valfrjáls loki sem ekki er aftur
▶ Porting mynstur til DIN 24 340, Form D, ISO 5781 og CETOP - RP 121h
Umsókn:
Þrýstingslækkandi loki tegund DR 6 DP er notuð til að draga úr kerfisþrýstingi.
Lokunartegundin DR 10 DP er bein starfræktur loki af 3 leiðarhönnun, með þrýstingsléttir aðgerðir á minni þrýstingshliðinni.
Þrýstingsstilling er með þrýstingsstillingu (1).
Í hvíld er lokinn venjulega opinn og vökvi getur streymt óhindrað frá höfn B til Port A. Þrýstingur í höfn A er einnig til staðar á enda spólunnar (2), með stjórnlínu (4), sem er andvígur samþjöppun vorsins (3). Þegar þrýstingur í höfn A nær þrýstingsstiginu sem er stillt á vorin (3) færist spólur (2) í stjórnstöðu og heldur þrýstingnum í höfn A Constant.
Vökvi til að stjórna lokanum er tekinn úr höfn A með stjórnunarborun.
Ef þrýstingur í höfn A hækkar enn frekar vegna ytri krafta er spólan (2) færð enn lengra í átt að þjöppuninni (3).
Þetta veldur því að rennslisleið er opnuð yfir stjórnlönd (5) í stjórnunarspólunni (2) til tank (höfn y). Nægur vökvi rennur síðan til geymslu til að koma í veg fyrir frekari hækkun þrýstings.
Vorhólfið (6) er tæmt til tankar utan um Port Y.
Valfrjáls loki sem ekki er aftur (7) er tiltæk til að leyfa ókeypis flæði frá höfn A til höfn B.
Þrýstimælistenging (8), gerir kleift að fylgjast með aukinni þrýstingi.
Uppbygging DR10DP 1- 40b
Tákn DR10 DP
