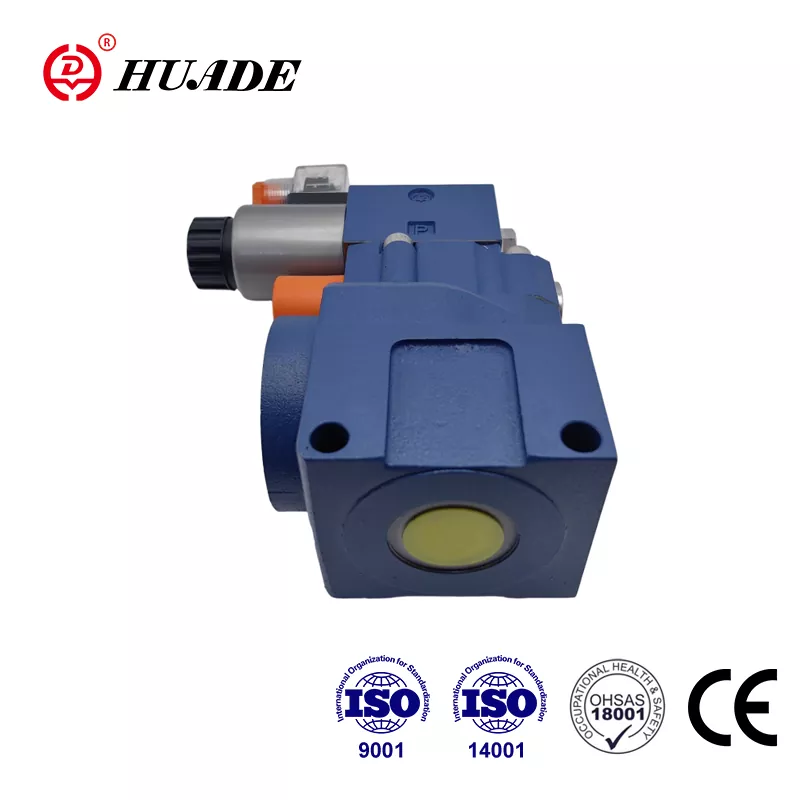

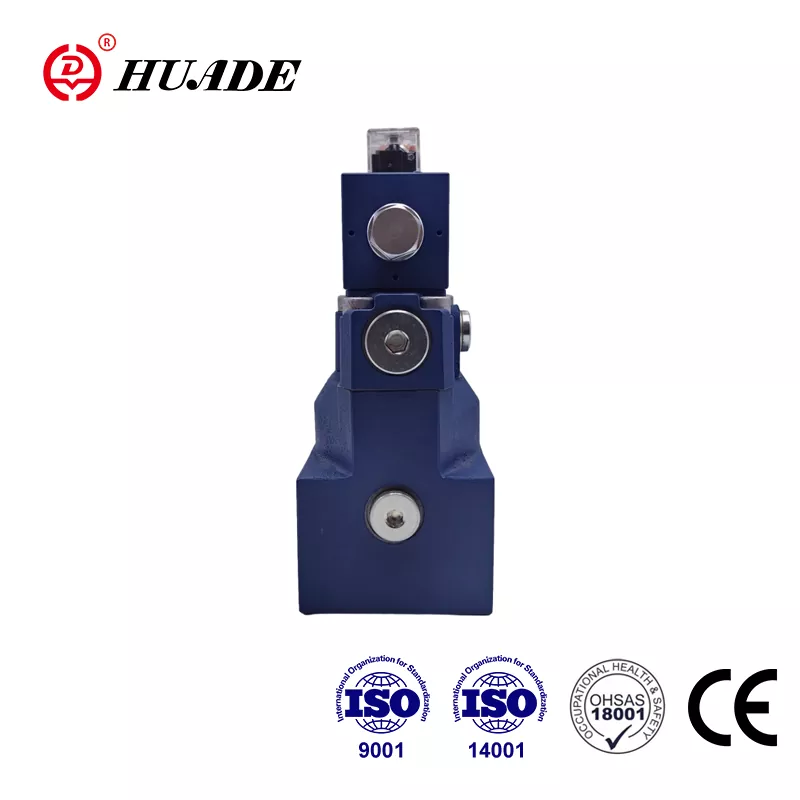

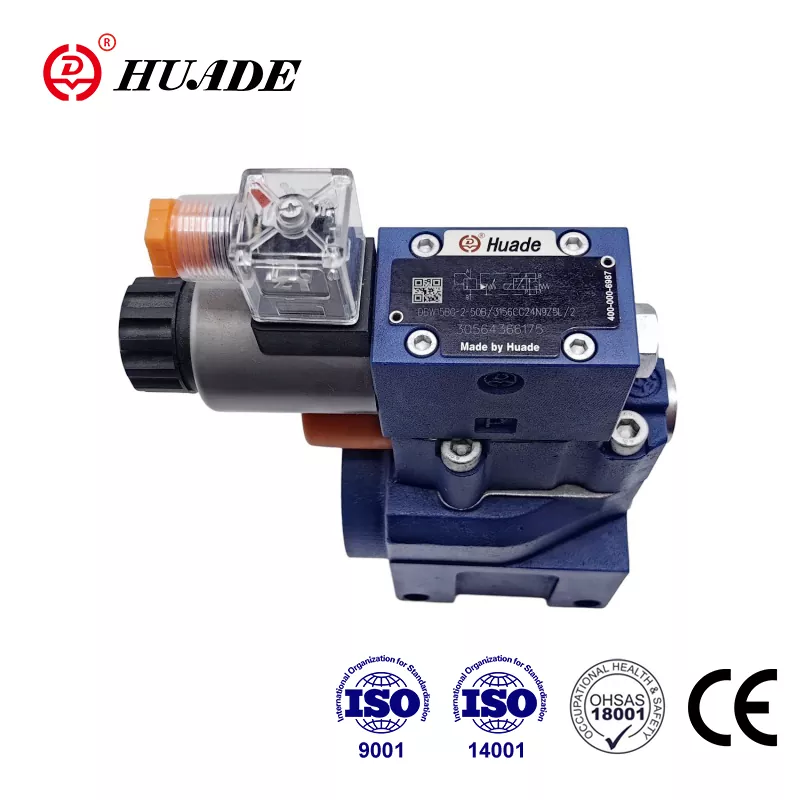

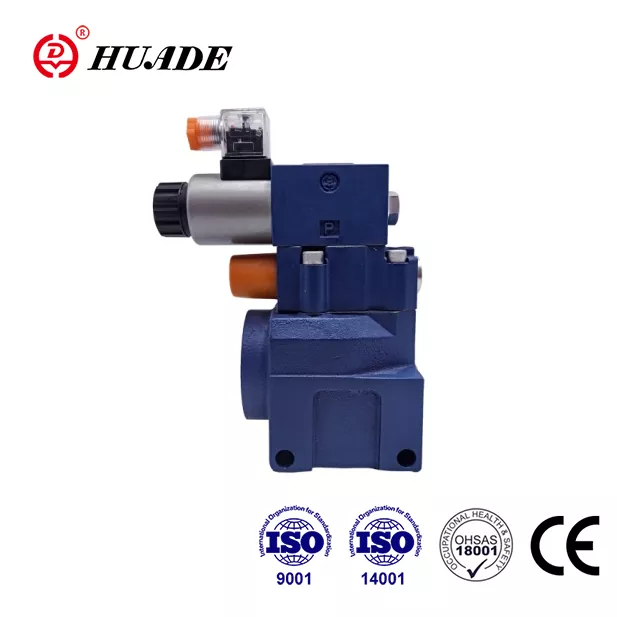

Þrýstingsventill DBW 20

Huade Hydraulic veitir oft vökvaventla með svipuðum gæðum og fyrstu línu vörumerki en á viðráðanlegra verði. Þrýstingsloki DBW 20 passar við Rexroth hvað varðar afköst og breytur. Ástæðan er sú að Huade Hydraulic hefur kynnt háþróaða tækni frá Rexroth vegna tveggja langtíma samstarfs við Rexroth. Sem framleiðandi með umtalsverðan styrk á sviði vökvaflutnings og stjórnunar, leggur Huade Hydraulic meiri gaum að hagkvæmni þrýstiventla sinna og er í stuði á markaðnum. Allar útibú fyrirtækisins hafa staðist ISO9001, ISO14001 og OH SAS18001. Huade® er frægt þjóðarmerki Kína vegna áreiðanlegra gæða og stöðugrar frammistöðu vara sinna.

Vörufæribreyta þrýstijafnarloka DBW 20

Vörueiginleikar og notkun þrýstilokunarventils DBW 20

Eiginleikar:

▶ Festing undirplötu

▶ Flutningamynstur í DIN 24 340, form E,ISO 6264 og CETOP - RP 121H

▶ Lagnatenging

▶ Settu tengingu í

▶ Þrír aðlögunarþættir:

. Snúningshnappur

. Hex. höfuðskrúfa með hlífðarhettu

. Læsanleg snúningshnappur með kvarða

▶ Affermingarstýrður segulsnúra með innbyggðum stefnusnúningsloka

Umsókn:

Meginhlutverk þrýstiloka DBW 20 er að takmarka og segulloka virkja losun á stjórnþrýstingi.

Hluti og tákn um þrýstilokunarventil DBW 20

Almennt

Þrýstilokunarlokar DBW eru að mestu leyti samanstanda af aðallokanum (1) með aðalsnúningi (3) og stýristýrðum loki (2) með þrýstistillingareiningu.

Þrýstingsventill gerð DB

Þrýstingurinn sem er í port A virkar á aðalsnúninginn (3). Jafnframt er þrýstingur beitt í gegnum stjórnlínur (6) og (7), sem eru búnar opum (4) og (5), á fjöðrunarhlið aðalkeilunnar (3) og við boltann (8) ) í stýriventilnum (2). Ef þrýstingurinn í port A fer yfir ventilinn sem er stilltur á gorminni (9), opnast kúlan (8) á móti gorminni (9).

Merkið um þetta kemur innra með stýrileiðslunum (10) og (6) frá port A. Þrýstivökvinn á gormhleðinni hlið aðalsnúnunnar (3) rennur nú um stjórnlínuna (7), gatop (11) ) og kúlu (8) inn í gormahólfið (12). Vegna opanna (4) og (5) verður þrýstingsfall á aðalkeflinu (3), tengingin frá port A til port B er opin. Nú flæðir þrýstivökvinn frá port A til port B á meðan stilltum rekstrarþrýstingi er viðhaldið.

Hægt er að losa þrýstingslokann eða skipta yfir í annan þrýsting (annað þrýstiþrep) um tengi "X" (15).

Þrýstiloki af gerðinni DBW

Virkni þessa loka er í grundvallaratriðum sú sama og loki gerð DB

Affermingin á aðalsnúningnum (3) er hins vegar náð með því að virkja innbyggða stefnulokann (16).

uppbygging DBW...50B

Tákn DBW...50B

Takið eftir

1.Vökvinn verður að sía. Lágmarksfínleiki síunnar er 20 ㎛.

2. Geymirinn verður að vera lokaður og loftsía verður að vera sett upp við loftinngang.

3.Vörur án undirplötu þegar þú ferð frá verksmiðjunni, ef þörf er á þeim, vinsamlegast pantaðu sérstaklega.

4.Valve festingar skrúfur verður að vera hár styrkleiki stigi (flokkur 10.9). Vinsamlegast veldu og notaðu þau í samræmi við færibreytuna sem skráð er í sýnisbókinni.

5. Grófleiki yfirborðs sem tengist lokanum er nauðsynlegur yfirborðsgrófleiki er 0,8.

6. Nauðsynlegt er að yfirborðsfrágangur á pörunarstykki sé 0,01/100 mm.
